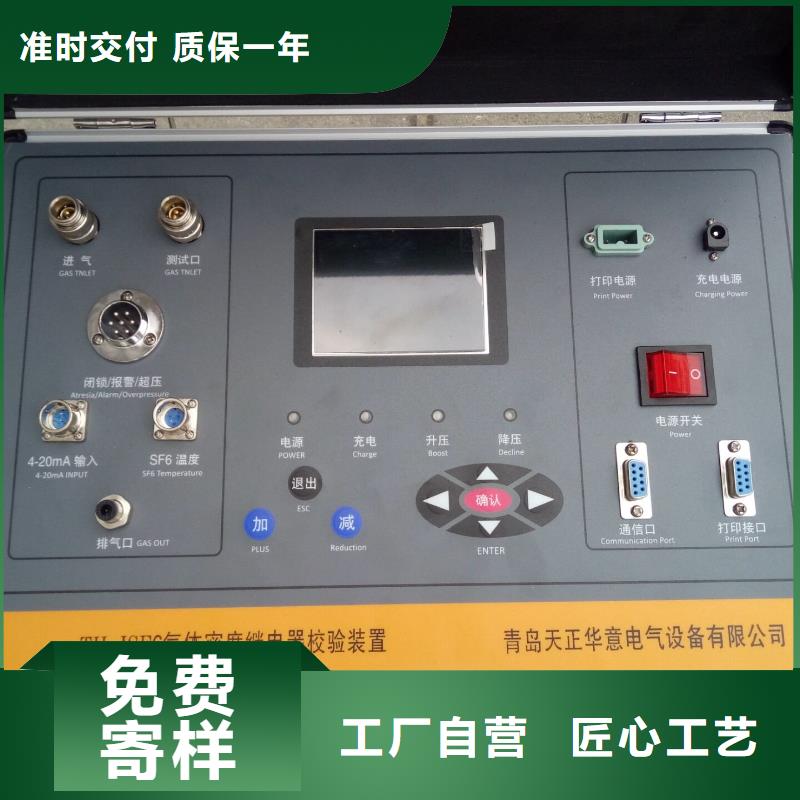

热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。

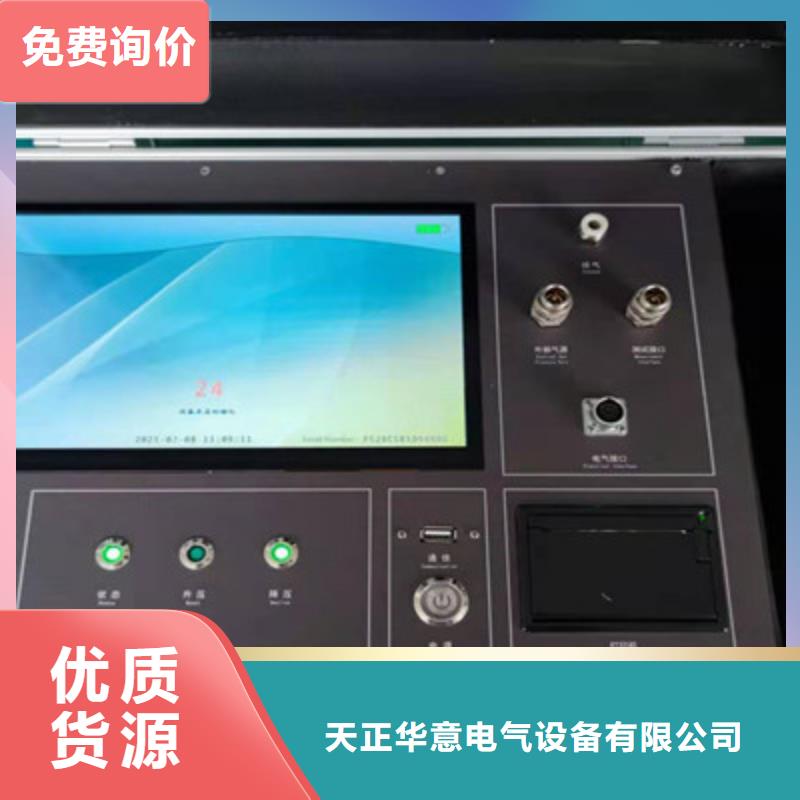

热继电器测试仪功能及特点该校验仪主要具有如下功能：1、对任意环境温度下的各种SF6气体密度继电器的报警动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的报警性能校验。2、对任意环境温度下的各种SF6气体密度继电器的闭锁动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的闭锁性能校验。3、如被校验的SF6气体密度继电器附有压力表或密度表，该校验仪还可对压力表或密度表的精度进行校验。该校验仪吸收国内同类产品先进经验，运用了先进的的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术，选用进口的高性能压力、温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度，并自动换算成20℃时的标准压力值，从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室，而且避免了大量的SF6气体的浪费。具有以下显著特点：?采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。?
