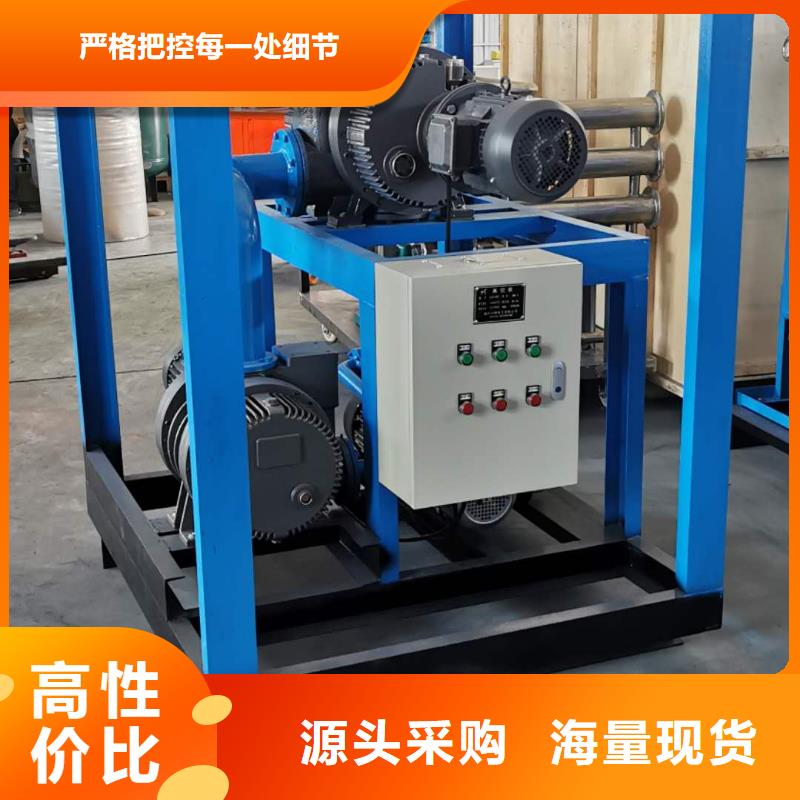

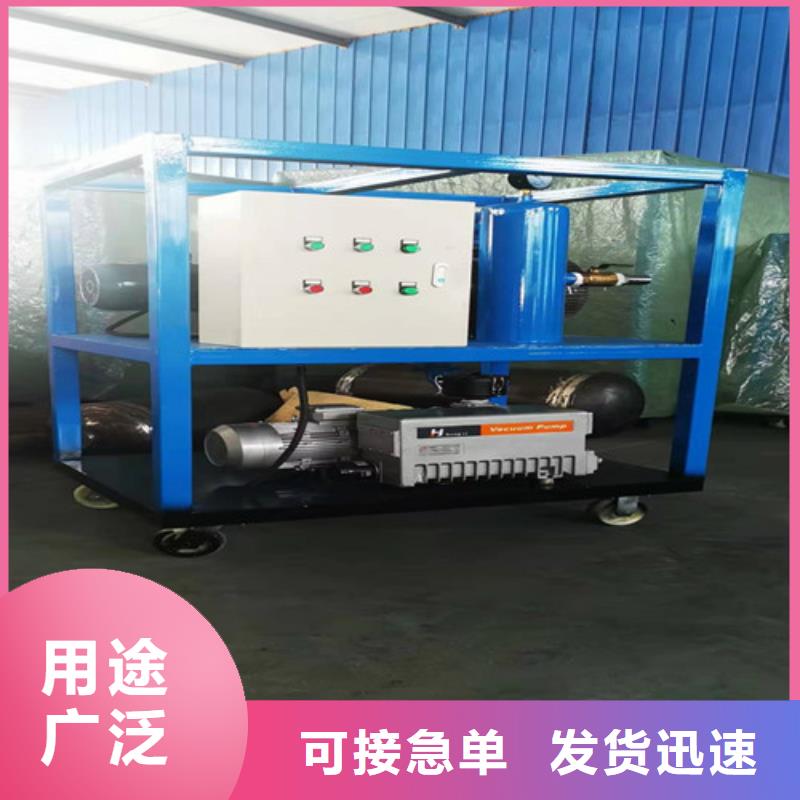

SF6气体抽真空充气装置具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。1.3、外观整个设备布局合理，结构简单且紧凑，整体美观大方，易于操作和维护，油漆附着力为Ⅰ级，颜色为橙红色。二、技术描述2.1、主要部件性能参数序号指标名称及单位TH-7T-15-501电源ACV380（三项五线、相序自动转换）2额定储气压力（20℃）MPa≤43极限真空度Pa≤104装置真空度保持Pa在133 Pa压力保持24h，真空度值上升＜400 Pa5SF6压缩机半封闭谷轮压缩机6压缩机抽气速率m3/h12.2m3/h7真空泵2X-48真空泵抽气速率m3/h15 9回收装置适应入口初压（20℃）MPa0~1.010电气设备回收终压（20℃）MPa≤50 Kpa11回收后气体油份控制μg/g国产油分＜1012装置年漏气率％＜113装置连续无故障运转时间h≥100014累积无故障运转时间h≥500015噪声水平dB(A)整机≤7516理论储液能力KG5017冷冻液化压缩机东贝18冷冻储罐L5019回收后气体水分(PPM/V)PPM/V6020回收后气体油分(PPM/V)PPM/V1021干燥过滤方式真空加热活化再生22充气初压(pa)pa≤13323充气终压(mpa)mpa0.824充气速率（m3/h）m3/h≥525气化方式电加热自动温控26整车型式手推移动式27外形尺寸cm1400×810×135028整机重量kg约60029冷却方式风冷30过滤系统采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体重复利用

SF6气体抽真空充气装置 回收：电器设备——橡胶软管——回收进气口充放：电器设备——橡胶软管——充放出气（液）口电器设备SF6回收灌瓶需二根软管：电器设备——橡胶软管——回收进气口钢瓶——橡胶软管——充放出气（液）口贮存容器内SF6灌瓶：钢瓶——橡胶软管——充放出气（液）口设备除了回收进气口、充放出气（液）口之外，还有一个排放大气口，它的接口用户可根据需要决定是否配接管路。3、油位检查回收装置中压缩机采用N46（25＃）冷冻机油作为润滑剂，真空泵采用高速真空泵油作为润滑剂，开机前应先检查油位。如果油位太低或太高，应加油或放油至油标视镜中心位置，在运行中也应注意定期检查实际油位线，不应低于中心线太多。N46号冷冻机油，原则上使用期一年，到期需调换机油，用油量见第二节有关内容，换油方法见第六节有关内容。4、冷冻系统检查冷冻系统采用R22为制冷剂，压缩机为全封闭活塞式压缩机，需要时则添加制冷剂。开机前还应检查线路有无损伤，接头有否松动，风机是否正常等等。5、电源连接本装置的供电电源为三相交流50HZ 380V±10％，总功率≤7KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。电控箱上方设有积时仪，无论是真空泵或SF6压缩机或泵机同时开，它均会自动记时。

SF6气体抽真空充气装置电源连接本装置的供电电源为三相交流（五芯制，需接零线）50HZ 380V±10％，总功率≤5KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。五、操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。5.1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：开真空泵抽真空前，根据需要决定是否连接管路排放至室外。开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。凡需要观察真空度时，按下电阻真空计开关，电磁阀工作灯亮，观察完毕后随时关闭电阻真空计开关。
