海西电能质量分析仪 变送器在主界面点击变送器按钮进入变送器检定设置界面（如图13所示）：图13 变送器检定设置界面进入变送器检定设置界面，可以在此界面设置参数，选择直流或交流类型的变送器，再选择输出类型，，然后设置变送器的输入输出电压电流量程等等参数，选择检定方案，此方案为系统设置里面设置的检定方案，具体去看6.1，然后点击下一步，进入检定界面（如图14所示）。图14 变送器自动检定界面1图15 变送器自动检定界面2图16 变送器自动检定界面3在检定界面可以点击数据查看可查看所选择检定方案（如图15所示），点击自动检定，系统将按照检定方案来检定一个个设置好的检定点（如图16所示），然后系统会读取输出的实测值，接着计算出误差，检定完成可以按保存按钮来实现数据的保存。图17 变送器手动检定界面点击手动检定进入手动检定界面（如图17所示），可以在此界面检定单个检定点，在检定过程中可修改检定参数。图18 变送器记录查看界面图19 变送器数据显示界面在变送器检定设置界面，点击数据查看进入记录查看界面（如图18所示），可通过方向键或者点击来选择要查看的记录，然后点击查看，进入数据展示界面（如图19所示），可查看之前自动检定保存的记录，在此界面可以删除之前记录的数据。

口碑好的电能质量综合分析仪生产厂家 <海西>天正华意电气设备有限公司

海西电能质量分析仪 敬的用户：感谢您使用广州天正华意电气公司产品，希望本手册能够为您对本公司产品的熟悉和使用提供尽可能详细的帮助信息。如果仍有未尽之处，或者您需要其他的技术支持和服务版权声明：本文档版权属天正华意电气所有。公司保留对此文件进行修改而不另行通知的权利。本产品适用于TH-6700系列等产品。公司承诺所提供的信息正确可靠，由于编写时间匆忙，书中难免有遗漏或错误的地方，恳请您的指正，不胜感激！请在使用本产品前，自行确定所使用的相关技术文件规格为有效的版本。第1章 事项1.1 常规事项概要仔细阅读下列性措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品为避免可能的危险，请务必按照规定使用本产品。只有专业授权人员才能执行维修非专业人士请勿校准仪器。 避免起火和人身伤害请使用正确的电源线。只使用所在认可的本产品专用电源线。在本设备与其它设备连接通讯前应断开所有设备电源，然后再连接。带电连接会对设备造成损坏。

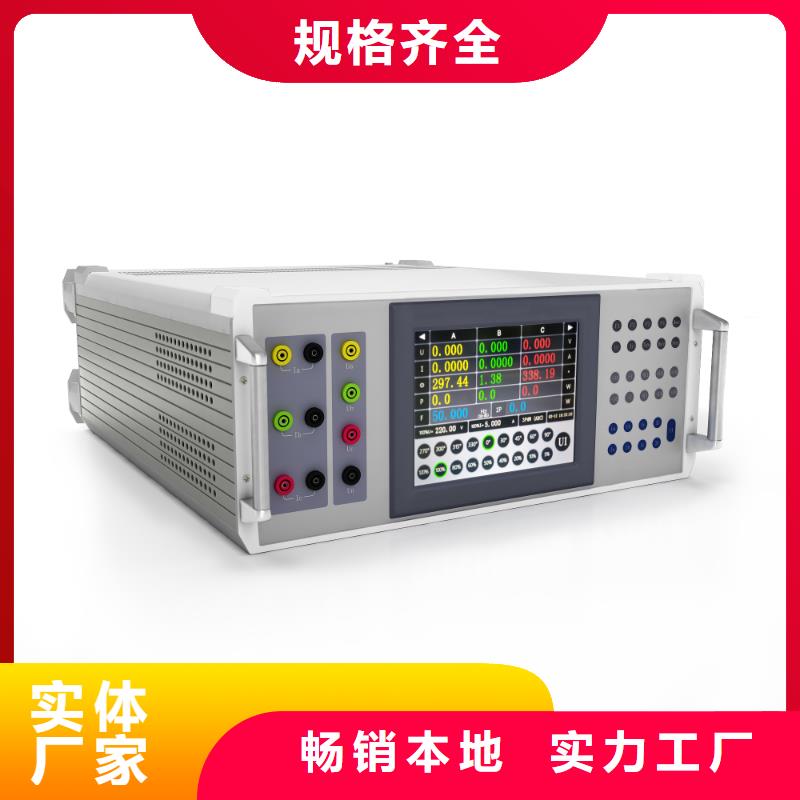

海西电能质量分析仪 产品上的术语产品上可能出现以下术语表示您如果进行此操作可能会立即对您造成损害。警告 表示您如果进行此操作可能不会立即对您造成损害。注意 表示您如果进行此操作可能会对本产品或其它财产造成损害。1.4 产品上的符号产品上可能出现以下符号：高压 接地 警告第2章 概述本装置是参照电力行业标准研制而成。采用电子技术，源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术，将内部数字合成的正弦信号，放大成为多相独立的电流和电压输出，不受外部供电电源的影响，并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。所受负载影响很小，根据所接负载自动调节输出，保证输出恒稳；具备在正常输出状态下，电流回路被开路和电压回路被短接时的自动保护功能；外部供电电源意外掉电，不输出尖峰电压等过渡过程。本系列装置特点有超轻，超薄，功能强大，可靠性高，大功率标准源输出，响应速度快；?高速DSP ＋ 自定义系统，开机立即显示测试界面，无需导引程序，响应速度快，效率高，操作灵活方便人性化符合国人习惯；?标准源模式，所有输出均采用优越闭环，设定值一次到位；?能保存任意谐波参数的6种方案，断电不丢失，无需重复设置谐波参数；?能保存任意间谐波参数的6种方案，断电不丢失，无需重复设置间谐波参数；?能保存任意闪变参数的6种方案，断电不丢失，无需重复设置闪变参数能保存任意骤变参数的6种方案，断电不丢失，无需重复设置骤变参数； ?输出谐波2～80次，精度高达0.1％，可叠加单次或任意多次；?输出间谐波0.25-80.75次，分辨率0.25次，精度高达0.1％；?能显示实时谐波、间谐波、闪变、骤变、基波波形；?支持功能模块的全自动、半自动或手动测试；?强大的协议库支持，模板式配置，支持用户自定义协议；?强大的Office报表模板功能，支持用户自定义各种报表格式。用户可以合成不规则的标准信号，包括电压、电流的谐波、间谐波、闪变、骤升/骤降，是用户用来检定电能质量测试分析仪的理想设备。

<海西>天正华意电气设备有限公司 口碑好的电能质量综合分析仪生产厂家 <海西>天正华意电气设备有限公司

海西电能质量分析仪 无论交流电源的终连接是何种形式，都要保证保护地/接地线的连接先于交流电源火线和零线的连接。如果因为某种原因不能在连接交流电源火线和零线之前连接保护地/接地线，或者输出端子会被连接到潜在的带电危险电路，装置后面板上单独的保护地/接地连接就必须被连接到合适的保护地/接地端。电源线和电源的断开电源的断开开关是装置后面板的ON/OFF 开关。即使装置处于工作状态，ON/OFF 开关也应该非常容易接触到。如果不能满足这一条件，操作者则应该很方便地操作电源插头或安装一个很容易操作的电源断开装置。为了避免电击和火灾，请确保电源线没有损坏并且其标称值足以承受电网的熔断容量。如果电源线作为可接触到的断开装置，则其长度不得长于3 米。·警告(1).为了避免电击危险，必须在连接好保护地/接地线之后再将信号连接到装置，并且在断开保护地/接地线之前断开信号。也就是说，只要连接有信号线，就必须连接交流电源线。(2).为了避免人身伤亡，当信号线连接到或怀疑信号线被连接到任何危险的电压或电流源时，请勿将其进行连接或断开。(3).如果使用未经认可的信号连接线，则可能会影响到防护性能。如果信号连接线被损害，则不得使用。每台装置都提供有电压和电流信号线，但是仅适于正确的使用。电流信号线不得连接到装置的电压端子。(4).·请勿在开机盖情况下使用。(5).为避免电击危险，装置不得在开机盖的情况下工作。装置盖能有效防止用户接触到带电部件并且（除非特别说明）只有具有维护和修理资质的人才可将其打开。(6).打开装置盖时可能会露出超过2 kVpk 的电压，在装置断开电源后长达1 分钟的时间内都可能会出现这么高的电压，如果发生故障，时间可能会更长。(7).装置内、外保护接地导体的任何中断都可能会使装置发生危险。严禁故意断开。

海西电能质量分析仪电压谐波分析部分1、测试目的本功能用来显示三路电压参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电压信号电能质量的好坏。2、测试方法具体接线如图十六所示：图十六、电压谐波测试接线图在本项目中同时接入三相电压信号。将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线（当PT二次采用三线制接法时将被测设备的B相电压接到仪器的Un端子，只用三根电压线即可）。接好线后进入“电压谐波”屏查看测量结果。（六）、电流谐波分析部分1、测试目的本功能用来显示三路电流参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电流信号电能质量的好坏。2、测试方法具体接线如图十七所示：图十七、电流谐波测试接线图在本项目中同时接入三路电流信号。用A、B、C三只钳形电流互感器分别来测量被测设备电流回路的A、B、C三相，（当被测设备为三相三线接线方式时只用到A、C两相的钳表）接好线后进入“电流谐波”屏查看测量结果。

口碑好的电能质量综合分析仪生产厂家 <海西>天正华意电气设备有限公司

海西电能质量分析仪 本装置乃高科技产品。为充分发挥本仪表的功能，请详细阅读一下有关仪表保养和及有效使用指南。一般概述本装置按照标准设计和进行了相关定型试验的并且在交付时是的。本手册中包含有保证装置处于状态和确保工作所必须遵守的事项和警告信息。在非规定的条件下或方式操作或维修装置可能会影响到性。为了正确、地使用该装置，除了规定的措施之外，操作人员和维修人员还必须遵守通行可接受的程序。为了避免发生伤害或火灾，如果装置被损坏或者怀疑发生了故障，必须将装置关闭。请勿在潮湿、多雨、水雾、粉尘或存在爆炸气体的环境中使用该装置。如果装置的防护措施被削弱，必须将装置置于无效状态，并且防止任何误操作。请立即通知有资质的维护或修理人员。例如，如果装置存在可见的损坏或不能正常地工作，其防护措施就极有可能被削弱了。保护地（或接地）保护等级1——装置在工作时必须通过交流电源电缆的保护地/接地线连接保护地/接地。当电源电缆插入到装置后面板的交流电源插座时，必须保证保护地/接地线的连接先于交流电源火线和零线的连接。

海西电能质量分析仪 ?电流输入：指用哪种方式进行电流的测量，包括：5A钳表测量方式、25A钳表测量方式、100A中钳表测量方式、500A中钳表测量方式、400A大钳表测量方式(非标配)、2000A大钳表测量方式（非标配），共6种选项。通过←、→键在几种方式间进行切换，选定到所需方式。?额定电压：指被测装置的额定一次侧电压值。共有0.38、6、10、35、66、110、220kV七个档位，按←、→键切换选择，选定到所需档位。?短路容量：短路容量是指电力系统在规定的运行方式下，关注点三相短路时的视在功率，它是表征电力系统供电能力强弱的特征参数，其大小等于短路电流与短路处的额定电压的乘积。?供电容量：供电系统的负荷一般是指用户降压变压器容量，比如多少千伏安。?协议容量：用电人申请并经供电人核准使用电力的 功率或视在功率。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入20130112确认即可。?设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使内容变成红色，再按相应的键输入内容，完成后再按确认键结束。

海西电能质量分析仪 本装置乃高科技产品。为充分发挥本仪表的功能，请详细阅读一下有关仪表保养和及有效使用指南。一般概述本装置按照标准设计和进行了相关定型试验的并且在交付时是的。本手册中包含有保证装置处于状态和确保工作所必须遵守的事项和警告信息。在非规定的条件下或方式操作或维修装置可能会影响到性。为了正确、地使用该装置，除了规定的措施之外，操作人员和维修人员还必须遵守通行可接受的程序。为了避免发生伤害或火灾，如果装置被损坏或者怀疑发生了故障，必须将装置关闭。请勿在潮湿、多雨、水雾、粉尘或存在爆炸气体的环境中使用该装置。如果装置的防护措施被削弱，必须将装置置于无效状态，并且防止任何误操作。请立即通知有资质的维护或修理人员。例如，如果装置存在可见的损坏或不能正常地工作，其防护措施就极有可能被削弱了。保护地（或接地）保护等级1——装置在工作时必须通过交流电源电缆的保护地/接地线连接保护地/接地。当电源电缆插入到装置后面板的交流电源插座时，必须保证保护地/接地线的连接先于交流电源火线和零线的连接。

<海西>天正华意电气设备有限公司 口碑好的电能质量综合分析仪生产厂家

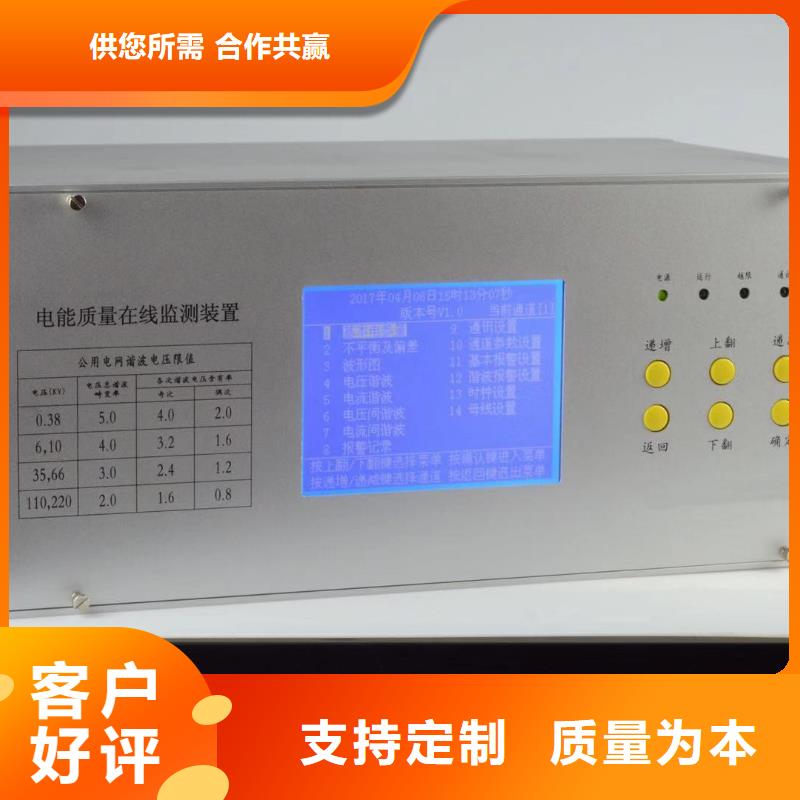

海西电能质量分析仪 电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短甚至发生故障或烧毁。谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而供配电系统中的高次谐波问题对改善电能质量和确保电力系统、稳定、经济运行有着非常积极的意义。另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。当电网的电能质量被干扰或污染，达不到相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。

---
