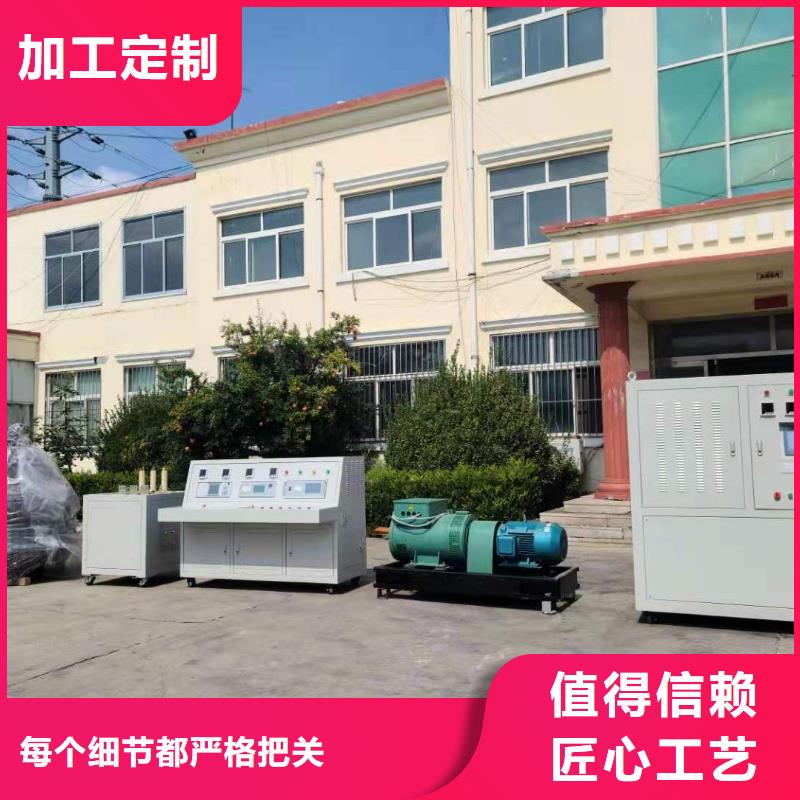

阿坝变压器测试台变压器功率分析仪又名变压器综合参数测试仪、变压器空负载损耗测试仪，按照 JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求 能同时测量单相或三相变压器的交流电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等电量参数。智能化、专业化设计 适用于各类变压器空载、负载、感应等试验的测试。我公司推出便携式（便于户外测试携带）和嵌入式（嵌入机柜）以供客户选择。根据所测被试品电流需求分为5A、50A、100A、200A等规格，还可根据客户要求定制。1特点?采用 320×240点阵LCD显示屏 多屏菜单式操作；?直接测量单相或三相电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率；?空载试验时自动将空载损耗和空载电流折算到额定电压条件下进行显示；?负载试验时自动将负载损耗和阻抗电压折算到额定电流条件下进行显示；?可按设定的温度对负载损耗、阻抗电压和短路阻抗进行折算并显示；?可用PT、CT扩展测量范围，按照设定的PT、CT比率 直接显示初级电压或电流值；?5A电流通道内置6A过流保险；?双电流通道的机型内置一组高精度的电流互感器用于扩展电流测量范围；?可设置试验日期、变压器出厂编号 并可断电锁存；?测量时可切换显示相电压和线电压；?配有微型热敏打印机和RS232接口；2 技术指标2.1工作电源?电压：AC220V±22V?频率：50Hz±0.25Hz2.2测量范围?电压：0-800V（可扩展为0-1200V）?电流：5A通道0-5A50A通道0-5/50A100A通道0-5/100A200A通道0-5/200A（可根据客户要求定制电流通道）?频率：45Hz-65Hz2.3测量精度?电压：±(0.1％读数＋0.1％量程)?电流：±(0.1％读数＋0.1％量程)?功率：±(0.25％读数＋0.25％量程)?功率因数：±(0.25％读数＋0.25％量程)?频率：±(0.25％读数＋0.25％量程)

<阿坝>天正华意电气设备有限公司

阿坝变压器测试台低压感应耐压测试（界面如图9）1. 数据显示：界面中中显示实时的三相有效值电压值、三相电流值、试验频率以及试验计时；预设参数设置预设电压为2倍的额定电压。2. 接线方式：将测试线夹头按照a、b、c顺序夹至变压器三相低压侧，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：点击点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动倒计时，自动降压，自动断开接触器，自动停止。4. 注意事项：若变压器低压侧额定电压高于 400 伏（即高于机组额定输出电压）时，请使用中间变压器进行测试或参考其他试验方法；进行感应耐压试验时，变压器一次侧有高电压，应注意保持距离；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压感应耐压试验（如图9）高压感应耐压试验界面及试验流程与低压感应耐压试验基本相同，不同之处为高压试验启动“中间变压器”第七章 温升试验点击“温升试验”选择按钮，进入温升试验界面（图 10）图 10温升试验界面温升测试（界面如图10）根据变压器的类型，选择“油变负载”“干变空载”“干变负载”，进行试验项目；油浸式变压器：这一类型的变压器温升试验需要进行其负载温升试验即可。干式变压器：这一类型的变压器温升试验需要进行其空载温升和负载温升两个试验。以“油变负载”为例，点击进入试验界面如果此编号下有试验数据，可以勾选“初始数据清零”，将之前数据全部。温度保存间隔：是试验过程中温度记录的时间间隔，自行填写。接线方式：测试线接被试变压器高压侧，低压侧短路。试验前请仔细阅读试验说明。试验说明：试验分为两个阶段：个阶段：施加总损耗（被试变压器总损耗），观察温度变化，连续三个小时，每个小时温度变化率不超过1K，则认为该被试变压器达到稳定状态，可以进入第二阶段；第二阶段：施加额定电流，将被试变压器施加的电流值降至被试变压器高压侧额定电流值，维持一个小时，记录当前电压、电流、损耗、温度等数据，一小时后，系统直接断电，迅速测量被试变压器高压侧和低压侧的电阻值，一般只采取其中一个相别的电阻，每隔半分钟或者一分钟，记录电阻值，一共测量十五分钟，停止测量，根据所记录的电阻值推算出被试变压器的高压热阻值和低压热阻值，将所有数据进行计算，得出温升数值为该试验所需终数据。

阿坝变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。

阿坝变压器测试台 被试变压器参数被试变压器电压等级 一次侧 35kV 及以下（容量2500KVA以下）2．精度2.1电压量程 0-22kV（可扩展）2.2 电流量程 0-400A（可扩展）2.3 电压小分辨率 0.001V＊ PT 变比2.4 电流小分辨率 0.0001A＊CT 变比2.5 功率小分辨率 0.1W＊PT 变比＊CT 变比2.6 使用环境温度 -10～45℃2.7 使用环境相对湿度 ≤85％第二章 铭牌参数设置启动变压器综合测试系统，进入图 1 界面。图 1 启动点击铭牌信息，选择变压器铭牌参数设置，进入变压器铭牌参数管理接口界面（图 2）图 2 变压器参数设置用户需在本界面中输入必须的被试品的参数，其中：1. 出厂编号为试验结束以后查询试验数据的必要条件，以上图为例，可以使用字母、数字及符号混合组成试验编号；2. 容量、高压及低压额定电压输入后，额定电流由程序自动计算并填充，容量、电压、电流符合如下关系： S＝√3＊U＊I。容量、电压和电流在程序运行中作为控制变量使用，所以请确保输入无误；3.参数设置完成，点击“保存参数”，以便下次同类型的变压器可以直接调用当前参数设置，保存设置好的参数，点击“保存”，已设置的参数可在产品识别码中通过“产品编号”和“油浸式变压器”或“干式变压器”选择对应的被试变压器，可通过搜索条件“时间”“年”“月”筛选出所要找的被试变压器，调出所需试验数据。

变压器性能测试台优惠多 <阿坝>天正华意电气设备有限公司

阿坝变压器测试台概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。二、标准及要求2.1 提供的变压器综合测试台的技术条件，均符合和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。GB 1094.1——1996 电力变压器 第1部分：总则GB 1094.2——1996 电力变压器 第2部分：温升GB 1094.3——1996 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.10——2003 电力变压器 声级测定GB/T 6451——1999 三相油浸式电力变压器技术参数和要求GB 1094.11——2007 干式电力变压器GB/T 10228--2008 干式电力变压器技术参数和要求GB/T 15164——1994 油浸式电力变压器负载导则GB/T 507——2002 绝缘油 击穿电压测定法2.2外观检查对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。2.3电气试验项目以下各试验均按有关IEC60076-1 ~5《电力变压器》和IEC60726《干式电力变压器》标准执行，试验项目如下表所示：序号 试验项目 出厂试验 现场试验1 电力变压器空载特性试验 √ √2 电力变压器负载特性试验 √ √3 电力变压器工频耐压试验 √ √4 电力变压器直流电阻试验 √ √5 电力变压器变比组别误差试验 √ √6 电力变压器倍频耐压试验 √ √7 电力变压器温升试验 √ √三、系统配置甲方采购乙方所生产的设备试验对象必须满足如下要求：■110kV主变变压器和特种变压器， 容量20000kVA及以下； （半电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量50000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量35000kVA及以下； （全电流）甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为8％以内，电压等级为■高压侧110kV～ 35kV～10kV等。■低压侧：0.1kV～11kV。

---
