吉林电容电流测试仪操作使用说明7.1 测试接线在测量前，仪器外壳应可靠接地，电流输出线连接至PT二次绕组。7.2 智能电量管理仪器在长时间未操作时，自动调暗液晶背光，并发出提示音提示用关闭仪器电源。7.3 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：在仪器电源关闭的情况下按住按键不放，同时给仪器上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。 7.4 操作说明所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图4）。顶部状态栏显示当前日期、时间；底部状态栏显示软件版本号、硬件版本号、零序3U0电压和装置编号；中间为仪器型号名称以及可选的功能菜单。按上下键选择相应的功能菜单，按“确认”键进入所选功能菜单；“厂家参数设置”菜单为场内调试用，不对用户开放。

吉林三相电感电容测试仪 <吉林>天正华意电气设备有限公司

吉林电容电流测试仪电容的测量：图21为三相Y形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图21Y形联接被试电容AB相接线图图22为三相Y形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图22Y形联接被试电容BC相接线图图23为三相Y形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后转下一相接线。图23Y形联接被试电容CA相接线图（4）三相Yn型电容的测量：图24为三相四线Yn形An相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图24Yn形联接被试电容An相接线图图25为三相四线Yn形Bn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图25Yn形联接被试电容Bn相接线图 图26为三相四线Yn形Cn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。

吉林电容电流测试仪电容测量接线图在Y型电容测量的基础上，将黑色测试线（N线）卡在电容器中性点处。5.5 电感测量图6-1 电感全自动测量接线图 图6-2 电感手动测量接线图当电感N相连接在一起时，按照图6-1接线，采用自动测量；当电感N相独立时，按照图6-2接线，采用手动测量，并依次切换至NB、NC处。5.6 参数测量图7 参数测量接线示意图电源采用A、N相输出，电流卡钳根据需要选择性接入。6.操作说明按开关键开机，进入测试主界面，根据需要选择对应的测量模式，测量模式包括：并联电容测量、△型电容测量、Y型电容测量、YN型电容测量、电感测量及参数测量。图8 操作模式选择界面操作主界面下点击时间可修改系统时钟信息6.1 并联电容测量操作说明图9 并联电容启动总电流、总相位、总阻抗、总电容为内部CT与采样电压的测量值及计算值；支电流、支相位、支电容为外部电流钳与采样电压的测量值及计算值；并联电容测量时电流钳方向自动校正，正向、反向对测量结果无影响；按照帮助—接线示意要求，连接好测试线，系统自动测试，测试过程为：1 设置组别及相别；2 系统以A、N相输出，预检电容器组的并联电容值；2 根据预检值，实际加压，内部电流互感器测量流过整个并联电容器的电流，外部互感器测量流过单只电容器的电流；3 待支电容（红色字体部分）数值稳定后按对应编号键暂存电容测试结果；4 如果需要停电更换外部电流钳位置，请按暂停键，待更换完成后按继续键，否则直接更换，重复3步骤；

<吉林>天正华意电气设备有限公司 吉林三相电感电容测试仪 <吉林>天正华意电气设备有限公司

吉林电容电流测试仪测试线红测试夹应夹在A相母线上，测试线黑测试夹应夹在B相母线上，电流钳夹在a相电容输入端（注意电流钳的方向，带P的一端与红测试线引入的方向一致，否则测出的相位角不正确）测试线输入端分别与对应的接线柱相接，连接好后，按 确认 键进入如下显示界面：图8经过一段时间，显示测试结果如下图所示（此为测试三相△型电容ab相的结果）：图9按返回键返到电容选择界面，屏幕显示界面改变如下：图10 将测试线测试夹分别夹在B相和C相上，电流钳夹在b相电容输入端按 确认 键进行测试，测试结果显示如下图：图11按返回键返到电容选择界面，屏幕显示界面改变如下：图12将测试线测试夹分别夹在C相和A相上，电流钳夹在c相电容输入端按 确认 键进行测试，测试结果显示如下图：图13此时按F2键计算各单相电容量及总电容量，计算完成后结果显示如下图：图14存储数据请按F1键，打印数据请按打印键，按返回键返回电容测试界面，其他连接类型的三相电容测试方法与上类同。按返回键或复位键可回到主菜单。电感测试及电流测试与电容测试操作类同，不再重复介绍。如果需要设置时间可按← →及↑ ↓键，选中时间设置，按确认键进入设置界面如下：图15按← →改变光标前后位置，按↑ ↓键改变光标处当前值的大小，设置完成可按返回键或复位键返回主菜单。参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。

吉林电容电流测试仪操作使用说明7.1 测试接线在测量前，仪器外壳应可靠接地，电流输出线连接至PT二次绕组。7.2 智能电量管理仪器在长时间未操作时，自动调暗液晶背光，并发出提示音提示用关闭仪器电源。7.3 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：在仪器电源关闭的情况下按住按键不放，同时给仪器上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。 7.4 操作说明所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图4）。顶部状态栏显示当前日期、时间；底部状态栏显示软件版本号、硬件版本号、零序3U0电压和装置编号；中间为仪器型号名称以及可选的功能菜单。按上下键选择相应的功能菜单，按“确认”键进入所选功能菜单；“厂家参数设置”菜单为场内调试用，不对用户开放。

吉林三相电感电容测试仪 <吉林>天正华意电气设备有限公司

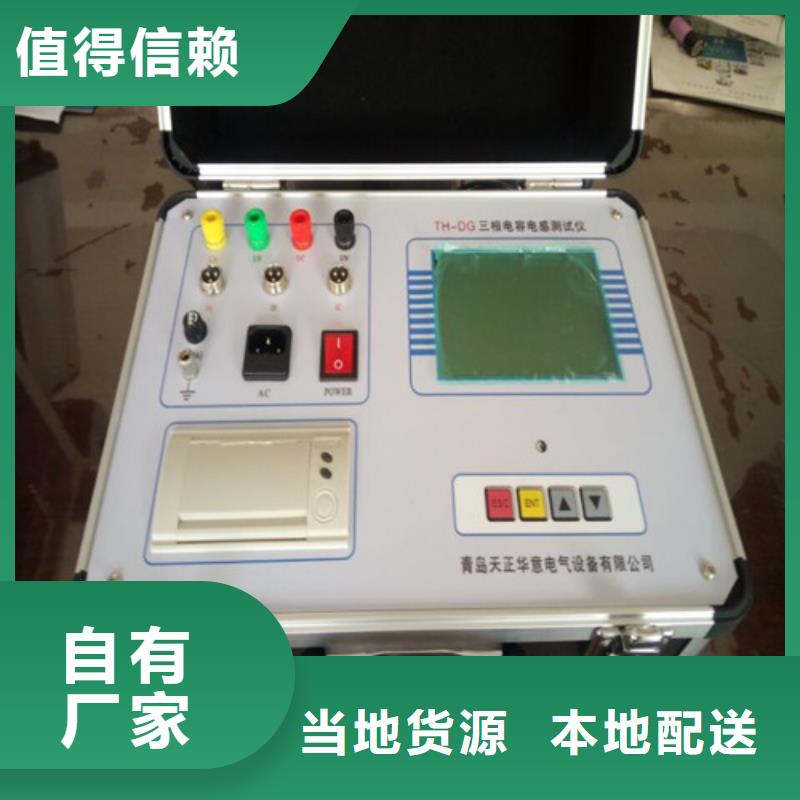

吉林电容电流测试仪三相电容电感测试仪一、概述三相电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；(2) 电容表输出电压低而导致故障检出率低。该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。(3) 测量电抗器电感量。二、技术参数1、仪器测量范围及精度：a.电容测量（1）可测电容范围：0. 1μF ～ 3300μF（2）可测容量范围：5 ～ 20000kvar（3）测 量 精 度：±(1.0% 读数+0.02μF)（4）分辨率：0.001μF b.电流测量（1）电流测量范围：0～10A;（2）测 量 精 度：±(3.0%读数+0.05A)（3）分辨率：0.01Ac.电感测量（1）电感测量范围：小电感方式0.1mH～5mH大电感方式5 mH～50H（2）感抗测量范围：50mΩ~20KΩ（3）测 量 精 度：±(3.0% 读数+0.05mH)（4）分辨率：0.01 mHd.电阻测量范围：（1）电阻测量范围：小电阻方式50mΩ～1Ω 大电阻方式1Ω～20KΩ（2）测 量 精 度：±(3.0% 读数+0.05Ω)（3）分辨率：0.01 Ω2、工作电源：a.额定电压：工频220V±10%b.额定频率：50Hzc.额定输出：1.5V/15V/150VA3、仪器的正常工作条件：a.环境温度：-10℃ ～ +50℃b.相对湿度：≤90%4、显示打印方式 ：液晶显示屏全汉字显示面板式高速打印机工作原理（如图1）该电容电感测试仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。由于采用标准电容器、被试电容器同步采样技术，可不受电源电压波动的影响；加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。

吉林电容电流测试仪测试接线（1）单相电容的测量：单相电容测试时，将红测试线一端接在Ua上，另一端测试钳接在一条母线上，黑测试线一端接在UN上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“A”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。如果电容器组有多个单相电容需要测试，可以在测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。图4（2）三相△型电容的测量：图5是三相△形电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图5 △形联接被试电容接线图（3）三相Y型电容的测量：三相Y型电容与△形联接电容器的接线方法一样，只是测量时选择三相Y型电容测量。这里不再做具体介绍。（4）三相Yn型电容的测量：图6是三相Yn型电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，黑色夹子夹在母线N上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图6 Yn形联接被试电容接线图（5）三相III型电容的测量：图7为三相Ⅲ型电容器测量接线方法，测量线由仪器测量输出端按颜色对应插好，将黄色夹子夹在母线排A相上，将绿色夹子夹在母线排B相上，将红色夹子夹在母线排C相上，黑色夹子夹在A’线上，将A‘B’C‘短接，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。

吉林电容电流测试仪无功补偿电容器是满足电力系统无功平衡的重要设备。近年来无功问题得到了电业部门的普遍重视，无功补偿成套装置已大量投入配电网运行。电能供给要求系统有功与无功实时平衡。因此，无功补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切无功补偿电容器组。电容器组的投、切操作，就会产生过电流与过电压冲击，引起电容器损坏。为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用老式电容表进行测量，由于电容器组是由几十至上百个小电容器组成，要拆线测量电容量的工作量很大，而且经常拆线会使得螺丝滑牙或没有上紧而留下隐患，也容易造成电容的二次损坏。因此，非常期望有一种测试仪器不用拆线就能测量各个小电容器的电容量，减轻检修人员的负担，提高检修工作的效率，提高配电网运行的性。针对现场的实际情况，我公司研制出一种三相全自动电容电感测试仪。该仪器可以在不拆线的状态下，测量成组并联电容器的单相电容或各种组合连接类型的三相电容器，同时也能够测量各种电抗器的电感，该仪器接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了保障。

<吉林>天正华意电气设备有限公司 吉林三相电感电容测试仪

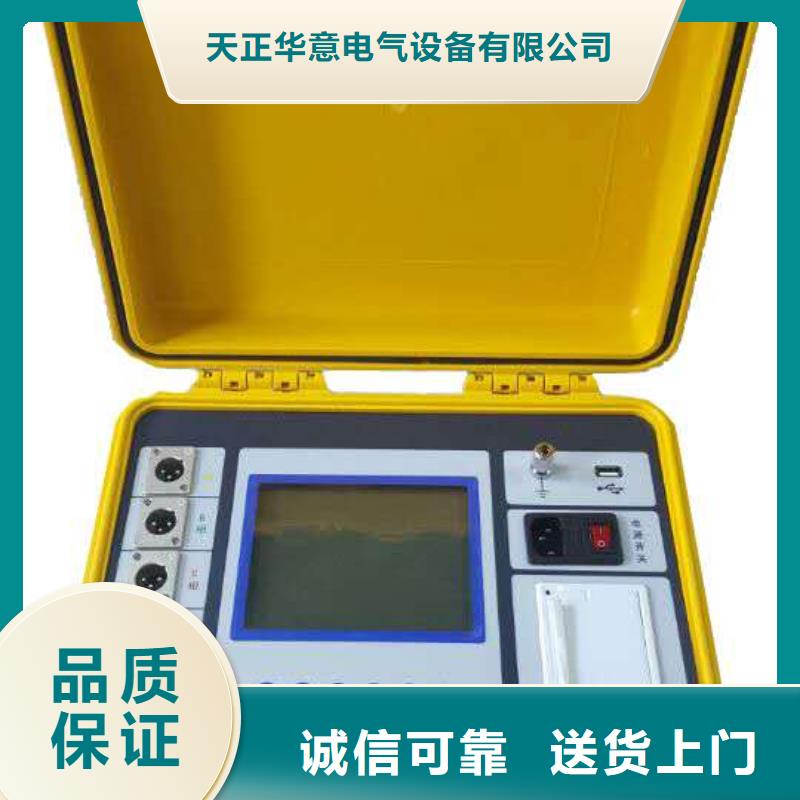

吉林电容电流测试仪技术指标3.1 电容电流测量3.1.1 测量范围：0.3μF～200μF 1A～400A3.1.2 准确度： ±(读数×5%+2字)3.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）3.1.4 电压等级：0.1KV～99.9KV连续可调3.2 零序3U0电压测量3.2.1 测量范围：1V～100V AC 50HZ3.2.2 准确度： ±(读数×1%+10字)3.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）3.3 使用条件及外形3.3.1 工作电源：AC100-240VAC 0.8A 50/60Hz3.3.2 仪器重量：4.5Kg3.3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)3.3.4 使用温度：-10℃～50℃3.3.5 相对湿度：＜90%，不结露4 面板及各部件功能介绍图14.1 电流输出：接测试线一端的弹棒，测试线另一端接PT二次侧。4.2 保险管： 电流输出保险管，串联在测试回路中，熔断电流2A。4.3 显示屏： 工业级320×240点阵彩色液晶屏，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 优盘接口：外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.6 打印机： 打印测试结果。4.7 接地端子：仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.8 电源开关：整机电源开关。4.9 电源输入：交流AC220V电源输入。

---
