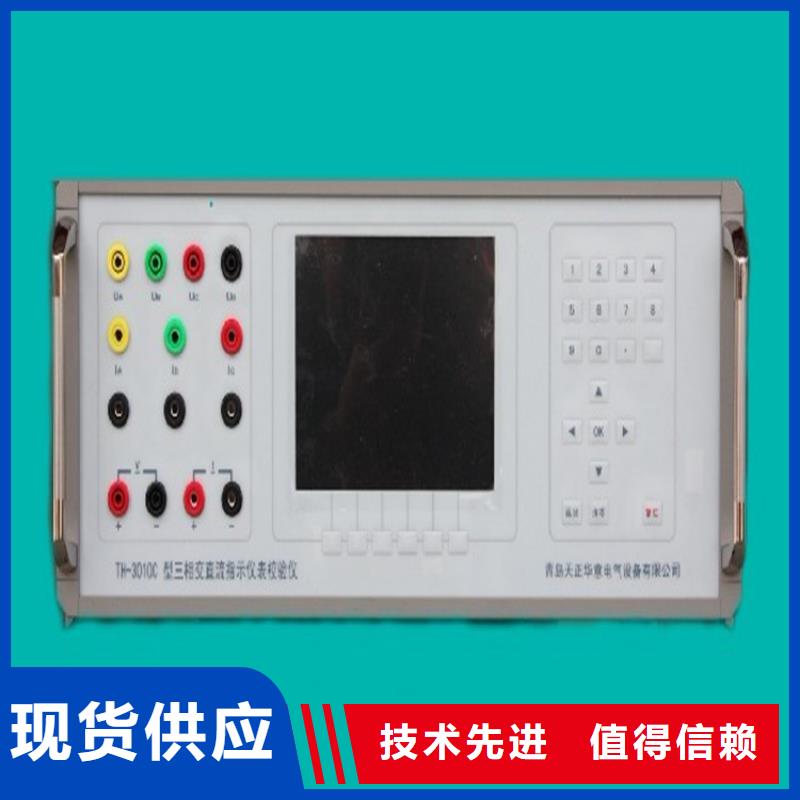

甘肃交流采样现场校验仪 频率变送器检测 在“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“频率”键，选择频率变送器检测。“频率范围”栏目中通过键，可选择五种变送器输入范围：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对包括和标称值在内的各均匀校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量三项做出过“是的选择，装置将做相应测试并在“误差”栏显示结果。功率因数变送器检测 在“XX变送器参数输入XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“因数”键，选择功率因数变送器检测。功率因数变送器检测提供三相三线和三相四线两种接线方式，可在“接线方式”栏目里选择（“3/3”方式时，装置自动将Ua、Uc的电压和Ia、Ic的电流升至被检变送器额定电压、电流值的；“3/4”方式时，装置自动将Ua、Ub、Uc的电压和Ia、Ib、Ic的电流升至被检变送器额定电压、电流值的；操作员根据被检变送器的接线图选择接线方式，并且对应接到装置的各相输出端上，对于装置的电流输出端没接被检变送器的，应将其短接，以免开路。三相三线被检仪表的Ub端接装置的Uo端。）。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一个校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量？”三项做出过“是”的选择，装置将做相应测试并在“误差”栏显示结果。

甘肃交流采样现场校验仪 电能表校验校表举例：例、自动检定一只220V/5A电能常数为450的三相四线有功电度表，操作步骤如下：1、将被校表挂在校表架上并接好线，对准光电头，如需打印，则要接好打印机，打开打印机开关；2、启动总电源开关，待液晶显示屏主菜单正常显示后按【←】或【→】光标键进入电能表校验主菜单，根据主菜单提示，按数字键【2】进入三相四线的有功表校验状态；3、可用【↑】或【↓】键翻阅子菜单，进入电流档位页，根据子菜单的提示，按数字键将电流量程切换到5A档位；4、同上翻阅子菜单，进入电压档位页，根据子菜单提示，按数字键将电压量程切换到200V档；5、按【监控】键子菜单消失，屏幕上出现请输入数值，按数字键【1】【1】【0】【电压】键，电压表则显示220.00电压值输入完毕；6、按【分格】键子菜单消失，光标移至圈数一栏，按数字键送入被校圈数如按【2】再按【分格】键确认，则被校表圈数为两圈，也可直接按【分格】默认被校圈数为1圈；7、按【监控】键子菜单提示“请输入数值：”此时输入：【4】【5】【0】【参数】，注：监控键为一个多功能键，需和其他键配合使用：a、可作为退出当前子菜单，显示主菜单，b、也可配合功能键及数字键置入相应的参数；8、检查光电头采样是否正常；9、按【校验】键屏幕显示：1、自动检表，2、单点检表，根据提示按数字键【1】本机进入自动校验，并自动上升相应的电流幅值，根据光电采样计算并显示误差；10、如需单点校验，则按数字键【2】，被校表误差将误差栏中显示，这时请按【↑】或【↓】键移动光标至电流根据子菜单选择您所需校验点的电流幅值。存表总清密码：

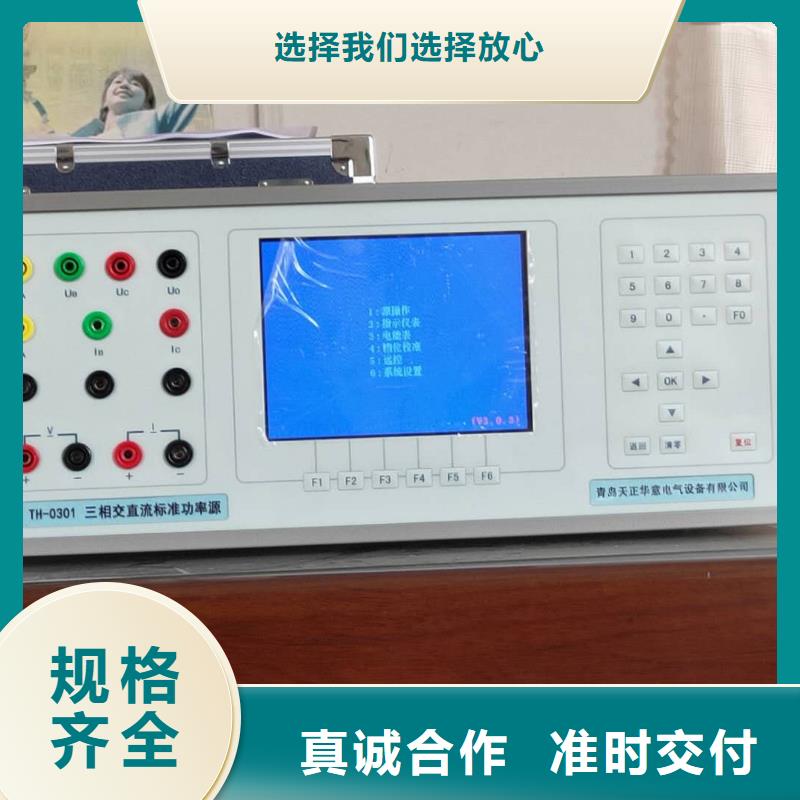

<甘肃>天正华意电气设备有限公司 大功率标准源甘肃品牌厂家

甘肃交流采样现场校验仪 交流采样器查询在交流采样器子菜单中，按“2”键后，进入交流采样器查询界面。通过“”、“”键，根据“表号”或“时间”等关键词移动光标选中后按“0K”键即可查看半自动校验时存入的误差数据。“”、“”键用于翻看上、下一页。显示屏左下方的“单删”键用于删除光标选中的被检交流采样器误差数据，右下方的“总删”键用于删除机内存储的全部被检交流采样器误差数据。当机内所存文件总数达到300份（包含指示仪表和变送器数据）时，应采取“单删”或“总删”措施以空出存储空间容纳新的检定数据（删除之前可把所需误差数据上传给计算机）。5．7 档位校准利用外部更高标准可对本装置进行校准，仅限于装置生产者或中试院不开盖调机或校准。5．7. 1校准操作注意事项：＊ 进入校准菜单界面前，需先降电压、电流为零。＊ 在校准时，需看清屏幕中间显示当前的校准状态与所要校准项目（源与表、零点与满度易弄错）、档位是否一致，才能在电压（电流或功率）对准好外接更高等级的标准表后，按“OK”键进行确认已调好和按“存储”、“OK”键进行存储新校准数据。否则会校乱校准数据。若在屏幕中间显示当前的校准状态与所要校准项目、档位不一致情况下，按了“OK”键进行确认已调好，并没有按“存储”、“OK”键进行存储新校准数据时，只要按“清零”键后，按“复位”键，就可以避免校乱校准数据。＊ 交流校准时“先满度，复位后，再角度”。＊ 直流校准时“先零点，复位后，再满度”。＊ 直流校准中75mV、75V、150V、300V、500V、1000V电压，以及0.5A、1A、2.5A、5A、10A、20A电流只做源校准，不做表校准。＊ 直流校准中±1V、±5V、±10V、±20V电压，以及±1mA、±2.5mA、±5mA、±10mA、±20mA电流只做表校准，不做源校准。校负电压、电流值时请送负电压、电流源。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！

<甘肃>天正华意电气设备有限公司 大功率标准源甘肃品牌厂家
大功率标准源甘肃品牌厂家 <甘肃>天正华意电气设备有限公司

甘肃交流采样现场校验仪 交流XX输出设置是指当前设置的对象（XX表示为电压、电流、因数、角度、谐波、频率），可通过按屏幕下边六个按键和右边的按键根据提示选择不同的操作对象和操作方式。其中：⑴在“交流电压输出设置”、“交流电流输出设置”界面中，可按“9”键进行循环切换电压、电流的档位，所切换的电压、电流档位在图中间部分（输出设置）的“电压档位”、“电流档位”栏中显示；可按“0”键进行“三相三线”、“三相四线”循环切换接线方式的状态，按“8”键进行有功无功循环切换，所切换的接线方式状态在图中间部分（输出设置）的“接线方式”栏中显示；可通过按步进量）键配合“6”（升降切换）、“7”（相别切换）键“步进方式”或用“7”键配合“送数方式”设置各相电压、电流的幅值。⑵在“交流电压输出设置”、“交流电流输出设置”、“交流因数输出设置”、“交流频率输出设置”界面中，可按“7”键进行循环切换相别，所切换的相别状态在图中间部分（输出设置）的“相别”栏中显示。⑶在“交流因数输出设置”界面中，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置各相功率因数值；按”键，可将当前的功率因数值由“L”状态直接切换到“C”状态或由“C”状态直接切换到“L”状态。⑷在“交流因数输出设置”界面中，按“9”键将各相因数显示切换成角度显示后，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置各相角度值。⑸在“交流谐波输出设置”界面中，可通过键配合数字键设置各次谐波的幅值、角度值。具体操作见谐波设置操作。⑹在“交流频率输出设置”界面中，先按“9”键，将频率由“市电”状态切换到“标频”状态后，可通过按“1～5”（步进量）键配合“6”（升降切换）键“步进方式”或“送数方式”设置频率值。

甘肃交流采样现场校验仪 主要特点：3.1、整机采用“闭环”控制，输出精度、稳定度高。3.2、数字合成正弦波信号发生器，失真小，可靠性高。3.3、LCD屏显示。3.4、输出调节可以“按位”调节，也可按“百分比”调节。3.5、交直流电压输出范围 0~1000V。3.6、交直流电流输出范围0~20A。3.7、配钳形表线圈交直流电流可达1000A3.8、供选择的交流频率四种：50Hz、60Hz、400Hz。3.9、电压短路、电流开路自动保护。 4、技术指标：4.1、稳定性： AC＜满量程的0.02％/5min DC＜满量程的0.005％/5min8小时稳定度：准确度的30％4.2、分辨率：20ppm（0.002％）4.3、交流失真度：＜0.5％，20A＜2％4.4、直流纹波系数：＜0.1％；20A＜1％4.5、输出频率准确度＜0.1％4.6、外型尺寸：460×460×130（mm） 重量：约18Kg4.7、输出电压、电流及中值电阻的范围及准确度：输出项目 输 出 范 围 额定输出 输出 准确度交直流电压 0~200 mV 20mA 100mA 基本误差：DC:±(0.03％读数＋ 0.02％量程）AC:±(0.05％读数＋ 0.02％量程)400Hz附加误差：±0.05％读数电压附加误差：±0.02mVACI＜1mA不考核0~1V~2V 50mA 100 mA 0~5V~10V~20V 100mA 200mA 0~50V~100V~200V 50mA 100mA 0~500V~1000V 20mA 40mA 交直流电流 0~100uA~500uA~2mA~5mA~20 mA~50 mA~200 mA~500 mA DC:3VAC: 12V 0~1A DC:3VAC: 12V 0~20A 1.5V ±(0.1％读数＋0.02％量程)中值电阻 10Ω~20MΩ 0.25W ±(0.1％＋20mΩ)（1）工作环境温度超过20℃±2℃，每变化10℃，附加误差小于该量程基本误差（2）20A 400Hz误差为±(0.15％读数＋0.05％量程)

<甘肃>天正华意电气设备有限公司

甘肃交流采样现场校验仪 3、置入被校表各项参数，按【变比】键光标移动至PT栏，按数字键【3】【5】【0】【0】【变比】键，光标移至CT栏，按数字键【1】【2】【0】【变比】键，完成变比的置入。4、按【参数】键，光标移至参数栏，按数字键【3】【0】【参数】键，然后按【 ? 】键改变兆瓦单位，完成被校表额定量程的置入，按【分格】键，光标移至总分格数栏，按数字键【3】【分格】键，光标移至分格栏默认分格为1，按【分格】键，完成被校表各项参数的置入。5、按【↑】键移动光标至电压栏根据提示，按数字键【0】上升电压幅值，也可按【监控】键，分别按电压键升，后按【电流】键转换升降。6、按【校验】键，按数字键【1】，选择自动检表，装置自动翻页，根据提示，按数字【2】选择双向表，装置将自动显示被校表需校的各点。7、按【电流】键，再操作【1】—【8】个数字键，上升或下降电流幅值对准被校表分格，按【计算】键，可显示该点的误差，根据提示完成校表。

<甘肃>天正华意电气设备有限公司 大功率标准源甘肃品牌厂家
大功率标准源甘肃品牌厂家 <甘肃>天正华意电气设备有限公司

甘肃交流采样现场校验仪 如需进行其它档位、其它相别的源校准时，只要按“7”键切换到所需校的档位，再按数字键“8”选择其它相，选好后按本节A．2校准方法校准。档　位 交流电压档位表校准在图29界面中，按“9”键进入“交流电压档位表校准”界面如图31。同样通过数字键“7”选择档位；数字键“8”切换相别；数字键“9”可切换到交流电压档位“源校准”。其校准方法与源校准一样。C 存储每完成一档的各相电压档位源、表校准后，先按“存储”键再按“OK”键以确认新的校准系数。D 复位完成全部交流电压和交流电流校准工作后，按“复位”键装置进入开机初始状态。只有按了“复位”键以后新的校准系数才起作用。如果未按“复位”键而按“返回键”退出档位校准回到主菜单，又由主菜单进入源操作界面或校表界面，装置将执行校准前的数据而不是校准后的数据。5．7. 2. 1. 2 交流电流校准在任意档位校准界面中，按屏幕下方的“交流I”键即可进入“交流电流档位源（表）校准”界面。交流电流校准也分为交流电流档位“源校准”和交流电流档位“表校准”。其校准操作与交流电压校准方法一样。5．7. 2. 1. 3 直流电压校准直流电压校准分为直流电压档位源零点校准、直流电压档位源满度校准、直流电压档位表零点校准、直流电压档位表满度校准。其中“直流电压档位表零点校准”、“直流电压档位表满度校准”用于测量变送器输出的内置标准表的校准。A 直流电压档位源零点校准A．1 在任意档位校准界面中按“直流U”键，即可进入“直流电压档位源零点（表零点、源满度、表满度）校准”界面。可通过数字键“9”、“0”选择“直流电压源零点校准”界面如图32。“8”键在此无效，因为直流只有一相输出。

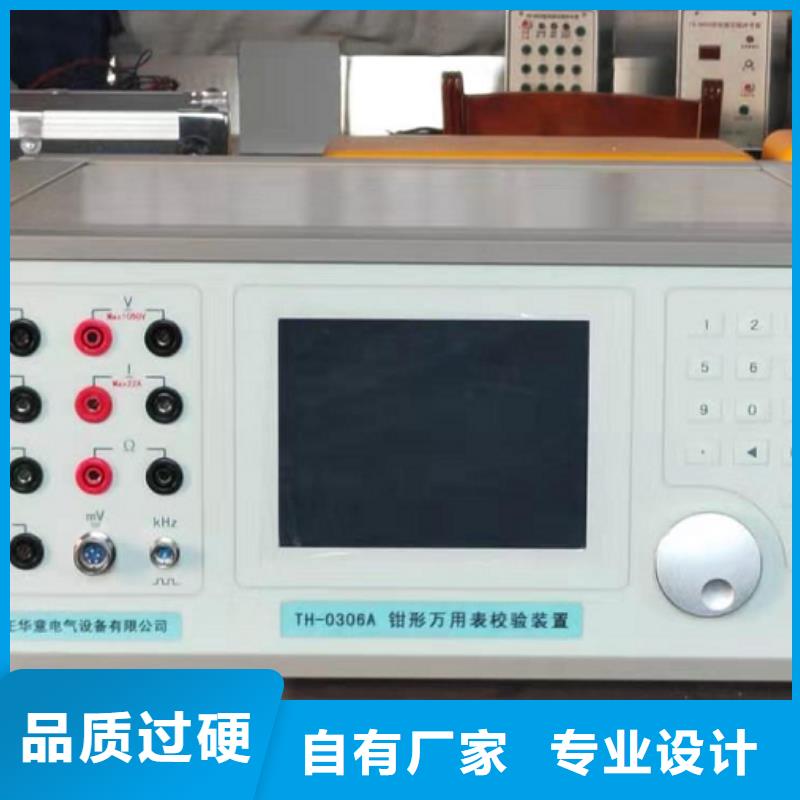

甘肃交流采样现场校验仪 多功能电参数现场分析仪是通过在线检测单相/三相电能表、计量装置的综合误差从而初步判断该装置是否存在故障，并能准确找出故障点的综合检测仪器。该产品保留钳型万用表的外形，增加了多种电力系统专用功能，体积小，功能齐全，使用更方便。在使用本仪表前，请仔细阅读使用说明书并请注意有关工作准则。二、工作准则使用注意事项2.1 当仪表或测试表笔外观破损时，请不要使用。2.2 仪表只有和所配备的测试表笔一起使用才符合标准的要求。2.3 手握钳表测量时，应将手指放在表身的护环后面。2.4 当屏幕显示时，表示低电量，请及早更换电池，避免错误读数。2.5 当长时间不使用时，请将电池取下，并避免存放于高温高湿的地方。三、功能及特点3.1 电流回路测量均由高精度钳型电流互感器完成。3.2 在线校验单相电能表(带CT或不带CT)电表误差。3.3 可在线用实测电能的瓦秒法检测高压和低压单/三相电能表(带CT或不带CT)基本误差及综合误差。3.4 在不停电，不改变计量回路接线的情况下检测出计量装的各种故障。3.5 测量电压、电流、功率、相角、功率因数、频率等多种电参量。3.6 实时测量低压计量装置的CT变比。

<甘肃>天正华意电气设备有限公司 大功率标准源甘肃品牌厂家 <甘肃>天正华意电气设备有限公司

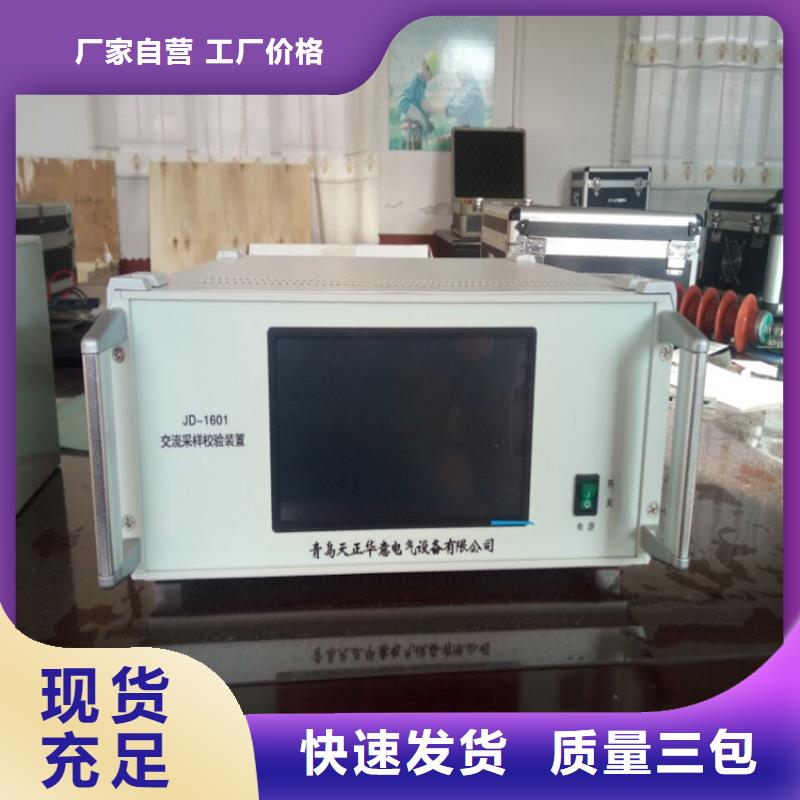

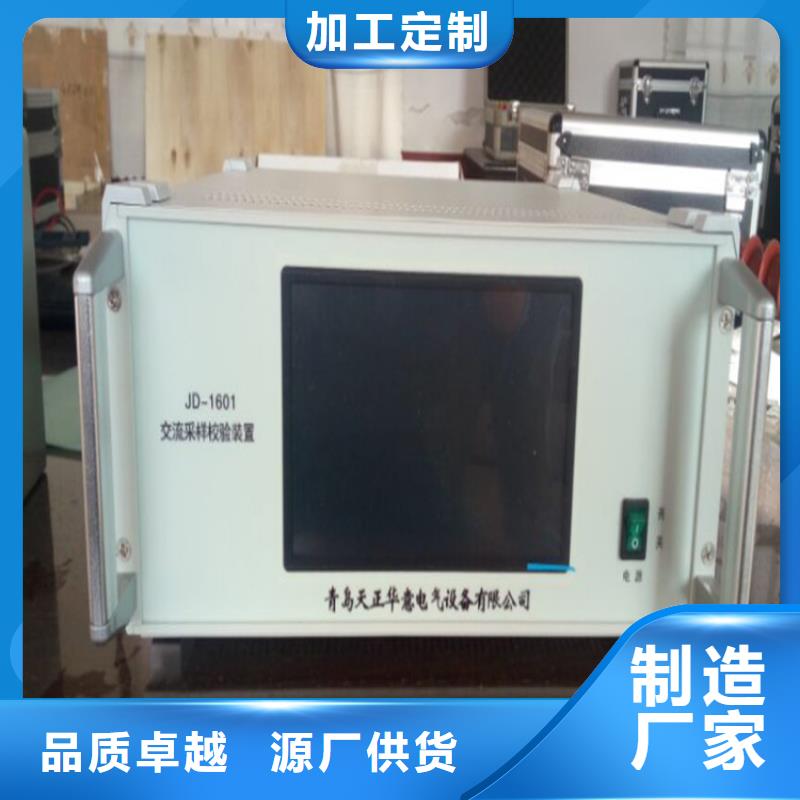

甘肃交流采样现场校验仪三相交流采样在线校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。

甘肃交流采样现场校验仪 在“交流电量送数”界面中分别按“1”、“1”、“0”、“.”键（“手动送数”栏里显示为“＋110.000”），再按屏幕下边的“电压”键，则电压输出为220V；⑵此时可按屏幕下边的“步进”键，退出“交流电量送数”界面，回到“交流电流输出设置”界面中再按屏幕下边的“送数”键，重新进入“交流电量送数”界面里，分别按“1”、“0”、“0”、“.”键（“手动送数”栏里显示为“＋100.000”），再按屏幕下边的“电流”键，则电流输出为2.5A；也可直接分别按“0”、“0”、“0”、“1”、“0”、“0”、“.”键（“手动送数”栏里显示为“＋100.000”）以补零移位的方式输入“”，再按屏幕下边的“电流”键，则电流输出为2.5A；⑶按屏幕下边的“步进”键，退出“交流电量送数”界面，回到“交流电流输出设置”界面中再按屏幕下边的“送数”键，重新进入“交流电量送数”界面里，此时可分别按“0”、“.”、“5”、“”键（“手动送数”栏里显示为“＋0.50000L”），再按屏幕下边的“因数”键，则功率因数输出为0.5L；也可分别按“3”、“0”、“.”键（“手动送数”栏里显示为“＋30.0000”），再按屏幕下边的“角度”键，则功率因数输出为0.5L；⑷按屏幕下边的“步进”键，退出“交流电量送数”界面，回到“交流电流输出设置”界面中再按屏幕下边的“送数”键，重新进入“交流电量送数”界面里，分别按“5”、“1”、“.”键（“手动送数”栏里显示为“＋51.0000”），再按屏幕下边的“频率”键，则频率输出为51Hz；到这里，“送数”方式完成各电量幅值的上升操作。

<甘肃>天正华意电气设备有限公司 大功率标准源甘肃品牌厂家

甘肃交流采样现场校验仪 内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置；⑵ 频率栏中显示值在没有交流电压、电流信号时，显示为“38.110”，有交流电压、电流信号时，则显示实际“市电”频率值。当对频率进行“送数”操作或在按屏幕下边六个按键中对应“频率”的空白键进入“交流频率输出设置”界面后，按数字键“9”（市电/标频）键，将频率由“市电”状态转成“标频”状态时，则频率栏中显示“标频”值。注：对于频率进行步进操作时，必须先将频率由“市电”状态转成“标频”状态，否则按“1～5”键步进调节无效；⑶ 在图4中按屏幕下边六个按键中对应“因数”的空白键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后 ，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前电压、电流的档位；相别、接线方式的状态；设置电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。

<甘肃>天正华意电气设备有限公司 大功率标准源甘肃品牌厂家
<甘肃>天正华意电气设备有限公司

甘肃交流采样现场校验仪电压、电流、频率相位的大小调节都必须先按一下相应的功能键后方可调节（在VFD显示屏上的相关位置有方块符号作提示）＊ 本校准仪设置相位（零度）自校准功能，相位在自校前，显示屏上PF值为------，Φ前面有×号，表示此时相位值未经校准。自校前请先接入被检表（功率表、相位表、功率因数表），在电压、电流输出都大于满量程的50％的情况下，按 键，显示闪烁数秒后，自校完成。（自校后本机可校验相位表，误差≤0.1°；用户如对相位（角度）要求较高，请经常进行相位检查（在Φ功能下，按100％键），在进行相位检查时仍必须接入负载，显示电压电流都大于满量程50％，如相位准确则显示 Φ：OK，在电压、电流负载改变或档位改变后，相位必须重新校零。）5.6电流输出设H/L电平开关，以满足不同内阻电流表的要求，一般情况下，请拨向“L”位置，当输出电压不能满足要求时，再拨向“H”。六、注意事项：6.1 当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。6.2 电流输出连接导线的电流密度应不小于4A/mm2。6.3 电压输出在低量程档（1V），连接导线截面积应大于2.5mm2，电压输出在高量程档（100V以上），连接导线应有良好的绝缘，并注意人身。6.4 仪器过热（超温）机内蜂鸣器开始鸣叫，此时应把电压、电流输出都回零（可不关机），待蜂鸣器不叫后再继续使用。6.5 关机前请切断所有输出。

大功率标准源甘肃品牌厂家

甘肃交流采样现场校验仪须知！ 警告 切勿在电流输出端开路状态下进行电流输出操作。切勿在电压输出端短路状态下进行电压输出操作。 在接通电源前请确认供电电压为220V。 切勿在爆炸物、蒸汽、可燃气体或灰尘附近使用本装置。 装置供电系统应可靠接地。切勿让装置内部进水。 非专业人员请勿私拆本装置。2. 技术要求2.1 基本要求 本仪器符合标准GB8587-86《测量仪器环境试验总纲》中Ⅰ组仪器的规定:额定工作温度18℃～22℃，湿度≤86％RH，允许工作在5℃～45℃。2.2 供电电源 额定电压：220V±5％ 额定频率：50HZ±5％2.3 消耗功率 约15W2.4 预热时间 在额定工作环境下，计量需30分钟 2.5 外形尺寸380mm×290mm×110mm(L×B×H)2.6 重 量 7Kg3. 性能指标3.1 电 压3.1.1 测量范围： 60V～400V3.1.2 额定电压量程： 60V、100V、200V、400V3.1.3 准确度：3.0V～600V 误差≤±0.03％（读数）±0.02％（满度）0.05级；3.1.4 显示方式：直读、100分格两种（5 1/2显示）3.1.5 输入阻抗：R≥2MΩ3.1.6 温度系数：5℃～45℃内优于 10PPm/℃3.2 电 流3.2.1 测量范围： 1A～12A3.2.2 额定电流量程： 1A、5A、10A、CT(10A钳形互感器)3.2.3 不确定度：1A～10A误差≤±0.03％（读数）±0.02％（满度）0.05级CT误差≤±0.12％（读数）±0.08％（满度）0.2级3.2.4 显示方式：直读、100分格两种（5 1/2显示）3.2.5 输入负荷： 0.1VA3.2.6 温度系数：5℃～45℃内优于 10PPm/℃3.3 功 率3.3.1 测量范围：0.3W～4000W

<甘肃>天正华意电气设备有限公司 大功率标准源甘肃品牌厂家

甘肃交流采样现场校验仪 4、按【校验】键，看子菜单选择（1、自动校验，2、单点校验）按数字键【1】，本装置显示被校表的被检各点；5、按【电流】键，对准被上升电流值为准被校表分格，（因本装置的上升键由“1、2、3、4代）按【1】键可上升电流10％，【2】键为1％，【3】键为0.1％，【4】键为0.01％，下降的四键由【5】、【6】、【7】、【8】代替，操作这八个键，对准各分检点按下计算键，装置将自动显示每一个点的误差及变差；例2、校一块220V，5分格交流直读表1、将被校表与交流输出端的任意一相连接，根据主菜单按数字键【5】；选择交流电压表（如右图所示）2、装置翻页到子菜单，电压档位选择200V按数字键【4】；3、按【分格】键，光标移至总分格数，这时按数字键【2】【2】【分格】键确认，光标移至分格栏，按数字键【5】【分格】完成分格置入，4、按【参数】键，光标移至交流电压表栏，按数字参数置入，【2】【2】【0】【参数】键确认，完成被校表参数置入；5、按【校验】键，选择【1】自动校验，开始校表；6、按【电压】键操作【1】【8】，八个键，上升或下降电压幅值。
