凉山油浸式试验变压器-售后无忧

凉山试验变压器接线准备（1）将接地线一端夹在地网上，一端接于本仪器的接地端子上。注意：地网的接地点应具有良好的导电性，否则会影响测量的正确性，甚至危及人身。（2）将试验变压器的输入端（即低压侧）用专用连接线与仪器的“A”端子及“X”端子连接。（3）将试验变压器的仪表端子用专用测试线与仪器的“仪表”端子连接。（4）将市电AC220V电源用专用电源线连接到仪器的“电源输入”端子。4.2 测试步骤（1）合上电源开关，仪器显示开机状态，分闸指示等亮。（2）若调压器在零位零位指示灯亮。（3）试验过程中观察仪器电流表及电压表的变化值，达到设定的试验电压后，按下计时按钮，开始计时，计时结束后将调压器调回零位，并从市电上取下专用电源线。4.3 试验结束后现场清理（1）关闭电源开关，拔下电源线。（2）将专用测试电缆线拆除并收好，方便下次使用。（3）拆除接地线，并整理好。5、运输与保养5.1 运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。5.2 储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。5.3 防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。5.4 防曝晒仪器在室外使用时，尽可能避免或减少阳光对液晶显示屏的直接曝晒。6.随机附件6.1 电源线 一套6.2 使用说明书一份6.3 测试线 一套7、售后服务（1）本仪器严格按照标准和企业标准制造，生产过程严格执行ISO9000标准，确保仪器质量。（2）本仪器享有12个月的保质期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以维修。（3）本仪器实行三包。（4）在仪器使用寿命内，本公司将长期提供仪器的维护、使用培训、配件供应等相关服务。（5）如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取不同方式：维修指导，或返厂维修。

<凉山>天正华意电气设备有限公司
凉山油浸式试验变压器-售后无忧

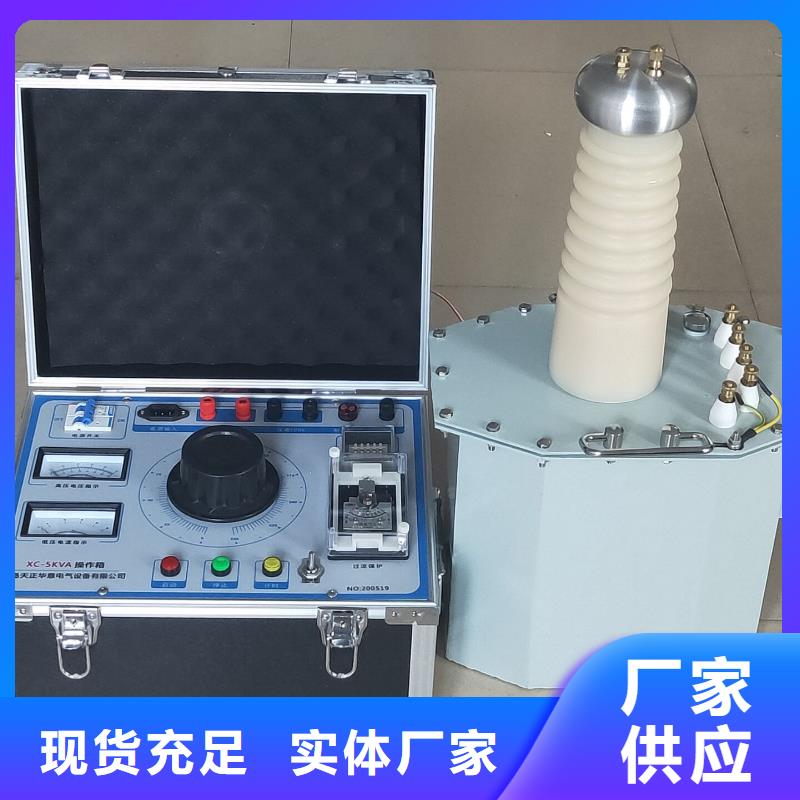

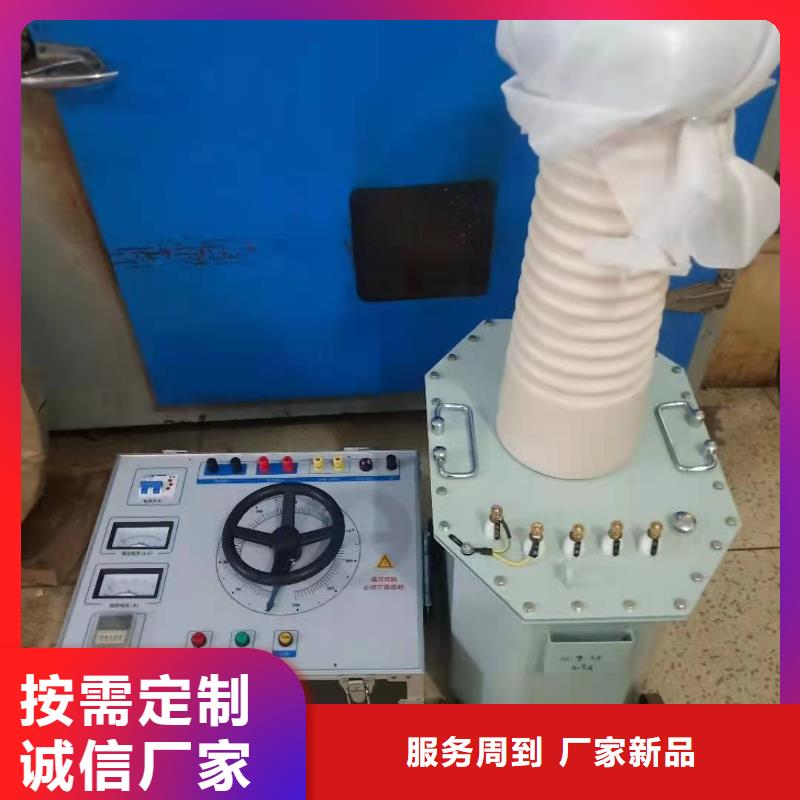

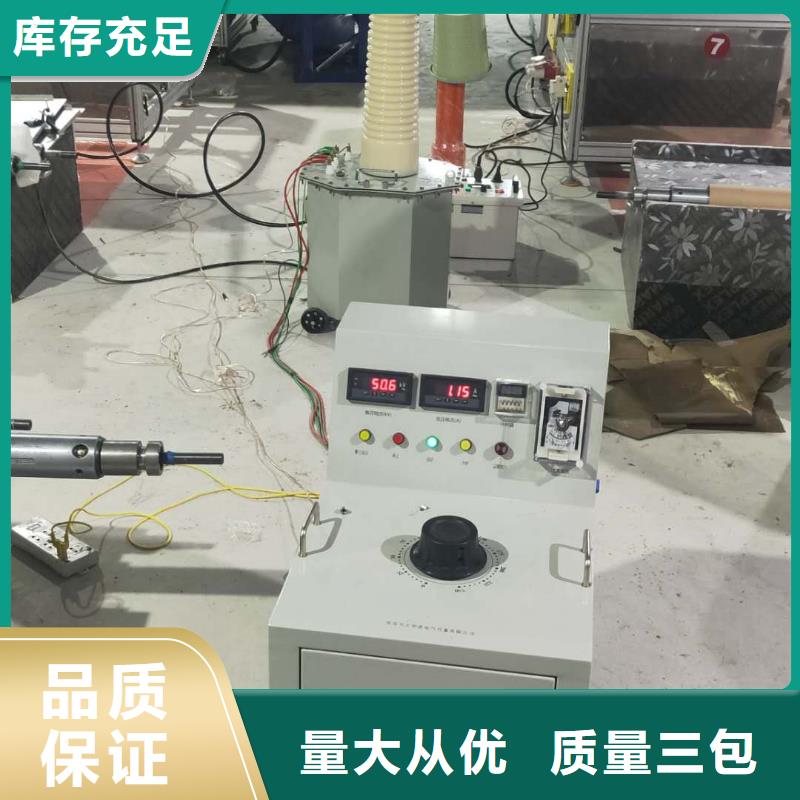

凉山试验变压器 系列工频耐压试验装置为单相变压器 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。2、TH-系列工频耐压试验装置的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压作为交流输出状态；取消短路杆时，作为直流输出状态。 无局放调压控制台是根据电力行业标准而设计的，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。功能特点：1.监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示2.保护功能：过流保护、零位启动保护、声光语言报警提醒3.采用新型时间继电器，计时范围更广（1S～99H）4.采用新型电流继电器，更、更可靠，确保人身及设备。5.试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。6.试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

凉山试验变压器尊敬的顾客感谢您购买本公司的产品。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。本公司在编写该手册的时候已尽 努力保证其内容准确可靠，但本公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了产品的安装、测量、使用、保养等等。

<凉山>天正华意电气设备有限公司
凉山油浸式试验变压器-售后无忧

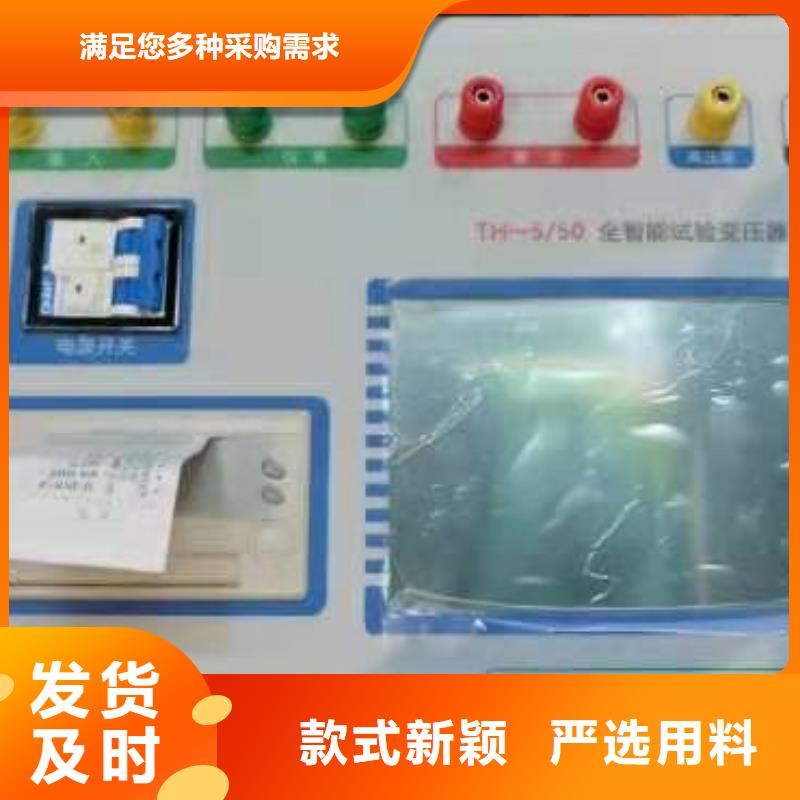

凉山试验变压器备注：电压单位为kV ，电流单位为mA ， 频率单位为Hz，时间单位为s。2.功能按键：包括工作模式、测量项目、功能、参数设置四部分。2.1 “交流”、“直流”按键：用于转换交直流工作模式。2.2 “电压”按键：用于允许或禁止保持时间捕捉的功能，窗口3如果显示“――”，表示禁止，此时按“电压”按键，则允许捕捉保持时间，并且窗口3显示保持时间。再次按“电压”按键，则再次禁止该项功能。当电压信号上升到设置的启动电压后，仪表开始计时，当电压信号下降到设置的启动电压的90％后，仪表计时停止。由于要处理瞬态信号，仪表在捕捉保持时间时电压档位被锁定，所以在不需要捕捉保持时间的场合，用户应尽量禁止保持时间捕捉，以便得到的电压精度。2.3 “电流”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示电流值。2.4 “F1”按键：用于切换窗口2的实时测量电流或电流值的显示，当本键指示灯点亮时，窗口2显示“P XXXXX”为值，否则显示实时测量值。2.5 “F2”按键：用于手动电流值。在下次电流测试开始之前，用户应及时手动已有的电流值。另外，仪表的工作模式或测量项目被转换时，电流值会自动清零。2.6 “失真度”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示失真度值。2.7 “锁定”按键：用于锁定本次测量数据。 2.8 “设置”按键：进入设置状态，或设置项换页。2.9 “”按键：循环右移位，改变设置参数的当前数码管（闪烁位）位置。2.10 “”按键：循环增加设置参数的当前闪烁位的值。3．特殊字符显示含义1）r ：显示在窗口2，提示该窗口显示的是纹波系数；2）t ：显示在窗口2，提示该窗口显示的是失真度；3）F-ERR ：显示在窗口1，提示当前输入的电压信号不可以进行失真度分析；4） -OL- ：提示当前输入的信号值超过测量范围。

<凉山>天正华意电气设备有限公司

凉山试验变压器正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。※敬告用户:由于产品不断更新说明书内容可能有所改变恕不再另行通知！本公司保留终解释权！

凉山油浸式试验变压器-售后无忧

凉山试验变压器接线准备（1）将接地线一端夹在地网上，一端接于本仪器的接地端子上。注意：地网的接地点应具有良好的导电性，否则会影响测量的正确性，甚至危及人身。（2）将试验变压器的输入端（即低压侧）用专用连接线与仪器的“A”端子及“X”端子连接。（3）将试验变压器的仪表端子用专用测试线与仪器的“仪表”端子连接。（4）将市电AC220V电源用专用电源线连接到仪器的“电源输入”端子。4.2 测试步骤（1）合上电源开关，仪器显示开机状态，分闸指示等亮。（2）若调压器在零位零位指示灯亮。（3）试验过程中观察仪器电流表及电压表的变化值，达到设定的试验电压后，按下计时按钮，开始计时，计时结束后将调压器调回零位，并从市电上取下专用电源线。4.3 试验结束后现场清理（1）关闭电源开关，拔下电源线。（2）将专用测试电缆线拆除并收好，方便下次使用。（3）拆除接地线，并整理好。5、运输与保养5.1 运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。5.2 储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。5.3 防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。5.4 防曝晒仪器在室外使用时，尽可能避免或减少阳光对液晶显示屏的直接曝晒。6.随机附件6.1 电源线 一套6.2 使用说明书一份6.3 测试线 一套7、售后服务（1）本仪器严格按照标准和企业标准制造，生产过程严格执行ISO9000标准，确保仪器质量。（2）本仪器享有12个月的保质期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以维修。（3）本仪器实行三包。（4）在仪器使用寿命内，本公司将长期提供仪器的维护、使用培训、配件供应等相关服务。（5）如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取不同方式：维修指导，或返厂维修。

<凉山>天正华意电气设备有限公司

凉山试验变压器本产品是与试验变压器配套使用的调压控制装置，调压器采用接触式调压器，电压、电流显示直观，可以方便的读取试验电压值，并具有过流保护，操作可靠，本产品具有体积小、重量轻、电压波形好等特点，是进行高压试验的理想设备。二、工作原理通过调整自耦调压器的输出电压，实现试验变压器额定范围内的工作电压调节。通过一个10KVA变压器输出AC50KV。三、主要技术指标变压器：1、连接方式：（单级）2、绝缘介质：SF63、额定容量：10kVA4、额定电压：AC50kV5、输入电压：220V6、工作频率：50Hz操作台：1、容量：10KVA2、电源输入：AC220V±10％ 50HZ3、输出电压：0~250V4、电压显示范围：AC0~50kV5、过流整定范围：0~40A

<凉山>天正华意电气设备有限公司
凉山油浸式试验变压器-售后无忧

凉山试验变压器慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其他产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。※敬告用户:由于产品不断更新说明书内容可能有所改变恕不再另行通知！本公司保留终解释权！

凉山试验变压器泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的整流。如电压硅堆的整流电流为100mA时用于60kV的试验装置中，限流电阻按R1＝60/0.1＝600kΩ选择。限流电阻还应具有足够的容量和沿面放电距离。高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。泄露试验的操作及注意事项(1) 试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。要严防将试验电压加到有人工作的部位上去。(2) 接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员的距离，被试品的外壳是否可靠接地，要按规程中所规定的内容进行试验。(3) 对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的稳定读数。(4) 试验过程中，应密切监视被试品、试验装置、微安表，一旦发生击穿、闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。(5) 试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。

凉山油浸式试验变压器-售后无忧

凉山试验变压器本产品是与试验变压器配套使用的调压控制装置，调压器采用接触式调压器，电压、电流显示直观，可以方便的读取试验电压值，并具有过流保护，操作可靠，本产品具有体积小、重量轻、电压波形好等特点，是进行高压试验的理想设备。二、工作原理通过调整自耦调压器的输出电压，实现试验变压器额定范围内的工作电压调节。通过一个10KVA变压器输出AC50KV。三、主要技术指标变压器：1、连接方式：（单级）2、绝缘介质：SF63、额定容量：10kVA4、额定电压：AC50kV5、输入电压：220V6、工作频率：50Hz操作台：1、容量：10KVA2、电源输入：AC220V±10％ 50HZ3、输出电压：0~250V4、电压显示范围：AC0~50kV5、过流整定范围：0~40A

---
