采用新材料逃生管道对公路隧道施工应急救援通道进行了设计。 同时，新材料逃生管道的结构尺寸符合人体工程学原理，结构 简单，拆装方便。 后，通过对新材料逃生管道和钢管进行抗冲击性对比试验，验证了新材料逃生管道应用于公路隧道施工应急救援的可靠性。

逃生管道优越性能：

1、高的耐磨性，UHMW-PE制品的独分子结构，使它具有高的抗滑动摩擦能力。耐磨性高于一般的合金钢6.6倍，不锈钢的27.3倍。是酚醛树脂的17.9倍，尼龙六的6倍，聚乙烯的4倍，年磨损率平均值 0．58㎜ ,大幅度提高了管道的使用寿命。

2、高的耐冲击性，在现有的工程塑料中本产品的冲击韧性值高，许多材料在严重或反复炸的冲击中会裂纹、损、碎或表面应力疲劳。本产品按GB1843标准，

3、优良的化学稳定性，本产品可以耐烈性化学物质的侵蚀，除对某些强酸在高温下有轻腐蚀外，在其它的碱液、酸液中不受腐蚀。可以在浓度小于80%的浓盐酸中应用，在浓度小于75%的硫酸、浓度小于20%的硝酸中性能相当稳定。

4、表面非附着性，本品由于摩擦系数小和无性，因此具有很好的表面非附着性。现有的材料一般在PH值为9以上的介质中均结垢，本品则不结垢，这一性对火电站用于排粉煤灰系统有重大意义。在原油、泥浆等输送管道方面也非常适用。

5、耐环境应力开裂性优， 抗环境应力开裂>4000h ;弹性模量是PE100的1.5倍以上； 抗疲劳强度>50万次。

6、其他性，本品还有吸能、吸噪音、抗静电、对中子具有屏蔽能力、不吸水、比重轻。容易机械加工、可着色等突出性。

隧道逃生管道铺设简介：
      一种隧道施工事故中管道逃生系统，在离施工隧道的开挖掌子面一定距离的位置设置棚架，棚架与逃生管道的一端连接；通常距离开挖掌子面不大于26米，台阶法施工时不大于21米。逃生管道的另一端靠近施工隧道的二级衬砌段。本实用新型提供的一种隧道施工事故中管道逃生系统。

隧道逃生管道对管材的要求：

1. 逃生管道尽量与隧道车（人）行横洞相连接，形成网状逃生通道。

2. 对逃生管道设置不到位的，严禁开挖作业。

3. 要保证高分子抗冲击逃生管道厚度不小于20mm

4. 高分子抗冲击逃生管道外径不小于Φ630~800mm

5. 逃生管道每节管长宜为2米——3米

6. 高分子逃生管道配件连接方便，可手动拆卸，连接牢固

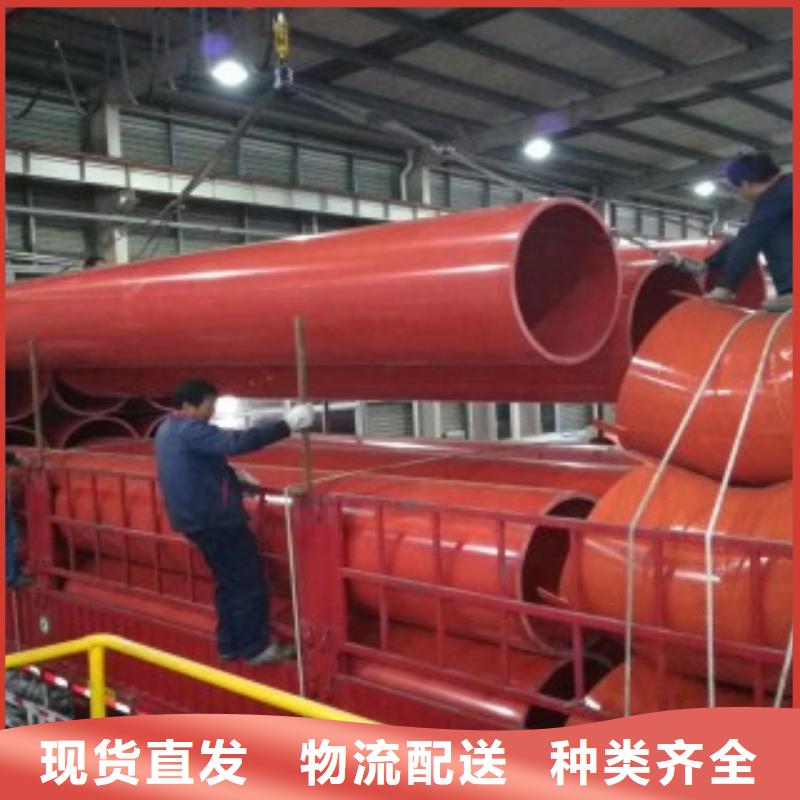

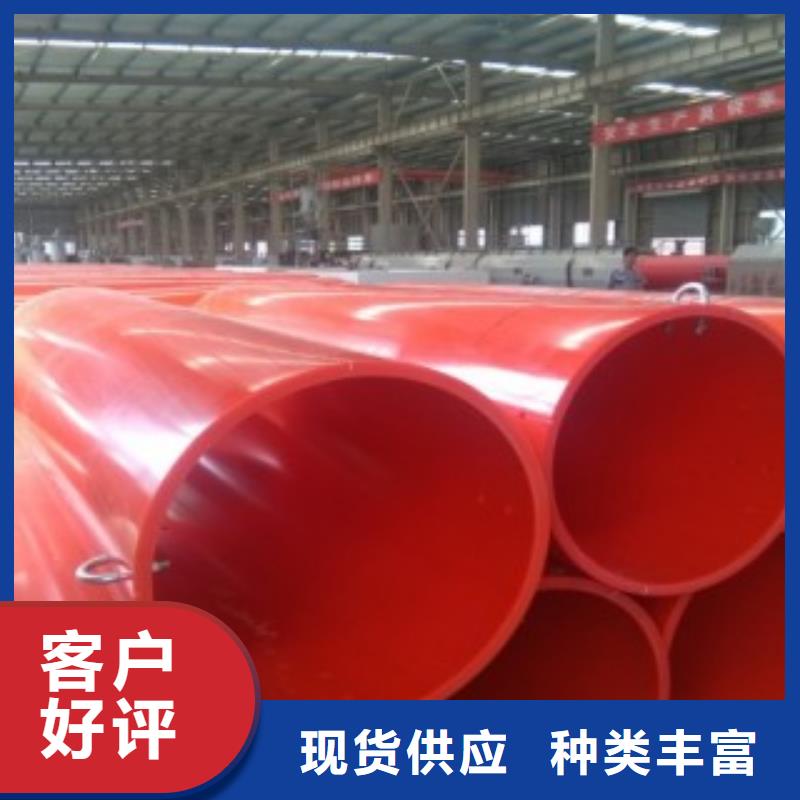

      我公司生产的隧道逃生管道采用高分子为原材料，代替普通钢管，高分子隧道逃生管道所用管材采用Φ800mm，管节长度为3m，壁厚30mm，管节间可采用链条、抱箍、金属连接件连接，为保证管道承受坍塌体的压力，对采用的材质管材，必须确保其承压能力和连接头的牢固，并经试验室具体试验后，方可用于隧道中。

隧道逃生管道优异性：
    隧道逃生管道具有优异的综合性能，具有 其他工程塑料无可比拟的耐冲击性、抗压性、耐磨损、抗老化、轻质性，且耐化学腐蚀、卫生、不易 粘附，在国外被称为“神奇的塑料”。因此，其在机械、交通运输、纺织、造纸、矿业、农业、化工等领域，具有广泛的引用前景。
重量轻、仅为钢管重量的1/8左右，拆装和搬运方便。
管道韧性好、抗冲击强度高，受到强外力冲击时瞬间变形，吸收大量冲击能量，然后迅速恢复原来形状，为公路隧道施工救生应急救援提供了极为可靠的保障。
管道环刚度高、耐压性好、不易变形，在公路隧道施工中发生坍塌时，承压能力和抗环境破坏能力远远超过一般管道。

隧道逃生管道安装施工注意事项：

1. 施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料，除整节隧道逃生管，新材料逃生管外应同时备足1米、2米、3米短节管道、转接接头。

2. 隧道逃生管道，新材料逃生管经加工使用，结合材质及现场实际情况分别进行加工，连接简单、牢固、紧密可靠，且在地面做好临时固定措施，施工时管口可加临时封盖，并易于打开和封闭。

3.  隧道逃生管道，新材料逃生管所用管材采用φ800mm的新材料逃生管道，管节长度为3m，壁厚30mm，管节间可采用直径大于逃生管道直径的套管连接，每端连接1m,采用橡胶圈或木楔临时固定。为保证管道承受坍塌体的压力，对采用的材质管材，必须确保其承压能力和连接头的牢固，并经试验室具体试验后，方可用于隧道中。

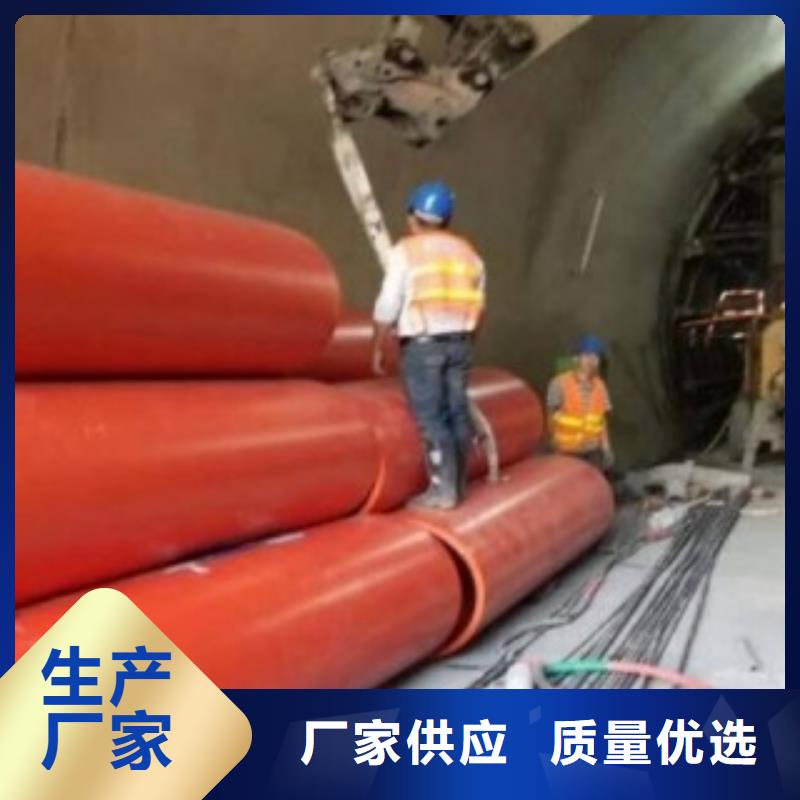

4. 隧道逃生管道，新材料逃生管采用φ800mm的承插新材料逃生管管道，设置起点为施作好的二衬端头处，距二衬端头距离不得大于5米，从衬砌工作面布置至距离开挖面20m以内的适当位置，新材料逃生管逃生管道沿着初期支护的一侧向掌子面铺设，管内预留工作绳，方便逃生、抢险、联络和传输各种物品，承插新材料逃生管管道纵向连接可采用链条等措施，防止坍塌时将新材料逃生管管道冲脱。

5. 隧道逃生管道，新材料逃生管在二衬台车移动就位过程中，临时拆移时应逐节拆除，严禁一次拆除到位，以随时确保逃生管道的效用。

6.隧道逃生管道在经过掘进台阶时，应按顺延台阶布置，安装135°转接接头顺延，其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。
7.设置的逃生管道应平整、干燥、顺畅，不得作应急逃生以外用途。
8.逃生管道布设长度为100m。
隧道逃生管道工程案例

中铁十二局仁博高速公路（广东省韶关市新丰县隧道逃生管道）

云南云岭高速公路交通科技有限公司（云南省西双版纳勐腊县隧道逃生管道）

中铁十九局集团云桂铁路云南公司（云桂铁路云南段正线隧道逃生管道）

中铁二院云桂铁路配合消防项目部（云桂铁路施工部隧道逃生管道）

中交四航局云桂铁路项目部（云桂铁路项目二分部那莫一号隧道逃生管道）

中铁隧道局云桂铁路项目部（云桂铁路项目三分部隧道逃生管道）

中铁十局云桂铁路项目部（云桂铁路项目隧道逃生管道）

中铁十二局沪昆铁路项目部（中铁十二局集团湖南段项目部隧道逃生管道）

中铁十九局云桂项目部（中铁十九局集团云桂铁路项目部隧道逃生管道）

隧道逃生管道选材的依据：

隧道逃生管道首先要满足抗冲击的需求，要能够经受大石块的强烈撞击不变形，以防在隧道塌方时能够及时挽救施工人员的生命。

高分子隧道逃生管道在抗冲击性能上能够完全满足抗冲击的需求，在和钢管的抗冲击对比试验中，高分子隧道逃生管道完胜钢制的逃生管道，从10米高空落下的大石块砸中高分子隧道逃生管道之后，管道几乎没有任何变形，而钢管则被砸扁，不能恢复。

高分子隧道逃生管道虽为塑料管，但是其分子量高，平均分子量达到300万左右，管道的柔韧性和抗冲击性能非常优越，远远超过钢管，几乎是钢管抗冲击性能的2倍。

我公司料科技股份主营;隧道逃生管道，高分子隧道逃生管道。DN800*30mm，厂家批量生产，直接发货，价格便宜，欢迎新老客户前来参观考察。

隧道逃生管和钢管抗冲击性能对比：
通过将尺寸规格相近的高分子量聚乙烯隧道逃生管道与钢管分别进行抗冲击试验，论证超高管应用于公路隧道坍塌逃生应急救援的可行性。
试验材料
1、Q235螺旋缝埋弧焊钢管，规格为Φ620×10。 屈服强度σ1=215GPa，弹性模量弹性模量E1=210MPa；泊松比ν1=0.25。
2、高分子量聚乙烯隧道逃生管道（分子量约为250万），规格为Φ800×30 , 屈服强度σ1=3.7GPa，弹性模量E1=700MPa；泊松比ν1=0.42。
试验要求及方法
  采用尺寸规格相近的钢管与高分子量聚乙烯隧道逃生管道从距圆管顶部的高度H为10m的地方将重物自由释放，进行冲击对比试验，验证高分子量聚乙烯隧道逃生管道的可靠性。

实验结果：高分子量聚乙烯隧道逃生管道受到冲击后，石块被弹出，管道几乎没有受到损伤，耐冲击性能良好；钢管在受到冲击后，管道被砸扁，发生 性形变。

高分子隧道逃生管施工注意事项：

1.同时结合自身实际，落实具体实施办法和推进计划，确保隧道逃生管道安装和施工的有序开展，同时备足通风管道、高压水管应急食物箱、救护箱。

2.加强教育培训，定期开展应急演练。

3.施工期间注意保护隧道逃生管道畅通。

4.建立完善各项制度

5.项目现场负责人带班领导及隧道工区现场生产负责人要高度重视逃生通道及救生管道设置的重要性，并把此项工作作为施工强制性要求，不折不扣的执行。

6.隧道工区掘进工作面严格按要求进行设置隧道逃生管道、积极组织管道安装，逃生管道安装完毕后，及时报监理进行检查和验收。对未按规定安装或一个星期内安装未完成的，坚决进行停工处理。

高分子隧道逃生管尺寸设计的依据：
根据应用人体测量学的先驱美国专家阿尔文·R·蒂利对人体测量学的研究成果可知，人在爬行移动时，较舒适的情况下爬行高度为800mm，爬行长度为1520mm，阿尔文·R·蒂利指出，在全身进入式上下通行的圆形洞口底部出入口爬行通过时，圆管的***小直径为800mm。

因此，公路隧道施工新型应急救援通道的内径必须≥585mm，才能保证人体的正常 通过。 同时，考虑到公路隧道施工现场的实际情况，应急救援通道的外径不宜过大，否则对施工的影响较大，故取高分子量聚乙烯隧道逃生管道的外径：800mm。
