唐山介质损耗测试仪然后可以点击“参数设置”进去设置菜单选择“CVT同时测试”（如图5—10）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—11）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—12）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT同时测试注意: 外屏蔽应接地，可以不悬空，允许放置地上使用，仪器软件对测试线分布参数进行了修正。注意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.4、CVT变比测试首先根据相应的接线提示接好仪器外部的连线， 进入CVT测试菜单在参数设置中选择“CVT变比测试”然后返回开始测试界面（如图5—13），长按“启动测试”开始测量（如图5—14），测试完成后自动显示测试结果（如图5—15）。测试结果自动保存，可点击 “打印”按钮打印本次测试结果。 5—165.5、正反同测首先根据相应的接线提示接好仪器外部的连线， 进入正反同测菜单，在参数设置中选择设置需要测试的高压电压，然后保存返回（如图5—16），长按“启动测试”开始测量，测试完成后自动显示测试结果（如图5—17）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。

唐山介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

水溶性酸自动测定仪 2023实时更新(今日/修改) <唐山>天正华意电气设备有限公司

唐山介质损耗测试仪 抗干扰四通道介质损耗测试仪说明书一、仪器概述介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的基本方法。抗干扰四通道介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。 二、措施1、使用本仪器前一定要认真阅读本手册。2、仪器的操作者应具备一般电气设备或仪器的使用常识。3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。4、仪表应避免剧烈振动。5、对仪器的维修、护理和调整应由专业人员进行。6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。7、由于测试设备产生高电压，所以测试人员必须完全严格遵守操作规程，防止他人接触高压部件和电路。直接从事测试的人员必须完全了解高压测试线路，及仪器操作要点。非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。8、仪器的调整维修和维护，必须在不加电情况下进行，如果必须加电，则操作者必须非常熟悉本仪器高压危险部件。9、保险管损坏时，必须确保更换同样的保险，禁止更换不同型号保险或将保险直接短路使用。

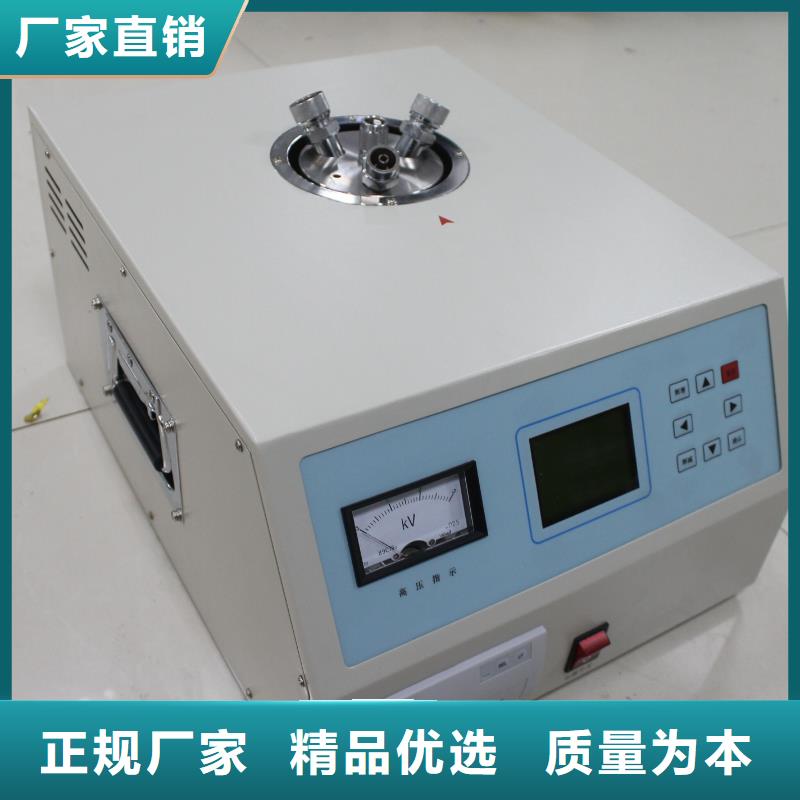

唐山介质损耗测试仪设备自动化程度高，可自动完成油杯清洗；三、产品主要技术指标测 量 范 围： 电容量 5pF～200pF相对电容率 1.000～30.000介质损耗因数 0.00001～100直流电阻率 2.5 MΩm～20 TΩm测 量 精 度： 电容量 ±(1％读数＋0.5pF) 相对电容率 ±1％读数介质损耗因数 ±(1％读数＋0.0001)直流电阻率 ±10％读数分辨 率： 电容量 0.01pF相对电容率 0.001介质损耗因数 0.00001测温 范 围： 0～125℃温度测量误差： ±0.5℃交流实验电压： 0～2000V连续可调，频率50Hz直流试验电压： 0～500V 连续可调功　耗： 100W外型 尺 寸：420mm＊380mm＊385mm总 重 量： 21Kg四、使用条件 1. 环境温度 0～40℃2. 相对湿度≤80％3. 工作电源 AC 220V（1 ± 10％）4. 电源频率 50 Hz (1 ± 10％)5. 功率消耗＜200 W五、面板说明油介质损耗及电阻率测试仪图1图21. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2．打印机 打印单次及多次测试结果的平均值；3．电源插座及开关良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断4．油杯 测试油样的容器5．测量信号插座用于插接测量信号线6. 温度信号线 打开后放入或取出油杯，关闭后方可进行测试；7. 接地柱可靠的地线连接柱六、操作步骤图解1.将测量信号线和温度信号线如图2连接完好。

<唐山>天正华意电气设备有限公司 水溶性酸自动测定仪 2023实时更新(今日/修改)

唐山介质损耗测试仪高压输出HV插座安装位置：如图4—2—?，外设保护门。功能：仪器变频高压输出；检测反接线试品电流；内部标准电容器的高压端。接线方法：插座中心连接红色高压线芯线；金属外壳连接红色高压线屏蔽层；正接法时芯线和屏蔽层都可以作加压线对被试品高压端加压；反接法时只能用芯线对被试品高压端加压，若试品高压端有屏蔽极（如高压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。注意： 在启动测试的过程中此插座带有高压有触电危险，禁止触碰高压插座及与之相连的相关设备。 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。测试过程中应保证插座中心红色高压线芯线与被试品高压端零电阻连接，否则可能引起测量结果的数据波动。4.13、高压线屏蔽接地端子安装位置：如图4—2—?。功能：仪器测试时高压线抗干扰接地。注意： 接地线不要靠近高压接头，否则会引起高压放电，出现升压失败。测试时请不要关闭接地保护功能，仪器的接地必须可靠。五、使用说明5.1、主菜单地线良好接入，打开电源开关，进入主菜单（如图5—1）；选择右边界面相应的测试选项进行测量。※ 注：仪器启动测试后，紧急情况需要停止，可直接按紧急停机！图 5—15.2、一般测试图 5—2 图 5—3图 5—4首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“一般测试”选项，进入下一级一般测试菜单（如图5—2）。然后可以点击“参数设置”进去设置菜单（如图5—3）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回一般测试界面，点击“取消”则不保存本次修改并返回一般测试界面。

<唐山>天正华意电气设备有限公司
<唐山>天正华意电气设备有限公司

唐山介质损耗测试仪当设置为“外电极”时，主菜单界面的实时温度状态指示区显示的温度就为外电极的实时温度；而在“加热测试”，当“外电极”温度达到“预设温度”时，设备会停止加热，将保持在预设温度点；“自动测试”时，将会在“外电极”温度达到“预设温度”的一瞬间启动测试。当设置内电极或平均温时，设备就会在相应条件下的运行。3)HV（tgx）设置方法：该设置项一般设置为“2000V”AC，直接点击“XXXX(AC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为tgx、Cx、εr的测试电压，在测试时，设备将按照设置的电压，进行加压测试。4)HV（Rx）设置方法：该设置项一般设置为“500V”DC，直接点击“XXX(DC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为Rx、ρ的测试电压，在测试时，设备将按照设置的电压，进行加压测试。5)自动打印设置方法：直接点击“开、关”文字上，按“↑、↓”进行自动打印的开启和关闭的切换。用途：基于“自动测试”模式下，测试完成后，是否自动打印数据的设置。6)tgx Cx 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“tgx、Cx、εr”测试项进行测试；如选择“关”时，则不会对该测试项测试。7)Rx、ρ 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“Rx、ρ”测试项进行测试；如选择“关”时，则不会对该测试项测试。

<唐山>天正华意电气设备有限公司 水溶性酸自动测定仪 2023实时更新(今日/修改)

唐山介质损耗测试仪 注 意：如果打开高压盒电源开关指示灯不闪烁，可能是电池没电了，需要充电。4.9、高压测量接线柱安装位置：如图4—2—⑨。功 能：反接法测量时，被试品的测量输入插座。注 意：高压小于等于12 kV，电流小于等于15A。4.10、高压接线柱安装位置：如图4—2—⑩。功 能：测试高压接线柱，反接法测量时被试品的高压屏蔽极。注 意：高压小于等于12kV。4.11、高压盒电源开关和充电插座安装位置：高压盒底面，如图4—2—11。功 能：高压盒电源开关和充电插座。注 意：高压盒内置锂电池电量可以在手持终端主界面查看。不使用时请及时关闭电源开关，以免电池掉电。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.12、低压盒电源开关安装位置：如图4—2—12。功 能：低压盒电源开关。注 意：不使用时请及时关闭，以免电池掉电。4.13、低压盒电源指示灯安装位置：如图4—2—13。功 能：打开低压盒电源开关则指示灯一直亮。注 意：如果打开高压盒电源开关指示灯不亮，可能是电池没电了，需要充电。4.14、低压盒充电插座安装位置：如图4—2—14。功 能：低压盒内置锂电池充电插座。注 意：电池电量可以在手持终端主界面查看。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.15、测试主机2.4G天线插座安装位置：如图4—2—15。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.16、低压测量接线柱安装位置：如图4—2—16。功 能：正接法测量时，被试品的测量输入插座。注 意：电流小于等于15A。4.17、接地接线柱安装位置：如图4—2—17。功 能：测试主机接地接线柱，正接法测量时被试品的低压屏蔽极。

<唐山>天正华意电气设备有限公司
水溶性酸自动测定仪 2023实时更新(今日/修改)

唐山介质损耗测试仪．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的；9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员；10．仪器应可靠接地，接地不好可能引起机器保护或造成危险。11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。13．仪器应注意防潮，防剧烈振动；14．当现场干扰较大，用单频无法得到确定结果时，应使用异频测量，其它情况应使用单频测量。15．当发出测量指令后，较长时间（1分钟）屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测。16．试品短路将无法测量，仪器自动保护。17．打印机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。

唐山介质损耗测试仪时间设置从主菜单左上角的“时间设置”小方格直接点击进入时间设置子菜单（如图5—4）。栏是年、月、日，第二栏是时、分、秒；需要调整哪项数值，只需点击对应后面的数字，即可弹出一个虚拟数字键盘，从键盘输入需要修改到的数值即可。如键盘挡住需要修改的项目点击键盘右下角的“关闭”即可关闭键盘。用户调整完成后按“保存并退出”键即可保存并返回主界面。如不想保存本次修改数据，可点击“放弃并退出”即可保留原来的时间数据部保存本次修改值。图 5-4六 参考接线（具体接线请参阅相关规程）注意：1、高压必须为正弦波，使用串联谐振的方式提供高压。2、在启动之后的测试过程中请保持高压电压稳定以及频率固定不变，否则将会导致测试结果不正确。3、有高压时，严禁人员接触测试主机。4、测试完成后确保高压已经断开，并使用放电棒或接地线触碰高压盒验证没有高压之后才允许拆测试线。

<唐山>天正华意电气设备有限公司 水溶性酸自动测定仪 2023实时更新(今日/修改)

唐山介质损耗测试仪尊敬的用户：感谢您选择了绝缘油体积电阻率测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的信息。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 一

<唐山>天正华意电气设备有限公司

唐山介质损耗测试仪锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。二 工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。图 2—1 测量原理图三 主要技术参数1使用条件-15℃∽40℃RH＜80％2标准电容tgδ: ＜0.005％Cn: 99.46PF耐压电压: 12KV3分 辨 率 介损tgδ: 0.001％电容量Cx: 0.001pF频率f：0.001Hz4精 度 介损△tgδ:±(读数＊1.0％＋0.040％)电容量△C x :±(读数＊1.0％＋1.00PF)频率 △f :±(读数＊1.0％＋0.10Hz)5测量范围介损tgδ无限制电流I20uA ≤ I ≤ 15A电压HV1KV ≤ HV ≤ 12KV频率 f30Hz ≤ f ≤ 300Hz6手持终端锂电池7800mAh锂电池7充电器DC12.6V 3000mA8显示方式7寸800＊480彩色液晶显示屏9操作方式工业级电容式触摸屏10手持终端尺寸(mm)270(L)×160(W)×65(H)11测试主机尺寸(mm)220(L)×180(W)×350(H)12存储器大小200 组 支持U盘数据存储13重量（手持终端）1.5Kg14重量（测试主机）5.5Kg

<唐山>天正华意电气设备有限公司 水溶性酸自动测定仪 2023实时更新(今日/修改)

唐山介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

<唐山>天正华意电气设备有限公司 水溶性酸自动测定仪 2023实时更新(今日/修改)

唐山介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

---
