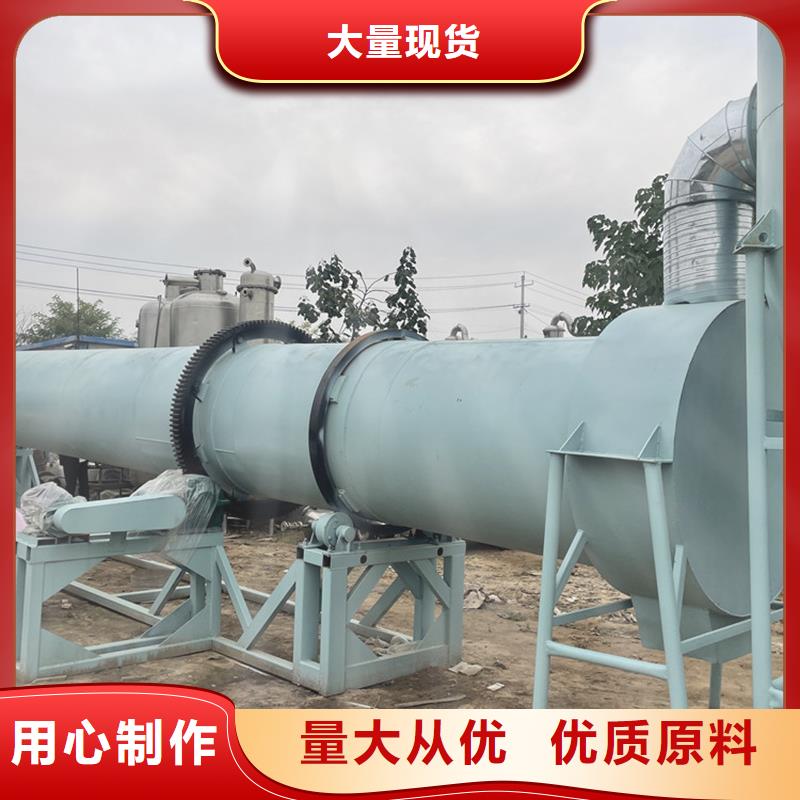

粉煤灰烘干机将湿灰先由输送机送入卧式旋切机进行破碎，以防块状物料进入烘干筒内影响烘干效果，破碎后的物料再送入烘干滚筒，筒体内有很多抄板，排列为螺旋形，通过筒体的旋转带动抄板将物料不停的抛起、扬撒，且筒壁的击打装置再次对物料进行破碎，扬起的物料与由引风系统传入的热气流充分接触，进行热交换，蒸发水分，完成干燥，由出料口排出，排出的含尘湿气经过除尘设备统一收尘。粉煤灰烘干机——节能，，环保。 粉煤灰烘干机工作原理 粉煤灰烘干系统工作原理如下：湿粉煤灰由供料装置进入三层滚筒的内层,实现顺流烘干, 粉煤灰在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此达到干燥效果，完成干燥过程。 工艺流程简介 旋风除尘器 → 袋式除尘器→ 风机 ↑ 打散喂料机→带式输送机→料斗→ 进料机→干燥滚筒→风力输送机→成品仓 ↑ 热风炉

粉煤灰烘干机的特点 1、抗过载能力强，处理能力大，燃料消耗少，干燥成本低。 2、采用顺流烘干方式，烟气与湿物料由同一侧进入烘干机，可以利用高温烟气获得很高的蒸发强度，烘干机出口温度低，热效率高。 3、采用打散装置、给料装置、排料装置、旋风除尘装置，从而杜绝了烘干机给料堵塞、不连续、不均匀和返料等现象，降低了除尘系统的负荷。 4、粉煤灰烘干机采用“调心式托轮装置”，使托轮和滚圈的配合永远呈线性接触，从而大大降低了磨损和动力损耗。 5、采用开式齿轮传动，具有结构合理、操作简便、使用寿命长、效率高、维修方便等特点。 在烘干生产过程中，以顺流式的操作居多，其主要特点有： 1、在烘干机热端，物料与热气体的温差较大，热交换过程迅速，大量水分易被蒸发，适用于初水分较高的物料。 2、粘性物料进入烘干机后，由于表面水分易蒸发，可减少粘结，有利于物料运动。用于烘干湿煤时，可避免高温气体直接接触干煤引起着火。 3、顺流操作的热端负压低，能减少进入烘干的漏风量，有利于稳定烘干机内热气体的温度及流速。 4、喂料与供煤同设与烘干机的热端，车间布置较方便。 5、顺流操作的烘干机出料温度低，一般可用胶带输送机输送。
