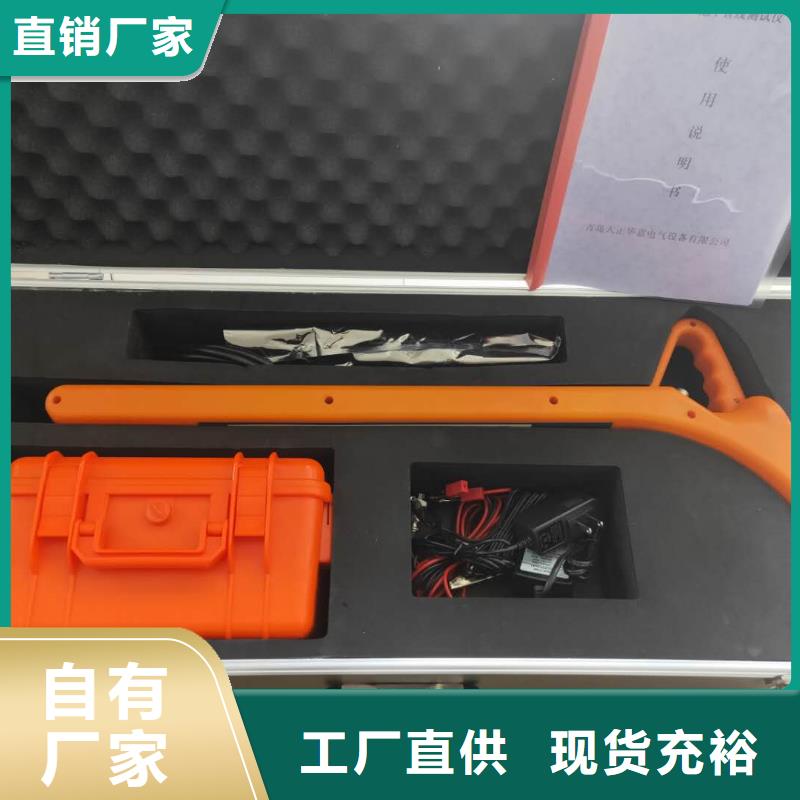

地埋电缆管线探测仪发射钳：适用于卡钳耦合法。发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ150mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。接收机：用于管线路径探测、电缆识别和接地电阻测试。内置多个屏蔽3D天线，可对发射机产生的640Hz、1280Hz、10kHz等6种不同脉冲编码电流信号进行有效识别。也可识别50Hz和250Hz工频信号和中心频率为33kHz、82kHz的射频信号。使用3.5寸彩色液晶屏，实时动态显示360°管线路径指示，深度、电流和管线相对位置。柔性电流钳：用于电缆识别。该电流钳为罗氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉宽频率信号，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。听诊器：用于电缆识别。与鼠标形状相似，可快速感应识别发射机或线缆中的电流信号，弧形传感器设计，贴合电缆表面。配合本产品发射机、接收机，能实现柔性电流钳的大部分功能，可在大部分场合替代柔性电流钳进行电缆识别。使用时将听诊器沿着线缆方向紧贴被测电缆线即可，极其适合于一些不易于使用电流钳圈起线缆测试的场合。特别提示：停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

地埋电缆管线探测仪卡钳耦合法卡钳耦合法适用于管线外露，但无法（或不允许）接触其金属部分，而且管线两端都接地的情况（特别适用于电力电缆）。卡钳耦合法发射信号的电路模型可以等效为变压器：卡钳的磁芯作为变压器磁芯，卡钳内部绕线为变压器的初级，管线－大地回路等效为变压器的次级（单匝），发射机提供初级电流，管线－大地间耦合产生次级电流。耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小则电流越大，反之电阻越大电流越小，小到一定程度则无法进行正常探测。卡钳耦合法发射信号的优点在于使用方便，无须和管线进行电气连接，对管线的正常运行不会产生任何影响，而且能够减少对其他管线的感应；缺点在于耦合出的电流小于直连法，尤其是要求管线两端必须接地良好，有些管线不能满足此要求。1、卡钳连接将发射机附件连接线缆（两端为红色5芯插头）的一端插入发射卡钳插座，另一端插入发射机的输出插座。 图2-2-1 卡钳法附件连接2、卡住管线将卡钳卡住管线的裸露部分，如下图所示： 图2-2-2 卡钳耦合法注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。?卡住管线时，确保卡钳的钳口完全闭合，并确保钳口无异物、不生锈。

地埋电缆管线探测仪直连接线直连法就是将发射机的输出线接到金属管线上，并将信号直接注入。直连法适用范围：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流流经管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场放射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法可以得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1.2.1 测量金属管道时的接线方式图5- 4金属管道直连法接线图如图，需要进行直连操作时，请将红黑测试线连接线插入发射机。将地钉插入地面，垂直于管线并保持5米距离以上。黑色测试夹线与地钉连接。用红色测试夹线连接目标管道。1.2.2 测量停运电缆时的接线方式电缆路径探测和性鉴别在金属管线探测的领域中占有重要地位，相比于金属管道的单一连续金属结构，电缆是由数根芯线和金属铠装构成，其结构和用途的差异会造成探测时的信号施加方式的差异，不同的接法也会产生不同的电磁场，探测效果也会有所区别，因此本章对电缆探测的信号发射方式进行单独描述。1.2.2.1芯线－大地接法（抗干扰能力强，使用）芯线-大地接法，是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的接线方式，既可以充分发挥仪器的功能，也能程度地抗干扰，
