保山便携式直流接地故障查找仪销售

保山直流系统绝缘校验仪由于以上种种原因，导致这些产品的实际应用中，接地告警电阻值是否准确不知道，接地选线也经常不正确，而便携式接地查找设备有时能查找有时又不能查找，使运行维护人员很担心也不太愿意处理直流系统接地故障，对此类设备持有很强烈的怀疑态度，反过来阻碍设备的推广与应用，回到人工拉闸查找接地方式。由于人工查找接地非常困难，有时还会引起责任，有的维护部门甚至怀着侥幸心理（因为发生接地故障，不是一定会引起保护等设备的误动、拒动事故），通过降低接地告警电阻门限值，来减少接地告警次数，给系统带来隐患。因此，无论是生产厂家的研发、生产、调试，还是用户选用产品与在设备使用过程是否完好，均迫切需要市场提供直流系统接地的校验设备，并提出校验的标准与内容，以使直流系统接地检测从研发到应用，都能够明确了解产品的性能、质量和可靠性等。为满足用户这一新的需求，我公司开发了直流绝缘装置校验仪，用户在不停电情况下，随时随地校验直流接地巡检装置，对便携式直流接地查找装置性能亦可检验。该装置可广泛应用于供电局、发电厂、技术监督部门、生产厂家及科研教学等。

<保山>天正华意电气设备有限公司

保山直流系统绝缘校验仪正极接地测试在在线测试项目功能选择菜单下选择正极接地测试后，即进入正极接地测试设置界面，如下图示：在该界面中，用户可选择1—5个正极接地测试点进行测试，被选中的测试点变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。测试时间间隔为每个测试点的测试时间，也为每两个相邻测试点的时间间隔，测试时间间隔可在5—999S之间进行设置。在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入正极接地测试界面，如下图示： 在正极接地测试界面中，测试阻抗一栏显示的为用户选中的测试点；当前测试阻抗：表示当前接地阻抗；时间：测试时间，达到设置测试时间间隔之后进入下一个测试点的测试，一个测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；查看曲线：可实时查看正对地电压，负对地电压曲线变化；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。5．2．2 负极接地测试在在线测试项目功能选择菜单下选择负极接地测试后，即进入负极接地测试设置界面，详细测试过程可参照常5.2.1正极接地测试项目进行

保山便携式直流接地故障查找仪销售
<保山>天正华意电气设备有限公司

保山直流系统绝缘校验仪接线说明上图与面板上插口一致，图中数字标示孔位，其表示的意义如下：12：用于普通支路的测试，将1与2穿过被测设备的传感单元，在进行模拟接地测试时，其间会有漏电流流过供被测设备进行检测；34567：用于进行环路模拟时测试，测试时将4与6穿过传感器A，3穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试；使用1234567插座时，上述相应位需要用设备附带的连接线连接上下插孔。五、操作界面5．1 模式选择界面接通电源，开启开关之后，首先进入的是产品型号界面，等待几秒后，进入工作模式选择画面：关于在线测试与离线测试的说明：在线测试：在线测试时，被测设备由原直流系统供电，设备内部直流电源模块将不提供直流电压输出，此时可将测试端直接接在待测模块所处的同一直流电源系统的母线或支路中进行测试，校验仪将会跟据设定指令向系统或支路中投入对应的电阻或电容；离线测试：离线测试时，被测设备由校验仪内部的直流电源系统供电，选择该模式测试时，须将被测设备完全退出原运行直流的直流系统，单独对其进行全方面的校验；用户可根据现场实际情况选择在线测试或离线测试模式。5．2 在线测试选择在线测试模式时，系统将会提示测试端连接线是否正确的接入系统，提示界面如下：确定测试端连接线已正确接入后按确定键即可进入在线测试项目列表主菜单，如下图示：在该界面下可以选择可在线测试的各项功能，按返回键可以回到模式选择界面。

保山便携式直流接地故障查找仪销售 <保山>天正华意电气设备有限公司

保山直流系统绝缘校验仪功能特点3 . 1 主要功能介绍1．可在线或离线对绝缘监测装置或便携式接地查找仪进行校验；2．装置具有正极接地测试功能，可对被测装置进行正极接地测试精度及正极接地报警精度进行测试；3．装置具有负极接地测试功能，可对被测装置进行负极接地测试精度及负极接地报警精度进行测试；4．装置具有两极接地测试功能，可对被测装置进行两极接地功能检测，两极接地阻抗提供五组预设值，用户可自行设置组合；5．装置具有电压精度测试功能，装置内部设有可调直流电压系统，用户可设定多个电压测试点，对被测装置电压测量精度进行测试；6．装置具有电压越限告警测试功能，用户通过设置改变装置内部可调直流电压系统输出电压，可对被测装置电压越限告警功能进行检测；（该项功能在离线模式下测试）7．装置具有交流接地测试功能，可对被测装置交流接地检测功能进行校验；（该项功能在离线模式下测试）8．装置具有平衡电桥检测功能，通过该项功能，用户可对被测装置或直流系统的正对地绝缘电阻，负对地绝缘电阻，平衡电桥大小进行检测；9．装置具有系统抗分布电容测试功能，用户可对系统正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行随意组合与设置；10．装置具有支路抗分布电容测试功能，用户可对支路正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行随意组合与设置；

<保山>天正华意电气设备有限公司 保山便携式直流接地故障查找仪销售

保山直流系统绝缘校验仪装置组成直流系统交流窜电测记告警装置由以下几部分组成：直流分压采样模块、交流分压采样模块、数据存储模块、显示设置模块、告警输出模块、通信模块及32位处理器。其组成结构框图如下：直流分压采样模块：将直流系统中的正极对地电压及负极对地电压由模拟信号转化为数字信号后上传至处理器；交流分压采样模块：将直流系统中的交流电压分量提取出来，分压后将交流电压由模拟信号转化为数字信号后上传至处理器；32位处理器：对模块的所有工作进行协调处理；存储模块：对参数设置及告警历史数据进行存储；告警模块：以声光方式及无源输出触点方式提供告警输出；通信模块：将监测实时数据及告警历史数据通过RS485接口或RS232接口上传到上位机系统；显示设置模块：对监测直流电压、交流电压、告警历史记录值进行显示，对告警门限值进行设定。三、功能特点3.1、主要功能介绍交直流电压实时监测功能，装置可实时监控系统母线对地电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示；参数设置功能，装置可通过按键设置各种告警门限值，包括系统电压高越限值、系统电压低越限值、交流窜电电压告警门限值、通信地址、通信规约；告警历史数据存储及查看功能，当直流系统中交流窜入电压高于交流窜电告警门限值时，该告警电压及告警时间将被保存，并可随时查看；交流电压波形显示功能，装置以波形显示的方式实时显示监控系统母线窜入的交流电压；声光告警及无源触点输出告警功能，当直流系统中发生交流窜电故障后装置会发出声光报警，并可通过无源触点输出告警信号；数据上传功能，装置可通过RS232或RS485接口将实时监测数据及历史告警记录数据上传到上位机系统。

保山直流系统绝缘校验仪主要技术指标1．使用环境a)工作电源：AC220V±15％b)环境温度：-20℃—45℃c)相对湿度：0—90％2．可控直流电源参数a)直流电源输出：0-280V可设定b)电压输出控制精度：0.5％c)输出电流为1.2A3．交流电源参数a)输出电压等级：AC50V4．直流电压测量a)直流电压测量分辨率：0.1Vb)正对地电压测量精度：≤0.5％±1Vc)负对地电压测量精度：≤0.5％±1Vd)系统电压测量精度：≤0.5％±1V5．正负极绝缘电阻参数a)正负极对绝缘电阻可调范围：0—1000kΩ b)正负极对绝缘电阻调节步长：1 kΩc)精度： ≤±0.5％6．支路正负极对地分布电容参数a)支路正负极对分布电容可调范围：0—31uFb)支路正负极对分布电容调节步长：1uFc)精度：≤±10％7．系统正负极对地分布电容参数a)系统正负极对分布电容可调范围：0—150uFb)系统正负极对分布电容调节步长：10uFc)精度：≤±10％8．测试设置参数a)可选择测试点组数：1—5组b)测试时间间隔可设定范围：5—999S（秒）c)测试时间可设定范围：5—999S（秒）9. 信号综合测试参数a) 信号幅值：10-110Vb）信号频率： 0.24Hz-50Hz10.显示及触摸屏参数a)显示屏尺寸：7寸TFTb)显示屏分辨率：65536色，800X480c)触摸屏分辨率：4096点四、接线说明4．1装置面板图示校验仪面板图如下图示：电源：电源指示灯，通电后即亮；工作：工作指示灯，进行功能测试时闪烁；接点1，接点2：检测被测设备的无源输出触点状态； 环路模拟：开启该开关之后，校验仪内部可形成模拟环路状态，在进行环路模拟时将其闭合，否则务必使其处于断开位置；效验仪侧面板图如下图示：交流输入：交流电源输入接线端、保险盒及开关；测试端：连接被测系统或被测设备，棕色—正极；黑色—负极；绿色—地线电源开关：控制供电电源开关。

<保山>天正华意电气设备有限公司 保山便携式直流接地故障查找仪销售

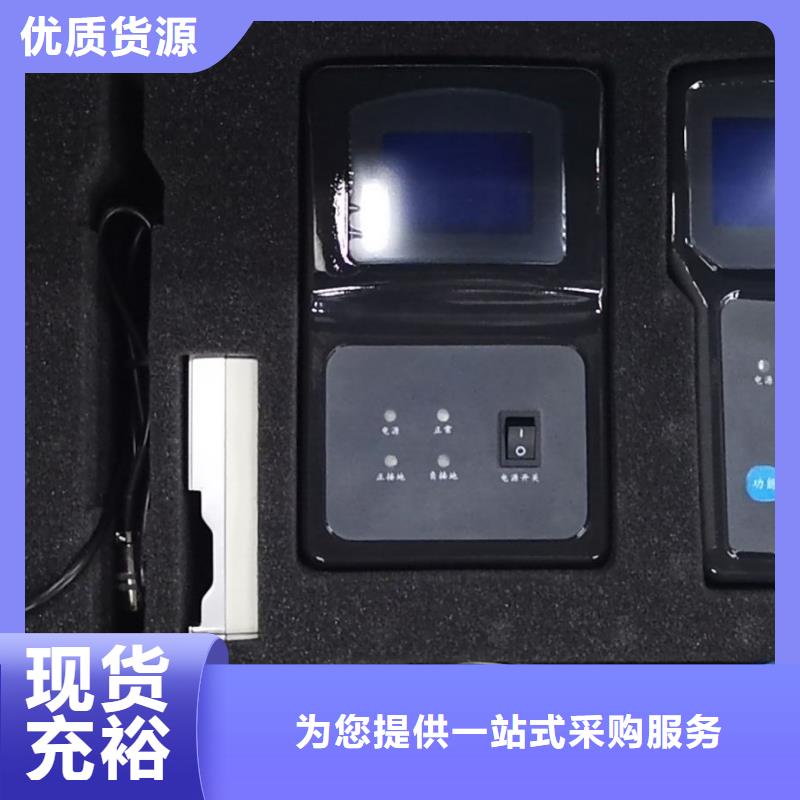

保山直流系统绝缘校验仪不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；14、人性化的智能触控界面，操作简单，豪华外包装，携带方便。三、技术参数3.1分析仪工作电压：直接从母线上取电(工作电压为24V～280V)电压测量范围：0-300V电压测量精度：0.5％电桥工作方式：不平衡桥检测信号功率：＜0.2W，信号电源电流：≤800uA信号频率：≤0.5Hz系统对地电压波动：≤10％Un母线接地电阻检测范围：0-999.9kΩ电桥工作方式：不平衡桥母线接地电阻测量精度：≤5％电阻测量分辩率：0.01kΩ交流窜入电压测量范围：0-250V交流窜入电压测量精度：≤2％蓄电池接地测量误差（2V）：≤3节功耗：小于10W外型尺寸（长×宽×高）：200＊145＊46（mm）重量：1.5kg适应温度：-10℃-＋50℃3.2定位仪工作电压：3.7V（锂电池工作工作电压为3.2V～4.2V与手机类同）工作方式：触屏支路接地电阻检测范围：0-999kΩ（出厂默认设置为300kΩ）支路接地电阻测量精度：0-150KΩ(≤10％±2kΩ)150-999kΩ显示具体数值接地电阻测量分辨率：0.1KΩ漏电流检测灵敏度：≤0.1uA测量准确率：报警方式：图形、数据、接地方向语音报警：接地、互窜、测量值、故障方向等信息波形显示：标准正弦波形（与示波器类同）钳子判定：自动识别大小钳、开闭口状态连续工作时间：大于10h外型尺寸（长×宽×高）：180＊100＊40（mm）重量：1.5㎏适应温度：-10℃-＋50℃工作电源：锂电池供电（3.7V4000mAh可充电）

<保山>天正华意电气设备有限公司

保山直流系统绝缘校验仪功能特点3．1主要功能介绍1．可在线或离线对绝缘监测装置或便携式接地查找仪进行校验；2．装置具有正极接地测试功能，可对被测装置进行正极接地测试精度及正极接地报警精度进行测试；3．装置具有负极接地测试功能，可对被测装置进行负极接地测试精度及负极接地报警精度进行测试；4．装置具有两极接地测试功能，可对被测装置进行两极接地功能检测，两极接地阻抗提供五组预设值，用户可自行设置组合；5．装置具有电压精度测试功能，装置内部设有可调直流电压系统，用户可设定多个电压测试点，对被测装置电压测量精度进行测试；6．装置具有电压越限告警测试功能，用户通过设置改变装置内部可调直流电压系统输出电压，可对被测装置电压越限告警功能进行检测；（该项功能在离线模式下测试）7．装置具有交流接地测试功能，可对被测装置交流接地检测功能进行校验；（该项功能在离线模式下测试）8．装置具有平衡电桥检测功能，通过该项功能，用户可对被测装置或直流系统的正对地绝缘电阻，负对地绝缘电阻，平衡电桥大小进行检测；

<保山>天正华意电气设备有限公司 保山便携式直流接地故障查找仪销售

保山直流系统绝缘校验仪在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入电压功能测试界面，如下图示： 在电压功能测试界面中，测试电压点一栏显示的为用户选中的测试点；当前测试电压：表示当前测试电压点；时间：测试时间，达到设置测试时间间隔之后进入下一个测试点的测试，一个测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。5．3．2 交流接地测试交流接地测试项是对被测设备的母线对地施加一交流信号，对被测设备的交流窜入功能进行效验。在离线测试项目功能选择菜单下选择交流接地测试后，即进入交流接地测试参数设置界面，如下图示：在该界面中，用户可选择交流接地电压等级及交流接地极性。交流接地电压等级与交流接地极性均可只选择其中一项。参数设置完成之后，按开始测试键进行交流接地试验，如下图：注：由于该项目是对被测设备的交流窜入功能进行测试，在测试开始后，直流系统会自动退出母线。该界面中显示当前系统交流接地电压等极与接地极性，及接点I与接点II状态，测试过程中可以按停止测试键中止当前测试，返回上一级设置界面。注：1.交流接地会向系统叠加一工频交流信号，使用前请确定被测装置具有该项检测功能！

<保山>天正华意电气设备有限公司 保山便携式直流接地故障查找仪销售

保山直流系统绝缘校验仪测试过程中可按停止测试键中止当前测试，返回上一级界面。六、注意事项1.在离线测试模式时务必选择正确的电压等级；2.在进行普通支路测试时，请将环路开关打在断开位置；3.接点I与接点II只供连接无源输出触点，有源触点可能造成设备损坏；4.每次测试完成之后，需先将设备返回到主界面后再关闭电源。七、装箱清单1．主机1台2．交流输入电源线1条3．测试端连接线1条4．接点状态监测线2条5．测试线5条6．备用保险丝2个7．说明书1本8．合格证1份9．保修卡1份10．铝合金包装箱1个附:快速使用指南在线模式：1.将测试端的正、负、地对应接入待测系统或支路；2.按设备上的标示将1、2用随机附送的短线连接；3.开启交流电源选择在线模式测试。离线模式：1．将待测设备退出系统，将校验仪的测试端的正、负、地对应接入待测设备；2．按设备上的标示将1、2用随机附送的短线连接(除了交流接地测试)，并一同穿过被测设备的传感单元，方向与正母线到大地方向一致；3．开启交流电源选择正确的电压等级后开始进行离线模式测试；’

<保山>天正华意电气设备有限公司 保山便携式直流接地故障查找仪销售 <保山>天正华意电气设备有限公司

保山直流系统绝缘校验仪参数设置画面从其它画面进入参数设置画面如下图示：在该参数设置画面下按下“确认”键后可对相应的参数进行设置，待设置参数以深色底纹显示。当待设置参数以深色底纹显示后，按“前页”或“后页”键可对参数进行修改，短按“前页”键参数加１，按住“前页”键不放，参数每隔１秒加10 短按“后页”键参数减１，按住“后页”键不放，参数每隔１秒减10。参数设置完成后，按返回键退出设置模式。3)历史记录画面从其它画面进入历史记录画面如下图示：历史记录画面历史记录画面显示出发生窜电故障时的窜电电压及时间。数据存储采用动态存储模式，当检测到窜入的交流电压值变化超过2V时，会进行存储动作。在该画面下按“确认”键可实现历史记录的翻页功能，按“返回”键退回到近一页历史记录页。4) 波形显示画面从其它画面进入波形显示画面如下图示：波形显示画面实时显示发生窜电故障时的窜电电压大小以及当前日期和时间。5)时间设置画面时间设置画面如下图示：时间设置画面在时间设置画面下按下确定键进入下一个时间项的设置，在该界面下按“前页”或“后页”键可对选中时间项进行更改，只有设置“秒”时间项被选中的情况下按“确认”键才能完成时间设置动作。在该界面下按“返回”键可返回主监测画面。

---
