营口三相标准功率源 矢量分析界面-三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。

营口三相标准功率源 本装置是应市场需求依据电网公司Q/GDW1826-2013《直流电能表检定装置技术规范》、JJG842-1993《直流电能表检定规程》而研制生产的新产品，本装置的输出电压可到800V输出电流可到120A，并能连续长期工作。装置设有USB，可由PC进行操作，工作稳定可靠。显示器采用5.7英寸彩色液晶屏，图表字符显示清晰。2功能及特点2.1装置由直流电压标准源、直流电流标准源组成直流功率源具备校准功能能根据外接标准的示值 修正标准源的输出值。2.2可检直接接入式和外附分流器式直流电能表、直流电压表、直流电流表、直流功率表。2.3可实现直流电能表的全自动和单点手动检定.可校验项目有:基本误差、起动试验、潜动试验、日计时误差。2.4 设有大容量非易失存储器可存储1000块被检表的原始数据以供查询和上传。

<营口>天正华意电气设备有限公司 指示仪表检定台营口

营口三相标准功率源 稳定度测量在图6界面中按“2”键进入图8界面，可测量所有电量（交直流电压、电流、功率）的稳定度。设定好采样次数和采样时间，按“OK”键可测量所选电量的稳定度。“倒计次”框中实时倒计当前采样次数，次数至零时表内发出一声蜂鸣提示，显示测得的稳定度值；再继续计数开始下一次的测量，“倒计次”次数至零时刷新显示稳定度值，如此循环测量。若在过程中改变采样次数或采样时间，则立即按新设定值测量。只有按“SEL”键改变被测量或按“返回”键时才退出测量状态。 默认时各参数设置如下：“采样次数”为20（1～120）；“采样时间”为5s（1～25s）；“算法”为PKPK（峰峰值）。按“SEL”键循环选择被测电量，依次为：“交流电压”、“交流电流”、“功率”、“直流电压”、“直流电流”。测量状态为交流电压、交流电流时每按一次“OK”键测量一次三相被测量的幅值对称度。测量状态为直流时包含“直流”和“变送器”，可按“?”键切换；“标准值”栏下显示出当前状态是“直流”还是“变送器”；此时注意接入不同的接线端。注意“直流”和“变送器”的区别：在背板分不同的输入端输入。“直流”为50V以上或0.1A以上；“变送器”输入为24V或24mA。

<营口>天正华意电气设备有限公司 指示仪表检定台营口

营口三相标准功率源 液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。(1)开机界面图三、主菜单当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。图四、参数设置屏CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。

营口三相标准功率源主菜单开机后液晶显示器出现图3所示主菜单界面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作“源操作”分为“交流输出设置”操作和“直流输出设置”操作。功能是在装置输出范围内，在“交流输出设置”或“直流输出设置”界面中设置所需的输出电量。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”显示如图4。在这里，可根据需要对交流源输出进行设置。图的上半部分（输出检测）显示内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置。⑵ 频率栏中初始状态为标频50Hz。按屏幕下方“频率”键进入“交流频率输出设置”界面后，按“9”（市电/标频）键，可将频率由“标频”状态转成“市电”状态并且频率栏中显示“市电”。⑶ 在图4中按屏幕下方“因数”键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前所设置的电压、电流档位；相别、接线方式的状态；电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。其中：“交流XX（XX为电压，或电流，或因数，或角度，或谐波，或频率）输出设置”是提示当前设置的对象。可通过按屏幕下方六个按键和右边的按键，根据提示选择不同的操作对象和操作方式。⑴ 在“交流电压输出设置”界面中：按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相统一调节）的当前“电压档位”10％～0.005％幅值。

<营口>天正华意电气设备有限公司 指示仪表检定台营口

营口三相标准功率源本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表、频率表、电阻表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置设有RS-232接口，能与计算机组成半自动检定系统。软件界面友好功能丰富，包括检定、存储及查询功能。 装置采用240＊128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种指针式和数字式万用表、工频电表（电压表、电流表、频率表、电阻表）的基本误差。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 输出容量　20VA；3．2 交流电流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A输出容量　20VA

<营口>天正华意电气设备有限公司 指示仪表检定台营口
<营口>天正华意电气设备有限公司 指示仪表检定台营口

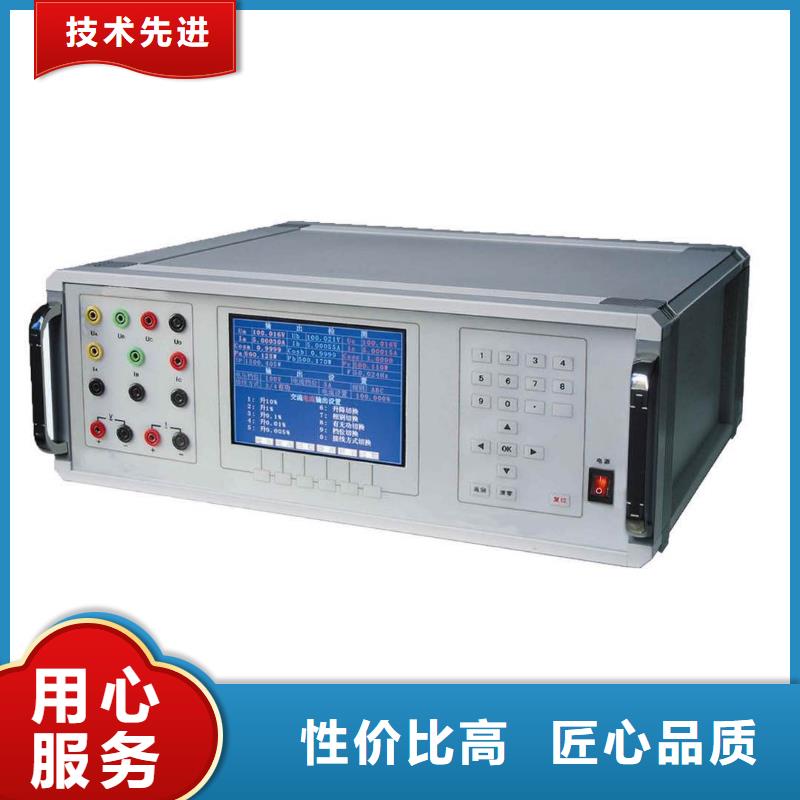

营口三相标准功率源 面板和后板 面板布置见图1，后板布置见图2图14．1面板接线端说明：“UA”、“UB”、“UC”接线端：分别为A、B、C相交流电压输出高端。“UO”接线端：为A、B、C相交流电压输出公共低端。“IA”、“IB”、“IC”接线端：分别为A、B、C相交流电流输出端。其中黄、绿、红色接线端分别是A、B、C相交流电流输出高端；对应的黑色接线端为A、B、C相交流电流输出低端。“V”接线端：为75V、150V、300V、500V、1000V直流电压档位输出端（75mV直流电压档位输出端，在后板上）。“I”接线端：为直流电流输出端。4．2面板按键说明：液晶显示器屏幕下方的六个按键： 为复合键，其按键功能由当时的屏幕显示确定。“0～9”： 数字键，还可配合显示屏中的各种提示使用。“·”： 小数点键，配合数字键使用。“F0”： 电压、电流的快捷键。“、、、”： 除作为方向键外，主要配合显示屏中各种提示使用。“OK”： 确认键。“清零”： 使所有输出电压、电流降为零。“返回”： 使当前界面回到上一界面；还在检定过程中作中止键使用。“复位”： 使装置恢复到开机初始状态。4．3后板布置说明：“光电采样输入”五芯插座：为电能表的电能脉冲通过光电采样器或电子电能脉冲测试线输入到装置里的输入接线端。“电能脉冲输出”两芯插座：为装置的电能低频脉冲输出接线端。“75mV输出”四芯插座：为直流电压75mV档的输出端。“IA”、“IB”、“IC”的重轻载开关：分别为A、B、C相交流电流的重轻载开关。开关切到“重载”时，交流电流各档位以输出容量输出。开关切到“轻载”时，交流电流各档位的输出容量约是重载时的一半。“市电100V输出”接线端：为不可调节的市电100V交流电压输出端。 “USB”接口插座：为与电脑通讯的USB接口，不得作为它用。“”接线端：大地接线端。

营口三相标准功率源 电能测量在主菜单中按“4”键进入图5界面。将被检电能表脉冲输出接至表的电能脉冲输入端，按“▼”键移动光标到相应设置栏，输入正确的校验圈数、被检表常数、标准偏差次数、脉冲预置数（指本表单相额定功率对应的高频脉冲频率，700000Hz），按“OK”键开始测量被检电能表误差，剩余圈数栏开始倒计数，计数为零时显示该次测得的误差值，然后校验圈数值重置剩余圈数栏，开始下一次的测量。各设置栏参数默认如下：“校验圈数”为2（范围1-9999）；“检表常数”为14400（范围1-999999）；“脉冲预置”为20000Hz（标准脉冲常数在100V/5A时为0，对应关系详见附录1）；“偏差次数”为5（范围5-10）。表内可保存9个被检表常数根据操作提示框按“▲”键选择常数，按“▼”键保存已输入或修改后的常数。默认可选的常数为：600 1200 2400 3600 7200 14400 36000 72000 144000。 标准脉冲输出接口输出高频脉冲，供电能表校验装置读取，标准脉冲频率可在“脉冲预置”框中预置。测试标准偏差时按“▼”键移动光标到“偏差次数”栏，按“OK”键开始测量，累计按“OK”键次数达“偏差次数”栏中设定的次数后即可显示出被测标准偏差值。按“SEL”键循环切换显示有功功率和无功功率。

<营口>天正华意电气设备有限公司 指示仪表检定台营口
指示仪表检定台营口 <营口>天正华意电气设备有限公司

营口三相标准功率源 直流源操作 在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“2”则显示如图6。在这里，可根据需要对直流源输出进行设置。通过显示器右边的按键根据提示设置直流电压和电流的量程、输出值。直流源操作方法与交流源操作方法类似。需要注意的是：当直流电压（电流）的档位为mV（uA、mA）档位时，只能对直流小电压、电流信号设置，不能对直流大电压、电流信号进行设置。直流电压、电流的档位为V、A档位时，只能直流大电压、电流信号进行设置，不能对直流小电压、电流信号进行设置。 A状态：步进1：10％ ：电量 ▲：送数方式 ?：量程图65. 5电阻、点频方波操作（因8508A的电阻测试电流超过装置电阻各量程允许输入电流（见附录），故送检时，不能以8508A作为电阻标准）在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“3”进入“电阻、点频”界面（图7）。在这里，可根据需要对电阻、点频输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电阻值、点频输出值及送数方式的状态。表格下部分用于设置电阻幅值；设置电阻输出量程；设置点频输出值。底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作方式。注：电阻与点频不能同时输出。

营口三相标准功率源 电能测量在主菜单中按“4”键进入图5界面。将被检电能表脉冲输出接至表的电能脉冲输入端，按“▼”键移动光标到相应设置栏，输入正确的校验圈数、被检表常数、标准偏差次数、脉冲预置数（指本表单相额定功率对应的高频脉冲频率，700000Hz），按“OK”键开始测量被检电能表误差，剩余圈数栏开始倒计数，计数为零时显示该次测得的误差值，然后校验圈数值重置剩余圈数栏，开始下一次的测量。各设置栏参数默认如下：“校验圈数”为2（范围1-9999）；“检表常数”为14400（范围1-999999）；“脉冲预置”为20000Hz（标准脉冲常数在100V/5A时为0，对应关系详见附录1）；“偏差次数”为5（范围5-10）。表内可保存9个被检表常数根据操作提示框按“▲”键选择常数，按“▼”键保存已输入或修改后的常数。默认可选的常数为：600 1200 2400 3600 7200 14400 36000 72000 144000。 标准脉冲输出接口输出高频脉冲，供电能表校验装置读取，标准脉冲频率可在“脉冲预置”框中预置。测试标准偏差时按“▼”键移动光标到“偏差次数”栏，按“OK”键开始测量，累计按“OK”键次数达“偏差次数”栏中设定的次数后即可显示出被测标准偏差值。按“SEL”键循环切换显示有功功率和无功功率。

<营口>天正华意电气设备有限公司 指示仪表检定台营口

营口三相标准功率源单相标准功率源采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门及现场使用。它具有以下特点： 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。 智能档位：在仪器允许输出的范围内，用户可以任意设定电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作电流、功率因数试验点丰富，便于配置各种校表方案 数据存储量大，可以很方便查询到校验数据。 带有RS232串口，便于计算机控制及升级软件。

<营口>天正华意电气设备有限公司
指示仪表检定台营口 <营口>天正华意电气设备有限公司

营口三相标准功率源 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 　 输出容量　20VA；3．2 交流电流量程　　0.5A、1A、2.5A、5A、10A、20A　　 输出容量　20VA；3．3 交流电压、电流调节范围 0～130％ FS， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度　 0.050；3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度0.01Hz；3．9 相　位　　调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度　　 ≤0.3％；3．11 交流电压、电流及功率输出稳定度　 ≤0.02％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程　0.5A、1A、2.5A、5A、10A、20A 输出容量20W；3．15 直流电压、电流调节范围0～120％ FS（1000V量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度　 ≤0.02％ FS /60s（峰－峰值）；

营口三相标准功率源本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表、频率表、电阻表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置设有RS-232接口，能与计算机组成半自动检定系统。软件界面友好功能丰富，包括检定、存储及查询功能。 装置采用240＊128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种指针式和数字式万用表、工频电表（电压表、电流表、频率表、电阻表）的基本误差。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 输出容量　20VA；3．2 交流电流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A输出容量　20VA
