交流采样现场校验仪交流采样器检定在图26界面中，设置完所有参数和检定点后，按屏幕下方的“开始”键（如果出现错误提示，可重新输入正确值再按“开始”键。注意：所选方案中的负荷点与接线方式是否符合。）显示如图28所示。图中“标准值”是指内置标准测得的一次电量实际值（如果未设定一次值，则测得值为二次值）；“指示值”是指被检交流采样器在该检定点的理论指示值；“误差”是指引用误差，以百分数表示。装置将根据所输入的信息和选定好的检定点，自动切换接线方式；档位量程并自动升到选定好的个检定点。此时，可用屏幕下方的步进键（例如“1％”或“0.1Hz”等，由电量类型决定）调节输出电量，使被检交流采样器读数等于图中的“指示值”，按“0K”键，则显示此点误差。然后，装置将输出电量自动定在第二个检定点附近，用屏幕下方的步进键调节输出电量，使被检交流采样器读数等于“指示值”，按“0K”键，则显示第二个检定点误差。依次类推，完成全部选定好的检定点测量后，可通过“”、“”键查看各检定点的误差。图28中“上升”键表示输出电量调节处于步进上升状态，按此键则“上升”变为“下降”，表示输出电量调节处于下降状态，上升下降可来回切换。各检定点检定完后，屏幕左下出现“存储”键。按“存储”键,屏幕要求输入“表号”和“检测时间”。输入“表号”和“时间”后按“0K”键，数据存入装置内的“非易失存储器”中，以备随时查看和上传计算机。若不想存储此次检定数据，按“返回”键即可。

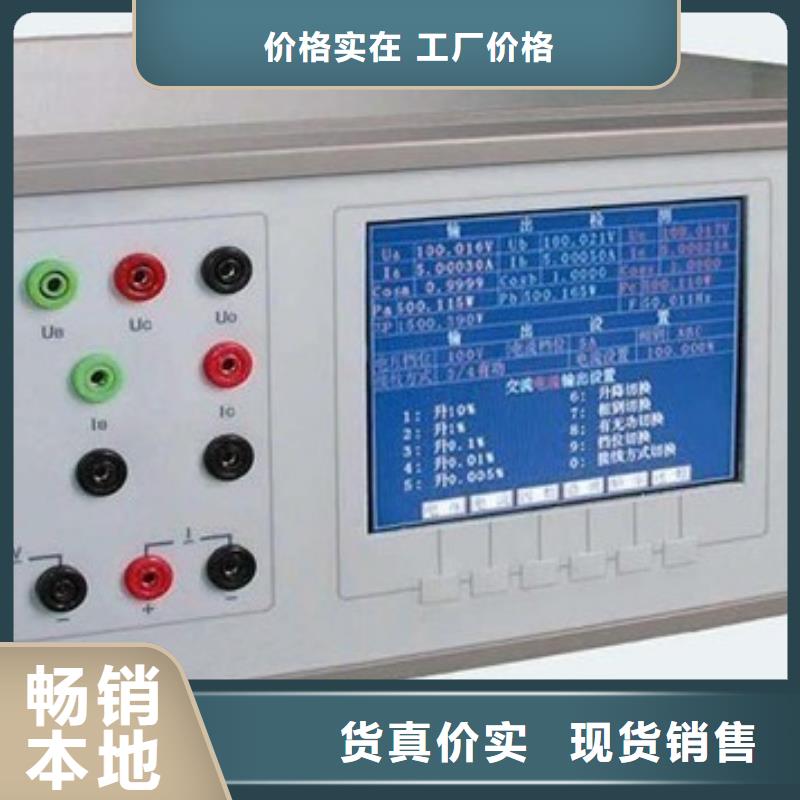

交流采样现场校验仪 交流XX输出设置是指当前设置的对象（XX表示为电压、电流、因数、角度、谐波、频率），可通过按屏幕下边六个按键和右边的按键根据提示选择不同的操作对象和操作方式。其中：⑴在“交流电压输出设置”、“交流电流输出设置”界面中，可按“9”键进行循环切换电压、电流的档位，所切换的电压、电流档位在图中间部分（输出设置）的“电压档位”、“电流档位”栏中显示；可按“0”键进行“三相三线”、“三相四线”循环切换接线方式的状态，按“8”键进行有功无功循环切换，所切换的接线方式状态在图中间部分（输出设置）的“接线方式”栏中显示；可通过按步进量）键配合“6”（升降切换）、“7”（相别切换）键“步进方式”或用“7”键配合“送数方式”设置各相电压、电流的幅值。⑵在“交流电压输出设置”、“交流电流输出设置”、“交流因数输出设置”、“交流频率输出设置”界面中，可按“7”键进行循环切换相别，所切换的相别状态在图中间部分（输出设置）的“相别”栏中显示。⑶在“交流因数输出设置”界面中，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置各相功率因数值；按”键，可将当前的功率因数值由“L”状态直接切换到“C”状态或由“C”状态直接切换到“L”状态。⑷在“交流因数输出设置”界面中，按“9”键将各相因数显示切换成角度显示后，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置各相角度值。⑸在“交流谐波输出设置”界面中，可通过键配合数字键设置各次谐波的幅值、角度值。具体操作见谐波设置操作。⑹在“交流频率输出设置”界面中，先按“9”键，将频率由“市电”状态切换到“标频”状态后，可通过按“1～5”（步进量）键配合“6”（升降切换）键“步进方式”或“送数方式”设置频率值。
