孝感SF6气体抽真空充气装置 本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。1.1.1适用范围本装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。1.1.2设计方案本装置由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器，并能将GIS内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至SF6电气设备。技术特点内置过滤吸附系统，可以吸附SF6气体中的的杂质、水份、分解产物和油份等。1一体化的设计和较小的体积便于移动和使用。1.2.3、的过滤免维护系统，极大保证了回收SF6气体的质量。内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。所有电气系统均采用优质品牌。优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。整机为风冷无需外接水源。、内置温度保护系统即使在-30摄氏度下也能正常工作。内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。所有球阀为密封元件具有自动补偿性能。

<孝感>天正华意电气设备有限公司

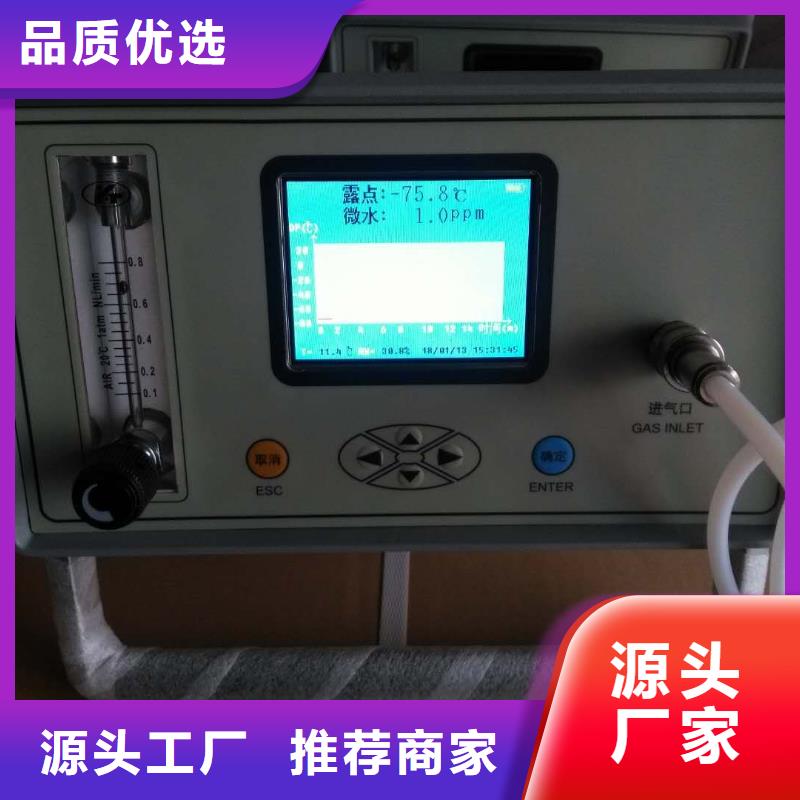

孝感SF6气体抽真空充气装置本公司生产的智能露点仪采用原装进口检测器和微处理机技术，具有超大彩色电容触摸屏显示直观，操作简单。具备自检﹑自修正等功能；可直接测量并转换成常压露点和水份（ppm）。仪器的主要零部件均为原装进口，具有防冷凝、抗灰尘颗粒、不受油气、大多数化学气体以及流量的影响。本仪器还对露点传感器进行精密的补偿校正，使露点测量准确度优于同类产品。适用于对空气、氮气、氢气、氩气等气体中的微量水份浓度等的连续性监测。2.产品特点?自校准：传感器探头可自动校准零点，自动因零点、漂移而引入的系统误差，保证每次测量的准确性。?操作简便，超大触摸液晶屏，所见即所得式的简单操作。?快速省气：开机进入测量状态后每次露点测定时间为3 min左右。?自锁接头：采用原装进口自锁接头，可靠，无漏气。?数据存储：采用大容量设计，多可存储1000组测试数据。?显示清晰：5英寸超大高清触摸液晶屏直接显示露点、微水（ppm）、环境温度、环境湿度等参数及日期等相关内容。?内置USB接口，可直接连接上位机导出数据，方便进行数据分析。 ?内置超大容量可充锂电池，一次充电可连续工作10小时以上。3.技术参数露点 测量范围 －60 ℃～＋20 ℃ ～＋40 ℃测量精度 ±1 ℃（－60 ℃～＋20 ℃）响应时间（＋20 ℃） 63 ％需10秒90 ％需45秒（－60℃～＋20℃）63 ％需10秒90 ％需240秒（＋20℃～－60℃）进气压力 0 ～ 1.0 Mpa流量 ＜ 1.00 L/min环境温度 －40 ℃ ～ ＋60 ℃环境湿度 0 ～ 100％ RH电源 AC 100 ～ 240V 50Hz或 60Hz内置高容量锂离子充电电池电池性能 充电时间：8个小时；使用时间10小时以上。工作温度 －30 ℃ ～ ＋70 ℃尺寸 280 × 140 × 300（mm）重量 3.5 kg4.测 量4.1 连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧；关闭主机前面板上的流量调节阀；把测试管道上的快速接头一端插入分解物检测仪上的进气口；将排气管道连接到出气口

SF6气体充回收装置诚信厂家-品质保障

孝感SF6气体抽真空充气装置测量完毕后1)关闭仪器上的高精度针型调节阀。2)将转接头从SF6电气设备上取下。3)将测试管和仪器后面版之间连接的快速插头退下。4)重复如上步骤，测试下一项数据。5)全部测试完成后，关闭电源。5.注意事项1.仪器应放置在位置，防止摔坏，避免剧烈震动。2.仪器使用前，应及时充电。3.充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10个小时以上。4.仪器内部使用高容量锂电池，因为电池特性。所以建议仪器长时间不用时，能够每1~2个月冲一次电。以保持锂电池的活性。5.仪器不用应放入铝合金包装箱，并置于试验台或仪器架上以便防尘、防潮。6.仪器每年用标准气体标定一次。可送至厂家或授权单位进行标定，以确保准确性。7.当检测气体中的HF和CF4浓度较高时，应使用干净的气体（空气或氮气）清洗管道，将仪器内部清洗干净后再进行下一次测量。8.当检出设备中的HF和CF4浓度超过正常值时，建议测量两次，确认结果。6.常见故障及排除故障可能原因处理方法露点值不变化气体未进入检测器检查气路连接，查看针形阀、流量阀是否打开传感器连接线开路发送至厂家检查露点值偏高气路漏气使用检漏仪检测气路是否漏气仪器放置时间过长用高纯氮清洗气路30分钟，

<孝感>天正华意电气设备有限公司 SF6气体充回收装置诚信厂家-品质保障

孝感SF6气体抽真空充气装置 敬告尊敬的用户：如果您是次使用本产品，敬请注意以下事项：?测量开始，首先全部打开面板上的流量阀，然后用仪前面板上的针型阀调节流量。测量结束，则反之操作。?本设备内置大容量锂电池，充满电后理论可连续工作10小时。?露点仪放置长时间不使用时，在测试管道和气室中会剩有部分空气，因此在次测试时，其中的高湿气体会影响其测试速度，因为被测SF6气体达到饱和前需要先要将空气中的湿气带走。所以我们会发现当测试第二台SF6电气设备及以后再测量的速度就会很快（1-2分钟）。?打印数据时，建议插上AC220V电源，增加电池使用时间。一、产品特点及技术参数产品特点智能校准传感器探头可自动校准零点，保证每次测量的准备性；快速省气开机进入测量状态后每SF6气隔露点测定时间为1min左右；可靠采用德国原装进口自锁接头，可靠、不漏气；海量存储采用大容量数据存储设计，多可存储800组测试数据；高清显示彩屏直接显示露点、微水、环境温度、环境湿度、时间、日期及露点曲线等；智能接口配备RS232接口，可与PC机串口相连，进行数据传输；移动测量内置8000mAh可充锂电池，一次充满理论可连续工作10小时；测值精准增加了温度补偿功能，保证了各种温度条件下的测量结果的准确性技术参数露点测量范围－80℃～＋ 20℃测量精度±0.5℃（－40℃～＋ 20℃）；±1℃（－60℃～-40℃）；±2℃（－80℃～－60℃）响应时间63％需5秒，90％需45秒/63％需10秒，90％需240秒环境温度－40℃～＋80℃环境湿度0～100％ RH显示器件3.5寸彩色液晶显示器电源AC 220V；内置8000mah充电电池：一次充满可使用10小时重量5公斤尺寸250 mm×150 mm×300mm工作温度－30℃～＋60℃

孝感SF6气体抽真空充气装置红外检测原理及系统测试方法本系统软件内置功能测试界面，如下5.1功能测试。1报警输出：主机内置5组常开节点输出，可以对输出进行测试。2：语音输出：可以查看系统语音功能是否正常，点击语音按钮，系统将会语音提示相应的语音。3：格式化：为了防止系统报警数据的误删除，连续按格式化按钮6次以上然后断电重启系统才会执行格式化操作，格式化之后整个系统将会复位，从新启动会执行默认数据的填写，格式化后的次启动将会增加时间。4：其他：系统预留按钮，本次未使用。5.2报警测试：1：按下警灯按钮3：主机报警，警灯闪烁。4：完成测试注意：传感器上电后有90秒的预热过程，请预热结束后再进行测试。5.3、风机控制器测试点击启动、或者停止，可以测试风机控制箱工作是否正常。00:为广播地址，同时启动或者关闭系统所有的风机控制器。01/02/02为单个风机控制器对应的控制。6、风机起停逻辑6.1、外部风机控制按钮输入--优先级当按钮强制打开风机后，因为风机处于强制打开状态，所以其他所有风机操作，液晶远程启动风机、自动启动风机等功能全部失效，当外部强制打开风机按钮关闭后，其他功能恢复正常。6.2、手动、红外开启风机----次级优先级当外部强制排风处于关闭状态时，风机控制将恢复智能控制，此时红外启动风机，手动启动风机，自动启动风机优先级均等，自动启动时间为风机配置界面设定时间的报警时间，发送命令直到倒计时结束，风机将自动关闭。6.3、循环启动风机----次级优先级当风机停止后，循环时间开始计时，停止时间计时结束后风机开始工作，然后进入自动循环启动模式，当有外部控制风机的指令收到后，风机控制器将再次等待风机停止时进入停止时间倒计时。流程图如下7、技 术 服 务本公司客户中心实行在线服务，欢迎您来电咨询、建议。我们的专业技术人员将对您提出的每一个问题作耐心、细致的回答，对于您提出的宝贵意见和建议，我们感激不尽！对于我公司售出的产品，如果有需要，我们将在24小时以内（500公里以内，500公里以外不包括在途时间）赶到现场。

SF6气体充回收装置诚信厂家-品质保障

孝感SF6气体抽真空充气装置管路连接后首先应确定是否需对电器设备及管路抽真空，判断和操作方法见本节1抽真空有关内容。当贮存容器压力较高时，开V4，直接向电器设备充气，可观察M6压力表值。当贮存容器压力降低后，无法直接向电器设备充气，在V6处外接气源通过V6、V7直接向电器设备充气；或外接气源压力较低时也利用压缩机将外接气源的SF6充至电器设备内，这时关V7，开V6、V2、V3、SF6压缩机、V8，直至达到所需的工作压力。停机应将系统内的SF6用压缩机收至贮存容器内，直至吸气口压力(M1)为零表压，关SF6压缩机及有关阀门。5.4、灌瓶灌瓶是指直接将电器设备内的SF6回收充入钢瓶。管路连接后，首先应确定是否需抽真空，回收管路和钢瓶连接管路可一起抽。提前开冷冻压缩机。开V5、V2、SF6压缩机、V3、V4、钢瓶阀门进行罐瓶。灌瓶过程中，注意SF6压缩机排气压力，若接近1.9MPa，应进行切换操作，以放出钢瓶上部高压气体，使其进入低压的容器内。切换操作：关V4迅速开 V5、V2，约1~2分钟，达到排气压力2MPa时，操作者自行掌握。关V5，并迅速开V3、V4，可反复切换，直至钢瓶充满。钢瓶充满后，关V4、钢瓶阀门。利用压缩机将管路内存有液体抽尽，直至M1压力表达到零表压。关SF6压缩机、冷却器、冷冻压缩机及有关阀门。注：罐瓶指贮液罐内要有一定量的SF6液体才可灌甁，可随时观察液位指示。5.5、净化、干燥指装置在不降低原气体的纯度情况下，对SF6气体中所含有的固体杂质、油份、水份加以去除，从而保证进入电器设备的SF6气体的纯度。

<孝感>天正华意电气设备有限公司

孝感SF6气体抽真空充气装置一般的净化干燥随回收贮存和充放过程 同步完成，自循环净化方法如下：贮液罐内SF6自循环时，开冷冻压缩机、V5、V2、SF6压缩机、V3。若SF6压缩机排气压力太高可调节V2阀门开启大小，以便气体正常循环。自循环结束时，关V5、V2、SF6压缩机、V3、冷冻压缩机等。六、维修和保养回收装置及其环境应经常保持清洁，对各主要设备应经常检查，按期维修和保养，请注意不能随意松动任何接头、螺栓、螺母，应有专门人员进行操作、维修。6.1、真空泵6.1.1使用中注意事项经常注意油位。泵起动后再打开阀门。经常注意泵运转是否正常，有无特殊声响，电机是否超负荷运转。注意泵温升不超过40℃。严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。若泵长期搁置不用，应将油放尽，然后注入新油。6.1.2换油期新泵跑合运转后，可能有少量金属碎屑和其他杂质在油箱中沉积起来，对泵的性能不会有影响，但以除去为宜，在使用100小时后，把油放出，把含有杂质的少部分油除去，其余的清洁油仍可用滤网过滤后加入泵内，酌量补充一点新油，以后的换油期，需油用户根据使用情况和效果酌情决定。原则为一年更换一次（约2000小时）。6.1.3换油方法先开泵运转约半小时，待油变稀，停泵从放油孔放油。再敞开进气口运转10~20秒，此间可以吸气口缓缓加入少量新油。以更换泵腔内的存油，如出来的油很脏，后者可重复进行，不可用清洗液冲洗泵内存油和杂质。6.2、SF6压缩机6.2.1使用注意事项因启动过频会影响电机寿命，所以每小时启动次数应尽量少于5次，每次停机时间应在3分钟以上。尽量避免压缩机较长时间真空运转，故回收时要注意观察压缩机进气口压力，当回收初压力(M1)显示为零表压，达到预定值，及时停止压缩机回收。

孝感SF6气体抽真空充气装置主要技术参数 SF6浓度超限报警点：1000ppm精度＜±2％； O2浓度检测范围0－25％，缺氧报警点：18％，精度＜±0.5％； 温度显示范围：-20～＋99℃，精度＜±0.5％； 湿度显示范围：0～99％RH，精度＜±3％； 输入电源：AC 220V±20％； 报警输出接点功率：AC220/5A； 风机输出接点：380V/15A（三相）或220V/15A； 风机启动：O2含量≤19.6％或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机； 海量报警信息存储设计； 5路大容量报警触点输出。 SF6、O2变送器采用进口原装的传感器，寿命长； SF6气体检测报警误差＜1％，氧气报警误差＜0.5％； 风机控制器可控制原有风机。1.4、系统原理图2、主机操作说明2.1、主界面仪器采用触摸界面设置，轻触任意空白处，显示界面背景将有如下5幅图片切换。触摸任意地方切换背景图片2.2、配置主机（配置主机）轻触旁边表盘 可以配置主机相关内容。此界面下可以配置背光，语音及其所有模块信息。主机编号：当前主机编码。气体变送器、风机控制器、温湿度控制器：根据系统配置任意设置。配置背光：当前液晶背光等级。背光延时：自动关闭背光时间设置。语音启动/关闭：系统语音配置开关。密钥功能：此功能启动后，进入配置主机和系统设置两个界面需要输入密码（系统初始密码为888888）。外部红外启动警灯：当外部红外感应到有人是自动开启警灯，开启警灯时间可设。当时间为0是默认关闭此功能。2.3、系统设置（系统设置）当配置主机密钥功能设置为启动时，进入系统设置和配置主机将出现输入密码界面：初始密码为：888888当输入正确的六位数密码后点击确认，系统将进入相对应的窗口。点击修改密码：根据提示输入旧的六位数密码，两次输入新的六位数密码，如果都输入正确，系统会提示新输入的密码正确，此时退出密码服务窗口，重新进入相对应的界面。：输错密码，可以点击按钮，然后重新输入。

SF6气体充回收装置诚信厂家-品质保障

孝感SF6气体抽真空充气装置喷油、漏油的原因及其方法油雾、喷油是不允许的，可能是油过滤器老化（可用一年）油位过高，油档板松脱，装配不当所致，可逐一检查。漏油可能是油封弹簧脱落、磨损，放油螺塞和垫片损坏，垫片未垫好，可逐一检查调换。7.3、SF6压缩机7.3.1压缩机启动后立即停机，可能是进口压力过高，致使高压排气压力过高，自动停机，减小进口压力。7.3.2压缩机电机过载，热继电器未复位，可能不运转。7.3.3压缩机内部有杂声，应有专业人员检查或更换压缩机。7.4、冷冻系统7.4.1冷冻压缩机高压压力过高，故障原因是冷凝器冷却风扇未开（或未运转）或冷凝器被污染物堵塞，排除方法：前者使风扇运转，后者清洗冷凝器。7.4.2冷冻压缩机低压压力过低：原因是膨胀阀堵塞，应清洗膨胀阀或清理干燥过滤器，原因之二可能是制冷系统泄漏，应查找泄漏源，并排除之，若必要再补充制冷剂。7.4.3冷冻压缩机高压力过低而低压压力过高，可能是压缩机内部故障应拆机检查。7.4.4冷冻压缩机气缸结霜，甚至排气管结霜。原因之一：膨胀阀调节不当，流量过大，应重新检查调节膨胀阀。原因之二：蒸发器内部短路，应检查蒸发器内部情况。原因之三：制冷剂充灌量太大，可适当泄放制冷剂。7.5、净化干燥系统7.5.1油分离效果不好可能是气体温度较高，应检查冷却器风扇是否正常运转，风扇叶片是否完好。油分离器失效，更换油分离器。

---
