安康电容电流测试仪测量原理电容电流测试仪是从PT 开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。3 功能及特点3.1 测量范围更宽，测试速度更快。3.2 支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量。3.3 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。3.4 人机交互界面更加友好：(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。3.5 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。3.6 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。3.7 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。3.8 具备输出短路保护功能。3.9 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。3.10 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。3.11 热敏打印机打印功能，快速、无声。3.12 体积小、重量轻，方便携带使用。4 技术指标4.1 电容电流测量4.1.1 测量范围：0.3μF～200μF 1A～400A4.1.2 准确度： ±(读数×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 电压等级：0.1KV～99.9KV连续可调4.2 零序3U0电压测量4.2.1 测量范围：1V～100V AC 50HZ4.2.2 准确度： ±(读数×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用条件及外形4.3.1 工作电源：AC100-240VAC 0.8A 50/60Hz4.3.2 仪器重量：4.5Kg4.3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)4.3.4 使用温度：-10℃～50℃4.3.5 相对湿度：＜90%，不结露

<安康>天正华意电气设备有限公司

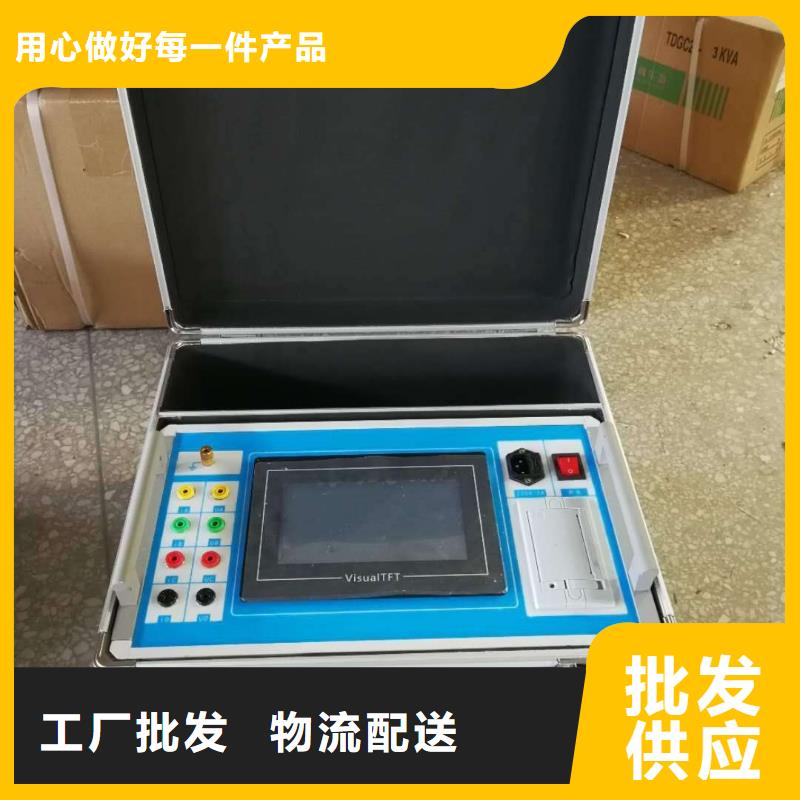

安康电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性；同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据，便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏，阳光下可视，内置电子版接线说明，使用说明，操作简便。49Hz交流测量，测量精度更高、抗干扰能力更强；外置电流钳具备反向自动修正功能，电流钳方向不影响测试数据和测试结果；仪器可存储上万组测试数据，并配备微型打印机、USB接口，可实现测试数据及历史存储数据的打印及U盘数据导出；仪器采用内置高密度高容量进口电池组供电，提高户外操作的便携性；仪器在测试过程中会经过预检并具备过流保护功能，电源输出短路不会损坏设备。3.技术指标工作电源： 220V/50Hz与42V/7000maH锂电双供电试验电压：0.1V～50V 150VA测量范围： 电容 0.01uf～5000uf（1%读数+0.01uf）电感：0.1mH～50H（1%读数+0.02mH）电阻：0～50K（1%读数+0.03Ω）电流：0～3A（0.5%读数+0.1mA）电压：0～50V（0.5%读数+0.1V）小分辨率：电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 ：-20℃-60℃仪器重量： 4kg外形尺寸：350mmX250mmX15mm

电容测试仪怎样使用 厂家直供
<安康>天正华意电气设备有限公司

安康电容电流测试仪在电力系统的无功补偿电容器参数测试工作中，需测试并联电容器组中的单个电容值，以及电抗器的电感值等参数。该参数测试的准确与否，直接影响到补偿电容器组的可靠性，关系到电网的运行。针对上述电力生产需求，为了测量并联电容器组中的单个电容器电容值及电抗器的电感值，许多电力测试仪器生产厂家研制了电容电感测试仪，但就目前使用应用情况来看，在用的电容电感测试仪种类繁多，质量参差不齐。其数据结果的质量越来越受到电力生产部门的重视。国内的计量检定单位在实际检定工作中采取的检定方法为传统的“实物法”，该方法的主要特点在于：以一组实物标准电容和实物标准电阻为基础，用于对电容电感测试仪的电容、电感测量功能进行检定。其不足之处主要在于：实物的标准电容、标准电感难于获得，且成本高。基于该方法准确度低、量值取值范围窄。鉴于上述情况，针对电容电感测试仪的工作特性和现有校验方法的不足，设计研制了 电容电感测试仪校验装置，可有效开展对目前市场上主流的电容电感测试仪的校准与检测工作。二、主要功能特点电容电感测试仪校验装置（以下简称校验装置）是针对目前市场上主流的电容电感测试仪的电容、电感等测量性能进行校准检定的专用装置。本校验装置主要包括如下功能、特点：1、 校验装置可对电容电感测试仪的电容、电感等测量功能进行校验。电容值、电感值准确度高，量值连续可调，调节细度小、范围大。2、本装置可模拟出现场实物类似的电容、电感，频率响应范围宽，电流输出范围大，电容、电感均可方便溯源。3、校验装置分为上位机和下位机两大部分，两部分通过RS-232串口通信。上位机以PC机人机交互方式给用户提供友好的控制界面，用于选择校验的内容、方式、参数等；下位机是响应上位机各种命令参数、实施校验工作的具体部件。性能稳定，软硬件设计思路新颖，针对性强。操作界面友好。

电容测试仪怎样使用 厂家直供 <安康>天正华意电气设备有限公司

安康电容电流测试仪尊敬的用户：感谢您选用我生产的电容电流测试仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 使用前，仪器必须可靠接地；保障被测系统处于无故障运行状态。2 必须断开连接在系统中性点上的补偿装置（如消弧线圈）。3在使用3PT、4PT连接方式测量时，对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。4在使用3PT、4PT连接方式测量时，如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。5在使用3PT、4PT连接方式测量时，如果PT开口三角接入的负载（如消谐装置）阻抗小于100欧姆，应将该负载断开后再进行测量。6 本测量仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。

<安康>天正华意电气设备有限公司 电容测试仪怎样使用 厂家直供

安康电容电流测试仪电感测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(jωL)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电感测量值L试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差L 误差＝L试品?L，进而达到了对被检电容电感测试仪的“电感”测量功能进行检定的目的。五、面板说明1—电源开关、2—电源指示灯、3—工作状态指示灯、4—电压输入端子、5—电流输出端子图2 校验装置前面板示意图六、操作说明上位机程序操作界面见图3。界面共有两个选择栏和两个功能按钮，在“参数方式设定”栏中可以选择“电容、电感”两种参数方式，该选项具有性，可重复选择不可以多项选择。当选择电容后，可在“电容值”选项栏设定标准电容器，输入范围为0.1μF~2000μF，调节细度0.01μF；当选择电感后，可在“电感值”选项栏设定电感值，输入范围为0.1mH～2H，调节细度为0.01mH。图3 上位机程序操作界面进行电容电感测试仪校验时，首先在前面板上连接好电容电感测试仪的测量线，在后面板上连接好接地线、电源线以及上位机与下位机间的通讯电缆，打开下位机电源按钮，即可以开始测试前设置。测试前应先设置好需要测量的参数，然后点击“参数下载”按钮，上位机将发送指令判断上位机与下位机是否通信正常。若通信不正常，则上位机界面显示“串口通信错误”的；若无提示则通讯正常，上位机将设置的电容值、电感值等参数发送到下位机。再点击“启动”此时前面板“状态指示”绿灯将点亮，即可开始校验测量工作。读取测试仪测量数据，根据校验装置提供的标准值，即可计算获得测试仪的误差。测量完成后点击“停止”按钮，“状态指示”绿灯熄灭，此时已恢复到开机时的状态，可以在上位机程序中重新设置参数，并点击“启动”按钮进行下一次的校准。七、随机附件1、电脑1台2、使用说明书1份3、配套操作软件（光盘） 1张（含说明、安装程序）4、RS232通讯电缆 1根5、电源线 1根6、测试线 1套

安康电容电流测试仪配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。目前，我国配电网的PT接线方式有以下几种：1、3PT接线方式这种接线方式分“N接地”、“B相接地”两种，分别如图 4和图 5所示。对于这两种方式，均从N-L两端注入测试信号。根据所用PT的不同，分成三种类型：3PT： 、 3PT1： 、 3PT2： 。图 4 N接地方式图 5 B相接地方式图 4、图 5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。这时，必须将运行方式转换为图 4或图 5所示的运行方式。常见的采用3PT接线方式的配网其运行方式如图 6所示：图 6 常见的采用3PT接线方式的配网运行方式测试步骤：（1）检查测量用的PT高压侧中性点是否安装有高阻消谐器，如有，将其短接。从测量原理可知，选用哪组PT进行测量，我们就只考虑这组PT的接线情况。而无需关心系统内的其他PT的情况。如果系统中有些PT安装高阻消谐器，有些没安装，则完全可以从没有安装高阻消谐器的PT进行测量，这样可以省去短接消谐器的工作。（2）检查消弧线圈是否全部退出运行。在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行，并非只退出该变电站的消弧线圈。同时只考虑被测电压等级的情况，无需考虑其他电压等级的情况。例如，被测变电站A为10kV系统，并通过联络线与变电站B的10kV系统相连，变电站A有2台消弧线圈，变电站B有1台消弧线圈，则测量时有电气联系的这3台消弧线圈均要退出运行；而35kV系统有无消弧线圈则无需考虑。（3）退出PT 开口三角的消谐装置。如果经过实测证明，开口三角所接的某些厂家某些型号的二次消谐装置对测量结果没有影响，则消谐装置可以不退出运行。一般对于微电脑控制的消谐器，其只有在系统有谐振发生时才动作，该类消谐器一般对测量无影响。（4）如果PT二次侧并列运行（很少见），则将其改为单独运行。

<安康>天正华意电气设备有限公司 电容测试仪怎样使用 厂家直供

安康电容电流测试仪补偿电容器组中性点异频信号注入法5.1 测量方法说明及测量特点常用的异频信号注入法是从PT开口三角处注入异频信号，其测量原理中假设电压互感器三相励磁特性和漏抗一致，且在测试过程中忽略了励磁阻抗。而在实际现场，电压互感器往往会出现由于生产批次的不同而导致的三相励磁特性和漏抗不一致，尤其对于4PT连接方式电压互感器的差异将大大影响电容电流的测量准确性。针对以上情况，提出了补偿电容器组中性点异频信号注入法，此测量方法避免了电压互感器参数不一致的影响，且无需退出高低压消谐装置，既保证了电网运行，又保证了测量的准确性。5.2 测量原理图2 补偿电容器组中性点异频信号注入法原理图图2中：PT：外接单相电磁式电压互感器，电压互感器变比为（UL电压互感器额定高压）X： 耐压电缆DL：断路器 DS：隔离开关 ES：接地开关 L： 限流电抗器Ca、Cb、Cc： 补偿电容器组C11、C22、C33：线路三相对地电容见图2所示，电容电流测试仪与单相电压互感器的二次绕组相连，电压互感器的一次绕组经耐压电缆与补偿电容器组中性点相连，通过补偿电容器组向三相注入异频零序电流。电容电流测试仪通过测量电压互感器二次绕组的电压和电流，计算得到对地电容和电容电流。注：补偿电容器组中性点异频信号注入法，在测量之前必须确定电容器组Ca、Cb、Cc的确切电容量；且需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“C1PT”。5.3 测量步骤5.3.1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。5.3.2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。5.3.3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。5.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在该补偿电容器组中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该补偿电容器组中性点相连。无中性点隔离开关的补偿电容器组可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。 5.3.6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。5.3.7 测试人员位于绝缘垫上开始测试。

<安康>天正华意电气设备有限公司

安康电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性；同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据，便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏，阳光下可视，内置电子版接线说明，使用说明，操作简便。49Hz交流测量，测量精度更高、抗干扰能力更强；外置电流钳具备反向自动修正功能，电流钳方向不影响测试数据和测试结果；仪器可存储上万组测试数据，并配备微型打印机、USB接口，可实现测试数据及历史存储数据的打印及U盘数据导出；仪器采用内置高密度高容量进口电池组供电，提高户外操作的便携性；仪器在测试过程中会经过预检并具备过流保护功能，电源输出短路不会损坏设备。3.技术指标工作电源： 220V/50Hz与42V/7000maH锂电双供电试验电压：0.1V～50V 150VA测量范围： 电容 0.01uf～5000uf（1%读数+0.01uf）电感：0.1mH～50H（1%读数+0.02mH）电阻：0～50K（1%读数+0.03Ω）电流：0～3A（0.5%读数+0.1mA）电压：0～50V（0.5%读数+0.1V）小分辨率：电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 ：-20℃-60℃仪器重量： 4kg外形尺寸：350mmX250mmX15mm

<安康>天正华意电气设备有限公司 电容测试仪怎样使用 厂家直供

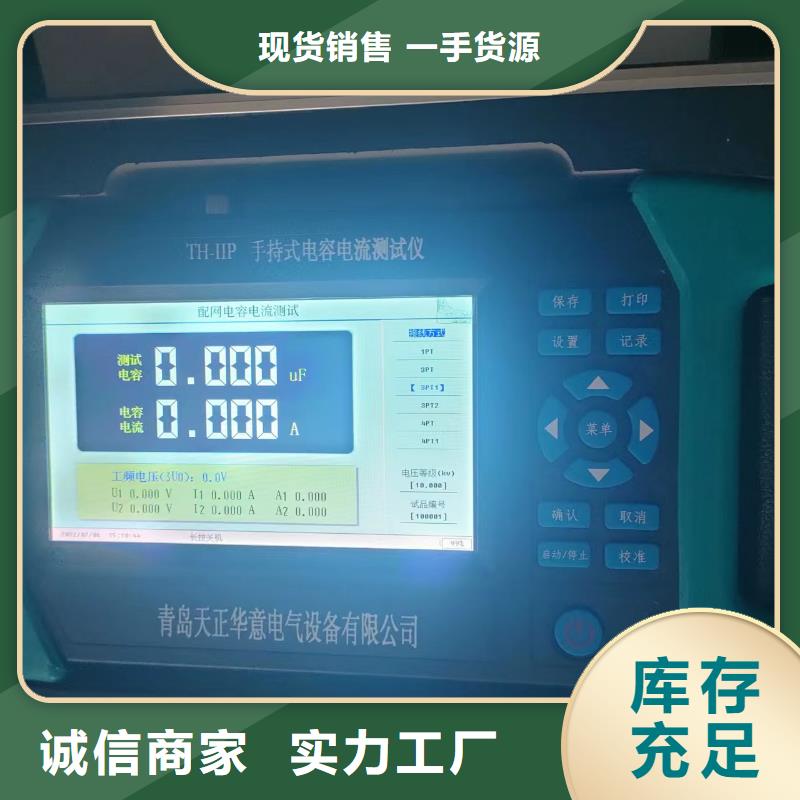

安康电容电流测试仪操作使用说明7.1 测试接线在测量前，仪器外壳应可靠接地，电流输出线连接至PT二次绕组。7.2 智能电量管理仪器在长时间未操作时，自动调暗液晶背光，并发出提示音提示用关闭仪器电源。7.3 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：在仪器电源关闭的情况下按住按键不放，同时给仪器上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。 7.4 操作说明所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图4）。顶部状态栏显示当前日期、时间；底部状态栏显示软件版本号、硬件版本号、零序3U0电压和装置编号；中间为仪器型号名称以及可选的功能菜单。按上下键选择相应的功能菜单，按“确认”键进入所选功能菜单；“厂家参数设置”菜单为场内调试用，不对用户开放。

<安康>天正华意电气设备有限公司 电容测试仪怎样使用 厂家直供

安康电容电流测试仪确保将测试仪的电流输出端正确接到图7的开口三角N-L上。一般在二次的端子编号为N600和 L630。为了确保连接正确，可以按下列方法进行检查：用万用表分别测量PT二次侧三相电压和开口三角电压；将三相电压中的 值减去小值得到的差和开口三角电压比较，如果两者差不多，就说明找到的开口三角端是正确的；如果两者差别很大，则说明没有正确找到开口三角端。例如，测量得到三相电压分别为61V、60V、59.5V，则正确的开口三角电压应为1.5V左右，如果测量得到的开口三角电压仅为0.2V，说明所找的开口三角端不正确或PT开口三角连线已经断开（在现场实测中发现有多个变电站的PT 开口三角连线断开情况）。（6）选择正确的PT变比，也就是选择正确的PT接线方式。电容电流测试仪是通过选择PT连接方式和设定系统额定高压来确定PT变比的，这样对于试验人员会更方便、快捷。PT一般是采用100/3V的二次绕组连接成开口三角，但也有特殊的情况，有些变电站的PT采用100V二次绕组组成开口三角。为了确保选择变比的正确，可以通过测量组成开口三角的各绕组的电压来确定。（7）完成以上操作后，就可以使用电容电流测试仪进行电容电流的准确测量。

<安康>天正华意电气设备有限公司 电容测试仪怎样使用 厂家直供 <安康>天正华意电气设备有限公司

安康电容电流测试仪又称为RCD（residual current protective device）检测仪、剩余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护器的漏电动作电流和漏电动作时间。国内外多年的运行经验表明，漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择，关系到用户的用电。因此对漏电开关测试仪的校准至关重要。TH-13是专门为漏电开关测试仪提供校准的装置。利用该校准装置可对漏电开关测试仪的主要测量功能进行校准，准确地评估漏电开关测试仪的计量性能。TH-13完全满足JJF1283-2011《剩余电流动作保护器动作特性检测仪校准规范》的计量要求。

---
