那曲台区识别仪注意事项?由于在现场使用时属于带电测试，所以在操作前请详细阅读本说明书，以便熟悉本仪器的操作步骤及注意事项，严格按照说明书要求来使用。如有不明白的地方，可直接与我公司技术人员取得联系。?接线时先接仪器端，后接被试端，且先接零线后接火线；拆线时先拆被试端，后拆仪器端，且先拆火线后拆零线。?接入电压应为相电压AC220V±10％，严禁接线电压或其它等级电压。分机具有自动保护功能，一旦接入到380V，仪器将保护，报警灯将亮起。?接入被测电网时，接点处会产生少量电弧，属于正常现象。?电流脉冲信号会产生一定的热量，长时间使用后背板有一定温度，属于正常现象。?主机、分机保险管均为2A，不能采用其它型号的保险管。若出现反复烧断保险管，应检查被测点电压，依然存在问题的可与我公司技术人员联系。

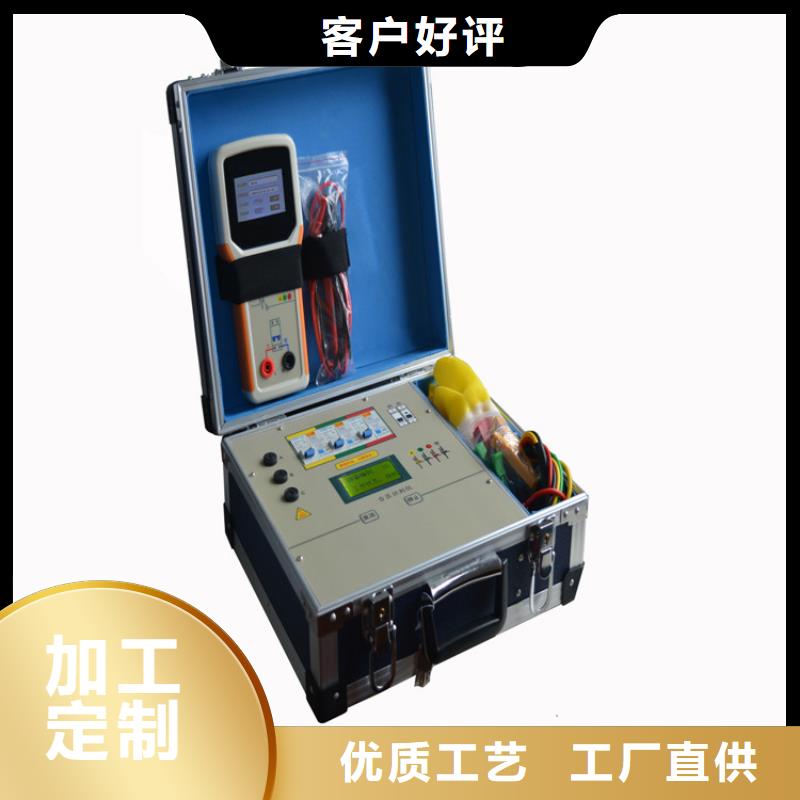

那曲台区识别仪产品简介配变台区识别仪由主机和手持分机及相关辅件组成，主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术，在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。2 功能特点（1）多模识别方式：三种识别模式可选，可满足不同现场需要。（2）分支识别：可判断某用户所属用电分支（开关），功能更实用。（3）相别识别：可判断某用户所属台区的哪一相，显示直观。（4）线路压降显示：可同屏显示主机侧（变压器低压侧）的出口电压和被测用户220V接入端口电压，得到用户供电线路上的电压降幅值，为合理调配平衡载荷提供一手数据。（5）存储量大：可存储至少800组被测用户信息，并可随时查阅。数据导出功能：主机具有USB数据接口可以将所有被测用户的信息导出，便于台区信息的整理和统计。（6）主机外箱塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能外形美观，整机重量轻，方便现场使用。（8）主机与分机均采用大屏幕点阵式液晶显示屏，全部简体中文显示，操作直观简便一目了然。（9）整机配置附件齐全，可满足不同现场的多种需要。（10）多模识别方式，可准确判断用户所属配变台区或所属用电电路分支（开关），识别准确度达到100％，信号强度高，传输距离远。 （11）主机与分机的配置数量灵活，由于主机与分机的号码可以通过键盘随意设定，从而实现复杂条件下的多台配变（开关）供电区域的用户识别。（12）主机与分机均具有记忆功能，一次设定好工作模式后，再次开机无需重新设定工作模式。（13）具有端口电压与用户端电压及线路压降同屏显示功能，方便对比压降，为合理调配平衡负荷提供参考。（14）主机、分机都具有误接电源保护和报警提示功能，当220V电源被误接380V时，电路会自动判断并切断内部电路，同时发出声光报警提示。（15）主机工作电源两种方式可选，测试电压线借电工作及外挂直流电源模块。（16）主机主电路采用高速处理器具有极强的数据处理能力和强大的存储能力，可以存储至少800组测试数据，并可随时查阅，并可以通过USB数据接口将存储的数据结果导出。3 技术参数通讯方式：低频过零通信技术。距离：3km电流测试距离：≥5km工作电压：AC220V±10％，频率50Hz主机功耗：≤6W分机功耗≤2W，工作功耗不大于10W电压、电流测量精度：1％识别准确度:钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)工作环境温度：-30℃~70℃工作环境湿度：≤93％RH

<那曲>天正华意电气设备有限公司 那曲谐波质量分析仪批发厂家

那曲台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。

<那曲>天正华意电气设备有限公司 那曲谐波质量分析仪批发厂家

那曲台区识别仪在准备使用仪器时测试线必须严格按相序与主机和测试夹对接（尤其黑色与黄、绿、红三色不能混淆），在夹测试夹时，请先将黑色的夹子夹到变压器的零线上，再按顺序依次将其他各色（黄、绿、红）夹子夹到低压侧对应相序的三相电接线柱上。 四、功能描述 电力台区用户查询仪是一台经大量用户实际使用认可的高性能高可靠性的台区用户识别仪器。该台区查询仪能充分满足电力管理部门对准确、快捷的查清各类台区（特别是线路复杂、台区相邻交叉、资料不全的情况）所有用户资料的要求，可限度的降低人员的工作量和劳动强度，大幅度提高用户资料的准确度，提高工作效率。从而为实现台区精细化管理、降耗减损提供真实准确的基础数据。同时，该仪器还附带了相序查询功能，能作在线相序查询仪来使用。

那曲台区识别仪在准备使用仪器时测试线必须严格按相序与主机和测试夹对接（尤其黑色与黄、绿、红三色不能混淆），在夹测试夹时，请先将黑色的夹子夹到变压器的零线上，再按顺序依次将其他各色（黄、绿、红）夹子夹到低压侧对应相序的三相电接线柱上。 四、功能描述 电力台区用户查询仪是一台经大量用户实际使用认可的高性能高可靠性的台区用户识别仪器。该台区查询仪能充分满足电力管理部门对准确、快捷的查清各类台区（特别是线路复杂、台区相邻交叉、资料不全的情况）所有用户资料的要求，可限度的降低人员的工作量和劳动强度，大幅度提高用户资料的准确度，提高工作效率。从而为实现台区精细化管理、降耗减损提供真实准确的基础数据。同时，该仪器还附带了相序查询功能，能作在线相序查询仪来使用。

<那曲>天正华意电气设备有限公司 那曲谐波质量分析仪批发厂家

那曲台区识别仪敬的顾客感谢您使用本公司生产的用户表计接线检测仪在初次使用该测试仪前，请您详细地阅读使用说明书，将可帮助您正确使用该测试仪。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。请勿擅自打开仪器，否则将不能得到包修等到各种服务，出现任何问题请先电话联系售后服务部。——防止火灾和人身伤害?使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。?正确地链接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。?产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。?注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。?请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。?使用适当的保险管：只可使用符合本产品规定类型和额定值的保险管。?避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。?有可疑的故障时，请勿操作：如怀疑本产品有损坏 ，请本公司维修人员进行检查，切勿继续操作。

<那曲>天正华意电气设备有限公司 那曲谐波质量分析仪批发厂家
<那曲>天正华意电气设备有限公司 那曲谐波质量分析仪批发厂家

那曲台区识别仪台变互测初始屏（分机）图十二中可见：主机显示出所测量各台变A、B、C各相的电压值。当分机按下F1键时，开始发起测试，测试完毕后，有关联的台变的所加设备会有结果显示，主机和分机测试结果变换为图十五和图十六所示。图十五、台变互测结果屏（主机）图十六、台变互测结果屏（分机）主机显示的测试结果为：分机编号和与本主机A相所对应的分机相别。分机显示屏的右侧显示出测试的结果，包括：有关联的主机编号、所在相别，同时给出与其联结的对应关系。（6）电测矢量测试界面图十七、矢量电参屏此界面用来对低压线路或用户的电参量进行测量并显示出矢量图。如图十七所示，在屏幕的上部分显示出实测矢量六角图以及各个参量实际值；屏幕的下半部分是电参量部分的数据，包括三相电压、三相电流、三相有功功率、三相的电压与对应相电流之间的夹角、总有功和频率。（7）波形显示界面图十八、波形显示屏在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 用【上下】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。通过此屏可以直观的看出台区测量时所施加信号的强弱程度。

那曲台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。

<那曲>天正华意电气设备有限公司 那曲谐波质量分析仪批发厂家
那曲谐波质量分析仪批发厂家 <那曲>天正华意电气设备有限公司

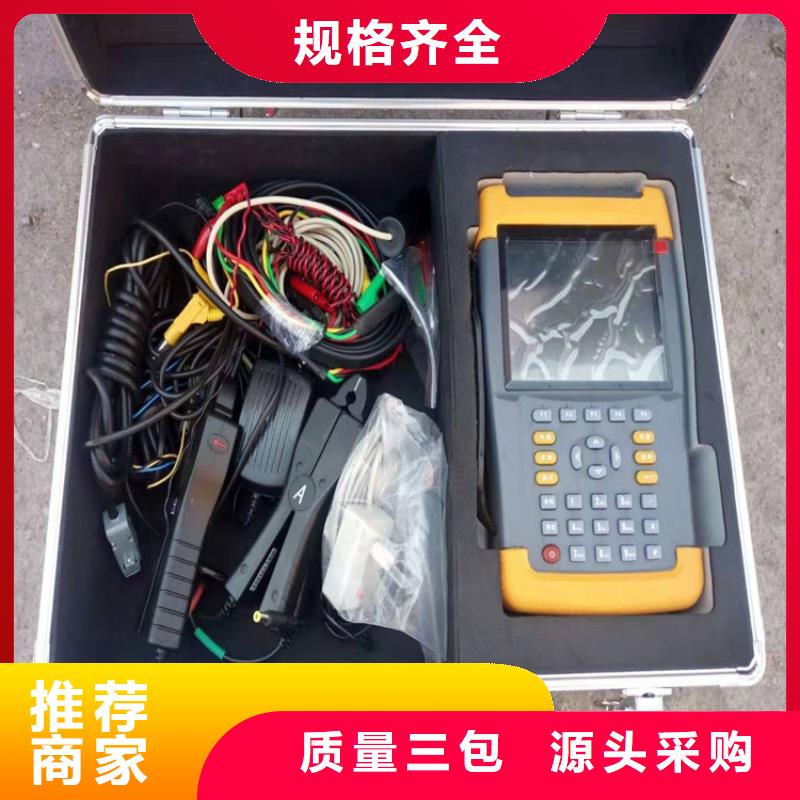

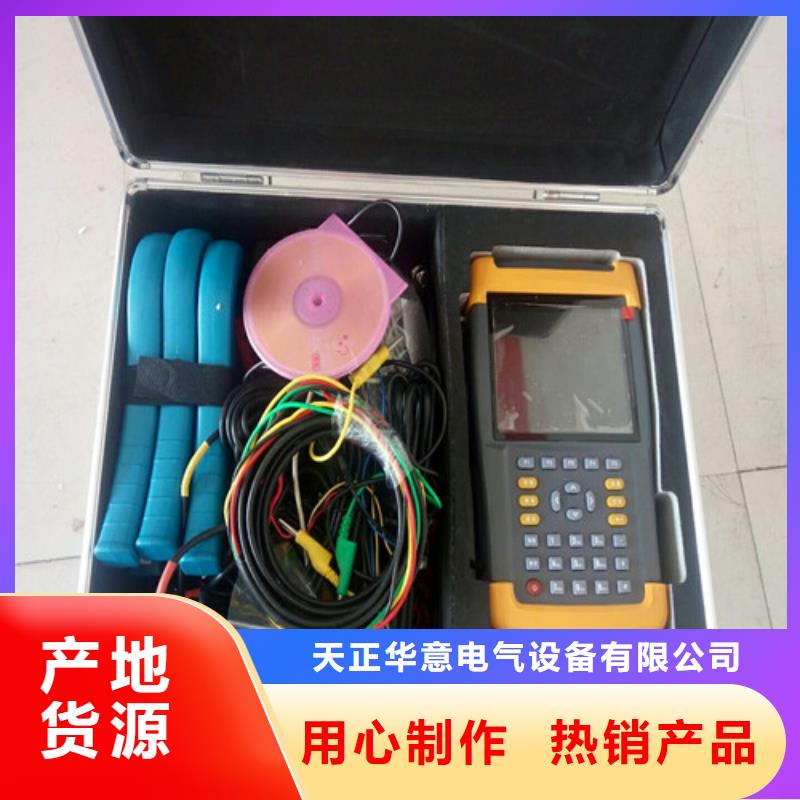

那曲台区识别仪章器概要1. 应用领域和范围?电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。?测量分析公用电网供到用户端的交流电能质量。?应用小波变换测量分析非平稳时变信号的谐波。?测量分析各种用电设备在不同运行状态下对公用电网电能质量。?电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。?测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。?测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2. 仪器特点：?可靠?电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅在使用上、可靠和方便，而且大大提高了的抗干扰能力。?使用方便便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。?精度高符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，每周波256个点。?软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。?通讯接口：本仪器设有两个USB接口。USB1通过USB连接线连接电脑，USB2直接插U盘存储测试数据。?测试参数多系统频率、电网谐波、三相电压不平衡度、电压偏差、电压电流真有效值、电压电流基波有效值、真有功、无功、视在功率、2-50次谐波、真功率因数、电能电度、电压骤升骤降、电流浪涌等全部电能质量五大国标规定的参数。?实时谐波数据判断实时判断当前测试的电压谐波、电流谐波数据正常或超标。?后台管理分析软件Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。

那曲台区识别仪一般要求请阅读以下注意事项，以免人身伤害，并防止本仪器或与其相连接的任何其他的仪器受到损坏。为了避免可能发生的危险，本仪器只可在规定的范围内使用。那曲台区识别仪本仪器出现故障时，必须由青岛天正华意电气设备有限公司或其正式授权的售后维修机构进行维修等相关服务。任何单位或个人对于本仪器的任何改动、维修 青岛天正华意电气设备有限公司均不承担任何责任。1、防止火灾或人身伤害[使用适当的电源线]：只可使用本仪器专用、并且核准可用于该使用国的电源线。[避免接触裸露的电路]：仪器带电时，请勿触摸裸露的接点和部件。[在有可疑的故障时，请勿操作]：如怀疑本仪器有损坏，请及时告知或咨询售后服务部。联系方式见《保修卡》。[请勿在潮湿的环境下操作][保持仪器表面清洁和干燥]2、术语和标记本手册使用的术语。本手册可能出现如下术语：警告。警告字句指出可能造成人身伤亡的状况或做法。小心。小心字句指出可能造成本仪器或其他财产损坏的状况或做法。

<那曲>天正华意电气设备有限公司 那曲谐波质量分析仪批发厂家

那曲台区识别仪.测量三相电压、脉冲电流。12.仪器能显示出电压缺相的情况，自动在液晶屏给出提示。.仪器可对三相电压2－31次谐波进行测量。14.矢量图显示功能。仪器可将三相电压、三相电流的矢量关系图显示出来，方便检查低压用户计量装置的错接线情况。15.简单的示波器功能。仪器可以将三相电压、三相电流的实际波形图显示出来，使用者可对被测用户的波形情况一目了然。仪器具备自检功能，对因过压、冲击等原因导致部器件损坏情况出现时，仪器要对故障部分进行诊断并正确提示。17.仪器具备零火线自动识别功能，分机在进行台区或分支测试时，会自动识别零火线是否接对，并在屏幕上加以提示18.采用大屏幕真彩色全透液晶屏，阳光下依然清晰。中文及图形化显示，界面友好，显示直观，操作简单。19.导电硅胶按键操作模式，设计合理、操作简便，其寿命长、灵敏度高，避免了触摸屏方式在使用一段时间后容易发生故障导致无法操作，或操作灵敏度差而影响用户的正常使用仪器可将台区归属测试结果以记录的形式保存下来，包括：测试日期、测试时间、台变编号、电表编号、所属相别。21.测试记录可以通过U盘等移动存储设备拷贝到后台管理计算机，进行集中管理，能对数据记录进行分类统计，便于营销部门真实掌握各户的台区归属、相别归属、分支归属等信息；正确统计负荷分配情况、线损率等信息。22.为了保障操作的性，仪器具备多重保护。电源回路具备独立且可快速更换的保护元件。设备应用中当接线时误接入线电压后，仪器确保无损坏并对误接线情况进行提示，并且仪器不能执行测试操作。

<那曲>天正华意电气设备有限公司
那曲谐波质量分析仪批发厂家 <那曲>天正华意电气设备有限公司

那曲台区识别仪当电表编号、电表量程都设置正确后，单击“确定”键即可保存相关数据。如要放弃保存，可以再次单击“取消”键，便可退出保存页。如果分机发出脉冲电流后，未得到主机发来的应答信息，将显示“该线路未安装主机”的提示信息。如果分机在该界面一开始就未接到有效电力载波数据帧，屏幕左上方将显示“N”符号，此时无法通过点击“确定”键发送电流。在该界面单击“取消”键，将返回主菜单界面。载波测试在分机主菜单界面，通过”键移动光标，使光标选中“2、载波测试”，单击“确定”键，进入载波测试界面也可在主菜单下，直接单击键，进入载波测试界面。图19进入载波测试界面，将红、黑两条分机测试线，歪头一端插入分机接线孔，另一端接入待测线路的单相电源插座或其他易接电处。注意，测试线只能承受AC220V的电压，切记不可将分机测试线接到AC380V或其他高于AC220V的电源中。测试线接好后，分机将显示该线路的交流电压，并开始接收主机发来的电力载波信号。一旦分机接收到完整的主机载波信号帧后，将显示该测试线路的主机编号（也就是变压器编号）被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多，无法在一屏中完全显示，可以通过键上下翻页查看载波测试下的保存功能与综合测试的保存功能完全相同，请参考。当分机接入待测线路，大约10秒后仍未接收到完整的主机电力载波数据，分机将提示“该线路未安装主机”。在该界面单击“取消”键，将返回主菜单界面。电流测试在分机的主菜单界面下”键移动光标，使光标选中“3、电流测试”，单击“确定”键，进入电流测试界面也可在主菜单下，直接单击“3”键，进入综合测试界面。该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面，分机将发送一组脉冲电流信号。并提示用户，可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下，当分机发出电流脉冲时，借助第三方通讯方式，查询当分机发出脉冲电流后，主机是否接收到了有效脉冲电流信号。如果收到信号，主机将显示发出该信号的分机所在线路的台区及相别信息。

那曲台区识别仪一般要求请阅读以下注意事项，以免人身伤害，并防止本仪器或与其相连接的任何其他的仪器受到损坏。为了避免可能发生的危险，本仪器只可在规定的范围内使用。那曲台区识别仪本仪器出现故障时，必须由青岛天正华意电气设备有限公司或其正式授权的售后维修机构进行维修等相关服务。任何单位或个人对于本仪器的任何改动、维修 青岛天正华意电气设备有限公司均不承担任何责任。1、防止火灾或人身伤害[使用适当的电源线]：只可使用本仪器专用、并且核准可用于该使用国的电源线。[避免接触裸露的电路]：仪器带电时，请勿触摸裸露的接点和部件。[在有可疑的故障时，请勿操作]：如怀疑本仪器有损坏，请及时告知或咨询售后服务部。联系方式见《保修卡》。[请勿在潮湿的环境下操作][保持仪器表面清洁和干燥]2、术语和标记本手册使用的术语。本手册可能出现如下术语：警告。警告字句指出可能造成人身伤亡的状况或做法。小心。小心字句指出可能造成本仪器或其他财产损坏的状况或做法。
