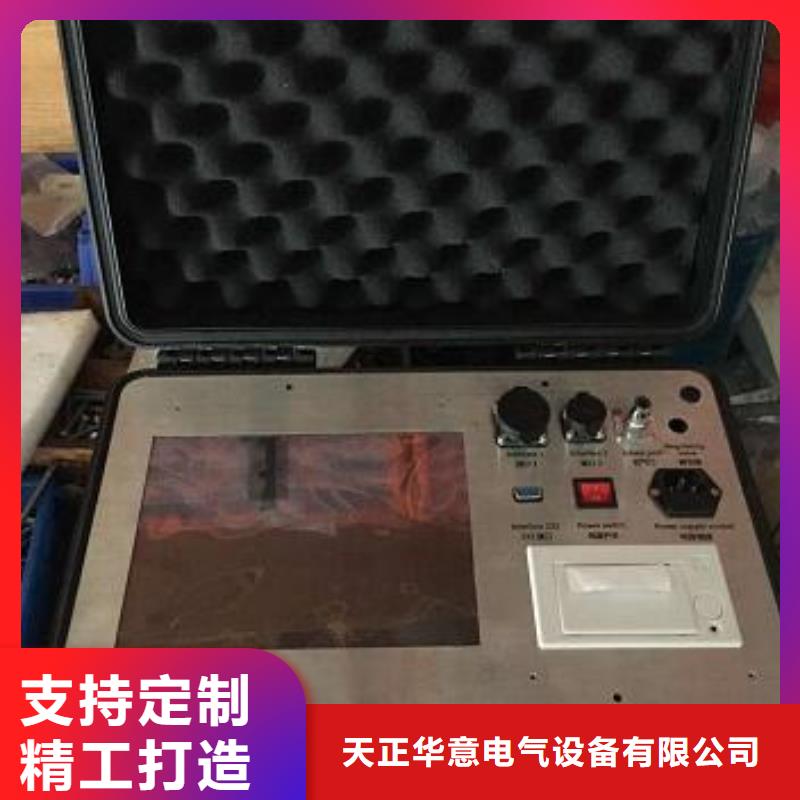

瓦斯继电器校验仪为下一次测试准备。（注：一般重复测试三次,测试次数可由用户自行调整。）4.3 流速测试4.3.1 流速测试时4、9、11电磁阀关闭，12气管关闭，2、14气动球阀打开，14电动机转速逐渐升高，1流速传感器将信号实时送至系统，重瓦斯触发时系统记录下流速值，若在标定值范围内为有效。4.3.2 测试完成，油回到回油槽。（注：一般重复测试三次，取三次测试流速值的平均值。测试次数可由用户自行调整。）4.4 测试完成系统会自动保存下每次的测试结果。附：瓦斯继电器的动作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。瓦斯保护就是利用反应气体状态的瓦斯继电器（有称气体继电器）来保护变压器内部故障的。在瓦斯保护继电器内，上部一个密封的浮筒，下部是一块金属挡板，两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；当不能则由于本身重量而，其水银接点也是断开的。当变压器内部发生轻微故障时，气体产生度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板客服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。

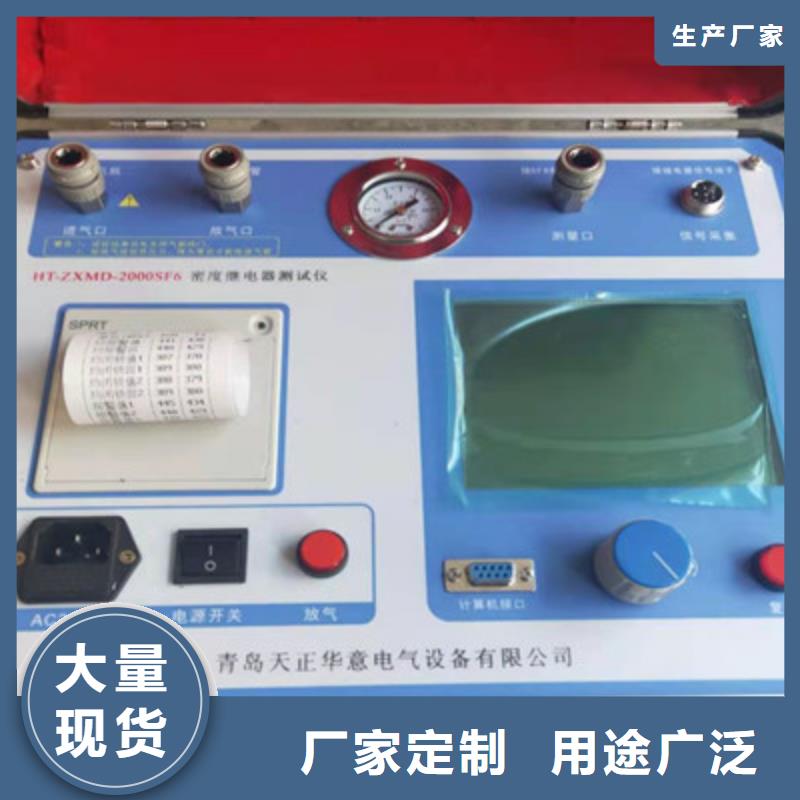

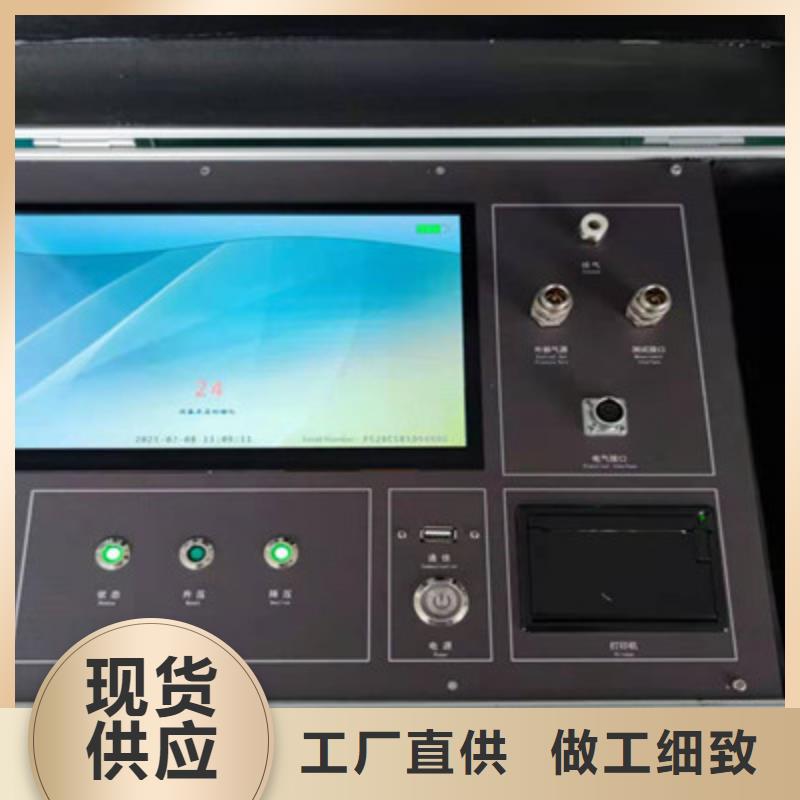

瓦斯继电器校验仪把配备的信号测试线另一头与仪器面板上的航插信号口相连接。4. 使用配备的连接气管将气瓶与仪器面板上的进气口相连接。5. 使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接。6. 如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7. 打开仪器电源。8. 打开气瓶上的阀门。9. 系统显示主界面如下图1：图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显，然后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“触点方式”选择菜单如图３所示。图３进入“触点方式”菜单后用飞梭可以选择密度继电器的触点方式，有“常开”和“常闭”两个选项。注意：触点方式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。
