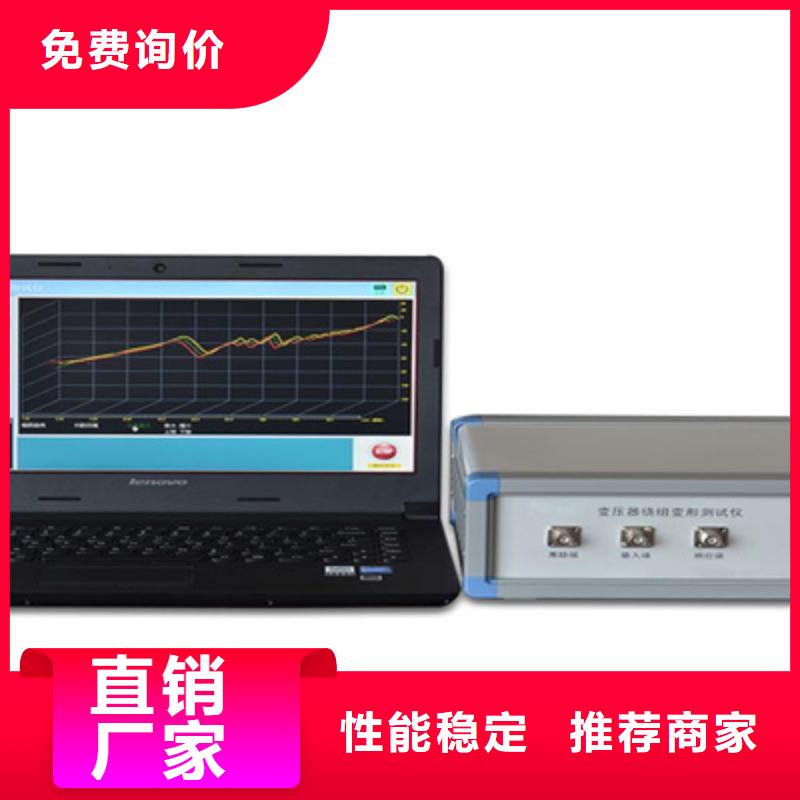

安徽变压器绕组变形测试仪准备工作注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。三 试验接线3.1面板介绍变压器绕组变形测试仪的面板如图1所示。图1变压器绕组变形测试仪面板图进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地”、“被试变压器”的外壳和铁芯一起接地。3.2绕组的接线方式图2 变压器绕组变形测试的外部接线示意图绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。?YN接线扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。图3 YN接线?Y接线由于中性点未引出，应按以下方式接线，如图4所示。输入阻抗接于A，输出阻抗接在B测试。输入阻抗接于B，输出阻抗接在C测试。输入阻抗接于C，输出阻抗接在A测试。图4 Y接线?内连接△接线内连接Δ接线绕组的接线方式如图5所示。输入阻抗接于c，输出阻抗接在a相，代表a相。输入阻抗接于a，输出阻抗接在b相，代表b相。输入阻抗接于b，输出阻抗接在c相，代表c相。图5 内连接Δ接线由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。?外连接Δ接线如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图7所示。输入阻抗接于x，输出阻抗接在a相，代表a相。输入阻抗接于y，输出阻抗接在b相，代表b相。输入阻抗接于z，输出阻抗接在c相，代表c相。图6外连接Δ接线?有平衡绕组的变压器对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。图7 平衡绕组接线

<安徽>天正华意电气设备有限公司 安徽变压器绕阻变形测试仪

安徽变压器绕阻变形测试仪 <安徽>天正华意电气设备有限公司

安徽变压器绕组变形测试仪注意：所有变压器的参数的内容不能含有空格或者特殊字符。20.4调入数据文件选取“浏览”会出现一个数据文件系统树性结构。可以双击文件名称将所需数据文件加入到文件列举窗口，（软件界面的左下方）。当列举窗口的文件被选中后，其所包含的测量数据会显示到数据文件列表中。软件菜单栏的“所有数据”和“所选数据”用来掉文件列举窗口中的文件（软件界面的左下方）。选择“分析测试报告”将会对已选择显示的数据文件中的前两条数据显示测试报告，并可进行打印或输出Word电子文档。20.5分析数据报告选择“分析测试报告”会出现一个数据文件报告。上方显示的是加入的数据的文件名称和测量时间，中间是对数据的结论显示，分为相间比和参考比较结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。二十一、试验程序及注意事项1.当电力变压器停下后，由于绕组变形频响实验特殊性要求，应将所有套管短接地进行充分放电。电力变压器试验项目变压器绕组变形频响法试验，其目的是为了避免具有直流信号试验项目，例如直阻、有载试验会导致变压器铁芯饱和造成试验数据错误。2.该仪器通电前确认钮子开关是否在“外置电源”上，不要做任何试验测试接线，等待开机后初始化后。3.开机后仪器发出“嘟嘟”两声提示音后初始化完成，可以操作试验接线。4.频响法试验：在测试频响实验中拆线、接线是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。分节开关位置选择无特殊情况下应选在1分节上。5.无线电波和空间电场干扰，在测试套管端对应另侧接地屏蔽干扰信号。6.阻抗法试验：在测试阻抗实验中拆线、接线也是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。短接接线要注意，如果接触不良会导致测量不准。

安徽变压器绕组变形测试仪变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这将严重影响变压器的运行。按电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。1.1主要技术特点?采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。?测量速度快，对单个绕组测量时间2分钟以内。?频率精度非常高，精度高于0.001％。?数字化频率合成，频率稳定性更高。?5000V电压隔离、充分保护测试电脑。?可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。?软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。?软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。1.2主要技术指标?测量速度：单相绕组1分钟-2分钟?输出电压：Vpp-25V，测试中自动调整?输出阻抗：50Ω?输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）?扫频范围：10Hz-2MHz?频率精度：0.001％?每通道采样频率：100Msps?扫频方式：线性或对数，扫频间隔和点数可任意设置?曲线显示：幅频曲线（相频曲线，选配）?测量动态范围宽：－120dB～20dB?供电电压：AC220V±10％?主机重量： 6kg

<安徽>天正华意电气设备有限公司 安徽变压器绕阻变形测试仪

安徽变压器绕组变形测试仪变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这将严重影响变压器的运行。按电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。1.1主要技术特点?采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。?测量速度快，对单个绕组测量时间2分钟以内。?频率精度非常高，精度高于0.001％。?数字化频率合成，频率稳定性更高。?5000V电压隔离、充分保护测试电脑。?可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。?软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。?软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。1.2主要技术指标?测量速度：单相绕组1分钟-2分钟?输出电压：Vpp-25V，测试中自动调整?输出阻抗：50Ω?输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）?扫频范围：10Hz-2MHz?频率精度：0.001％?每通道采样频率：100Msps?扫频方式：线性或对数，扫频间隔和点数可任意设置?曲线显示：幅频曲线（相频曲线，选配）?测量动态范围宽：－120dB～20dB?供电电压：AC220V±10％?主机重量： 6kg

安徽变压器绕组变形测试仪菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。12.1.1系统12.1.1.1开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。12.1.1.2分析测试报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。12.1.1.3连接设备，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。12.1.1.4选择无线端口，这个是蓝牙的连接方式的设置。12.1.1.5退出系统，使用完毕可以选择此项目离开。12.1.2查看12.1.2.1二维显示，当前测试曲线和查看历史曲线的坐标为二维平面。此时可观察多条曲线是否相同。12.1.2.2三维显示，当前测试曲线和查看历史曲线的坐标为三维立体。此时可观察多条曲线各自的细节。12.1.2.3线性曲线，当前测试曲线和查看历史曲线的坐标X频率为线性增加的。此时可观察曲线不同的频率段细节。12.1.2.4对数曲线，当前测试曲线和查看历史曲线的坐标X频率为对数增加的。此时可观察曲线在低频率段细节。

---
