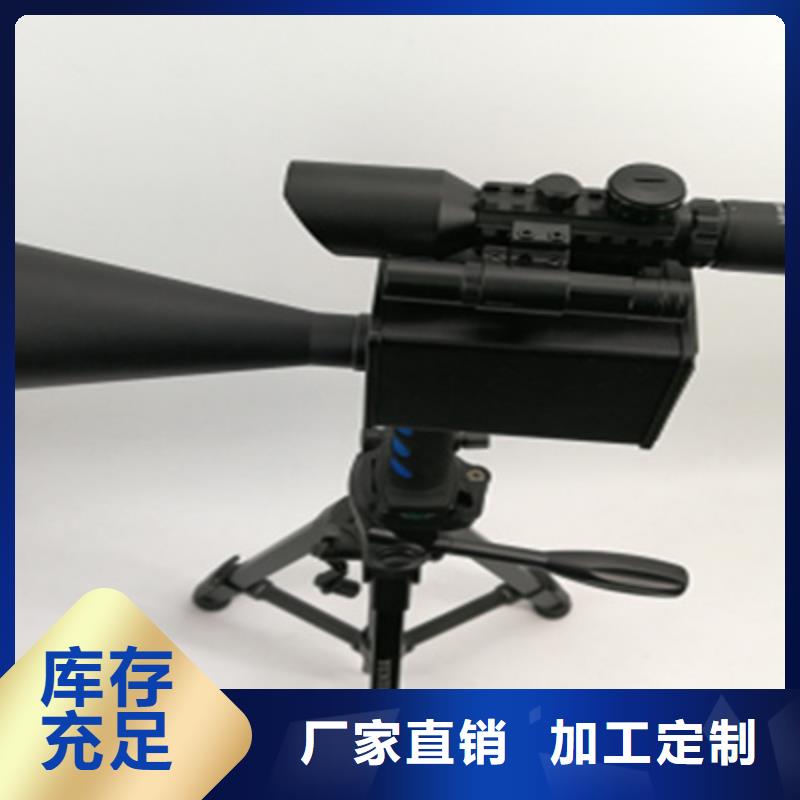

克拉玛依手持式超声波局部放电检测仪使用方法1、使用者佩带好耳机，手持巡线仪，打开电源手指扣住板机，激光对准检测对象，听是否有嘟嘟声或看显示器有无波形即可。2、制定扫描周期：一般一个月一次，对发出声音小的设备十天一次，对发出声音比较大的设备一周一次，对发出声音的设备三天一次。使用单位根据自己的实际情况可制定适合自己的带电监测周期方案。3、带电监测不同于停电检测，停电测试往往是根据规程规定的标准一次测试就可确定数据是否合格，设备有无故障；带电监测必须看带电监测的数据的变化趋势，一般正常情况下，一次高压设备在带电运行时，用仪器监测其超声波背景噪音应该是寂静的。对于相邻的同一类设备在同一时间段进行扫描，横向对比其发出的声音的大小，按声音的大小把这些划分为重点监测对象、一般监测对象、忽略对象(基本没有声音的设备)。对于重点监测对象制定不同时间的纵比监测周期计划，比如十天监测一次、一周监测一次、严重的三天监测一次，看其超声波信号的发展变化趋势。经几个周期监测声音越来越大，对其进行具体趋势分析，排除负载过大等正常原因后，声音还是越来越大，就可确定该设备有严重的放电等问题，不停电查找原因就要发生绝缘击穿等重大事故，将严重影响整个电力系统的运行。

克拉玛依手持式超声波局部放电检测仪测量模式点击“TRIG”按键打开触发参数设置菜单栏，单击“触发方式”对应的F4按键，可更改当前通道的触发方式。触发方式：选择触发的方式，触发方式分为自动、正常和单次触发。在默认情况下，手持式局放测试仪主机选择“自动”模式，当手持式局放测试仪主机在一定时间内未检测到触发时，就强制其触发。选择“正常”模式，仅当手持式局放测试仪主机检测到有效的触发条件时才更新显示波形。在用新波形替换原有波形之前，手持式局放测试仪主机将显示原有波形。选择“单次触发”模式，手持式局放测试仪主机只有在次触发后才显示波形。当“触发方式”选择为“单次触发”模式时，该通道显示界面显示为“Single”。当“触发方式”选择为“自动”或“正常”模式时，该通道显示界面显示为“continous”。四、测量程序使用手持式局放测试仪进行检测时，使用一种传感器进行检测时，选择通道1进行检测，若需使用两种传感器检测时，再使用通道2检测。注意：检测过程中若需更换传感器检测，需将“输出电压”关闭。

<克拉玛依>天正华意电气设备有限公司 局部放电检测仪克拉玛依

克拉玛依手持式超声波局部放电检测仪 放电检测：按放电检测对应的F1键可循环选择输出的放电信号，根据检测需要设置为需要的信号输出类型。“TEV”输出地电波信号。“USS”输出超声波信号。“UHF”输出UHF信号。“CT‘输出对地电流信号关闭：若检测时只需使用一个通道时，可将另一个通道关闭。如关闭通道1（通道2）时，单击“MENU”打开菜单栏，将当前通道选择为CH1（CH2），若CH1（CH2）处于打开状态则单击CH1（CH2），该通道在显示界面不显示，处于关闭状态。若想再次打开通道1（通道2），则将当前通道选择为CH1（CH2），再次点击CH1（CH2）可打开通道1（通道2）。2）设置：单击“设置”对应的F2键可打开当前选择的通道设置选项。输出电压：设置待检设备需要的传感器是否需要输出电压。单击”输出电压”对应的F1键可打开输出电压，再次单击F1按钮则关闭电压。当打开输出电压时，显示界面上的灯亮，当关闭输出电压时，显示界面上的灯不亮。单位：切换该通道输出放电量的单位，分别为mv、dB、dBmW、dBuV、dBmV。单击“单位”对应的F2键可更改该通道检测到的放电单位，该选项为循环选择，根据放电检测类型选择合适的单位。读数设置、放电次数及传感器，在检测时使用默认值即可，非专业人员请勿更改。交通灯：更改该通道交通灯颜色，可根据需要更改为合适的颜色。点击交通灯所对应的F2按键，进入到交通灯颜色设置界面，交通灯颜色分别为绿色、黄色、红色。，根据要更改的颜色双击所对应的按键。如更改“绿色”，则双击绿色对应的F1键，在弹出的对话框中单击方向键进行更改.单击上下左右键选择数字，单击方向键中间的回车键确定，设置完成后单击处于显示状态的单位按键进行确定，该绿色的颜色设置则改为设置的数据。交通灯显示的单位与之前设置的单位一致。设置过程中如想中断设置，则单击取消按钮，该颜色则不改变。其他颜色的设置参照绿色颜色的设置即可。

<克拉玛依>天正华意电气设备有限公司 局部放电检测仪克拉玛依
局部放电检测仪克拉玛依 <克拉玛依>天正华意电气设备有限公司

克拉玛依手持式超声波局部放电检测仪 高性能锂电池带有保护板，具有恒流充电、过充、过放保护和过流保护功能，有效延长电池寿命。电池充足后可连续使用7小时以上。3.2传感器1）TEV传感器TEV传感器接收从开关柜表面缝隙处传出的暂态地电波信号，该传感器可吸附于开关柜表面，使用方便，外形如图2：图2 TEV传感器2）HFCT传感器将设备的接地线穿过HFCT传感器，接地线传播的局部放电信号耦合到该传感器，输出相应的电流信号，其外形如图3：图3 HFCT传感器3）超声波传感器a）、将该传感器通过涂抹在其底部的耦合剂，紧贴被测设备表面，检测密闭设备内部的超声波信号，其外形如图4：图4 接触式超声波传感器b）、将非接触式超声传感器正对开关柜缝隙处即可检测开关柜内部是否存在局部放电；图5 非接触式超声波传感器4）UHF传感器将传感器放置在被测设备盆式绝缘子表面，拾取超高频局部放电信号，其外

克拉玛依手持式超声波局部放电检测仪装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。三、技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道：2个独立测量通道，每个通道支持光、电双输入模式采样精度：12Bit采样速率：每通道60MHz检测灵敏度：1pC测量范围：1pC～100nC本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源： AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带 300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 接触式超声传感器 检测频带 20kHz～120kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带 10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 超声信号、电信号超声测量频带 20kHz～120kHz（中心频率为40kHz）TEV测量频带 10MHz-100MHz 四、主机操作说明4.1 主机面板介绍CHARGE：主机的电源供给，将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。EXT-SYS：用于外同步接线。ON：打开开关主机开始运行（需要长按时间至少在6s以上）。CH1：将传感器检测到的信号高压设备放电信号输入主机。CH2：将传感器检测到的信号高压设备放电信号输入主机。红色船型开关：主机接有源传感器时的供电开关。

<克拉玛依>天正华意电气设备有限公司

克拉玛依手持式超声波局部放电检测仪数据保存设置在主界面菜单栏处选择《文件》-＞《保存选项》（如图6.3所示），（其中《打开路径》菜单是打开《保存选项》中设置的文件夹）弹出保存选项对话窗口。点击保存路径后的按钮可以进行保存路径选择。可以设置波形图像的保存格式，设置好后点击应用并退出。（注意：试验数据保存在此设定的路径下）图6.3 保存选项菜单图6.4 保存选项窗口6.3 《视图》菜单在主界面菜单栏处选择《视图》-＞《显示缩放窗口》（如图6.5所示），这样在放大波形是就不会显示波形的缩放图谱了，再次执行此命令则是显示波形否所放图谱。图6.5 缩放窗口开关6.4 建立试验在主界面菜单栏处选择《试验报告》-＞《试验列表》，弹出“实验列表”窗口（如图6.6所示），点击《添加试验》，然后在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击《完成》按钮（如图6.7所示）添加试验完成。或者也可以从试验列表里选择已经建立的试验项目（如图6.8所示），可以点击《修改》以修改试验信息。填写或选择完成后关闭即可。图6.6图6.7图6.86.5 参考波形在主界面菜单栏处选择《试验报告》-＞《参考波形》，可弹出《参考波形》面板（如图6.9），其中列举了几种常见的放电类型和干扰源类型。图6.96.5 设置参数点击《设置参数》-＞《设置》（如图6.10），或者点击快捷菜单的图标，弹出参数设置窗口

<克拉玛依>天正华意电气设备有限公司 局部放电检测仪克拉玛依
局部放电检测仪克拉玛依 <克拉玛依>天正华意电气设备有限公司

克拉玛依手持式超声波局部放电检测仪依据标准本仪器引用的标准主要有：DL/T500-2009电压检测仪使用技术条件GB/T4208-2008外壳防护等级的分类（IP代码）GB/T2423.1-2001电工电子产品基本环境试验规程 试验 A: 低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程 试验 B: 高温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲击试验方法GB/T2423.10-1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-2006电磁兼容性试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）GB/T17626.3-2006电磁兼容性试验和测量技术 射频电磁场辐射抗扰度试验（ IEC 61000-4-3：1995）GB/T17626.4-2008电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（ IEC 61000-4-4：1995）GB/T17626.5-2008电磁兼容性试验和测量技术 浪涌（冲击）抗扰度试验（ IEC 61000-4-5：1995）GB/T17626.11-1999电磁兼容性试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（ IEC 61000-4-11：1994）GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T19862-2005工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3、功能说明本仪器主要由主机、传感器和电缆线组成，主机外观如图1：图1 主机3.1主机内置高速AD采集卡、TFT液晶显示器、主处理器和锂电池及其管理板。使用FPGA对高速采样芯片进行控制，如启动采样、停止采样、数据同步、高速数据存取以及数据通信。

克拉玛依手持式超声波局部放电检测仪 引用标准?局部放电测量GB/T 7354?电力设备局部放电现场测量导则 DL/T 417?高电压试验技术 部分：一般试验要求 GB/T 16927.1?高电压试验技术 第二部分：测量系统 GB/T 16927.2?高电压试验技术 第三部分: 现场试验的定义及要求 GB/T 16927.33. 检测原理3.1特高频(UHF)法检测原理电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数GHz 的电磁波。局部放电检测特高频（UHF）法基本原理是通过UHF 传感器对电力设备中局部放电时产生的超高频电磁波（300MHz ≤ f ≤ 3GHz ）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式超高频传感器和外置式超高频传感器。如图4-1所示为特高频检测法基本原理示意图。由于现场的电晕干扰主要集中300MHz 频段以下，因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。

<克拉玛依>天正华意电气设备有限公司 局部放电检测仪克拉玛依 <克拉玛依>天正华意电气设备有限公司

克拉玛依手持式超声波局部放电检测仪依据标准本仪器引用的标准主要有：DL/T500-2009电压检测仪使用技术条件GB/T4208-2008外壳防护等级的分类（IP代码）GB/T2423.1-2001电工电子产品基本环境试验规程 试验 A: 低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程 试验 B: 高温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲击试验方法GB/T2423.10-1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-2006电磁兼容性试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）GB/T17626.3-2006电磁兼容性试验和测量技术 射频电磁场辐射抗扰度试验（ IEC 61000-4-3：1995）GB/T17626.4-2008电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（ IEC 61000-4-4：1995）GB/T17626.5-2008电磁兼容性试验和测量技术 浪涌（冲击）抗扰度试验（ IEC 61000-4-5：1995）GB/T17626.11-1999电磁兼容性试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（ IEC 61000-4-11：1994）GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T19862-2005工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3、功能说明本仪器主要由主机、传感器和电缆线组成，主机外观如图1：图1 主机3.1主机内置高速AD采集卡、TFT液晶显示器、主处理器和锂电池及其管理板。使用FPGA对高速采样芯片进行控制，如启动采样、停止采样、数据同步、高速数据存取以及数据通信。

克拉玛依手持式超声波局部放电检测仪 超声波(US)法检测原理局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号，如图4-2所示。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz的信号能够被人耳听到而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。此外超声波法还具有可探测不同类型的故障，如悬浮、、沿面等，可在线检测不影响设备正常运行，具有很高的灵敏度，良好的抗电磁干扰能力以及具有定位准确度高等优点。

<克拉玛依>天正华意电气设备有限公司 局部放电检测仪克拉玛依

克拉玛依手持式超声波局部放电检测仪 测量US有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【US】，按【US设置】键进入US设置界面，在【测量模式】中选择相应的测量模式。按键进入相应的测量方式。?US—巡检模式在【US设置】→【测量模式】→巡检模式，按键进入巡检模式。在巡检模式下有4种模式：波形模式 ，连续模式，相位模式，脉冲模式。在运行状态下，按或键切换不同模式。?波形模式波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。图5-12US波形模式图?背景（mV）—显示被测仪器所在环境的信号。?有效值—显示被测信号在一个周期内的有效值。?峰值—显示被测信号滤波后的周期峰值，分别用mV和dB 值表示。?50Hz—显示被测信号50Hz频率成分。?100Hz—显示被测信号100Hz频率成分。表5-4操作指示表当前状态操作按键说明运行停止F1停止测量运行历史F2报警历史、历史读数以及报警指示运行设置F4设置试验以及通道项目运行幅值缩放↑↓↑幅值放大，↓幅值缩小运行切换显示←→切换不同的模式运行查看记录取消查看保存的测量数据的记录停止运行F1开始测量停止保存数据F2保存当前采样数据的信息停止设置F4设置试验以及通道项目停止幅值缩放↑↓↑幅值放大，↓幅值缩小停止查看记录取消查看保存的测量数据的记录停止保存背景确认将当前测量数值保存为背景值?连续模式连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。

<克拉玛依>天正华意电气设备有限公司 局部放电检测仪克拉玛依
<克拉玛依>天正华意电气设备有限公司

克拉玛依手持式超声波局部放电检测仪数据保存设置在主界面菜单栏处选择《文件》-＞《保存选项》（如图6.3所示），（其中《打开路径》菜单是打开《保存选项》中设置的文件夹）弹出保存选项对话窗口。点击保存路径后的按钮可以进行保存路径选择。可以设置波形图像的保存格式，设置好后点击应用并退出。（注意：试验数据保存在此设定的路径下）图6.3 保存选项菜单图6.4 保存选项窗口6.3 《视图》菜单在主界面菜单栏处选择《视图》-＞《显示缩放窗口》（如图6.5所示），这样在放大波形是就不会显示波形的缩放图谱了，再次执行此命令则是显示波形否所放图谱。图6.5 缩放窗口开关6.4 建立试验在主界面菜单栏处选择《试验报告》-＞《试验列表》，弹出“实验列表”窗口（如图6.6所示），点击《添加试验》，然后在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击《完成》按钮（如图6.7所示）添加试验完成。或者也可以从试验列表里选择已经建立的试验项目（如图6.8所示），可以点击《修改》以修改试验信息。填写或选择完成后关闭即可。图6.6图6.7图6.86.5 参考波形在主界面菜单栏处选择《试验报告》-＞《参考波形》，可弹出《参考波形》面板（如图6.9），其中列举了几种常见的放电类型和干扰源类型。图6.96.5 设置参数点击《设置参数》-＞《设置》（如图6.10），或者点击快捷菜单的图标，弹出参数设置窗口

局部放电检测仪克拉玛依

克拉玛依手持式超声波局部放电检测仪生产报告试验过程系统可自动生成试验报告，执行菜单《试验报告》-＞《生产报告》可以生产此次试验的实验报告。报告保存到对应的试验所在的文件夹目录下，可以对报告进行浏览、修改和打印。方便日后分析数据、查看数据。（如图6.17所示）。图6.176.9实时显示点击快捷菜单的，或在设置面板的可以改变显示模式，各种模式的状态如图6.18-1.23图6.18 直线显示图6.19 椭圆显示图6.20 正弦显示图6.21 三维PRPS显示图6.22 三维PRPD显示6.9右击菜单右击菜单整合了一些常用的指令和菜单。调出方式在显示区域点击鼠标右键或长按触摸屏即可调出右击菜单（三维图模式下三维图区域不可调出。右击菜单如图6.23。图6.23 右击菜单6.10 通道的标定调出右击菜单，并执行《单位》可出现如图6.24子菜单，然后点击《标定A通道》即可完成相应的标定，需要注意的是校准脉冲的pC值要和设置面板的标准脉冲值一样图6.24标定菜单6.10频谱图调出右击菜单，并执行显示模式可出现如图6.25子菜单，然后点击《频谱图》即可调出频谱图，需要注意的是频谱图的原数据来自调出右击菜单时鼠标所在位置波形对应的通道，根据频谱的波形也可区分原数据。频谱来自于2048个通道连续数据数据中心点为预触发所在位置。

<克拉玛依>天正华意电气设备有限公司 局部放电检测仪克拉玛依

克拉玛依手持式超声波局部放电检测仪技术指标4.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、开关柜、电缆等高压电气设备的局放带电巡检。4.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》4.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m4.4 主机技术参数测量通道： 2个独立测量通道采样速率： 每通道1.8MHz本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力： 2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池： 连续工作4小时以上4.5 传感器技术参数 4.5.1 超声传感器 测量量程：-11～68dBμV；分辨率：1dB； 误差：±1dB；传感器灵敏度：-65dB (0dB ＝ 1volt/μbar 有效值SPL)；传感器中心频率：20～200kHz；传感器直径：不大于50mm；外差频率：38.4kHz。4.5.2 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC4.5.3 TEV传感器 传感器：容性； 测量量程：-20～60dBmV；分辨率：1dB； 误差：±1dB；检测频宽：3～100MHz； 脉冲/周期值：655；门限调节范围：3～57dB 信号传输方式: 50Ω同轴电缆4.5.4 超声可弯探头传感器中心频率：40kHz； 分辨率：1dB； 误差：±1dB；
