输电线路异频参数测试仪桂林发货快 <桂林>天正华意电气设备有限公司

桂林电缆故障探测仪 技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

桂林电缆故障探测仪 测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。

<桂林>天正华意电气设备有限公司 输电线路异频参数测试仪桂林发货快
输电线路异频参数测试仪桂林发货快 <桂林>天正华意电气设备有限公司

桂林电缆故障探测仪、内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的探测。9、工作电源：内置可充电池供电，连续工作时长＞12小时。10、功耗：≤0.7W五、原理简介1、本仪器由电磁波传感器，声波振动传感器，数据处理器，LED距离显示器及音频放大器五大部分组成。2、在进行冲击高压放电定点时，电磁传感器接收到由电缆辐射传来的电磁波后，送至数据处理器，经放大整形处理，启动内部的距离换算电路工作。当拾音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形，产生计数中断信号，让距离显示器显示终处理结果 (故障距离数)。并冻结显示数字，提供稳定观察。第二次冲击放电时重复上述过程并刷新上次显示数据。由于电磁波传播速度极快，远高于地表声波传播速度，根据电磁波与声波的传播时间差，利用公式I＝TV (I：距离，单位米； T：时间差单位秒； V：声波在地表层或电缆中的传播速度，XXX米/秒)，由数据处理电路换算出故障距离来。3、音频放大器可放大拾音传感器拾取的微弱地震波信号，由耳机监听其大小，配合显示屏数据定点。如果地震波太弱，形不成计数中断信号，距离显示器将自动发出中断信号使其满亮显示99.9米。六、仪器操作使用方法1、声音通道设置：仪器出厂时默认为全通。故障点冲击放电的声音频率，受声波传播介质和传播距离的影响非常大。声波传播速度越快，距离声源的距离越小，声波的高频衰减就越少。在实际现场中，坚硬覆土物（比如水泥、石板下）的声波传播速度快，声波高频成分多。而在沙滩或泥土的覆土物上，放电声音的高频成分被大大的衰减，声波低频成分居多。

桂林电缆故障探测仪 很多用户都习惯使用此方法。是三次脉冲法测试电缆故障的一种补充方法。外接线路较为简单，但是波形分析的难度较大，只有在大量测试的基础上，有一定经验后才能熟练掌握，远没有三次脉冲法简单，但还是一种行之有效的测试方法。将仪器附带的电流取样器用信号线与主机连接后放在电缆与高压设备间的接地线旁即可。只要冲击高压发生器输出的电压足够高，故障点在此冲击高压的冲击下图六 高压闪络测试法接线图被击穿，电缆中就会产生电波反射。电流取样器将地线上的电流信号通过磁耦合取得的感应反射电波传电缆故障预定位测试主机，经过A/D采样和数据处理，并将采得的波形显示在屏幕上进行故障距离分析。图七 高压闪络法测试波形仪器的预置方法和三次脉冲法的预置一样，只是在预置时将采样方法改成高压闪络法即可。电缆类型和采样频率确定以后就可以点击“采样”键 ，进行采样等待。一旦高压发生器进行冲击高压闪络，仪器就自动进行数据采集和波形显示。屏幕上方红色波形是经过局部放大后的波形，下方蓝色波形为测试波形全貌。当采集到较为理想的波形后，便可操作“波形缩放”和位移、移动游标来标定故障距离。操作方法与低压脉冲法一致。4．波速测量不同厂家生产的电缆，尽管型号相同，因为工艺和介质配方的差异，会导致电波传播速度的差异。如果直接使用仪器给出的平均电波传播速度，会造成一定的测试误差。为了更加地测试故障距离，往往需要重新核对（测试）该电缆的电波传播速度。电波测速的方法如下：A.首先选一段已知长度被测电缆。如果此次被测电缆的长度为已知，也可以用此电缆进行测速。B. 仪器进入设置界面后，按“采样方法”后选择“速度测量键”。 选取适当的采样频率和脉冲宽度。仪器的测量夹子线接在被测电缆的芯线和外皮上。按“电缆长度”键，弹出对话框，填写电缆长度值，按“OK”键。点击“采样”键 ，仪器屏幕将显示低压脉冲开路测试波形，通过游标定位仪器将自动显示所选的电缆的测试速度。

<桂林>天正华意电气设备有限公司 输电线路异频参数测试仪桂林发货快

桂林电缆故障探测仪 电缆类型不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。按电缆类型键，屏幕出现电缆类型选择对话筐，有油浸纸型、不滴油型、交联乙烯、聚氯乙烯和未知类型5个选项，仪器初始值为油浸纸型，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型键”，弹出对话框，调整波速数值，达到选定值后按“OK”键。再按“电缆类型键”退出此项功能。波形速度300m/us?读数精度根据测量需要选取合适的档位。共分为8米/4米/2米/1米的测量精度，仪器初始值为2米。再按“读数精度”退出此项功能。?波形缩放由于波形数据量很大，每次采样后屏幕上显示的是局部的波形。为了观察波形细节，必须将波形缩放。按“波形缩放键”进入缩放功能，仪器提供3种压缩比例，分别为1、1/2、1/3，通过“左键《 或 右键 》”可对波形进行3种比例的循环压缩。通过屏幕右下角可以观察到压缩比例。再按“波形缩放键”，退出此功能。?滚屏显示波形扩展后需要分成多段显示，仪器自动显示段。若需要观测后续各段波形，应执行“滚屏”功能。按“滚屏显示键”，通过“左键《 或 右键 》”可对波形进行左右移动。再按“滚屏显示键”，退出此功能。?保存波形将屏幕上的显示内容存储于仪器中，可以存储20幅波形。?调出波形在屏幕上重现存储的波形。?电缆全长在“采样方法”子菜单中若执行“速度测量”，则菜单中的电缆类型变为电缆全长。按“全长键”，屏幕上弹出“电缆长度”输入对话筐，初始值为“0”米。输入电缆长度值后，按“OK键”。?延时设置触发时间，此功能一般不用。?定位用于确定测量的起点。执行“定位”键后，游标当前所处的位置即被确定为测试起点。通过 “左键《 或 右键 》”可对游标进行左右移动。?自动判距⒀按“自动判距键”，游标进行自动定位，显示屏左上方自动显示故障距离。?左键/右键(加/减)⑿ ⒁移动游标定位用时，每按“左键《 或 右键 》”一次，定位游标尺左/右移一个单位点（像素）；当连续按游标左/右键时，游标移动的速度加快，一次移动八个单位点。波形缩放、滚屏显示、波形移位进行选择时，按左键《 或 右键 》(加/减)。?采样键⒂当仪器处于低压脉冲法测量时，按下采样键后，屏幕的波形显示区能马上显示出发射脉冲和回波脉冲。红色波形为局部波形，蓝色波形为全局波形。当仪器处于高压闪络法测量时，按下采样键后，当有外部触发后，屏幕将显示高压闪络波，红色波形为局部波形，蓝色波形为全局波形。

<桂林>天正华意电气设备有限公司 输电线路异频参数测试仪桂林发货快
输电线路异频参数测试仪桂林发货快 <桂林>天正华意电气设备有限公司

桂林电缆故障探测仪 定点：⑴、使用高压发生器对故障电缆作高压冲击时 ，冲击高压幅度要足够高，以保证故障点充分击穿放电，放电频率控制在3-5秒钟左右放一次电，将震动传感器探头放置在电缆路径(或故障电缆本体)上方，连接声磁同步探测仪，选择“声磁定点”档。⑵、刚开始查找故障时，先把定点增益适当调大，通过耳机监听声磁波，观察声磁同步定点仪的显示屏通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远)，每冲击放电一次，距离显示屏计数并刷新一次，在电缆上方沿路径不断移动传感探头，直至听到故障点的声音（此时表明距故障点不远了）。⑶、当听到的地震波声音足够强时，放电时长在30ms左右，故障点显示只有10m左右时，故障点就应该在附近，定点增益就要适当调小，增益调到小，声波波形，听到较沉闷的一声“啪”声音，时间小，故障距离显示小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头，找到数显值小处，此处即为故障位置。⑷、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。

桂林电缆故障探测仪仪器自动采样刷新一次，同时可调节增益旋钮配合采样，如果波形的尖峰成方形，这是增益调的过大现象，这时要适当的减小增益，直到波形适合分析为止。采到了合适的波形后，要停止采样，如果不停止，就会再次刷新数据。5）、分析数据：按照闪络波的分析分析方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例第二章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。

<桂林>天正华意电气设备有限公司 输电线路异频参数测试仪桂林发货快

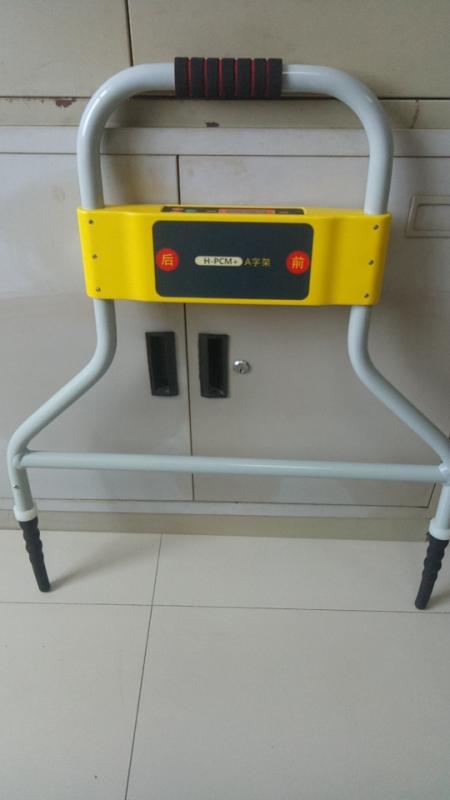

桂林电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。

<桂林>天正华意电气设备有限公司 输电线路异频参数测试仪桂林发货快
<桂林>天正华意电气设备有限公司

桂林电缆故障探测仪 面板示意图四、技术参数1、数显距离：99.9米，小0.1米。2、粗测误差小于10％，定点误差为零。3、电磁通道增益≥110dB。4、电磁通道接收机灵敏度≤5μV。5、声音通道音频放大器增益≤120dB。6、工频抑制能力＞40dB。7、声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。8、内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的探测。9、工作电源：内置可充电池供电，连续工作时长＞12小时。10、功耗：≤0.7W五、原理简介1、本仪器由电磁波传感器，声波振动传感器，数据处理器，LED距离显示器及音频放大器五大部分组成。2、在进行冲击高压放电定点时，电磁传感器接收到由电缆辐射传来的电磁波后，送至数据处理器，经放大整形处理，启动内部的距离换算电路工作。当拾音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形，产生计数中断信号，让距离显示器显示终处理结果 (故障距离数)。并冻结显示数字，提供稳定观察。第二次冲击放电时重复上述过程并刷新上次显示数据。由于电磁波传播速度极快，远高于地表声波传播速度，根据电磁波与声波的传播时间差，利用公式I＝TV (I：距离，单位米； T：时间差单位秒； V：声波在地表层或电缆中的传播速度，XXX米/秒)，由数据处理电路换算出故障距离来。3、音频放大器可放大拾音传感器拾取的微弱地震波信号，由耳机监听其大小，配合显示屏数据定点。如果地震波太弱，形不成计数中断信号，距离显示器将自动发出中断信号使其满亮显示99.9米。

输电线路异频参数测试仪桂林发货快

桂林电缆故障探测仪 分体式高压发生器接线如下图示：一体式高压发生器（选配）接线图：2）开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，仪器采样刷新一次，同时可调节中值、幅度旋钮配合采样，直到波形适合分析为止。再次点触采样键，此时采样键回复原色仪器停止采样。4）判读：按照闪络波的分析判读方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例5、多次脉冲法测试电缆的高阻故障距离1）接线： 首先，按要求完成多次脉冲法的接线；然后，用测试线将多次脉冲耦合单元与测距主机相连接。分体式高压发生器接线图示：一体化高压发生器（选配）接线图：2）开机：首先按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“低压脉冲”，并调整采集一个合适的低脉冲波形，在选择“三次脉冲”或“八次脉冲”；其次开启冲击高压并保证故障点放电充分。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点放一次电，仪器采样刷新，直到波形适合分析为止。反之，再次点触采样键。

<桂林>天正华意电气设备有限公司 输电线路异频参数测试仪桂林发货快 <桂林>天正华意电气设备有限公司

桂林电缆故障探测仪 智能型电缆故障测试仪一、简介TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!二、功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。

输电线路异频参数测试仪桂林发货快

桂林电缆故障探测仪测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。2、低压脉冲法测试电缆长度（全长）接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。

<桂林>天正华意电气设备有限公司 <桂林>天正华意电气设备有限公司

桂林电缆故障探测仪 简介一、系统组成电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、幅度30V的断续正弦波信号，用于寻测电缆路径。路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的定位。二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。●可测量长度已知的任何电缆中电波传播的速度。●测试距离：不小于16千米●系统误差：小于0.5米●采样频率：25MHz●小分辨率：0.2米●测试盲区：小于16米●电源：直流12V(免维护电瓶)●重量：5Kg2、路径信号产生器●输出信号频率：30KHz●振荡方式：断续●输出功率：30W●电源：220V±10％●重量：4Kg3、定位仪●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。●输入阻抗：不小于1.2KΩ。●使用2×2000Ω耳机。●工作电压：DC9V±10％。●使用环境温度：-20℃～70℃三、进入与退出系统打开电源开关，稍等后系统进入主控界面。按“测试”按钮进入测试方式；按“帮助”进入帮助系统；按“退出”可退出测试管理系统。关机时请使用windows系统的“开始”、“关闭计算机”。电缆故障测试一、测试原理本仪器采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。

桂林电缆故障探测仪 仪器面板结构示意图2．面板结构和功能键说明本仪器主机面板设有三个功能键：一个调节幅度旋扭①、一个垂直位移旋扭②、一个电源开关③。④是液晶屏显示界面，如图二所示。下面逐一说明它们的功能和使用方法。?幅度旋钮①：采样时调节此旋钮，可以改变测试波形在屏幕上的幅度（此项功能只对重新采样后的波形起作用）。?中值旋钮②：采样时调节此旋钮，可以改变测试波形在屏幕上的垂直位置（此项功能只对重新采样后的波形起作用）。?开关键③：按键为电源开关键。仪器10分钟无按键操作将自动关机。3.液晶屏幕菜单说明（图三）图三 液晶屏菜单显示示意图?采样方法按采样方法键，弹出子菜单。子菜单中包括3个选项为低压脉冲/闪络方法/速度测量，仪器默认选中低压脉冲，根据测量需要，可选择相应的采样方法。再按“采样方法键”退出此项功能。?脉冲宽度此菜单在高压闪络测试法中无效。按脉冲宽度键，弹出脉冲宽度选择子菜单。可根据测试距离选择合适的脉冲宽度按对应的子菜单键，可以对脉冲宽度进行选择。脉冲宽度大小为50纳秒、100纳秒、200纳秒、1微秒、2微秒、5微妙、8微秒共7个档位。当选中50纳秒脉宽时，电脑自动锁定读数精度为1米；当选中8微秒时，电脑自动锁定读数精度为8米；选择其他脉宽时，可以按读数精度键任意调节，仪器初始值为200纳秒。再按“脉冲宽度键”退出此项功能。?

<桂林>天正华意电气设备有限公司 输电线路异频参数测试仪桂林发货快

桂林电缆故障探测仪 仪器的操作使用步骤：由于本仪器主要在高压环境中工作，在现场使用此仪器检测电缆故障前，应详细阅读本使用说明书中的有关仪器测试原理、接线方式和使用注意事项。以免发生人身事故和损坏仪器设备。1．用低压脉冲法测试电缆的低阻接地、短路、断路故障A．此时不用多次脉冲控制器。直接在电缆故障测试仪的输入输出接口接出一根夹子线。将夹子线的红夹子夹在故障电缆故障相芯线上，黑夹子夹在电缆的外皮地线上。B．启动仪器电源开关，屏幕工作以后，触摸屏幕任意地方进入设置界面。此时仪器默认的状态是“低压脉冲法”。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法。设置在“低压脉冲法”时，在此界面还可以进行波速测量和打开历史文件查阅以前的测试结果。C. 完成设备参数设置后，点击“采样”键，仪器自动发出测试脉冲。此界面将显示电缆的开路（全长）波形或低阻接地（短路）故障波形。若波形不好操作者应调节“中值”和“幅度”，并观察采到的回波，直到操作者认为回波的幅度和位置适合分析定位为止。D．波形定位读距离。低压脉冲判距比较容易，只要将游标分别定位到发射波及反射波的起点即可。图五 低压脉冲法测试的开路全长波形界面E．“保存”很多时候，需要将测试结果保留或留作对比用，就要利用仪器中的“保存”功能，将此次测得的波形保存在仪器的数据库中。如果测试人员认为有必要保存此次测试结果，可点击“保存”键，根据子菜单提示操作即可。2．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障）本仪器可用冲击高压闪络法测试电缆的高阻泄漏故障。冲击高压闪络法测试电缆的高阻泄漏故障是目前在国内流行的传统检测方法。

<桂林>天正华意电气设备有限公司

桂林电缆故障探测仪按此键可在屏幕上显示上次存储的内容，以便分析与计算。“比较”键：按此键可将当前采样的的波形和存储在电脑内存内的波形同时显示在屏幕上，用户可对这两幅波形进行比较分析。“平移”键：按此键进入图形左右移动功能，点“左移”“右移”键可将屏幕上显示的两个波形的起点对齐，以便计算距离。三、故障测试方法 故障测试一般分以下几个步骤：首先摸清故障电缆的基本情况：用摇表及万用表测量故障电缆的绝缘电阻，并用低压脉冲测量电缆的全长、是否有断线、短路等。第二、根据故障的具体情况确定合适的测试方式，测量电缆故障距离。一般我们把断线故障和直流电阻值在100Ω以下的电缆故障称为低阻（开路）故障，采用低压脉冲法测试，其它的故障采用冲闪法或直闪法。第三、探测故障点附近电缆埋设的路径及深度。确定故障点的准确位置。测试前将电缆始端和终端头的所有连线断开。测试系统的面板上有“输入振幅”和“位移”两个旋纽，分别用来调整下次采样的输入信号幅度和波形的上下位置。１、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障和开路故障。仪器连接如右图。将测试仪的输入线分别加到故障电缆的地线和故障相。根据故障的具体情况，也可以把输入线加在两个相线上测试。●测速度对于有些电缆，电波传播的速度未知，必须通过测试来确定。我们只要知道电缆的全长，就可以通过测试计算出该电缆中电波传播的速度。在“测试方法”菜单选择“测速度”，根据电缆的长度选择“0.2μS”或“2μS”，一般500 m以下用0.2μS。键入电缆全长后按“采样”键，配合调整“位移”和“幅度”旋纽，使信号的幅度和基线处于便于观察的位置。移动游标至低压脉冲的下降沿后按“定位”，再移动游标至反射信号的前沿，屏幕上即可显示此种电缆中电波的传播速度。如果发射和接收的波形离的太近，可按“扩展”键将波形扩展后再计算。

<桂林>天正华意电气设备有限公司

---
