眉山非线性电阻测试仪感谢客户购置和使用青岛天正华意电气设备有限公司的产品，为保证用户的人身和被测设备、正确的使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。本说明书仅适用于TH-GII型灭磁过电压测试装置。说明书中包含了使用须知、工作原理、技术指标和产品的使用操作方法等一系列内容。在编写过程中我们尽力做到内容的性和准确性，如果用户在使用过程中有疑问，或者发现有不足或错误之处，欢迎直接联系本公司。二、使用须知灭磁过电压测试装置为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请严格遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫，以防高压电击造成生命危险！在连接和拆卸被试品时一定要在关机且复位状态电压输出为“0”时。2）仪器必须可靠接地！测试时仪器接地端与被测物体可靠连接，严禁开路！3）切勿将输出地与交流电源线短路，造成仪器外壳带电；切勿将高压输出端子与地线短路，以免发生意外！4）测试灯或超漏报警灯若有损坏，必须及时更换。检查故障时必须关掉测试装置电源。仪器空载时显示有微小漏电流属正常现象。5）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。6）打开电源开关前要将“电压输出旋钮”调到“0”。7）供电电源为220V、50Hz工频电源。8）测试中和有高压输出时，不得接触被试品。9）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。注意事项：操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行被试品链接或拆卸操作！

眉山非线性电阻测试仪校验方法1、先进行电压校验，可用1000：1的示波器高压探头从输出端“A”“K”（空载时）读取实际电压值VO，误差＝（VO－VRM）/VO × 2、漏电流校验可直接用一标准电阻RO（例：100K/150W）接入设备的输出端作为 被测负载，进行测量操作根据已校准的电压表的读数计算出实际漏电流值IO（IO＝VO÷RO），误差＝（IO－IRM ）/IO × 。九、及其它注意事项：1、本设备属专业设备，操作者使用前需经严格专业培训，未经培训严禁使用本设备。测试时严禁用手触摸被测及设备输出部分，以防高压触电;2、必须使用带良好接地端的外部电源。没有接地的设备外壳可能带电甚至会有高压;请特别注意;3、测量时，输出线与被测的连接要可靠要保证不会突然脱开有高压时一般操作者不要触摸测试仪的外壳。 4、在有高压输出时勿进行切换正反向、电流换档等设备操作;否则会产生人身和设备的问题;5、凡操作者离开设备时一定要关闭测量按键或关闭电源以防止被误碰撞等意外情况而产生的高压问题;6、测试输出时，正向：阳极为高压端，阴极为低压端；反向：阴极为高压端，阳极为低压端;7、凡出现过流保护时必须将“电压调节”调零。并确认调零再按下复位按钮。8、测试时间：当电压达到2kV(或更高)、漏电流50mA以下测试停留时间应小于1分钟/次;漏电流大于50mA时测试的停留时间应小于10秒/次。高压大电流状态下停留时间长，功耗大，将可能使仪器使用寿命缩短或烧毁器件等系列问题发生;请使用者注意;9、设备周围不能有强的电磁干扰源、热源。以免产生测试不准或其它问题;10、本设备为精密仪器使用过程中请注意轻拿轻放

<眉山>天正华意电气设备有限公司 电气设备耐压综合试验仪2023已更新(/咨讯)

眉山非线性电阻测试仪常规试验试验一、电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接；短接功率柜的直流输入和交流输出；把灭磁开关柜里面过压及灭磁回路中的二极管或者可控硅阴极阳极短接；断开电压电流变送器以及轴电压抑制回路的输入端的接线；彻底检查端节点可靠性，使用表笔依次测量各短接点。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。3、通过触控方式在LCD屏上，选择“AC 100mA”将漏电流门限值选定100mA内；把定时时间可以任意选定（定时范围5-180s）或不选；将面板上的测试电缆与控制柜铜排牢固连接。4、屏幕触控按“设置”按钮，仪器面板上按下“启动”按钮。调节电压旋钮，升高输出电压，LCD屏上显示输出电压值和漏电流值。若漏电流值未超限，则定时时间完成后，测试装置自动复位后，手动旋转电压调节旋钮至 点；若漏电流超过阈值，仪器发出报警信息，手动调节电压旋钮至 点后，按下复位按钮停止测试。耐压试验要求：交流试验电压应为50Hz的正弦波，在规定试验电压下持续时间1分钟，在承受交流耐压试验电压值的时间内，应不被击穿、不产生绝缘损坏或闪络现象。试验电压按分类：（1）额定励磁电压小于等于500V的：出厂试验为10倍额定励磁电压，小值不得低于1500V；交接试验电压为85%出厂试验电压，且小值不低于1200V；定期检验电压为85%交接试验电压，且小值不低于1000V。（2）额定励磁电压大于500V的：出厂励磁电压为两倍额定励磁电压+4kV；交接实验为85%出厂试验电压；定期检验试验电压为85%交接试验电压。

<眉山>天正华意电气设备有限公司 电气设备耐压综合试验仪2023已更新(/咨讯)
电气设备耐压综合试验仪2023已更新(/咨讯) <眉山>天正华意电气设备有限公司

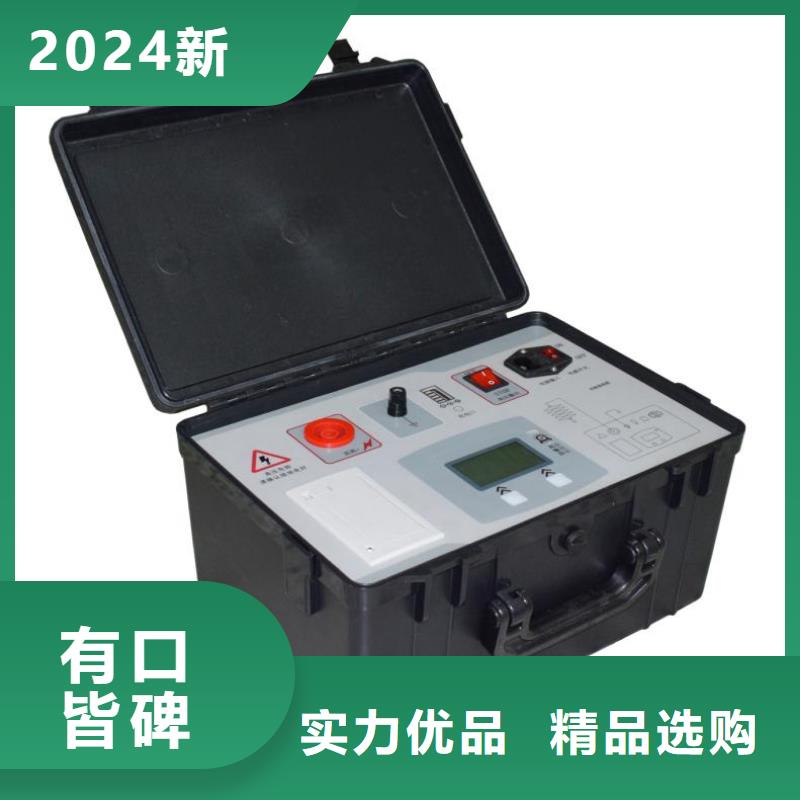

眉山非线性电阻测试仪技术指标3.1 直流1mA参考电压试验⑴ 额定输出(DC)：电压0.0～30.0kV 电流0～1000μA ⑵ 测量范围：电流0～1000μA 电压：0.0～30.0kV⑶ 分辨率：电流1uA 电压：0.1kV⑷ 测量准确度：±1.5%3.2直流10mA参考电压试验⑴ 额定输出(DC)：电压0.01～0.5kV 电流0～50mA⑵ 测量范围：电流0～50000μA 电压：0.0～5000V⑶ 分辨率：电流0.1uA 电压：0.01kV⑷ 测量准确度：±1.5%3.3 其他参数⑴ 具有残压自动泄放功能⑵ 具有打印功能⑶ 电源供电方式：免维护高能锂电池组⑷ 环境温度： -10℃～+50℃ 相对湿度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 仪器面板图图1 仪器面板布局图1.仪器外箱：高强度ABS密封箱2.直流端子：直流高压正输出端子3.接地端子：直流高压负输出端子，同时用作接地端子，试验时必须可靠接地4.充电接口：内置电池充电口，必须使用附配的专用充电器5.电量显示窗：内置电池的电量显示6.高压输出开关：置于OUT时允许在测量时输出高压，置于OFF时禁止输出高压7.工作电源插口：仪器可外接220V市电作为供电电源8.保险管座：用于安装市电方式工作时的保险管9.工作开关：仪器工作电源开关10.高压输出声光报警提示：当仪器输出高压时发生声光报警提示现场操作人员11.按键：仪器操作功能按键12.液晶屏：仪器工作与测试状态显示13.打印机：测试数据的即时打印

眉山非线性电阻测试仪技术指标1.电源：220V、50Hz或内部锂电池供电2.测量范围：泄漏电流 0-10mA（可扩展）； 电压 30-100V（可扩展）；（选配二：电场强度输入范围：30kV/m~300kV/m。）3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值。避雷器功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>400米（可扩展）6.锂电池参数：充电时间 > 6小时 连续工作时间 > 4小时间断工作时间 > 8小时7.仪器尺寸： 主机36cm×26cm×14cm 配件箱42cm×33cm×20cm8.仪器重量： 主机5.0kg 配件箱9.0kg四、仪器面板介绍图2测试仪面板如图2所示，测试仪分为主机和PT测试单元两部分。PT测试单元：采集PT二次侧电压（或选配二：B相感应板电场强度信号），通过有线或无线方式将信号发送给主机。

<眉山>天正华意电气设备有限公司

眉山非线性电阻测试仪主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流分为“0-2mA”和“> 2mA”两档（ > 2mA档 标配为2-10mA）通过一根三芯线A、B、C接到三相氧化锌避雷器的计数器上端，另通过一根接地线接到计数器下端。通信方式：两机之间的通信可选择有线同步，无线同步，无电压三种方式。有线同步和无线同步支持取三相电压基准信号、（选配一：B相电压基准信号、选配二：感应板三种方式）。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（三相电压取样）图3-1测试线接线方法如图3-1所示，请先接两机的地线，再接一根电流测试线（3芯）， 接电压测试线（4芯）。接电流测试线的方法，首先根据电流大小，接电流测试线到主机端“0-2mA”或“>2mA”量程档上（ > 2mA档 标配为2-10mA），再将另一端接计数器的上端，绝大多数用“0-2mA”量程。接电压测试线的方法，也是先接PT测试单元端，再接PT二次测试端，一定要小心谨慎接线以避免PT二次或试验电压短路。软件设置：电流量程：根据主机面板上选择电流量程对应设置。同步方式：可以选择“有线同步”或“无线同步”，电压方式选用“三相电压”。有线同步时，请接上两机之间的通信线，不能接两机的天线；无线同步时，请接上两机的天线，不能接通信线，远距离时天线可以拉高或吸附在其它高一点设备的外壳体上。PT变比：根据PT的电压比值来输入，一般35KV电压等级为350，220KV电压等级为2200，500KV电压等级为5000等。抗干扰（选配一）：一般选“否”，在相角差完全异常情况下选“是”，并设置补偿角度。此接线方式下做单相测试或二相测试时，只接相应的测试线，其它线悬置。氧化锌阀片测试仪 发电机灭磁特性测试仪 感应式氧化锌避雷器阻性电流测试仪 过电压保护装置测试仪 电器设备耐压综合试验仪 压敏型过电压保护装置测试仪 避雷器泄露电流测试仪 发电机灭磁过压保护测试装置 灭磁过电压保护器交直流参数测试仪 过压灭磁保护器特性测试仪

<眉山>天正华意电气设备有限公司 电气设备耐压综合试验仪2023已更新(/咨讯)
电气设备耐压综合试验仪2023已更新(/咨讯) <眉山>天正华意电气设备有限公司

眉山非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录

眉山非线性电阻测试仪6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。眉山非线性电阻测试仪七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司

<眉山>天正华意电气设备有限公司 电气设备耐压综合试验仪2023已更新(/咨讯) <眉山>天正华意电气设备有限公司

眉山非线性电阻测试仪氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险陷。仪器操作简单、使用方便，测量全过程由微机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。二、产品特点1.仪器标准配置不带高能锂离子电池，可选配内置。2.5.7寸320×240液晶显示器高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。3.适用于避雷器带电、停电或试验室等场所使用。4.三种试验方式。支持有电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准；还可以选配感应板方式，通过感应电场强度来找电压基准。5.电流、电压传感器完全隔离，可靠。分三次测试A、B、C三相氧化锌避雷器可保存为一组试验数据。6.仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线。7.内部配置存储器，可掉电存储200组试验数据。8.选配RS232通讯接口，可通过上位机进行试验，导出试验数据。9.可进行抗干扰计算，补偿A、C两相电流受B相偏差。10.高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。避雷器泄露电流测试仪发电机灭磁过压保护测试装置灭磁过电压保护器交直流参数测试仪过压灭磁保护器特性测试仪灭磁过压直流氧化锌特性测试仪氧化锌避雷器直流参数测试仪全自动避雷器泄露电流表校验仪消谐电阻器特性参数测试仪氧化锌避雷器直流参数测试仪 氧化锌非线性电阻测试仪氧化锌阀片检测仪水电站励磁非线性电阻测试仪压敏过电压保护装置测试仪压敏式过电压保护装置测试仪压敏式过电压保护测试仪压敏式过电压保护器测试仪

眉山非线性电阻测试仪使用说明书青岛天正华意电气设备有限公司目、仪器生产技术遵循的标准！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。

<眉山>天正华意电气设备有限公司 电气设备耐压综合试验仪2023已更新(/咨讯)

眉山非线性电阻测试仪目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常一起上一级直流断路器的越级跳闸，从而引起其他馈电线路的断路事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其他直流保护电器动作特性不匹配带来的隐患，国电电网公司规定，对于新装或正在运行的直流保护电器，必须保证其直流回路级差配合的正确性。DL/T5044-2014《电力工程直流技术设计规程》规定，变电站直流系统中的直流断路器的级差配合方案应满足选择性保护的要求。《 电网公司十八项电网重大反事故措施》第5.1.1.10条：变电站馈出网络应采用辐射型供电方式，严禁采用环状供电方式。第5.1.1.15条：除蓄电池出口总熔断器外逐步将现有运行的熔断器更换为直流专用断路器，当直流断路器与蓄电池组出口总熔断器配合时，应考虑动作特性的不同，对级差作适当调整。《 电网公司防止变电站全停十六项措施》第8.3.1条规定：对新建或改造的变电站直流系统应在投运前由施工单位做直流断路器（熔断器）上下级级差配合试验，合格后方可投运。保护电器如何正确选型及上下级之间选择性保护的配合问题，直接关系到能否把直流电源的故障限制在小范围内，这对防止事故扩大和设备严重损坏至关重要。电抗器耐压试验装置 支柱绝缘子交流耐压试验 真空断路器耐压试验装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 电气设备耐压综合试验仪 氧化性避雷器工频放电电压试验仪 避雷器直流特性测试仪 手持式氧化锌避雷器带电测试仪 手持式氧化锌避雷器测试仪 手持式避雷器带电测试仪 手持式避雷器测试仪 直流系统接地故障探测仪 匝间耐压测试仪

<眉山>天正华意电气设备有限公司 电气设备耐压综合试验仪2023已更新(/咨讯)
<眉山>天正华意电气设备有限公司

眉山非线性电阻测试仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、1.0mA 、3.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771压敏型过电压保护装置测试仪 灭磁电阻测试仪发电机灭磁过压测试仪发电机灭磁过压保护装置测试仪无间隙过电压保护器测试仪过电压保护器氧化锌避雷器综合测试仪过电压保护器氧化锌避雷器测试仪过电压保护器避雷器综合测试仪过电压保护器避雷器测试仪工频放电电压测试仪 过电压保护仪测试仪过压保护器测试装置开关柜耐压试验装置

电气设备耐压综合试验仪2023已更新(/咨讯)

眉山非线性电阻测试仪技术指标1.电源：220V、50Hz或内部锂电池供电2.测量范围：泄漏电流 0-10mA（可扩展）； 电压 30-100V（可扩展）；（选配二：电场强度输入范围：30kV/m~300kV/m。）3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值。避雷器功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>400米（可扩展）6.锂电池参数：充电时间 > 6小时 连续工作时间 > 4小时间断工作时间 > 8小时7.仪器尺寸： 主机36cm×26cm×14cm 配件箱42cm×33cm×20cm8.仪器重量： 主机5.0kg 配件箱9.0kg四、仪器面板介绍图2测试仪面板如图2所示，测试仪分为主机和PT测试单元两部分。PT测试单元：采集PT二次侧电压（或选配二：B相感应板电场强度信号），通过有线或无线方式将信号发送给主机。

<眉山>天正华意电气设备有限公司 电气设备耐压综合试验仪2023已更新(/咨讯)

眉山非线性电阻测试仪6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。眉山非线性电阻测试仪七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司
