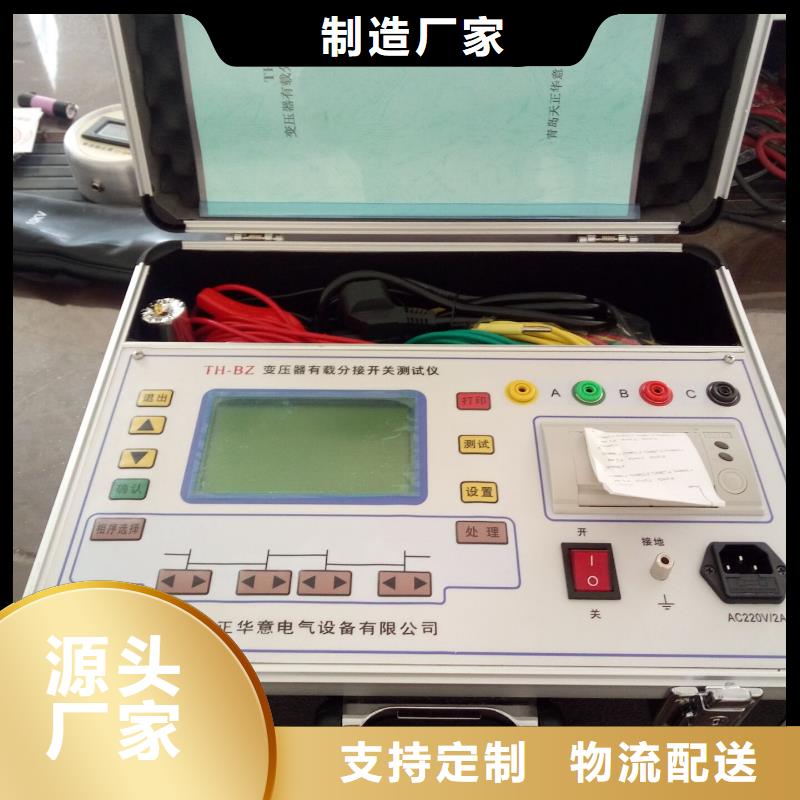

沈阳变压器有载开关测试仪本测试软件具有脱机分析或重新编辑试验报告功能，将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。8. 本装置采用一体化结构，便于现场携带，测试接线简单方便9. 测试软件功能：①.状态参数自学习功能。试验中需要实时计算相位与相差，准确提供初始参数。程序设计了自建、自动更新基准功能，每次测试前仪器自动获取试验的电压、电流、频率、相位数据做为试验的基准参数，与开关动作过程中动态实时参数进行比较，测试触发盲区极少，大大提高了试验触发的可靠性，并缩短了试验时间。②.本装置采用彩色液晶显示，实时曲线快速走屏，真实反映试验变化过程。③.本测试软件设计有自动测试及手动测试功能，对录制波形能再次进行播放，放大，缩小，编辑等功能④.内存压缩存储技术，预触发记录深度可达6通道多800个周波深度，为数据分析提供了丰富的原始资料。⑤.程序及操作系统装载在固态硬盘上，不使用碟片磁盘，封闭对存储器写操作，使存储器得到有效的保护。⑥.测试软件可以在WIN2000. XP和WIN7系统下对数据进行编辑分析。自动生成测试报告，测试数据及波形可以导入或导出。2.2 主要技术指标2.2.1 工作环境条件1.环境温度：-20℃～50℃；2.环境湿度：≤80%；3.海拔高度：≥2000m。2.2.2 工作电源1.单相电压：220（1±10%）V；2.频率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 仪器内输出试验电源1.交流输出电源频率：40Hz～60Hz（频率可调）；2.交流输出电压范围：三相四线0～800V(电压可调) ；3.交流输出容量：额定1000VA；4.交流电源波形畸变率：≤3%；5.交流电源电压相角：120°，相角差≯120°±1°。6.直流电流输出范围：0.3A、1A(两档可选)2.2.4 仪器测试精度1.同步采集通道数：62.采集数据精度：16位3.采集速度：200 k/s/通道4.采集板高速缓存深度：8 M byte FIFO5.电压量程：0V～800V。6.电流量程：0mA～100mA、0A～10A；7.电压、电流传感器精度：0.2级；

沈阳变压器有载开关测试仪直流试验测试操作流程5.4.1测试前设置相关参数测试流程与交流测试方法相同，可参考5.3.1.5.4.2测试操作流程首先将“信息设置”中“AD配置”的“输入信号”选择为“直流输入”，如图。然后将“采样频率”修改为10K后，点击“应用”后点击“确认”。现在仪器就进入了直流测试模式。直流测试模式，测试前不用再去设置“阀值设定”，和调节仪器的内部电源。其他测试流程同交流测试模式的测试方法相同，测试流程首先按下“电源启停”按钮后，点击“测试”进入静态电阻测量界面，等待三相静态电阻趋于稳定平衡并缓冲区显示数据缓存后，点击“准备触发”即可切换有载分接开关完成测试。可参照说明书5.3.2。5.4.3直流档位选择本设备直流档位分为“0.3A”和”1.0A”两个档位，目前0.3A档的测试量程是0-40Ω1.0A档是0-20Ω（电阻量程可根据要求定制调整）。软件操作如图所示，在“辅助选项”中，在测试前点击“直流档位”操作按钮，即可切换直流档位。

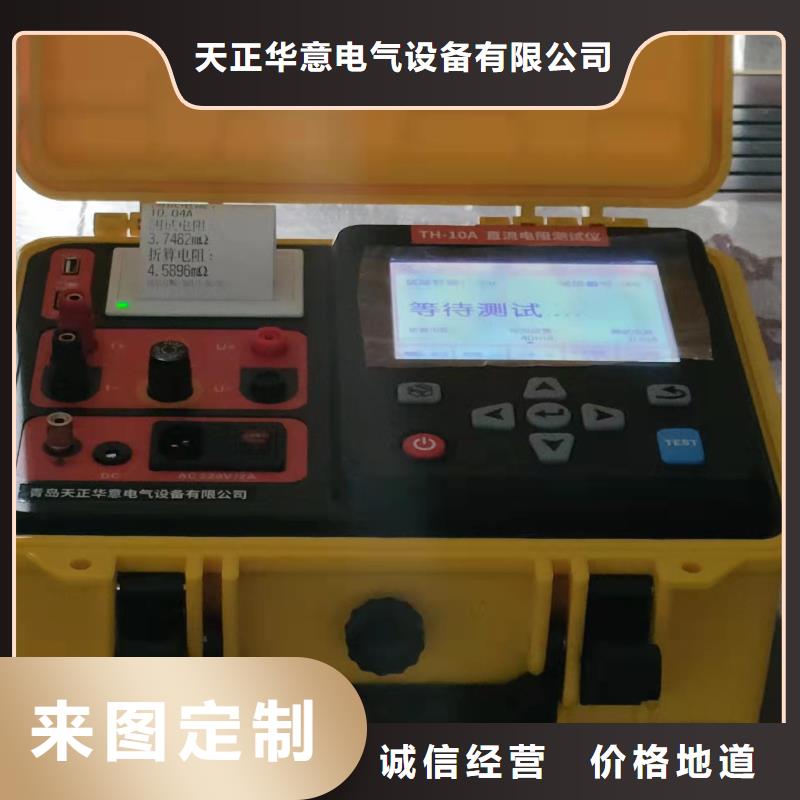

直流电阻及有载分接开关综合测试仪沈阳厂家 <沈阳>天正华意电气设备有限公司

沈阳变压器有载开关测试仪在此测量界面按“打印”键可打印数据；按“存储”键存储数据（可选存储介质：本机、优盘）；按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。②接线方法 短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”。黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图七所示：图七2）分相YN型测试①分相YN型测试是指变压器高压侧为YN型连接的变压器，其特点为可以使用单相法直接测出某一相的阻抗参数。在短路阻抗测量界面下选择“2、分相YN型测试”，按“确认”键进入短路阻抗参数设置界面，同图五。输入好参数后，按确认键进入测试界面，如图八。图八在此界面下，按“确认”键记录当前所测绕组的参数，然后按“选择”键更改加压绕组，三相记录完成后，按“←”或 “→”键”进行三相折算，显示如图九所示界面。此时按“返回”键可返回短路阻抗主菜单

沈阳变压器有载开关测试仪主要技术指标：1. 基本测量精度： 电压、电流 ±（读数×0.2%+2字）功率 (0.2≤cosφ≤1) ±（读数×1.0% +2字） 2．电压测量范围： AC 50V ～850V3. 电流测量范围： AC 0.5A～100A4. 工 作 温 度： -10℃～40℃ 5. 存 储 温 度： -20℃～50℃5. 环 境 湿 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括测试线)四 、面板及各键功能介绍:1. 测试仪面板布局见图一：图一2. 各键功能如下：1） 选择键：在菜单选择状态下用来选择测试项；在参数输入状态下用来改变输入项。分相测量中，“选择”键用于选择加压绕组。 2） “↑” “↓”键：在参数输入状态用来改变数值大小。3） “←” “→”键：在参数输入状态和时间校正状态下用来改变输入参数位；在分相测试状态用来显示三相折算结果。在读取记录状态用来选择记录。 4） 确认键：在菜单选择状态和参数设置状态用于确认选择并进入下一界面；在测量状态锁屏；在单相测量状态除锁屏外还记录当前显示电压、电流和功率等相关数据。5） 返回键：按“返回”键退出当前界面。6） 存储键：在测量状态下存储当前的测试结果及相关信息。7） 打印键：在测量状态下打印显示屏显示数据；在浏览界面打印浏览的数据。 8） 取消键：在测试状态，按“取消”键，退出锁屏状态重新测试。9） 复位键：按“复位”键，仪器恢复到初始上电状态。10）开 关：仪器工作电源开关。 11）U 盘：U盘接口。12）RS232：通讯接口（厂家升级用）。13）各接线端子：用于连接测试线（具体接线使用见后面接线方法）。14）端子：仪器接地端子。 15）打印机：用于打印各种测试数据。16）液晶屏：显示测试状态和测试数据。

<沈阳>天正华意电气设备有限公司 直流电阻及有载分接开关综合测试仪沈阳厂家

沈阳变压器有载开关测试仪自动测试操作流程：⑴ 选择自动触发方式触发方式有两种：“自动”或“人工”。选择设定“自动”或“人工”触发（选择打√设定），仪器开机后默认为“自动”触发方式。⑵ 选择电流输出量程按第四章的试验接线方式接线，通常先将测试线钳插入 “电流输出1”端子上；当图八界面提示“电流超量程，请选用输出2测试”，时，再将测试线钳插入 “电流输出2”端子上。⑶ 启动自动测试（操作步骤） 步：启动测试：点击〖测试〗键后，即可打测试界面，如图八所示，软件开始采集波形，并进入“电流量程自动调整”功能；图八第二步：电源调节：按下仪器面板上的〖电源启停〗按钮，按钮开关处于按下位置（指示灯亮），再顺时钟旋转〖电源调节〗旋钮（将旋钮顺时钟旋转到头），在旋转调节电流过程中注意观察界面提示，若界面一直出现“待电流波形稳定后，点击结束按钮” ，证明测试电流已调整到 测量范围。然后点击“结束”键软件会自动进入锁存触发功能。若提示“电流超量程，请选用输出2测试”，这时按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出，再将测试线钳插入“电流输出2”端子上，重新按下〖电源启停〗按钮（指示灯亮），继续测试。若提示“请缓慢调节电位器，降低电流”，这时可逆时钟旋转〖电源调节〗旋钮，缓慢降低电流，待提示字符自动消失后可继续测试。在调节电源过程中，若电流输出超量限（或电源输出有短路），电源会自动保护（电源停止输出），蜂鸣器报警（长响），这时应按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），并将〖电源调节〗旋钮逆时钟旋转调节到小位置。待检查接线正常后可重新启动电源测试。

<沈阳>天正华意电气设备有限公司
<沈阳>天正华意电气设备有限公司

沈阳变压器有载开关测试仪本测试软件具有脱机分析或重新编辑试验报告功能，将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。8. 本装置采用一体化结构，便于现场携带，测试接线简单方便9. 测试软件功能：①.状态参数自学习功能。试验中需要实时计算相位与相差，准确提供初始参数。程序设计了自建、自动更新基准功能，每次测试前仪器自动获取试验的电压、电流、频率、相位数据做为试验的基准参数，与开关动作过程中动态实时参数进行比较，测试触发盲区极少，大大提高了试验触发的可靠性，并缩短了试验时间。②.本装置采用彩色液晶显示，实时曲线快速走屏，真实反映试验变化过程。③.本测试软件设计有自动测试及手动测试功能，对录制波形能再次进行播放，放大，缩小，编辑等功能④.内存压缩存储技术，预触发记录深度可达6通道多800个周波深度，为数据分析提供了丰富的原始资料。⑤.程序及操作系统装载在固态硬盘上，不使用碟片磁盘，封闭对存储器写操作，使存储器得到有效的保护。⑥.测试软件可以在WIN2000. XP和WIN7系统下对数据进行编辑分析。自动生成测试报告，测试数据及波形可以导入或导出。2.2 主要技术指标2.2.1 工作环境条件1.环境温度：-20℃～50℃；2.环境湿度：≤80%；3.海拔高度：≥2000m。2.2.2 工作电源1.单相电压：220（1±10%）V；2.频率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 仪器内输出试验电源1.交流输出电源频率：40Hz～60Hz（频率可调）；2.交流输出电压范围：三相四线0～800V(电压可调) ；3.交流输出容量：额定1000VA；4.交流电源波形畸变率：≤3%；5.交流电源电压相角：120°，相角差≯120°±1°。6.直流电流输出范围：0.3A、1A(两档可选)2.2.4 仪器测试精度1.同步采集通道数：62.采集数据精度：16位3.采集速度：200 k/s/通道4.采集板高速缓存深度：8 M byte FIFO5.电压量程：0V～800V。6.电流量程：0mA～100mA、0A～10A；7.电压、电流传感器精度：0.2级；

<沈阳>天正华意电气设备有限公司 直流电阻及有载分接开关综合测试仪沈阳厂家

沈阳变压器有载开关测试仪波形对比分析点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。波形对比功能主要用来分析同一台变压器有载分接开关的不同时间测试得到的波形进行纵向对比(历次测试得到的波形)，以发现其中的异同，方便分析和发现问题。在“菜单区”中，点击【波形对比】项，即可打开窗口，图十六所示：波形对比窗口包含上下两个波形控制区，可同时对两个波形进行对比。波形显示区域可以被一个波形独占，也可以两个波形分享。如果要让某一个波形独占显示区，则可以点击另一个波形的勾选框。例如要让上面的波形占用整个波形显示区，则点击下面波形控制区的勾选框。如果要恢复原来两个波形共享显示区的情形，则再次点击下面波形控制区的勾选框即可，显示区会恢复原貌。 图十六基本操作步骤如下：⑴ 打开要比较的波形数据点击“加载数据按钮”，会弹出数据选择窗口，选定制定的测试数据后，打开即可。图十三所示，点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。对两个显示区依次进行此操作，即可将波形数据显示在窗口。⑵ 显示波形对应的详细数据信息点击“测试详情”按钮，即可弹出次波形对应的详细数据信息窗口，图十七所示：图十七关闭“测试详情”窗口返回波形对比窗口。⑶ 控制波形的显示/打开如果只想观察ABC三相中的某1个或两个信号，则通过控制区的勾选框即可实现。例如，只想观察上半区波形中的BC相信号，则反勾选A-相即可。如果要恢复A相信号的显示，则勾选“A-相”即可。

<沈阳>天正华意电气设备有限公司
直流电阻及有载分接开关综合测试仪沈阳厂家

沈阳变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的RaRbRc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。

沈阳变压器有载开关测试仪开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、B0、C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。

<沈阳>天正华意电气设备有限公司 直流电阻及有载分接开关综合测试仪沈阳厂家

沈阳变压器有载开关测试仪仪器内置不掉电存储器，可长期存储测量数据，仪器自带打印机，大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。二、主要功能与特点：1. 短路阻抗的测量:用于变压器的低压短路阻抗实验，可在同一屏幕下三相或单相显示测量电压、电流、有功功率、阻抗值、阻抗电压百分比、电抗值、漏感值等参数。2. 空载损耗的测量:仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，并计算出变压器的空载电流百分比和空载损耗。3. 负载损耗的测量:显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，仪器带有频率折算功能，能够在较宽频率范围内准确测量。4. 分相测量:用于检查三相变压器单相绕组的缺陷或现场无三相电源的情况。分相测试采用单相电源，分别测量出每一个单相数据后，可自动折算成三相的参数。5. 零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。6. 仪器具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示。7. 仪器大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相阻抗值、三相阻抗电压百分比、三相电抗值、三相漏感值、三相平均电压、平均电流、三相总功率和相关数据。仪器采用中文菜单，中文提示，操作简单。8. 仪器备有U盘接口，可随时将仪器内存储的数据导入U盘，仪器测试时可直接存入U盘。9. 内置存储器，掉电不丢失，仪器可存储400组数据。11.系统自带打印机，可打印测试数据， 也可打印内存浏览数据。12. 日历、时钟功能，可进行时间校准。

<沈阳>天正华意电气设备有限公司

沈阳变压器有载开关测试仪在此测量界面按“打印”键可打印数据；按“存储”键存储数据（可选存储介质：本机、优盘）；按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。②接线方法 短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”。黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图七所示：图七2）分相YN型测试①分相YN型测试是指变压器高压侧为YN型连接的变压器，其特点为可以使用单相法直接测出某一相的阻抗参数。在短路阻抗测量界面下选择“2、分相YN型测试”，按“确认”键进入短路阻抗参数设置界面，同图五。输入好参数后，按确认键进入测试界面，如图八。图八在此界面下，按“确认”键记录当前所测绕组的参数，然后按“选择”键更改加压绕组，三相记录完成后，按“←”或 “→”键”进行三相折算，显示如图九所示界面。此时按“返回”键可返回短路阻抗主菜单

<沈阳>天正华意电气设备有限公司 直流电阻及有载分接开关综合测试仪沈阳厂家

沈阳变压器有载开关测试仪查找、编辑过度波形待【自动回放】结束后(或在【人工回放】状态下)，点击〖定位〗键，程序自动初步定位到开关的过渡波形附近，并显现在当前界面中。然后在【人工回放】状态下，左移或右移动游标，可查找到开关过渡波形（一般为1─3个周波）并将波形移到屏幕中间位置，见图十所示。为方便观察分析波形，在【人工回放】模式下，使用系统主界面下方的【压缩】或【伸展】键功能对波形宽度（XXmS/每格）进行压缩或伸展；使用【展幅】或【缩幅】键功能对波形的幅度进行放大或缩小；使用【微调】键功能对波形进行左右移动；使用【剪裁】键功能对有用的波形进行剪裁处理。方法是将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，点击【剪裁】键，便可得到所需要的那段开关过度波形见图十所示。点击【A-相】、【B-相】、【C-相】前的复选框，可在软件屏幕上选择显示A相、B相、C相过渡波形。图十⑹ 保存、打印过度波形点击【保存】键后，即可打信息设置界面，如图十一所示，可以对信息设置界面中的项目再次进行修改；点击【应用】－＞【确认】键后，界面弹出提示条“保存成功”。如图十二所示，点击【OK】键保存到数据库中。

<沈阳>天正华意电气设备有限公司 直流电阻及有载分接开关综合测试仪沈阳厂家

沈阳变压器有载开关测试仪直流试验测试操作流程5.4.1测试前设置相关参数测试流程与交流测试方法相同，可参考5.3.1.5.4.2测试操作流程首先将“信息设置”中“AD配置”的“输入信号”选择为“直流输入”，如图。然后将“采样频率”修改为10K后，点击“应用”后点击“确认”。现在仪器就进入了直流测试模式。直流测试模式，测试前不用再去设置“阀值设定”，和调节仪器的内部电源。其他测试流程同交流测试模式的测试方法相同，测试流程首先按下“电源启停”按钮后，点击“测试”进入静态电阻测量界面，等待三相静态电阻趋于稳定平衡并缓冲区显示数据缓存后，点击“准备触发”即可切换有载分接开关完成测试。可参照说明书5.3.2。5.4.3直流档位选择本设备直流档位分为“0.3A”和”1.0A”两个档位，目前0.3A档的测试量程是0-40Ω1.0A档是0-20Ω（电阻量程可根据要求定制调整）。软件操作如图所示，在“辅助选项”中，在测试前点击“直流档位”操作按钮，即可切换直流档位。

---
