兰州相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。

<兰州>天正华意电气设备有限公司

兰州相位伏安表通过数字键直接输入。多都是5位。接线方式：三元件Ｙ型表示现场接线为星形接法，两元件V型表示现场接线为V 形接法。通过“←”“→”键来选择。额定电压：现场被测试系统的电压，必须输入正确，否则影响参数计算的精度。分57.7V、100V、220V、380V。通过“←”“→”键来选择。电流量程：多个档位，10A、50A、500A 和1500A。通过“←”“→”键来选择。ＰＴ、ＣＴ变比：为１表示现场测量ＰＴ、ＣＴ二次电压、电流和功率等参量，要反算ＰＴ、ＣＴ一次电压、电流和功率等参量，必须设定现场实际的变比。是否存储：用来设定是否存储。通过“←”“→”键来选择“是”或“否”。记录间隔：用来设定存储的间隔。有“帧/5秒”、“帧/15秒”、“帧/30秒”、“帧/1分”、“帧/2分”、“帧/5分”、“帧/15分”、“帧/30分”等间隔段。通过“←”“→”键来选择。测试员：测试员编号。数字键直接输入。图３ 参数设置单击“确定”键退出该界面。6.5 基本电参量在主菜单，单击“2”键，进入“伏安测试”界面。主要测量现场的三相电压、电流、功率、功率因数和频率等电参量。按“确定”键退出此画面。图4 基本电参量6.6 闪变测量在主菜单下，单击“3”键，进入“闪变测量”界面。闪变是由于电源电压变化而产生，以波动量化表示，数值越大，波动越大。电压变动与电压变化的持续时间和幅度有关。短时闪变在10 分钟内测得，而长时闪变在2 小时内测得。按“确定”键退出此画面。图5 闪变测量6.7 不平衡及偏差在主菜单下，单击“4”键，进入“不平衡度及误差”界面。不平衡度指三相电力系统中三相不平衡的程度用电压和电流负序分量与正序分量得方均根百分比表示，分为电压不平衡和电流不平衡。

反时限继电保护校验仪兰州

兰州相位伏安表为用电检查人员提供一种、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压7.4V±0.5V7.4V±1V/测相位频率相序时电流幅值1A±0.1A1mA～30A详见一般规格说明测相位频率相序时电压幅值100V±10V1V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置

兰州相位伏安表全部删除请按“1”键，删除当前单条记录请按“2”键。在“数据管理”界面，单击“确定”键，返回主菜单。图10 数据管理6.12 数据上传当需要将仪器保存的数据进行详细分析时，可以将该数据上传到PC机，由后台分析软件进行分析。数据上传的基本操作步骤如下：使用随机附带的USB通讯线，将仪器连接到电脑上，然后打开仪器电源，单击“8”按键，进入“数据管理”界面。此时电脑上会发现新的U盘硬件，当驱动程序安装完毕（一般出现在首次仪器与电脑连接时），U盘可以打开后，就可以使用“电能质量分析仪后台分析软件”来上传数据并进行分析了。该软件的具体操作请参看相关使用说明书。6.13电池充电充电先关闭仪器，把充电器插入仪器的充电插座，另一端接市电AC220V，这时充电器的指示灯为“红色”，表示正在充电。当指示灯变“绿色”，表示电池充满。7．注意事项7.1 使用仪器时请按本说明书接线和操作。7.2 测试开始前请输入正确的设置参数，仪器内部的校正运算都要依赖于输入的设置参数。7.3 测试菜单项选择和实际测试项目及接线要一致。7.4 内存多可连续储存10组测量结果。每组可存储的数据视磁盘的空间而定。7.5 仪器出现故障，请及时和本公司联系，不要自行开机拆卸。8．产品保证8.1.本产品自售出之日起一年之内，由于产品质量问题而出现的故障负责免费维修。8.2.本公司对售出仪器终身负责维修，只收成本费。

<兰州>天正华意电气设备有限公司
<兰州>天正华意电气设备有限公司 反时限继电保护校验仪兰州

兰州相位伏安表测量电网频率和相序。4.小电流5mA测量相位，非常适用于新装用户投运后无负荷时检查接线状况，仪器测量精度高，测量范围宽。5.自动判别变压器绕组、容性和感性负载，并判别三相三线及三相四线错误接线。6.数据静态保存功能，多可保存500组数据。四、电气符号极其危险！操作者必须严格遵守规则，否则有电击危险，造成人身伤害或伤亡事故。危险！操作者必须严格遵守规则，否则有电击危险，造成人身伤害或伤亡事故。警告！必须严格遵守规则，否则造成人身伤害或设备损坏。交流(AC)直流(DC)双重绝缘五、技术指标1.基本工作条件（1）环境温度：（23±5）℃（2）环境湿度：（45～75）％ RH（3）被测信号波形：正弦波、β＝0.02（4）被测信号频率：（50±0.2）Hz（5）被测载流导线在钳口中的位置：居中（6）测相位频率相序时和测功率功率因数时电流幅值：1A±0.2A（7）测相位频率相序时和测功率功率因数时电压幅值：100V±20V（8）外参比频率电磁场干扰：应避免2.额定工作条件（1）环境温度：（-15～＋45）℃（2）环境湿度：（0～90）％ RH（3）海拔高度：小于1500米（4）被测信号波形：正弦波、β＝0.05（5）被测信号频率：45-65Hz（6）测相位频率相序时和测功率功率因数时电流幅值：5mA～20A（7）测相位频率相序时和测功率功率因数时电压幅值：10V～600V（8）被测载流导线在钳口中的位置：

<兰州>天正华意电气设备有限公司 反时限继电保护校验仪兰州

兰州相位伏安表提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的0-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和21 次谐波。无失真的信号应显示次谐波（基波）。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）、A相电流（用黄色来显示）、B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。

<兰州>天正华意电气设备有限公司 反时限继电保护校验仪兰州

兰州相位伏安表可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。仪表超大LCD显示屏，字高达40mm，具有背光，显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃环境湿渡40％～60％＜80％信号波形正弦波正弦波β＝0.05信号频率50HZ±1HZ45HZ～65HZ仪表工作电压9V±0.1V9V±1V测相位电流幅值1A±0.1A10mA～20.0A测相位电压幅值100V±10V30V～600V外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功 能相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试电 源DC9V 碱性干电池（1.5V AA×6）功 耗开启背光灯约35mA电池连续工作约40小时关闭背光灯仪表耗电约5mA电池连续工作约300小时显示模式LCD显示，蓝屏背光功能，适合昏暗场所LCD尺寸70mm×62mm LCD显示域64mm×54mm仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0～20V/200V/600V交流电流：0～200mA/2A/20A相位：0～360°测量相位时被测信号的幅值范围测U1-U2相位时：30V～600V测I1-I2相位时：10mA～20.00A测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A数据保持测试中按HOLD键保持数据，“DH”符号显示自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电压检测当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 仪表质量主机约550g(带电池)，表钳约170g×2，

<兰州>天正华意电气设备有限公司

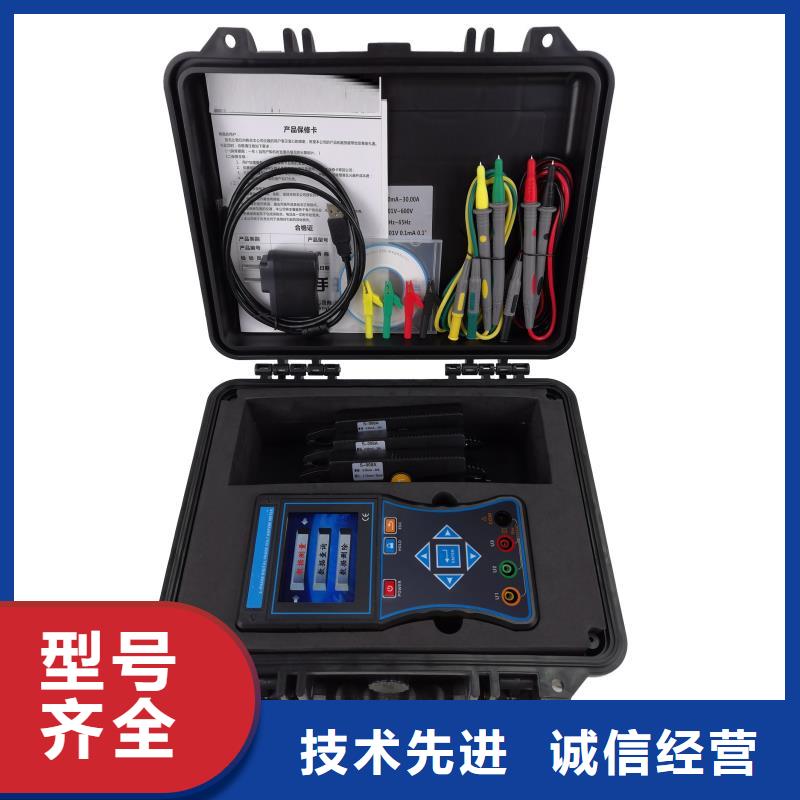

兰州相位伏安表测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在0°～90°范 围，则被测负载为感性，显示在270°～360°范围，则被测负载为容性；若显示相位都接近120°，则为正相序，且极性相同；若显示相位接近120°和300°，则为正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于6.5V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。六. 装箱单主机1台仪表箱1个电流钳3把测试线4条USB充电器、充电线一套锂电池1组(仪表内)光盘1个说明书、保修卡、合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。

<兰州>天正华意电气设备有限公司
反时限继电保护校验仪兰州

兰州相位伏安表可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。仪表超大LCD显示屏，字高达40mm，具有背光，显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃环境湿渡40％～60％＜80％信号波形正弦波正弦波β＝0.05信号频率50HZ±1HZ45HZ～65HZ仪表工作电压9V±0.1V9V±1V测相位电流幅值1A±0.1A10mA～20.0A测相位电压幅值100V±10V30V～600V外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功 能相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试电 源DC9V 碱性干电池（1.5V AA×6）功 耗开启背光灯约35mA电池连续工作约40小时关闭背光灯仪表耗电约5mA电池连续工作约300小时显示模式LCD显示，蓝屏背光功能，适合昏暗场所LCD尺寸70mm×62mm LCD显示域64mm×54mm仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0～20V/200V/600V交流电流：0～200mA/2A/20A相位：0～360°测量相位时被测信号的幅值范围测U1-U2相位时：30V～600V测I1-I2相位时：10mA～20.00A测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A数据保持测试中按HOLD键保持数据，“DH”符号显示自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电压检测当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 仪表质量主机约550g(带电池)，表钳约170g×2，
