肇庆地埋电缆管线探测仪电缆识别是为电力电缆工程师和电缆工人解决电缆识别的技术问题而设计的。可用于识别带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返标定操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳和听诊器来配合实现。听诊器可在不方便使用卡钳时使用。接地电阻测试使用精密4线法测量现场的接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响小化。额定输出电流6mA，测量范围0.001Ω~2000Ω。功能由接收机和连接测试线来配合实现。绝缘电阻测试专用于试验室或现场做绝缘测试。适用于测量各种绝缘材料的电阻值如变压器、电机、电缆及电气设备等的绝缘电阻。内嵌高精度微电流测量系统、数字升压系统、自动放电电路等。额定输出测试电压范围100V～2500V，绝缘电阻测量范围0.01MΩ～2.50TΩ。功能由信号发射机和连接测试线来配合实现。信号发射机：用于管线路径探测、电缆识别和绝缘电阻测试。该设备可通过直连输出、卡钳耦合、感应法等方式给目标电缆加上识别信号，该信号有640Hz、1280Hz、10kHz等6种不同的混合脉冲信号可供选择。信号输出功率10W，10档可调，适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，其箱体能承受约200kg的压力，主机5.4寸彩色L液晶显示，实时动态显示信号输出状况和电池使用情况。

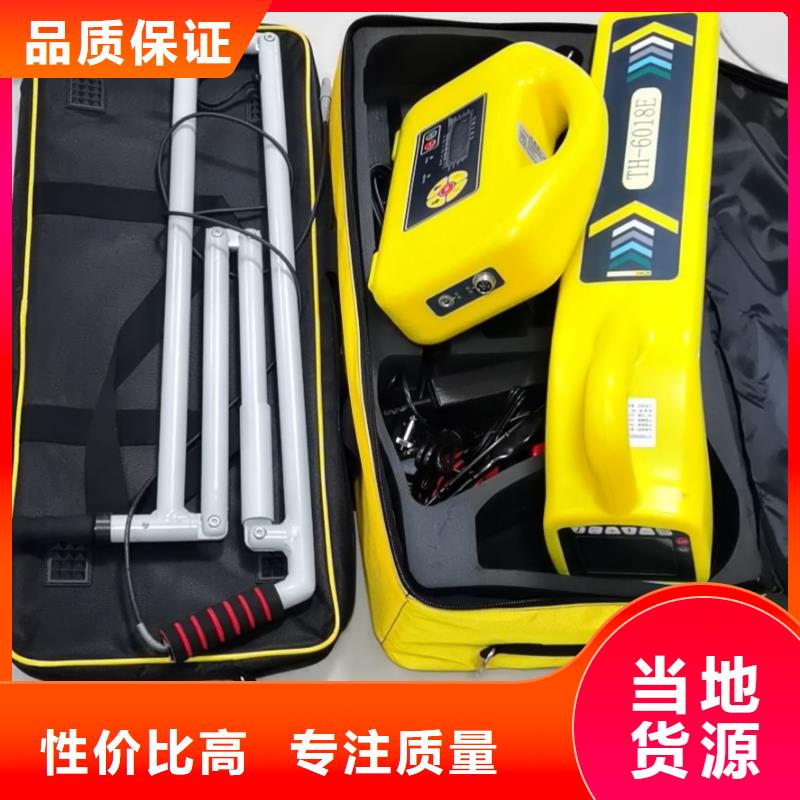

肇庆地埋电缆管线探测仪地下电缆故障探测仪在非开挖的情况下，对地下管道、电缆、光缆进行定位和埋土深度测量，查找地下管道外防腐层破损点、埋地电缆故障点的位置。该仪器融合超窄带滤波器等先进技术，具有抗干扰能力，精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。一、电缆故障探测仪特点（一）功能多 1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。2、 接收机功能: 用于对地下电缆的位置、走向、埋深及电流测量。3、左右定位箭头指示目标管线位置，定位快速、；前后箭头和dB值指示防腐层破损点的位置及大小。4、具有背光功能，适合夜间抢险使用。5、用于埋地电缆故障点定位。6、电流测量：测量发射机施加到被测管线上的电流。7、万用表功能：可测量输出电压、输出电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。8、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。(二)定位精度高 : 多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的度。1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（）或水平梯度（）的变化 据其值的位置来定位；2、极小值法: 用谷值模式 通过测定垂直分量（）的变化 据其小值的位置来定位。

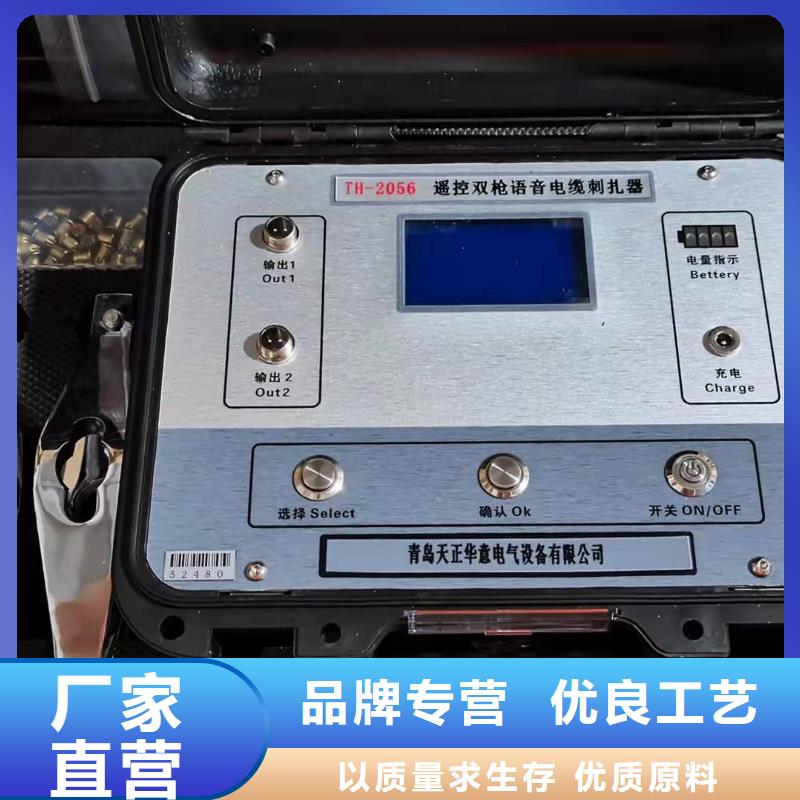

肇庆电缆刺扎器-电缆刺扎器厂家批发 <肇庆>天正华意电气设备有限公司

肇庆地埋电缆管线探测仪界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点时，可以使用辐射感应法；在地面开挖前，需要探查地下有无管线时也可使用辐射法。发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。优点：使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线普查的手段。缺点：管线感应电流小于直连法和卡钳法，适用于埋深较浅的管线，深度较大时效果变差；发射机下一定范围内所有管线均能感应出信号，无法识别特定管线。1、发射机的放置使用辐射法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如右图。 图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。

肇庆地埋电缆管线探测仪本仪器有高压输出， 危险！！！一、概 述电缆外护套故障测试仪主要用于交联电缆外护套的故障检测，也可以用来定点单芯电缆的外护套故障，定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位。电缆外护套故障测试仪的输出电压为5/10KV 及以下，满足中国标准GB50150-2006 的电缆外护套耐压试验规定，包括适合交叉互联系统的电缆外护套交接试验和性试验以及电缆外护套的故障定位。快速准确查找500kv以下单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大等隐患，是单芯和三芯高压、超高压电缆运行单位、超高压电缆工程公司、各送变电工程公司的电缆设备维护必备的专用仪器。伴随城网改造的展开，许多供电局、施工方、甚至设计单位都是首次碰到110kV XLPE电缆，由于时间紧迫及经验不足，造成许多电缆敷设后外护层通不过耐压试验（10kV/1min）。目前，外护层大多采用HDPE护套料，在工厂内已通过直流25kV/5min的耐压试验，泄漏电流低至几十μA。因此，敷设后的缺陷大多由敷设中，包括填土及盖板过程中外力损伤所至。运行后的缺陷通常有白蚁咬伤；接地箱进水；原有缺陷点的劣化；接地线分叉部分透潮使绝缘电阻下降等等原因，有时因为电缆埋设过深，或周围情况复杂，使定位十分困难，有些缺陷点历经多年不能解决，给运行留下了隐患。

<肇庆>天正华意电气设备有限公司 肇庆电缆刺扎器-电缆刺扎器厂家批发

肇庆地埋电缆管线探测仪感谢您购买了本公司的智能电缆综合探测仪，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。——严格遵守本手册所列出的规则及注意事项。?本仪表根据IEC61010规格进行设计、生产、检验。?任何情况下，使用本仪表应特别注意。?注意本仪表机身的标贴文字及符号。?仪表设计了过压保护，但应避免直接接触或直接连接带电导体。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。机壳或测试线发生断裂而造成金属外露时，请停止使用。?耦合钳在发射信号时，产生啸叫声属于正常现象。?耦合钳在发射信号时，会产生较大的磁吸力，此时禁止打开钳口，必须关闭发射机电源后才可以打开钳口。?使用直连输出模式时，严禁将红黑测试线接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?测量过程中，严禁接触裸露导体及正在测量的回路。?确认导线的连接插头已紧密地插入仪表接口内。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输出插孔，以免触电。?请勿在易燃性场所测量，火花可能引起爆炸。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?若仪器潮湿，请干燥后再保管。?电池电压低符号显示，请及时充电。?测试仪长时间放置不使用，请每3个月给电池充电一次。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?发射机输出电压150Vpp，切勿工作时直接触碰输出夹和目标管线！?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册中的“ ”符号为警告标志，使用者必须严格依照本手册内容进行操作。

<肇庆>天正华意电气设备有限公司
<肇庆>天正华意电气设备有限公司

肇庆地埋电缆管线探测仪发射钳：适用于卡钳耦合法。发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ150mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。接收机：用于管线路径探测、电缆识别和接地电阻测试。内置多个屏蔽3D天线，可对发射机产生的640Hz、1280Hz、10kHz等6种不同脉冲编码电流信号进行有效识别。也可识别50Hz和250Hz工频信号和中心频率为33kHz、82kHz的射频信号。使用3.5寸彩色液晶屏，实时动态显示360°管线路径指示，深度、电流和管线相对位置。柔性电流钳：用于电缆识别。该电流钳为罗氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉宽频率信号，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。听诊器：用于电缆识别。与鼠标形状相似，可快速感应识别发射机或线缆中的电流信号，弧形传感器设计，贴合电缆表面。配合本产品发射机、接收机，能实现柔性电流钳的大部分功能，可在大部分场合替代柔性电流钳进行电缆识别。使用时将听诊器沿着线缆方向紧贴被测电缆线即可，极其适合于一些不易于使用电流钳圈起线缆测试的场合。特别提示：停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

<肇庆>天正华意电气设备有限公司 肇庆电缆刺扎器-电缆刺扎器厂家批发

肇庆地埋电缆管线探测仪注意：尽量使用接地钎，而不要直接用接地网！至少在电缆的对端必须用接地钎，接地钎还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。电流自发射机流经芯线，在电缆对端进入大地，流回近端返回发射机。这种接法接收机在地面探测时可以感应到很强的信号，信号特性比较明确，而且可以充分利用仪器的防误跟踪功能；信号在绝缘良好的芯线上流过，不会流到邻近管线上，尤其不会流到交叉的金属管道上，适于在复杂环境下的路径查找。另外由于电缆接地，流经电缆的信号电压很低，不容易对邻线产生电容耦合，减少临近管线的干扰。由于存在芯线和大地之间的分布电容，随距离的增加，电流会有衰减。但若接地良好，电容电流很小，可以不予考虑。这种方法的缺点是需要将电缆两端的接地线全部解开略显繁琐。

<肇庆>天正华意电气设备有限公司
肇庆电缆刺扎器-电缆刺扎器厂家批发

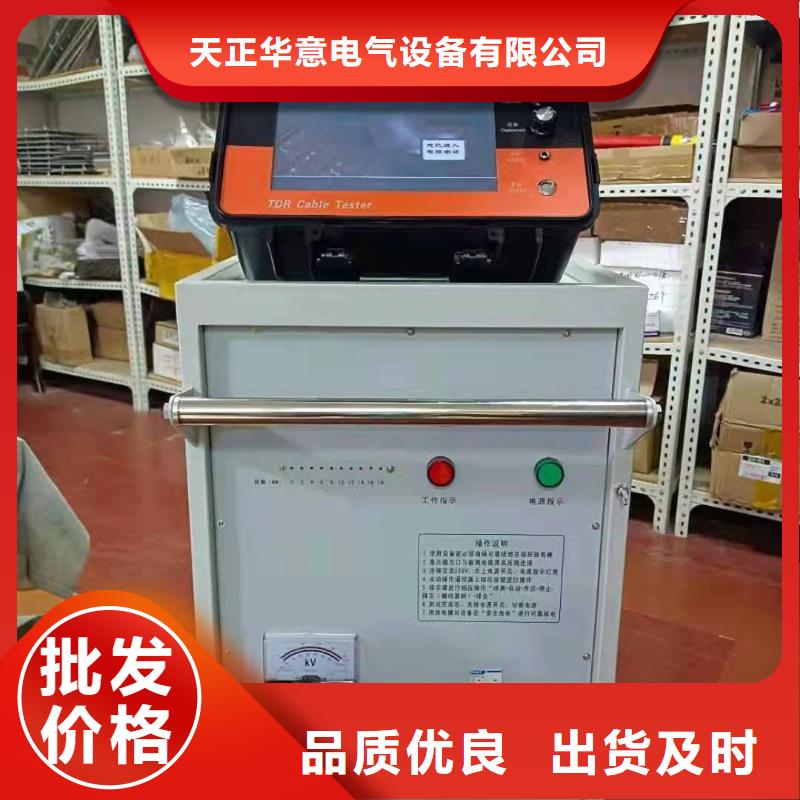

肇庆地埋电缆管线探测仪功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。

肇庆地埋电缆管线探测仪界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点时，可以使用辐射感应法；在地面开挖前，需要探查地下有无管线时也可使用辐射法。发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。优点：使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线普查的手段。缺点：管线感应电流小于直连法和卡钳法，适用于埋深较浅的管线，深度较大时效果变差；发射机下一定范围内所有管线均能感应出信号，无法识别特定管线。1、发射机的放置使用辐射法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如右图。 图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。

<肇庆>天正华意电气设备有限公司 肇庆电缆刺扎器-电缆刺扎器厂家批发

肇庆地埋电缆管线探测仪直连法旋转FUNTION旋钮，开启发射机。根据应用要求，选择相应的频率、模式、功率。当切断和重新连接红色引线时，通过注意显示器上的mA输出或注意发射钳音调变化来检查连接是否良好。当连接状态不佳或者管线接地电阻过大时，会有红色提示。影响接线质量的因素包括：a)管线连接点锈蚀：用钢丝刷清洁接线区域b)接地不良：将地钉插入潮湿地面。用水将周围地面打湿。如果仍有问题，请尝试连接到检修孔盖板周围。避免连接到围墙护栏上，否则可能沿着围墙产生回波信号电流，干扰定位信号。如果接收信号不够强，首先从较低输出信号开始，逐渐增加输出。如果将输出设置为较高水平，可能会导致部分信号“流出”到其他功能结构，从而导致电源消耗过大，造成能源浪费。当连接到铁质材料上时，有时可能无法找到恰当的突出部位，无法夹持夹钳。这种情形下，请使用可选磁铁与线路接触，然后将红色夹子夹到磁铁上。一个很好的例子是连接到街道照明电路。通常的做法是将照明电缆的护套连接到路灯的金属检查盖上。当连接到检查板将通过板和护套为电缆供电。通常，盖板上没有能用于夹持的突出部位，因此在盖板上使用磁铁提供合适的夹持点。1.1 界面介绍旋转FUNCTION旋钮至管线探测模式或电缆识别模式开机，进入管线探测或电缆识别信号发射界面。在选择合适的频率、模式和功率后，长按输出。正常输出时，符号闪烁提示，在此期间不可触碰连接线的裸露部分，以防触电。

<肇庆>天正华意电气设备有限公司

肇庆地埋电缆管线探测仪本设备适用于不同的和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。若需更改，则如左下图所示，在接收机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。输出功率调节按输出功率减小键 或输出功率增大键 调节输出水平（信号大小），共分10档，屏幕右下角显示输出电压和电流。应根据需要调节输出水平：?较大的电流有助于稳定探测及准确测深。?在较高频率（8kHz及以上）以及很浅的深度（1m之内），较高输出电流可能会造成接收饱和失真，造成接收机响应非线性及测深误差增大，此时应适当降低输出水平。?降低输出功率有助于延长电池供电时间，但不应过多考虑。

<肇庆>天正华意电气设备有限公司 肇庆电缆刺扎器-电缆刺扎器厂家批发

肇庆地埋电缆管线探测仪本设备适用于不同的和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。若需更改，则如左下图所示，在接收机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。输出功率调节按输出功率减小键 或输出功率增大键 调节输出水平（信号大小），共分10档，屏幕右下角显示输出电压和电流。应根据需要调节输出水平：?较大的电流有助于稳定探测及准确测深。?在较高频率（8kHz及以上）以及很浅的深度（1m之内），较高输出电流可能会造成接收饱和失真，造成接收机响应非线性及测深误差增大，此时应适当降低输出水平。?降低输出功率有助于延长电池供电时间，但不应过多考虑。

<肇庆>天正华意电气设备有限公司 肇庆电缆刺扎器-电缆刺扎器厂家批发

肇庆地埋电缆管线探测仪低压脉冲法测试电缆长度（全长） 1）接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。

---
