阳泉本地高压定相器生产厂家

阳泉无线核相器35kV以上裸导线核相，请采用非接触方式，探测器逐渐靠近导线即可，否则有电击的危险，造成人身伤害或伤亡事故。接触核相：当裸导线电压低于35kV时，或110kV以下具有绝缘外皮的导线，可以将探测器探针或探钩接触导线核相。极低电压时，例如低于60V，必须接触核相。核相时，探测器自动调节电场感应强度，根据电场强弱自动增强和减弱信号放大倍数，便于线路密集的场所核相。非接触核相：当裸导线电压高于35kV时，探测器逐渐靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可完成核相。自校验核相：去现场核相前可先在实验室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子分别接触XY探测器的探针或探钩，在同一条火线上自校验核相，主机指示为同相，若无信号，可能自校线插头插反，拔出重插即可。低压核相：若导线电压低于100V，可使用辅助测试线，圆孔端插入子机充电孔，鳄鱼夹端接地；导线电压高于220V禁止使用辅助测试线。相序判断：根据XY的度数来判断三相相序，120度左右正相序，240度左右反相序。测试时，严禁同时钩住2条裸导线，会引起2条裸导线短路，极其危险。三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图现场核相操作实例35kV以上高压裸导线核相探测器连接绝缘杆，绝缘杆全部拉伸，可以不用装探钩探针，探测器逐渐靠近导线，非接触核相，非接触核相时探测器尽量避开其他导线。35kV以下线路核相探测器连接绝缘杆，绝缘杆全部拉伸，探测器可以挂在线路上接触核相。380V/220V市电线路核相探测器前端接触带电线路即可核相，可以不装探钩探针，绝缘杆视其线路离地高度使用。100V以下线路核相探测器可以不用连接绝缘杆，探针或探钩接触导线核相，若电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。

<阳泉>天正华意电气设备有限公司
阳泉本地高压定相器生产厂家

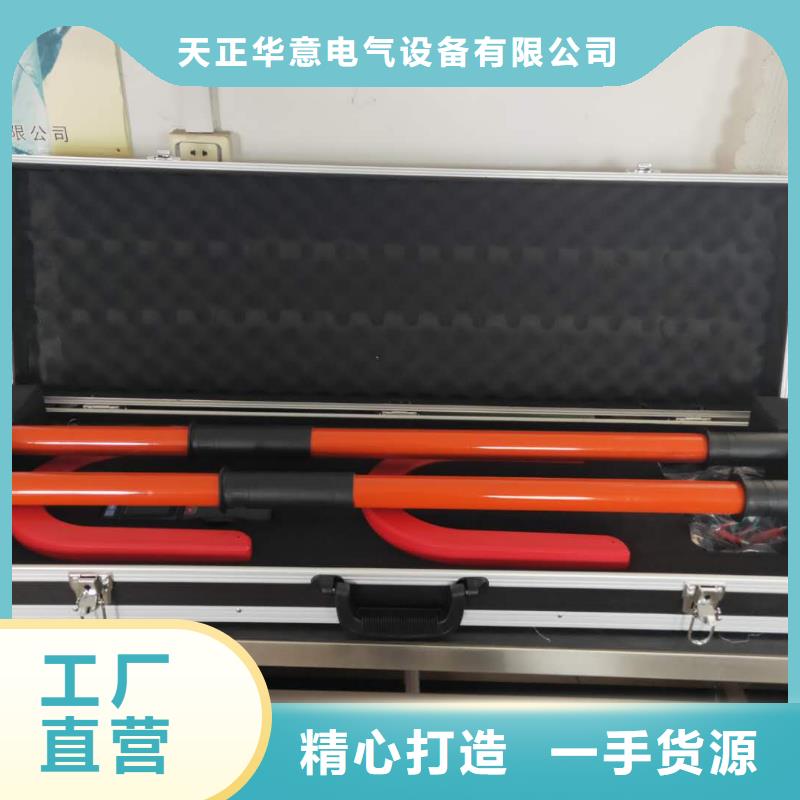

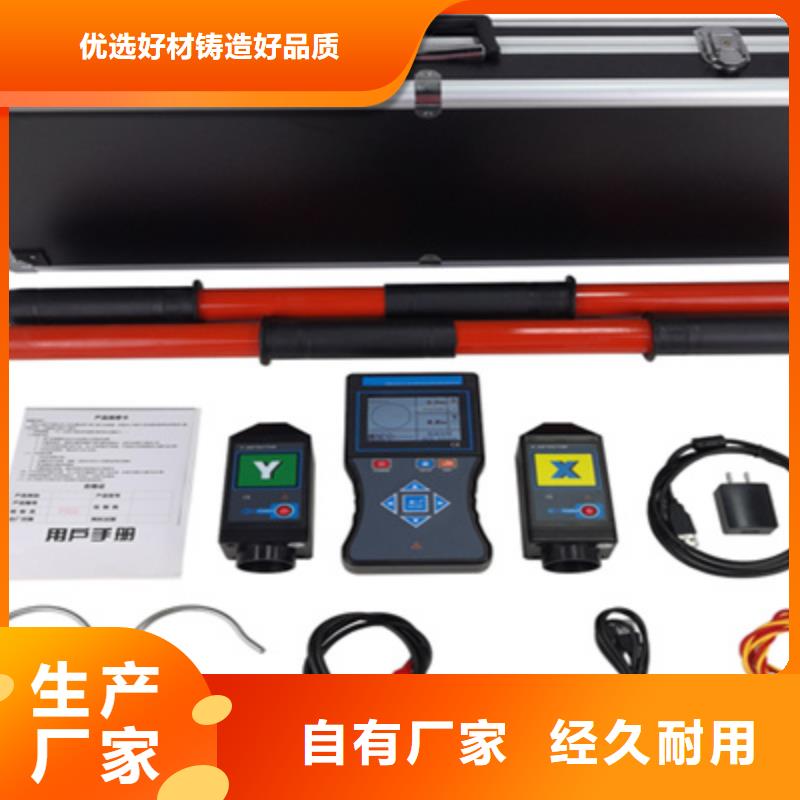

阳泉无线核相器仪器结果判断与分析结果判断采用国标A级标准，同异相以30°为界。相位差≥±30°时为异相，语音提示“异相”，屏幕显示“异相”，异相指示灯亮。相位差＜±30°为同相，语音 提示“同相”，屏幕显示“同相”，同相指示灯亮。所有相位差结果以X为参照，度数为Y超前于X的相位。提示：两线路频率不相同时，需要使用准同期并列装置控制发电机的频率相位，使发电机的相位和频率与主网一致后才可以并网送电。准同期与自同期并列操作见附录B。八、维护保养1、长期不使用时请充满电后再存放。2、本产品不宜存放在潮湿、高温、多尘的环境中。3、绝缘杆首次使用前应做耐压试验，且每年进行一次耐压试验。九、出厂配置清单物品名称 数量塑料机箱 1个接收主机 1个X发射器 1个Y发射器 1个伸缩式绝缘杆(3米) 2根尖头端子 2个充电器(5V/1A) 2个自检测试线 2条接地线 2条说明书 1份出厂检验报告 1份合格证 1份提示：(1)尖头端子为发射器头部弯钩的替换品。(2)自检测试线内部有电阻，市电自检时人接触鳄鱼夹不会触电。(3)接地线为直通导线，只用于低压（电压＜1kV）场合，高压时严禁使用。十、售后服务1、仪器自售出之日起一个月内，如有质量问题，免费更换新仪器。2、仪器两年内凡质量问题由我公司免费维修。3、仪器使用超过两年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，请寄回本公司修理。不得自行拆开仪表，否则造成的自损我公司概不负责。

阳泉无线核相器。极低电压核相时，例如低于60V，若环境狭窄不方便操作，可以用细裸导线先将被测试点引出，再核相，引线时要注意，以免触电。核相时，探测器自动调节电场感应强度，根据电场强弱自动增强和减弱信号放大倍数，便于线路密集的场所核相。低压核相：若导线电压低于100V，可使用辅助测试线，USB端插入子机充电孔，鳄鱼夹端接地；导线电压高于220V禁止使用辅助测试线。非接触核相：当裸导线电压高于35kV时，探测器逐渐靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可完成核相。自校验核相：去现场核相前可先在实验室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子分别接触XY探测器的电压采集金属片，在同一条火线上自校验核相，主机指示为同相，若无信号，可能自校线插头插反，拔出重插即可。电流测试：将具有电流测试功能型号产品的X探测器钩住导线，让导线处于钩式探测器的A区测试电流。测试电流时位置误差情况：A区无位置误差；B 区位置误差约增加0.2％；C区位置误差约增加2％。多芯电缆漏电巡查方法：将具有电流测试功能型号产品的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。

<阳泉>天正华意电气设备有限公司
阳泉本地高压定相器生产厂家

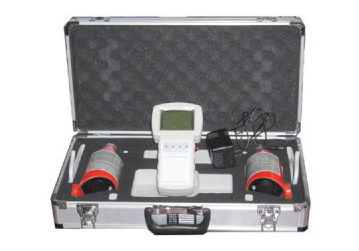

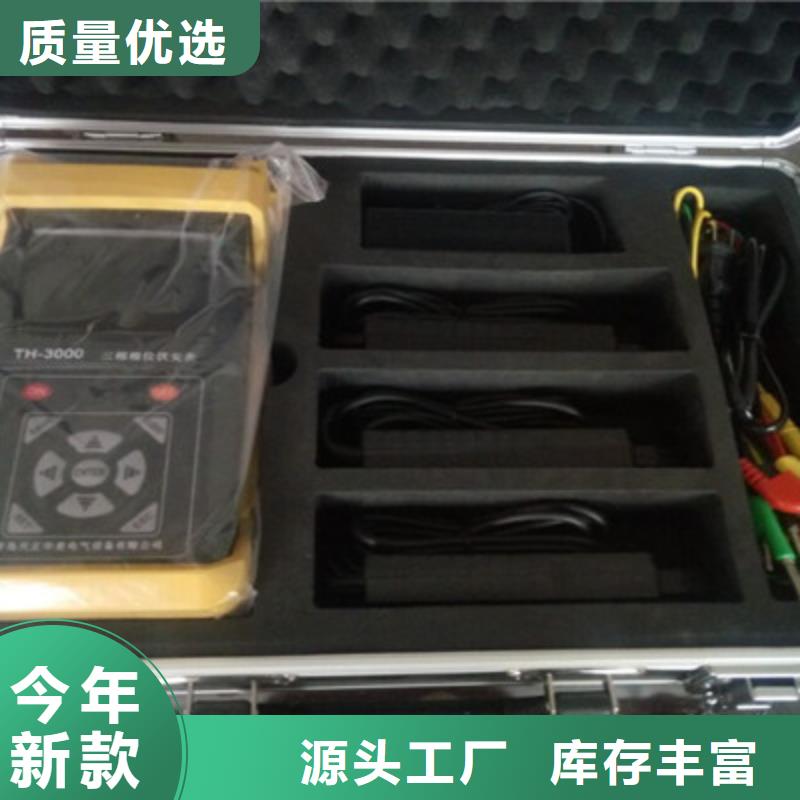

阳泉无线核相器 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压3.7V±0.1V3.7V±0.5V/测相位频率相序时电流幅值1A±0.1A0.5mA～30.0A/测相位频率相序时电压幅值100V±10V10V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电源DC 3.7V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约150mA 显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×15mm 采样速率约3次/秒量程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360°频率：45.00Hz～65.00Hz有功功率：0.0W～18kW无功功率：0.0W～18kVAR视在功率：0.0W～18kVA功率因数：-1～＋1电流矢量和：0mA～90.0A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°

<阳泉>天正华意电气设备有限公司

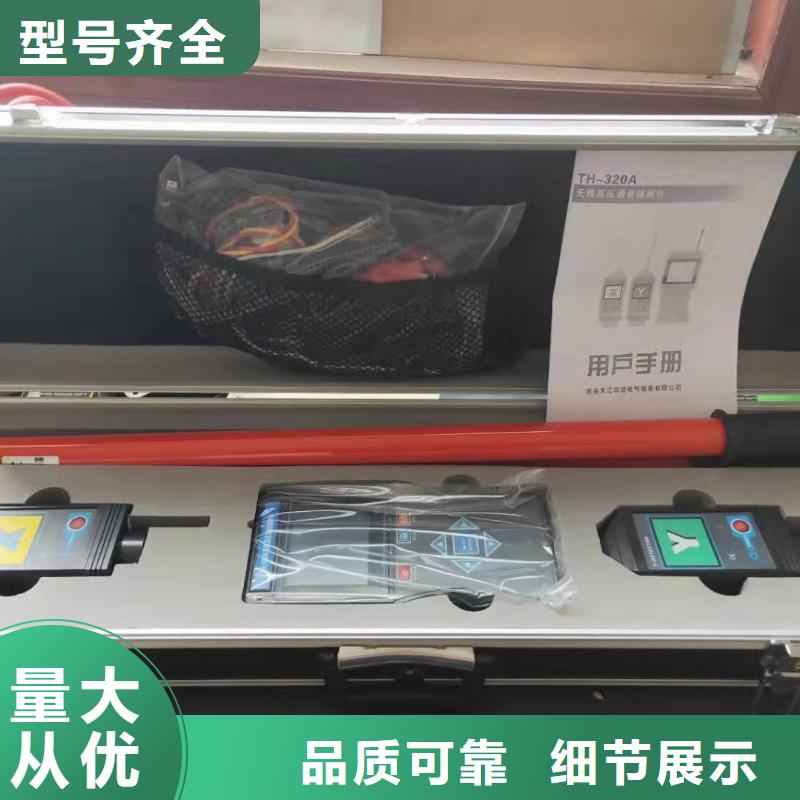

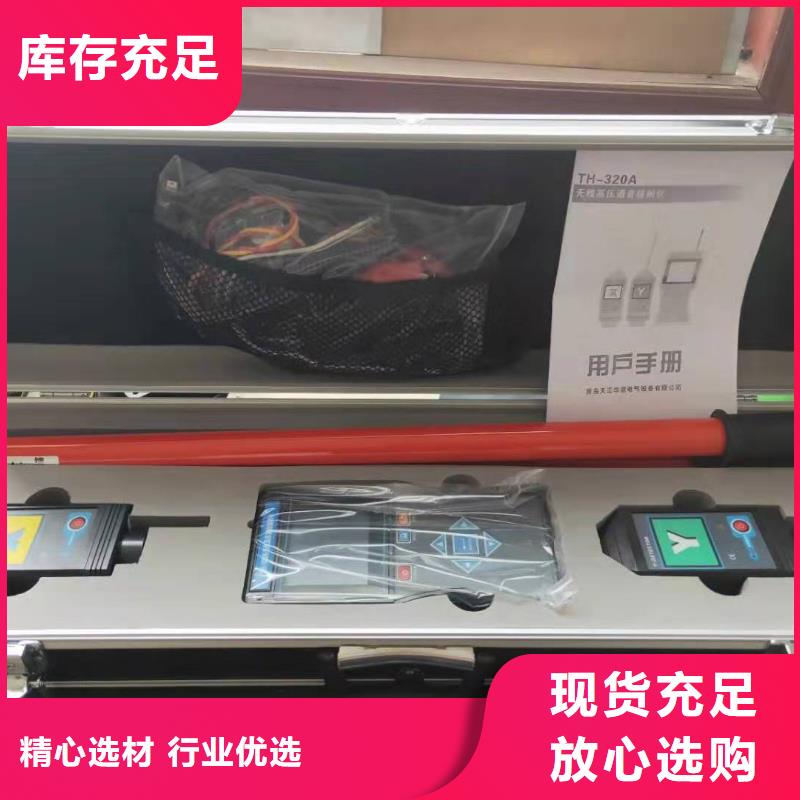

阳泉无线核相器 技术规格功 能高低压无线语音核相、频率、相位、相序、验电测试；环网柜核相电 源接收器： DC 7.4V可充锂电池探测器： DC 3.7V可充锂电池USB充电接口，连续工作约10小时传输方式315MHz、433MHz无线传输核相距离约160m 显示模式3.5寸真彩液晶屏显示量 程核相电压等级：AC 1V～550kV 相位：0.0°～360.0°频率：45Hz～75Hz分 辨 率0.1°；0.1Hz精 度相位：≤±10° (23℃±5℃，80％RH以下)频率：≤±2Hz (23℃±5℃，80％RH以下)相别定性同相:－30°～30°；异相: 90°～150°和210°～270°语音功能同相、异相、X信号正常、Y信号正常等语音功能绝缘杆尺寸拉伸后长约3.2m；收缩后长约0.6m(可选购5米杆)数据存储9999组核相方式接触核相：35kV以下裸导线，或110kV以下有绝缘外皮的导线直接接触核相。(带绝缘杆操作)非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线。(带绝缘杆操作)验电指示探测器“嘟--嘟--嘟”蜂鸣声换 档自动换档采样速率2次/秒仪表尺寸探测器：长宽厚145mm×60mm×48mm接收器：长宽厚250mm×100mm×40mm背光控制按上下箭头键调整背光亮度感应强度控制根据感应的电场强不同

阳泉本地高压定相器生产厂家

阳泉无线核相器 非接触核相：当裸导线电压高于35kV时，探测器逐渐靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可完成核相。自校验核相：去现场核相前可先在实验室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子分别接触XY探测器的探针或探钩，在同一条火线上自校验核相，主机指示为同相，若无信号，可能自校线插头插反，拔出重插即可。低压核相：对开关柜、环网柜、中置柜的二次带电指示器进行核相应特别提示：二次带电指示器上核相属于低电压核相，一般电压都低于100V，由于电压太低，为了保证核相的准确性，此时可使用弹簧式辅助测试线，弹簧式辅助测试线的鳄鱼夹夹在地线上，弹簧式辅助测试线圆孔端插入采集器的充电孔位，采集器前端探针再插入带电指示器的核相孔内进行核相。当导线电压高于100V禁止使用弹簧式辅助测试线。相序判断：根据XY的度数来判断三相相序，120度左右正相序，240度左右反相序。测试时，当导线电压高于100V禁止使用弹簧式辅助测试线；同一勾子严禁同时钩住2条裸导线，会引起2条裸导线短路，极其危险。三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图现场核相操作实例35kV以上高压裸导线核相探测器连接绝缘杆，绝缘杆全部拉伸，可以不用装探钩探针，探测器逐渐靠近导线，非接触核相，非接触核相时探测器尽量避开其他导线。35kV以下线路核相探测器连接绝缘杆，绝缘杆全部拉伸，探测器可以挂在线路上接触核相。380V/220V市电线路核相探测器前端接触带电线路即可核相，可以不装探钩探针，绝缘杆视其线路离地高度使用。100V以下线路核相探测器可以不用连接绝缘杆，探针或探钩接触导线核相，若电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。

<阳泉>天正华意电气设备有限公司

阳泉无线核相器 技术规格功 能高低压无线语音核相、频率、相位、相序、验电测试；环网柜核相电 源接收器： DC 7.4V可充锂电池探测器： DC 3.7V可充锂电池USB充电接口，连续工作约10小时传输方式315MHz、433MHz无线传输核相距离约160m 显示模式3.5寸真彩液晶屏显示量 程核相电压等级：AC 1V～550kV 相位：0.0°～360.0°频率：45Hz～75Hz分 辨 率0.1°；0.1Hz精 度相位：≤±10° (23℃±5℃，80％RH以下)频率：≤±2Hz (23℃±5℃，80％RH以下)相别定性同相:－30°～30°；异相: 90°～150°和210°～270°语音功能同相、异相、X信号正常、Y信号正常等语音功能绝缘杆尺寸拉伸后长约3.2m；收缩后长约0.6m(可选购5米杆)数据存储9999组核相方式接触核相：35kV以下裸导线，或110kV以下有绝缘外皮的导线直接接触核相。(带绝缘杆操作)非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线。(带绝缘杆操作)验电指示探测器“嘟--嘟--嘟”蜂鸣声换 档自动换档采样速率2次/秒仪表尺寸探测器：长宽厚145mm×60mm×48mm接收器：长宽厚250mm×100mm×40mm背光控制按上下箭头键调整背光亮度感应强度控制根据感应的电场强不同

<阳泉>天正华意电气设备有限公司
阳泉本地高压定相器生产厂家

阳泉无线核相器35kV及以下裸导线，或110kV以下有绝缘外皮的导线直接接触核相(带绝缘杆操作)非接触测量：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线(带绝缘杆操作)辅助接地线测量：低于100V时，如果测量结果不稳定，则需要使用辅助接地线与接地点相连接增强信号验电指示探测器“嘟--嘟--嘟”蜂鸣声换档自动换档采样速率2次/秒仪表尺寸探测器：长宽厚145mm×60mm×48mm接收器：长宽厚210mm×100mm×44mm背光有感应强度控制根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相数据保持测试模式下按HOLD键保持数据，再按HOLD键取消保持退出功能按ESC键退出当前功能界面，返回上级目录无信号指示当接收器没有收到发射信号时显示“----”符号自动关机开机约30分钟后，仪表自动关机，以降低电池消耗电池电压当电池电量不足时：探测器：电源指示灯慢闪，提醒充电；接收端：电池电压低符号显示，提醒充电额定电流探测器：20mA max；接收器：200mA max仪表质量探测器：205g(含电池)接收器：395g(含电池)绝缘杆：0.5 kg(1根)总质量：5.6kg(含仪表箱)工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下干扰无特强电磁场；无433MHz 、315MHz同频干扰绝缘强度绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间)探测器：2000V/rms(外壳两端之间)接收器：2000V/rms(外壳两端之间)适合安规GB13398－92、GB311.1－311.6－8、3DL408－91标准和新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准

阳泉无线核相器35kV以上裸导线核相，请采用非接触方式，探测器逐渐靠近导线即可，否则有电击的危险，造成人身伤害或伤亡事故。接触核相：当裸导线电压低于35kV时，或110kV以下具有绝缘外皮的导线，可以将探测器探针或探钩接触导线核相。极低电压时，例如低于60V，必须接触核相。核相时，探测器自动调节电场感应强度，根据电场强弱自动增强和减弱信号放大倍数，便于线路密集的场所核相。非接触核相：当裸导线电压高于35kV时，探测器逐渐靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可完成核相。自校验核相：去现场核相前可先在实验室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子分别接触XY探测器的探针或探钩，在同一条火线上自校验核相，主机指示为同相，若无信号，可能自校线插头插反，拔出重插即可。低压核相：若导线电压低于100V，可使用辅助测试线，圆孔端插入子机充电孔，鳄鱼夹端接地；导线电压高于220V禁止使用辅助测试线。相序判断：根据XY的度数来判断三相相序，120度左右正相序，240度左右反相序。测试时，严禁同时钩住2条裸导线，会引起2条裸导线短路，极其危险。三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图现场核相操作实例35kV以上高压裸导线核相探测器连接绝缘杆，绝缘杆全部拉伸，可以不用装探钩探针，探测器逐渐靠近导线，非接触核相，非接触核相时探测器尽量避开其他导线。35kV以下线路核相探测器连接绝缘杆，绝缘杆全部拉伸，探测器可以挂在线路上接触核相。380V/220V市电线路核相探测器前端接触带电线路即可核相，可以不装探钩探针，绝缘杆视其线路离地高度使用。100V以下线路核相探测器可以不用连接绝缘杆，探针或探钩接触导线核相，若电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。

阳泉本地高压定相器生产厂家

阳泉无线核相器钩式探测器不同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设计，B型产品还兼容高压电流测试功能，内置双层柔性线圈，可以直接挂在线路上测试电流、核相，省时省力，可钩Ф168mm的导线，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏显示核相结果、电流、相位、频率等，有向量图指示，“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对1V～550kV的电压线路全智能核相，其中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。TH-320B型的X探测器还具有高低压电流、漏电流测试功能，电流测量范围为0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用于漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。

---
