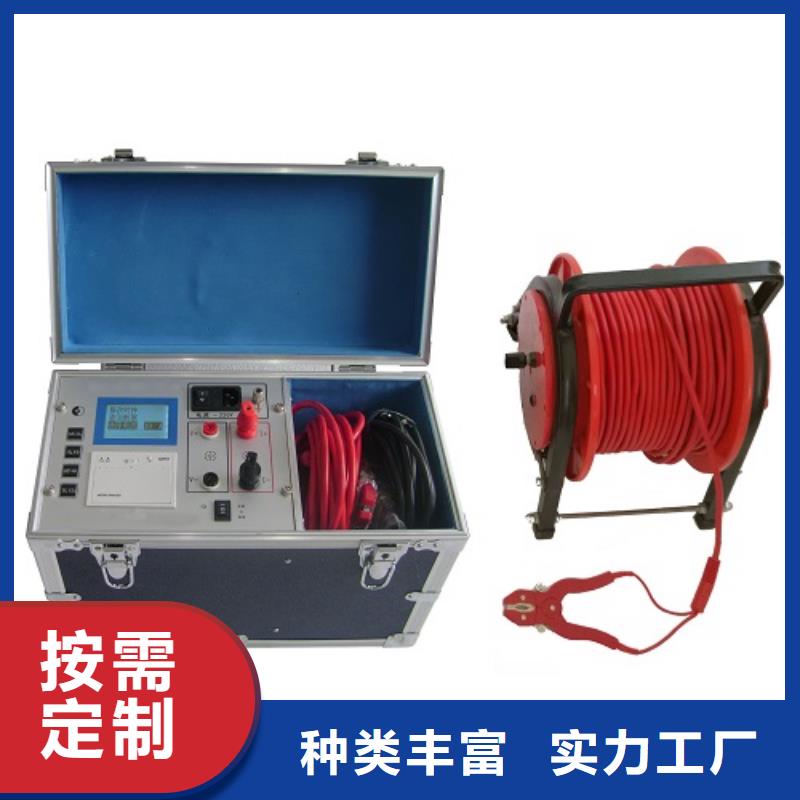

揭阳接地导通测试仪功能特点1) 抗干扰能力强：采用软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠，重复性好。2) 特殊电源设计：仪器直流开路电压高，阻断工频干扰电压能力强，阻断工频干扰电压至50V波峰值，并可同时测量现场工频干扰电压幅值。3) 电阻温度换算功能：方便不同温度条件下的测试数据对比，判断接地网出现锈蚀、断裂等变化状况。4) 便携式设计：仪器自带高能锂电池充电电池组，连续工作时间长达8小时，体积小、重量轻，携带方便。5) 全中文菜单：操作简单，直接显示出测量结果是否满足要求，可记录/存储/打印所有的测量数据，且自带微型打印机可现场打印测量结果。3 技术参数1) 测试电流及开路电压：可达到10A/25V。2) 测量方式及电流输出：自动--程序自动加载测试电流手动--选档DC 1A、2A、5A、10A3) 仪器抵抗工频干扰电压能力：仪器选择“有干扰”测量方式时，测试端可抵御工频感应电压范围5~50V。4) 电阻测试范围及准确度：测试电流被测导通阻值范围准确度无干扰有干扰1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作环境：温度-20～50℃ 湿度≤90％RH6) 储存环境：温度-30～60℃ 湿度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用说明图1 面板1—仪器外箱：高强度ABS密封箱； 2—打印机：测试数据的即时打印3—接地端子：仪器外壳地； 4—C1端子：仪器电流输出＋； 5—P1端子：仪器电压输入＋； 6—P2端子：仪器电压输入-； 7—C2端子：仪器电流输出-； 8—充电接口：用于仪器电池充电；9—工作开关：工作电源开关；10—按键：仪器操作功能按键；11—液晶屏：仪器工作与测试过程动态显示；

<揭阳>天正华意电气设备有限公司

揭阳接地导通测试仪技术规格功能接地引下线导通电阻测试仪、地网导通电阻测试仪、导通电阻测试仪、等电位连接电阻测试、微欧计、变压器绕线电阻测试电源内置：22.2V 5.2Ah可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式四线法充电器25.2V/3A充电器显示模式5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口I＋（电流正）、I-（电流负）、U＋（电压正）、U-（电压负）输出电流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A档 ）1mΩ~4Ω （恒流 5A档）5mΩ~20Ω （恒流 1A档）0.1Ω~50Ω （恒流 400mA档）0.2Ω~100Ω （恒流 200mA档）1Ω~500Ω （恒流 40mA档）1Ω~1MΩ（恒压，＜5mA）分辨率0.1μΩ测试精度恒流档：0.2％±5dgt恒压档：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放电提示测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响打印 机仪器面板嵌有打印机，按打印键打印测试结果数据存储测试完成后数据自动保存，循环保存，多可存9999组数据仪表尺寸约320mm×275mm×145mm外包装尺寸约632mm×397mm×373mm质 量仪表：约5.5kg 总质量：约21.8kg（含测试线及包装）工具箱拉杆铝箱，带滚轮，尺寸：320mm×275mm×145mm测试线50米红色带线盘测试线7.2kg，10米黑色测试线档位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒压：＜5mA同时具有Auto自动换档输出功率150W数据删除在数据查阅栏可选删除当前数据或者删除全部数据数据查阅数据查阅栏按上下键翻阅所存数据固件升级用户可通过U盘对仪表固件进行升级自动关机在使用电池供电时，开机无操作约十分钟后自动关机电池电压仪表右上角有电池电量指示，当显示符号“”时，代表电池电量耗尽，仪表将自动关机

<揭阳>天正华意电气设备有限公司 大型接地网异频接地电阻测试仪揭阳

揭阳接地导通测试仪智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。三、技术指标1、输出电流： 30A、40A、50A2、输出电压：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A档）100uΩ-250mΩ（40A档） 50uΩ-200mΩ（50A档） 5、准确度：5‰±3个字6、工作温度：-20～40℃7、工作湿度：＜80％RH，不结露8、工作电源：AC220V±10％，50HZ四、操作说明1．面板 图一 面板2．接线根据被测导线要求，将测试钳分别对应夹紧被测端子。测试线另一端接对应面板上的电流端子I＋ 、I-和电压端子V＋、V-。3．菜单选项及按键操作接线正确无误后，打开电源开关，屏幕显示如图二。2009-12-29欢迎使用13：20：30图二等待5秒钟左右屏幕显示如图三所示：选择电流： 30A导线长度：10.00m线截面积： 50mm2测试 查询 设置图三屏幕显示菜单各选项分别是：（1）“选择电流”：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。选择完成后按确认键进入下一选项。（2）“导线长度”：被测接地线两点间的距离单位： 米默认值： 10.00。当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到一位，按确认键完成修改。继续按一次确认键进入下一选项。（3）“线截面积”：被测接地线截面积单位 ：mm2 默认值 ：50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确认键进入下一选项。（4）“测试”：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。（5）“查询”：此选项的目的是对已存储的数据记录进行查询、打印或者记录，按确认键进入。（6）“设置”：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。

<揭阳>天正华意电气设备有限公司 大型接地网异频接地电阻测试仪揭阳

揭阳接地导通测试仪在测试界面再按“确认”键，仪器自动输出已设置幅值电流，对试品进行测试，见图5。实测电流：10.1A干扰电压：0.20V电阻：6.9540mΩ测试完成，F1打印图6测试中界面5）测试数据的读取与打印实测电流：10.1A干扰电压：0.20V电阻：6.9540mΩ测试完成，F1打印图7 测试结果界面测试完成，屏幕会显示测试结果，，此时按下F1，仪器自带的微型打印机即可打印测试结果。5配置清单序号仪器配件名称数量1测试主机TH-10A1台250米专用测试钳线（含线盘）1套3参考点10米测试钳线1条4电源充电器1只5使用说明书1本6合格证1份6 仪器维护☆仪器使用时应注意防潮防水，以免降低仪器绝缘强度发生故障。☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁☆仪器应存贮在温度-10℃～＋50℃，相对湿度 ≤80％的环境中☆如长期不用，请充满电并每隔1~2个月充一次电☆使用前如显示屏幕低电请先充电，充满后再使用.单位名称：青岛天正华意电气设备有限公司

揭阳接地导通测试仪概述电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。接地导通电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。

<揭阳>天正华意电气设备有限公司
大型接地网异频接地电阻测试仪揭阳

揭阳接地导通测试仪、保护功能完善，性能更可靠。4、响应速度快，自动刷新数据。5、采用立式机箱结构，结构牢固，便于现场使用。6、智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。7、点阵式液晶，中文菜单。8、热敏打印机，高速、静音，打印输出测试结果。四、技术指标1、输出电流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A档）100μΩ～1Ω （20A档）500μΩ～2Ω （10A档）1mΩ～4Ω（5A档）2mΩ～8Ω (2.5A档）3、准确度：0.2％4、分辨率：0.1μΩ5、工作温度：-10～40℃6、环境湿度：≤80％RH，无结露7、工作电源：AC220V±10％，50HZ±1HZ五、系统介绍仪器面板见图一 1、显示屏：128×32点阵液晶显示器，中文操作。2、电流表头：指示输出电流。3、辉度调整：可调整显示字符的对比度。4、打印机：打印测量电阻值结果。5、按键：执行仪器各种操作：复位：任何时刻按下复位键整机回到初始界面，切断输出电流。选择/打印：选择输出电流，显示测量数据后，按此键1-2秒可打印电阻值。确认：选定电流后按此键，仪器进行测试，显示电阻值后，按此键1-2秒可重新测试，加快数据的稳定。6、电源～220V： AC220V电源插座（带保险）及仪器电源开关。7、 ： 接地柱，为整机外壳接地用，属保护地。8、接线柱：I＋、I-：输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V-：采样电压接线柱，V＋为电压线正端，V-为电压线负端。

大型接地网异频接地电阻测试仪揭阳

揭阳接地导通测试仪仪表将自动关机，需重新按“”键开机方可切换为电池供电。开机后默认进入测试界面，按“”返回键即可回到菜单界面。开机无操作约10分钟后，仪表将在30s后自动关机。在电池电量低的时候，显示“”符号，仪表将自动关机，请及时充电。开机后显示界面如下（测试界面）：（2）主菜单开机后，按“”返回键至主菜单界面，主菜单分为“测试”、“记录查询”、“系统设置”。（3）系统设置在主菜单界面中按“”或“”键选择“系统设置”项，点击“”确认键进入系统设置界面。系统设置分为“中英文切换”、“亮度设置”、”连续测试“、“蓝牙设置”、“固件升级”、“时间设置”、“关于”项。中英文切换：按“”键切换中文模式或英文模式。亮度设置：按“”键可切换高、中、低三种亮度。连续测试：按“”键可选择使能（开）或禁用。蓝牙设置：按“”键可选择使能（开）或禁用。固件升级：按“”键可进入固件升级界面，当需要升级固件时，请联系厂商提供升级所需固件，升级方法后文有详细说明。时间设置：按“”键可进入日期时间设置，按“”或“”键移动光标，按“”或“”键改变数字大小，按“”键确认。关于：为仪表结构说明、测试接线示意图。（4）测试开机默认进入测试界面，也可以在菜单界面选择进入。在测试界面内可通过按“”或“”键移动“”光标到需要修改的参数位置，按“”或“”键修改对应项的参数。长按“”键约2秒开始测试。连续测试模式：该模式下开始测试后不会主动停止测试，需短按“”键停止测试，停止测试时自动保存当前结果，

---
