临汾有现货的交直流高压发生器销售厂家

临汾大电流发生器主要技术参数额定容量（常用参数）：10kVA输入电流：AC 0 ～ 27A输出电压：AC:10V DC 0 ～10V输出电流：AC 0 ～ 1000A DC 0 ～ 1000A 电压测量精度：0.5 ％FS ± 3 字电流测量精度：0.5 ％FS ± 3 字计时长度：0 ～ 48小时电源电压：AC380V ±10％50Hz±1 Hz四、操作说明在系统上电后，PLC会自动判断调压器是否归零，如未归零则将调压器归零，在调压器归零过程中，除急停按钮外，任何操作都不能执行。1.系统启动界面。自动测试：点击后进入自动测试，设置流程，设置完成后进入自动测试项目，启动后系统将按照设置进行测试。自动测试模式下，设备上的操作按钮，除急停按钮外，其他按钮都不能进行操作。手动测试：点击后直接进入手动测试模式。在次模式下，需要人工控制，设备启停，电流的增减操作。查看数据：可以查看7天以内的自动测试和手动测试的相关数据。并能将数据存储到U盘当中。注：请注意及时保存相关测试数据，以防超过时间，数据丢失。系统设置：主要对被测件的保护温度进行设置，防止被测件温度过高，烧毁被测件。

临汾大电流发生器.工作原理由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、大电流输出端子：通过该端子进行电流输出。显示屏：电流值、输出时间在此显示。电源输市电AC220V接入端子电源开关：采用空气开关来控制设备电源。5、操作按键：实现人机对话。五、操作说明1.页面说明1）、进入系统:大电流输出界面大电流设置界面2）自动测试界面（根据设定值电流自动调节，并自动跟踪输出电流无限接近于设定值。从按下启 动开始计时，到设定输出时间完毕停止输出）参数设置2.设定电流输出自动方式下根据所需要的电流整定值设定电流大小，设置输出时间，设置好后调压器会自动调整电流输出值。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.电流回路原理六注意事项为了操作人员及仪器的，确保仪器接地良好。试验准备时接好地线，工作完毕时，拆除接地线。接入仪器的电源要求能承受20A电流冲击。仪器与试品连接时注意检查各个接线是否错误以免因接线错误造成设备损坏。设定过流保护的电流值应不超过仪器额定输出电流值。在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘防机械损伤。储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒不可以放在特潮湿的仓库.

<临汾>天正华意电气设备有限公司 临汾有现货的交直流高压发生器销售厂家

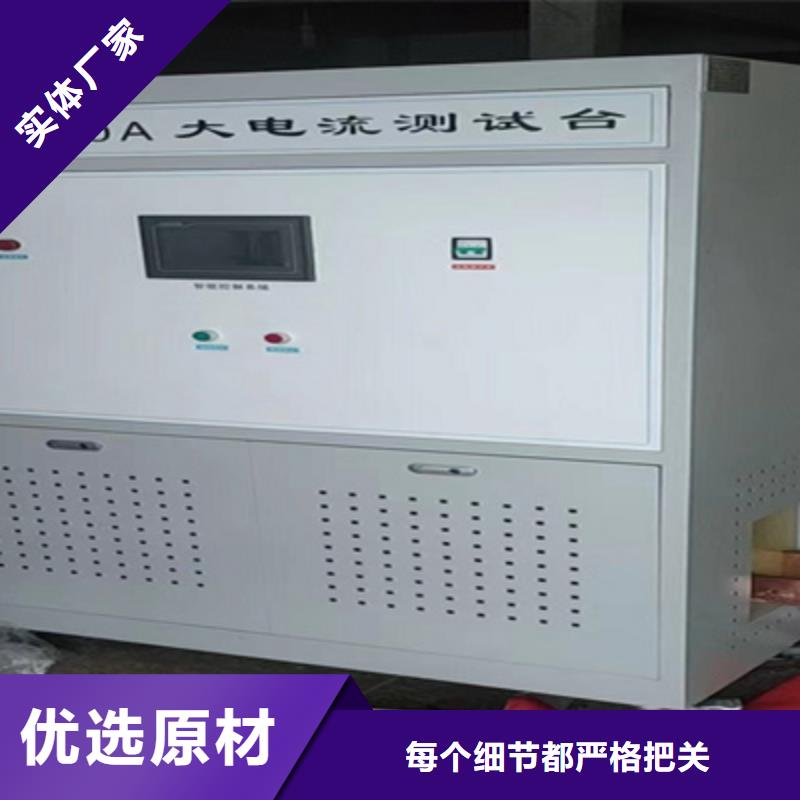

临汾大电流发生器智能型大电流试验台一、用途 TH-系列智能三相大电流发生器广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH系列智能三相大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH系列智能三相大电流发生器采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好。 三、技术要求 1.运行条件 1.1 周围空气温度 温度：不高于40℃ 温度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空气湿度：＋40℃时不超过50％ 1.4 电源电压：三相四线 AC 380V±10％，50Hz±1Hz 1.5 供电容量：≥150KVA 2.设计、生产执行标准、参考文献 2.1 JB/T9641—1999 《试验变压器》 2.2 GB/T10228—1997 《干式电力变压器技术参数和要求》 2.3 GB 50054-95 《低压配电设计规范》2.4 GB 50055-93 《通用用电设备配电设计规范》 2.5 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 2.6 GB 6738-86 《电测量指示和记录仪表及其附件的要求》二、系统基本组成及参数 1.低压电源分配柜 〖产品外形图〗 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 1.2 容 量：150KVA 1.3 电 压：三相四线380V 1.4 电 流：100A 1.5 内置150A/380V手动式智能型断路器1台、200/5A、0.5级电流互感器一支、数显智能电流表各一块（0.5级） 、过流保护继电器一块、数显智能电压表一块（0.5级）及相对应的指示灯等。 1.6 数 量：1台 1.7 体 积：1200×9201330mm3 1.8 重 量：约120Kg2.大电流发生器

临汾大电流发生器二、1000A全自动交流电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路1000A电流输出，16路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。、三、主要特点● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 全触屏操作，操作直观、快捷、易上手。● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）； ● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； ● 试验时间可任意设定，0秒 ~ 48小时● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。● 带停止/紧急按钮，可手动复原；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。● 出现过流等故障时，保护即时，准确，可靠； ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<临汾>天正华意电气设备有限公司 临汾有现货的交直流高压发生器销售厂家

临汾大电流发生器大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动程度高，可靠性好。二、板面示意图图2-1 面板示意图三、主要特点 电流、电压、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；全中文界面，操作简单明了，可适应多种应用场合；轻触式按键操作，所有功能均可通过按键设定，提高了产品的性可靠性；全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意； 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）；试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； 试验时间可任意设定，0 ~ 9999秒（分）自动计时功能，自动控制时，当电流自动上升至设定值时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位； 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作 带停止/紧急按钮，可手动复原 电流升降速度智能控制，当电压接近目标电压时，升压速度会自动减慢通讯，可选配通讯功能，结合本公司专业设计的控制软件，实现远程控制和数据监控。此控制软件有数据记录数据管理、电流/电压时间曲线、报表等多种实用功能，可用于一些无人看守的试验（选配）；出现过流等故障时，保护即时，准确，可靠 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<临汾>天正华意电气设备有限公司
临汾有现货的交直流高压发生器销售厂家 <临汾>天正华意电气设备有限公司

临汾大电流发生器 控制系统简介主体一台多功能开关控制柜来实现大部分控制功能，日期、电压、电流、时间、相关曲线等数据采用大屏显示，读数清晰、直观同时显示电压、电流、时间等，有各种数据设置功能，可配高速热敏打印机等；时间继电器启动/停止条件可任意设定，可设定时间范围1秒～9999秒；高精度传感器和高性能研华工控机；轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性，智能化工作全过程；任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单；实时显示输出电流，时间结果，显示直观明了；完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间；具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠；逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零；超过设定输出电流上限，电机自动回零，并发生声光报警；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强，适应恶劣电磁环境；自动错误诊断，易于发现和解决问题；可选配远程通信、门联锁警灯警铃、开口电压校验接口等。产品体积小、重量轻、结构合理、可靠耐用。本套多功能开关控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。

<临汾>天正华意电气设备有限公司
<临汾>天正华意电气设备有限公司 临汾有现货的交直流高压发生器销售厂家
<临汾>天正华意电气设备有限公司 临汾有现货的交直流高压发生器销售厂家

临汾大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485触摸屏接口为RS-232 因此， 需要增加一个RS-485 /RS-232转换线。

<临汾>天正华意电气设备有限公司 临汾有现货的交直流高压发生器销售厂家

临汾大电流发生器 说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。2.接上电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.启动后，主接触器吸合，调压器自动调整，直到显示电流达到或接近目标电流。4.当电流升至设定值时，计时器会自动计时，达到设定时间，系统会报警并自动下降，直到调压器回到零位。5.试验过程中若需要停止或出现异常现象，按一下“急停”键，系统将自动归零，并切断输出。6.试验过程中，如发生异常或过电流时，系统将启动保护，直接切断输出，调压器自动回零。七、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。八、简要的故障排除故障现象 原因分析 排除方法 备注开机无任何显示 1)电源未接通 接通电源 更换保险管应更换同型号保险管不能用其它型号代替2)设备内部保险管未安装好或开路 重新安装保险管或更换保险管 输出电压达不到额定值 1)输入电压不相符 按上的电压 2）显示上有无电流指示 是否显示值大于整定值 无电流指示 1)设备内部插件松动 检查设备，排除故障 2)试验回路有开路故障 检查试验回路排除开路故障 九、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压:交流380V±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。

<临汾>天正华意电气设备有限公司 临汾有现货的交直流高压发生器销售厂家

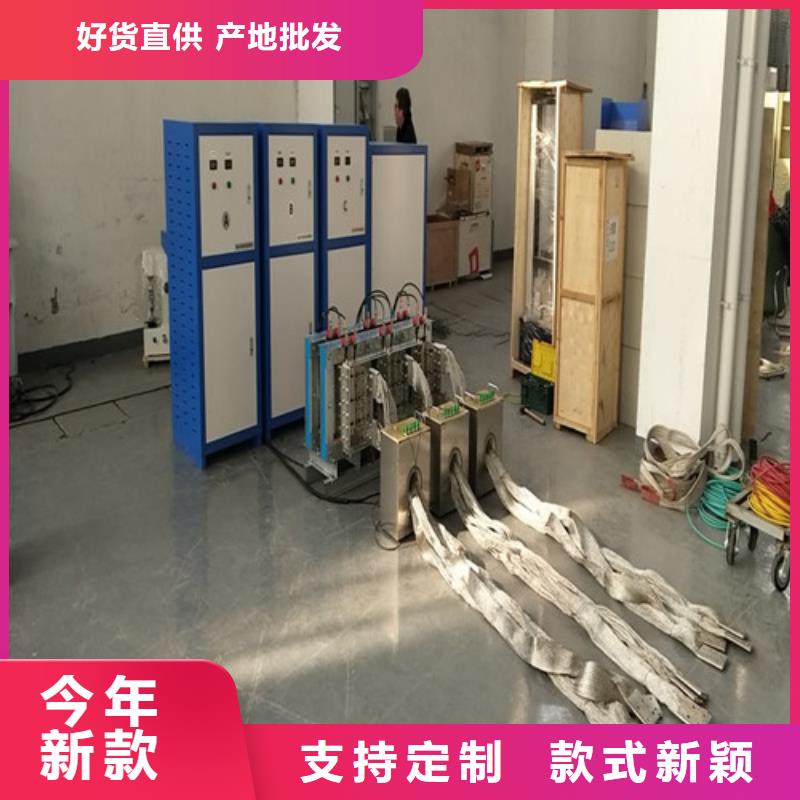

临汾大电流发生器输入交流50Hz，380V±10％。额定总容量：210KVA2）可三相平衡输出0―7000A交流大电流，三相电流不平衡系数小于0.5％；各电流均可平滑平稳连续可调，精度高于0.5级；3）输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，各相相交角度120度。4）输出电流方式：真有效值连续可调输出电流范围内电流的度及稳定度，且同时保证在温升上限临界值24小时运行。5）电流稳定度： 0.5％，电流显示真有效值三相平衡度简单易操作 温度：0-300℃ 精度：1℃6）电流波形失真 THD 1％ 设计标准远远高于国标《GB14048.2-14》。7）保护设置 过流、过压、超温报警系统8）绝缘耐压 1800/AC 1min 绝缘等级：B级3：整套系统配置清单：序号 主要部件（原材料）名称 型号规格 数量 注明元件的型号、厂家、产地、国别1 电动柱式调压器 TH-T160 3台 TH-T1000天正华意定制、青岛、中国2 微调调压器 TH-TC5 3台 TH-TC5天正华意定制、青岛、中国3 多磁通干式变压器 TH-S160 3台 TH-S1000天正华意定制、青岛、中国4 微调变压器 TH-S05 3台 TH-S05天正华意定制、青岛、中国5 微机控制监测系统 TH-K1000 1台 TH-K1000天正华意定制、青岛、中国6 温度采集系统 安捷伦 1套 34972A 安捷伦 美国7 温度传感 T型 120 热电偶、苏州计量院、T型8 多级穿心式互感器 HL型 3台 500-6000/5 0.1级 9 开关柜 TH-SG100 1台 TH-KG100天正华意定制、青岛、中国10 开关柜三相大电流温升装置用软连接、铜排、木支架和相关工装等附件 1套 天正华意定制、青岛、中国3：整套系统组成详细介绍：3.1 温升试验控制监测系统简介(图片为大体）如有变动 以实物为准

<临汾>天正华意电气设备有限公司

临汾大电流发生器系统的基本组成 1.电源分配及输出原理 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制； 4.2.8 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控； 4.2.9 试验过程中，密切注视数字表上的电流变化，时刻提醒操作人员注意； 4.2.10 试验时间可任意设定，0～24 小时； 4.2.11 高精度传感器配合高性能电流表，测量数据准确可靠； 4.2.12 手动动计时功能，当电流自动上升至目标值时，可以确认计时； 4.2.13 带紧急停止按钮，在紧急情况下，可用于迅速切断系统电源，确保人身； 4.2.14 具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠； 4.2.16 过流等故障时，保护即时，准确，可靠； 4.2.17 采用硬抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象； 4.2.18 可以实现 10～1000A 的精度在技术要求范围之内； 4.2.19 大电流发生器可选择6相输出或单相输出； 4.2.20 输出时，可选择 A、B、C 其中一相输出； 4.2.21 6路输出时，可同时调节6路，也可分别对每一路进行调节；4.2.22 6路输出时，可每相输出并联，也可分别对每一相串联输出； 4.2.23 整体设计美观大方，结构合理、可靠耐用。 4.3 系统技术参数 4.3.1 额定容量：60kVA（系统由控制柜、6台调压器和6台三相大电流变压器一体式组成）。 4.3.2 输出电流：三相 AC1000A 6路4.3.3 输出电压：三相 AC 0～5V（相电压）4.3.4 电压测量精度：1.0％FS±3字 4.3.5 电流测量精度：1.0％FS±3字 4.3.6 互感器精度：0～630A 0.5 级；

临汾大电流发生器广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。本套多功能控制柜可完成全自动温升专用三相大电流发生系统的各种相关控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。可以根据用户需求量身设计相应功能扩展的PLC控制柜、变频柜等，满足用户要求，并搭配人机界面触摸屏，达到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控。3.1.2控制系统组成部分：3.1.2.1 施耐德断路器，接触器主要一个或者几个相应型号断路器组成，实现整个柜体的电源控制，及相关组成部分的电源控制。3.1.2.2 西门子PLC根据工程需要选配S720 PLC，并配对使用相应适配型号的模块，以实现系统要求的各项数据的采集及处理反馈等功能。本套多功能开关控制柜一般只选用西门子生产的PLC作为主控件。3.1.2.3工控机 研华工控机3.1.2.4台湾明纬电源一般采用12V/24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据具体设备型号选用不同类型的开关电源，以实现相应功能。

临汾大电流发生器 智能大电流发生器一、概述TH系列智能大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。二、产品特点1.320×240液晶显示器、高速热敏打印机。2.高精度传感器和高性能14位AD采集芯片。3.人机对话全键盘操作方式，智能化工作全过程。4.任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单。5.实时显示输出电流，时间结果，显示直观明了。6.完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。7.具有回零检测功能，回零确定后才可进行试验，可靠。8.逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。9.超过设定输出电流上限，电机自动回零，并发生声光报警。10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。11.自动错误诊断，易于发现和解决问题。12.可选配远程通信、门联锁警灯警铃、开口电压校验接口等。三、技术参数1.通流计时范围：999S2.冲击计时范围：0-999mS3.环境温度：－20℃至50℃4.电流精度 ≤1.0％ (F.S)

<临汾>天正华意电气设备有限公司 临汾有现货的交直流高压发生器销售厂家

---
