阳泉变压器油色谱在线监测系统系统气密性检查程序；气源接通后，由减压阀给定压力0.4MPa，在步检查无问题的前体下，进行下一步打开仪器主机机箱盖板，松开相应气路紧固压帽，将气路接线端用盲堵头封闭，并保证出气口的气密性。打开仪器前面板的控制阀，让系统充氮气到0.32Mpa，让气体平衡2分钟后，关闭减压阀。观察气路面板压力表相应压力的压力变化，10分钟后压力若有显著变化，则说明系统有漏气，需要进行检漏试验。其检漏方法同上。检漏过程中一定要尽量少的使用漏液，检漏后必须及时检漏液以防污染气路系统。仪器出厂前系统气密性经过严格试验，仪器启动前此项不是必做项目。只有确切系统有故障，或更换气路部件方可进行此试验。6、通电前的检查检查电源接线是否正确；检查气路连接是否完整，并检查气体种类是否与要求相符；检查钢瓶是否固定，减压阀的压力范围是否符合要求；检查并熟悉仪器整体结构。键盘设定方法、各项控制开关、气路系统，并参照本说明书的有关章节熟悉每个气体流量调节阀的作用及调节方法。当气源使用钢瓶供气时，每个钢瓶必须装配一个气体减压阀，以将高压气体减到所需的压力值，减压阀只能使用一种气体，不得混用。一般钢瓶贮存的气体压力为15、20、30Mpa三种。其中常用的为15Mpa的气体钢瓶，钢瓶气的容量为40升左右。由于钢瓶内部气体压力比较大，所以使用时一定要注意。必须严格遵守有关钢瓶的使用规则。使用钢瓶气的优点是种类齐全，压力稳定、气体纯度高、安装容易、更换方便。缺点是某些城市供应比较困难，运输麻烦且价格比较高。

阳泉变压器油色谱在线监测系统氢焰检测器结构（FID）变压器油色谱仪氢焰检测器结构如图二十二所示：图二十二 变压器油色谱仪氢焰检测器结构1、收集筒 2绝缘瓷环3.极化电压环 喷嘴4.信号线5.基座 6.加热块由于检测器采用根部加热，一般不会发生冷凝现象，柱子可直接插到喷嘴根部，以减小柱后死体积。二、FID微电流放大器电原理方框图 见图二十三图二十三 FID微电流放大器电原理方框图变压器油色谱仪FID板连线见下图三、使用注意事项：1、应严格注意气路清洁。2、放大器必须良好接地。3、载气、氢气、空气气路稳压阀，出厂时都已定值，如要改变，调节方法如下：（1）载气：N2，减气阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.30Mpa，然后根据需要调节各自稳流阀。（2）H2气路：减压阀开至0.25Mpa，把针形调节阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节各自的针形调节阀。（3）空气气路：减压阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节稳中有各自的针形调节。4、等到柱温和汽化温度基本稳定后，方可通气点火，FID必须使用N2、H2和空气三种气体，同时调节到适当的流速上。N2、H2、空气流速读取：N2流速通过面板压力表显示。H2和空气流速可压力表指示从仪器流量曲线图中查得。N2流速和H2流速比值一般为1：0.95，H2流速和空气流速比值一般为1:10，灵敏度较佳，基流小。总之，流过喷咀的总流速应小于100ml/min左右较佳。5、要求检测器温度比柱温要400C，这样氢焰检测室根部与柱室温度相近，防止样品冷凝。6、如果以H2作载（这样便可兼作燃气）时，应在原氢气气路中通入合适的氮气，防止灵敏度下降，确保定量准确度。7、未安装色谱柱前，严禁接通H2，否则会造成柱室里充满氢气，开机后会引起爆炸，一定当心！ 。

多通道局部放电测试仪2023已更新(今日/热搜)

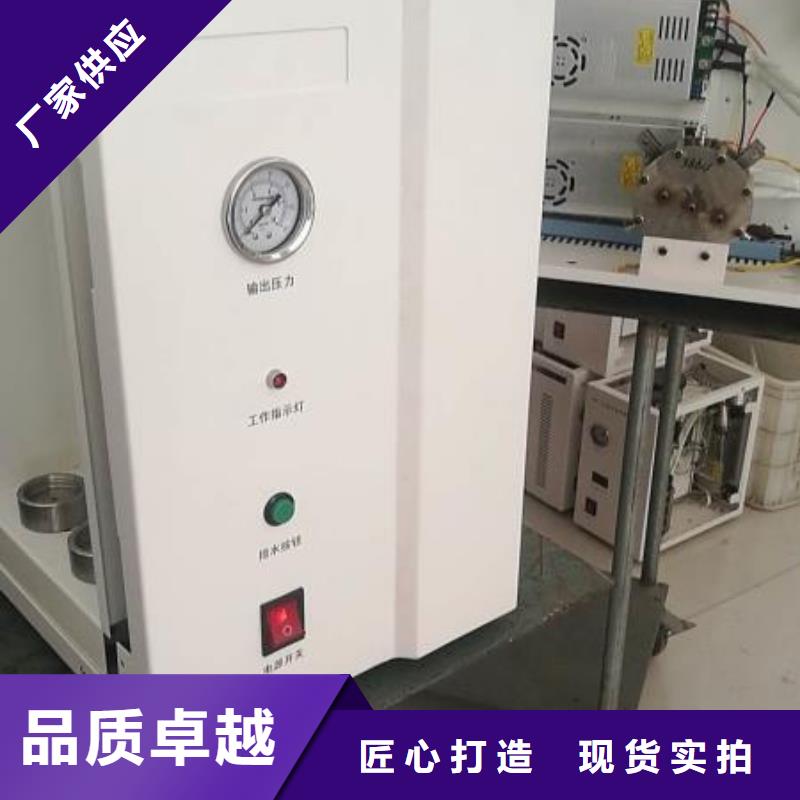

阳泉变压器油色谱在线监测系统 电源：仪器用220V/50HZ交流电源，电源的输入线路的承受功率，必须大于仪器消耗功率(约3kw)；电源接线板要接触可靠；当外供电源电压波动较大时，要用5～10kw的稳压器或调压器及时调压，否则将对仪器性能产生重大影响。（3）地线：为保证仪器性能及使用者的人身，仪器必须和大地可靠相连。建议用铜网或铜板埋入一米深以下的湿土中，土中加1Kg食盐，来埋设地线。用2 mm＊10 mm的扁铜带电焊引出并接到仪器的接地端，不允许用电源中线代替地线，不允许将地线接在自来水管或暖气片上。（4）气源与气路管路：须用高纯惰性气体和纯净空气。氮气和氢气要由高压钢瓶或氮气、氢气发生器供给。空气可由无油空压机供给，方便时用高压钢瓶。用高压钢瓶时，氮气、空气可用氧气减压阀（0-25MPa/0-2.5MPa）氢气为专用氢气减压阀，为反丝（0-25MPa/0-0.4MPa）.本仪器对三种气源减压阀输出压强要求为：载气（N2）：0.4MPa 氢气：0.25MPa 空气：0.4MPa。当使用电子捕获检测器时，载气必须用纯度为99.999％以上的高纯氮气，再加上脱氧管。安装注意以下几点：?先参阅有关使用高压钢瓶的资料，按要求操作，装好减压表。?气瓶放置牢靠，周围严防明火和电火花存在。（5）电子捕获检测器使用Ni63放射源，需在检测器的排出口装上排气管、使气体排出室外，同时用标签注明有放射性同位素存在。（排出口高出房顶，且管口朝下，以防进雨。）。

<阳泉>天正华意电气设备有限公司

阳泉变压器油色谱在线监测系统缓慢打开气瓶总阀门，此时总表压力（一级压力表）应在130-140Kg/cm2。缓慢调节调节柄，将二级压力表的压力调节在3.5-4.0 Kg/cm2之间。关闭载气瓶总阀，退出减压器调节柄，等待1小时后，两指示表压力无变化视为减压器工作正常，无泄露。3）将标配φ3mm不锈钢管连接在减压器出口上，调节减压器调节柄进行管路吹扫，10秒钟后关闭载气瓶阀门，退出减压阀调节柄。将不锈钢管的另一端连接到现场主机的载气进口接头上。4、动力电缆的连接1）现场主机应采用独立电源供电或使用所安装变压器数据检测系统公用电源、风冷电机电源等。现场主机总功耗不大于1000W。2）将动力电缆从取电点铺设至现场主机接线盒电源端子排处。3）现场主机的主电源由3×1.5mm屏蔽电缆直接接入接线盒。5、通信电缆的连接1）通信电缆铺设应注意防止拉断、刮伤等，并应将通信电缆固定在电缆沟信号电缆层桥架上。2）采用RS485通讯模式，使用双绞屏蔽电缆。如果传输距离超过1200M，使用光缆。3）采用TCP/IP通讯模式，使用网络通信电缆。如果传输距离超过100M，使用光缆。5.4系统运行1、启动设备主电源：上电后数据处理器主电源指示灯闪烁。注：A、现场主机端子排5/12/24直流电源是提供现场操作用的，如接现场操作显示气、加装网络交换机等；B、设备一定要带油运行，不然可能影响油泵的使用寿命。没油就是空载，对电机及油泵危害严重。2、通讯连接：确定上电状态正常后，进入安装调试操作程序，此时现场主机处于待运状态。通过调试软件实现通讯初始化，使现场设备投入正常运行。通过以上操作现场设备与控制分析软件形成网络式系统。

多通道局部放电测试仪2023已更新(今日/热搜)

阳泉变压器油色谱在线监测系统本仪器带有断流保护功能，在仪器的入气口压力低于0.1MPa时，仪器将自动降温，进入停机程序。5、待温度恒定（准备灯打对号）时，打开工作站或数据处理设备，用仪器面板上的调零旋钮将基线调至10mV（有数字时时显示）以内，待基线稳定后即可进行分析。6、灵敏度及稳定性测试测试条件：色谱柱：5％SE—30，chromosorbwAM，DMCS担体，60-80目，柱长2米，不锈钢柱；柱温80℃，汽化120℃，热导检测器120℃，桥流130-160mA，先选150 mA样品苯，进样量0.3μL。稳定性： 160mA桥流，基线漂移≤0.5mV/h。灵敏度：S＝ 1.065·h·W1/2·FC mv·ml/mgW h ·W1/2- 峰面积（mV·min）Fc-载气流速（ml/min）W-进样量（mg）例如：苯峰面积2700mV．S柱后流速50ml/min进样0.3ul，苯比重0.88S＝ 2700mV．S×50ml/min0.88mg/uL×0.3ul8522mv·ml/mg＝ 第六章氢焰检测器（FID）的安装和使用工作原理：在FID中分别由收集极与极化极组成一高压静电场，FID喷嘴喷出的H2与氧气被点燃后会产生一个高温火焰，在高温火焰的作用下，从柱后流出的有机物会被离子化，由于产生离子化的部位在高压静电场内，正离子移向收集极（负极），负离子和电子移向极化极（正极），从而就形成了微电流信号。当然H2、N2和AIR是无机气体不会被离子化，所以如果柱后无有机气体流出，FID就无微电流信号。其工作原理图如下：特点：灵敏度高，死体积小，应答时间快，除载气外还需引入空气和氢气，对性气体和水无信号。适用范围：1.FID是通用型检测器，应用面十分广泛。分析沸点在400℃的有机化合物。如烃类分析、农药分析、化工分析、食品和环境科学分析等。2.能直接用于各种口径的毛细管色谱柱分析。

阳泉变压器油色谱在线监测系统通入气体后，用秒表测量皂膜由0点到10所经过的时间，以ml/min计算气体流量。为了避免污染气路，一定要注意流量计内部皂液的使用高度，以防止皂膜溶液从流量计流入气路。例如：用秒表测量皂膜由0点到10ml所经过的时间为 12秒，则所测流量F＝10＊60/12＝50ml/min 流量测量示意可以起用仪器秒表功能：皂膜由0点到Xml所经过的时间为 T秒，则所测流量F＝60/T的数值＊ X ml/min四、填充柱安装图九 填充柱外型尺寸图图十 填充柱安装图 第四章 键盘及其控制操作控制面板打开位于机箱右下面的电源开关，仪器通电，液晶显示屏点亮。仪器经过自检，数秒后，显示如[图十二]界面（当光标处于后面任一界面下面的状态时，可按“0”键回到此界面）；再经过数秒后，界面显示为如[图十三]。此界面为温度控制界面，此时光标位于温度设定栏。如果要将检测器升温至260℃，只需将光标移至检测器的设定温度处，依次按下：《2》＋《6》＋《0》＋《确认》键，此时检测器的设定温度为260℃。如果输入错误可按两次“·”键进行；重新设定温度。用同样的方法可以给柱箱、汽化、检测器设定温度。运行时间栏是从此次开机开始计时到关机前的时间，下次开机，重新计时。加热状态栏，“0”表示关，“1”表示开。即将光标移至加热状态栏，依次按《1》＋《确认》键 将显示“开”状态，依次按《0》＋《确认》键，将显示“关”状态。在设置温度时必须注意不能超过保护温度，仪器设定初始保护温度值为400℃。当仪器某一温度加热区温度参数设置不当或由于各种原因产生仪器温度失控。

多通道局部放电测试仪2023已更新(今日/热搜)

阳泉变压器油色谱在线监测系统 等基线稳定后即可进样分析：适当调整柱室温度及柱前压，使出峰正常。条件参照：将柱室温度设定在被分析的试样沸点附近，汽化、检测器温度高于柱室温度20℃—50℃。降低柱温，分离变好，保留时间加长；升高柱温，分离变差，保留时间缩短。降低柱前压（减小载气流量），分离变好，保留时间加长；升高柱前压（增大载气流量），分离变差，保留时间缩短章　　概 述色谱分析技术是一种多组分混合物的分离、分析技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分经检测器进行检测，从而对多组分混合物进行定性、定量分析。由于该分析方法有分离效能高，分析速度快，样品用量少等特点，因此已广泛地应用于石油化工，生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等部门。气相色谱法在这些领域中解决了工业生产的中间体和工业产品的质量检验、科学研究、公害检测、生产控制等问题。变压器油色谱仪是一种高性价比、多功能、经济实用型精密仪器。仪器采用三柱三气路操作系统，基本型配制有氢火焰离子化检测器（FID）和热导池检测器（TCD）。变压器油色谱仪采用微型计算机和集成电路控制，中、英文界面，自动化程度高、可靠性好操作参数键盘设定。仪器具有掉电保护、文件存储及调用功能。仪器采用大屏幕液晶显示，显示内容丰富、直观。仪器的检测器及其控制部件采用即插即用控制模式，操作简单方便。

阳泉变压器油色谱在线监测系统 承诺与服务公司销售的产品 质量和售后服务实施方案说明如下：1、 交货及安装：到货前一星期，服务方向用户提供相应的安装、调试要求，需方配合完成准备工作。2、 保修期内服务承诺仪器的保修期为：12个月。在保修期内，关于仪器设备的所有服务全部免费（由于操作人员不按照正确使用方法或擅自改装仪器设备及各种人为因素或不可抗拒等外来因素造成的损坏除外）。若在保修期内仪器本身因质量缺陷发生损坏，免费为用户维修及更换零配件或更换仪器。3、 保修期外服务承诺在接到需方的服务申请后，卖方须在接到买方通知后的12 小时内通过电话、传真等方式向买方提供解决办法，若故障仍不能排除，则卖方应在72 小时内安排人员到现场处理，并及时解决完毕。4、 服务范围本服务计划所指服务包括仪器设备整机、随机配件和工具、工作软件、文件、电脑及系统软件的维修、更换、升级、维护、安装调试、验收及培训等涉及仪器设备正常工作的所有相关事宜。5、 产品培训在进行仪器设备安装时，由工程师对用户使用人员进行免费岗位培训，内容主要包括仪器设备的基本原理、结构、基本操作、维护知识及应用， 注意事项1.本仪器必须使用稳定的220V交流电源，仪器在安装和使用过程中必须有良好的独立接地！这样做一是保证操作者的，二是屏蔽外界的强磁场干扰，以利于仪器更加稳定的工作。

阳泉变压器油色谱在线监测系统系统软件操作系列变压器色谱在线监测系统运行软件V2.0，考虑到多用户、远程在线监测等应用特点，采用了面向对象的设计方式和B/S的架构体系，使系统具有良好的扩展性和重用性。本软件运行于已安装.net framework2.0的微软NT/2000/2003等服务器版操作系统，并配置了Internet信息服务(IIS)，版本为5.0以上。通过本软件，可以实时监测系统数据、浏览历史数据以及查看服务器端及本地检测数据。本软件很好地满足了变压器设备在线状态检修的需要，实现了数据分析、数据显示、实时监测、报表、参数设置等功能。本系统运行于网络环境下，提供了友好的用户界面，操作简单，维护方便。具体特点如下：1、融合了的测量设备，提供了、丰富的测量内容、本系统采用了的测量设备，提供了对多种气体组分、微水、载压等指标的测量，极大丰富了测量内容，给用户提供了多样化的信息。2、采用准确、可靠的智能谱峰识别技术、色谱单元中采用一种全新的谱峰识别算法，能不依赖于保留时间识别出峰的位置和峰的高度。解决了保留时间的变化对峰的识别和测量精度的影响。3、故障诊断算法先进、实用采用改良三比值法、大卫三角法及立方体图示法和改良三比值法、大卫三角法及立方体图示法专家系统，该系统故障诊断准确率高，故障分类有效。4、采用复合增益控制技术，提高了测量灵敏度和测量范围，系统通过软件实现同一幅谱图中不同组分采用不同的增益，在保证乙炔测量分辨率的前提下，避免了氢气测量的量程超限问题。

<阳泉>天正华意电气设备有限公司 多通道局部放电测试仪2023已更新(今日/热搜)

阳泉变压器油色谱在线监测系统使用方法：1、仔细检查气路连接是否正确，使用FID时载气气路管连接到载气1和载气2，H2气路管连接到H21、H22，空气气路管连接到空气1、空气2。(仪器已连接好)2、通气，利用各自的调节阀，将N2、H2、空气调至适当的流速，氮气一般选用25-60ml/min，H2：25-60ml/min，空气：200-550ml/min。3、打开“电源”开关，选择合适的灵敏度档，使信号数显在5mv左右，等待基线的稳定。4、设置检测器、汽化室、柱室三个加热区温度（见第四章）。5、温度基本稳定后，点火—按点火按钮-听到一叭声后，空气自动降到0.5Mpa以下，约5秒钟恢复正常，火已经点着。基线偏离时，可用电器控制单元调零旋钮将基线调至数据处理设备适当位置处。6、当分析条件所需的气体流速、温度、放大器基线稳定后，方可进行分析。7、FID的敏感度及稳定性测试。例：分析样品50ng/u1(苯/CS2)。测试重要条件：汽化室温度120℃，检测温度130℃，柱温80℃。载气（N2）:30m1/min.H2:28m1/min。空气250m1/min。色谱柱同TCD，放大器灵敏度选0(104）档，进样量0.3u1。稳定性：在基线稳定后的情况下，一小时后的基线漂移≤150μv/h。敏感度Dt计算公式：Dt＝ 2N·W g/s1.065·h·W1/2 式中：N—实测噪音（mv）W—苯的进样量（g）h—峰高值（mv）W1/2—苯的半峰宽（S）如实测：峰面积1200mv.S噪音0.02mv。Dt＝ 2×2×10-2×50×10-9×0.3 ＝5×10-12g/s1.065×1200 则五、故障及维修1、未点火前，放大器无法调零。可能原因是：（1）放大器失调，应维修放大器，请生产厂维修。（2）放大器输入信号线绝缘不良或短路，可将FID检测器右边的高频插头卸下，测量绝缘应大于106MΩ。2、点火后，记录仪信号无法调零。

---
