大同异频线路参数测试仪电源部分电源部分输出电源为：＋5V 12V。 4.1.1.2人机接口a) 直流电源指示、运行及接地指示；b) 液晶显示功能：汉字显示；c) 打印功能：可自动打印接地选线故障信息。d) 存储功能：存储装置定值参数，存储检测出的接地、谐振故障信息；e）键盘功能：触摸键盘。4.1.1.3信息处理部分a) 检测接地及选线功能；b) 检测谐振及消谐功能；c) 检测断线功能；d) 通迅功能：RS-232或RS-485通讯接口。4.2选型指南4.2.1装置尺寸MGL系列装置，结构都为标准的19" 4U机箱。详细尺寸及安装开孔见“ 机箱结构”一章。5装置使用说明5.1装置前面板说明装置面板示意图如图5.1所示。图5.1 前面板示意图 前面板示意图说明：①液晶显示屏：显示系统的运行状态及故障信息。②信号指示灯:1)运行信号灯（绿光）：装置处于运行状态时，此灯闪烁。2)接地信号灯（红光）：检测到系统发生接地故障时，此灯亮，接地消失后 灯灭。3)故障信号灯（红光）：检测到系统谐振、断线故障以及装置本身故障等情况之一时，此灯亮，故障解除后灯灭。4)跳闸信号灯（红光）：装置发出跳闸信号时，此灯亮，按“复归”键灯灭。③ 紧凑型键盘：共有六个键，“↑、↓、←、→”键完成光标的移动及数值的修改 “取消”键用于取消某项操作或退出某个菜单；“确认”键用于确认某项操作。5.1.1通电前检查通电前，检查电源电压是否正常，接线是否正确，装置各插接件是否插接牢固。5.1.2通电检查将装置通电，观察板上的运行指示灯和液晶显示屏。正常情况为：运行灯闪烁，液晶显示系统运行正常界面。5.2操作说明装置的操作可分为运行和设置两部分。装置在正常状态下工作时，液晶显示屏下行显示当前系统的日期和时间。如要对装置进行操作，按“确认”键进入主菜单。正常运行界面

<大同>天正华意电气设备有限公司 大同口碑好的架空线路故障测试仪厂家

大同异频线路参数测试仪按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。 图 4—3图 4—4图 4—5图 4—64.4、时间设置图 4—74.4、数据管理图4—8图4—9图4—10 图4—11图4—12图4—13五参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，

<大同>天正华意电气设备有限公司 大同口碑好的架空线路故障测试仪厂家

大同异频线路参数测试仪在线路年检或定期维护时，可以把每条输电线路的实际电波传播速度预先测试出来，保存在本机电脑内“附件”中的“写字板”内，重新建立一个专用文档备案待用。当某条线路发生故障时，即可在测试时，在仪器测试界面上点击“波速选择”模拟键，选择“自定义波速”，输入先前所测得的该线路的电波传播速度（从专用文档备案材料中获取）即可进行测试。这样就把测试精度大大提高了，减少了测试误差。点击“波速选择”、“采样”模拟键后，的界面如图二十六所示。九、仪器使用注意事项：1．在进行线路故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本线路故障定位仪的主要特点之一是可无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。电压不足时会有声音提示。在每次到现场测试线路故障时，必须将机的电池电压充足。外接电源充电时，“测试电源”开关上的指示灯亮，表示正在进行充电。一般充电四个小时即可。电池电压充足以后可以保证正常工作1小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．为节约内置电源，在作波形分析而不进行数据采集时，可以按起“测试电源”开关，断开A/D采样器的电源。但进行数据采集时必须按下“测试电源”开关。否则，将无法进行采样，屏幕右上方将提示“没有联接仪器”。

<大同>天正华意电气设备有限公司
大同口碑好的架空线路故障测试仪厂家 <大同>天正华意电气设备有限公司

大同异频线路参数测试仪连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。2，选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。

大同异频线路参数测试仪谐振故障信息显示如图5.8所示：图5.8 母线号：谐振线路所在的母线号。母线电压：谐振线路所在的母线电压。谐振频率：谐振线路的谐振频率。时间：线路发生谐振时的日期和时间。信息序号：右下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的谐振信息。进入菜单时，弹出的为近的记录信息。打印：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可在本条记录内将光标移至“打印”字符处。当光标处于“打印”时，按“确认”键进行打印。如果故障追忆表内无谐振内容，则显示“无记录”，按任意键返回。c) “故障追忆”： 选择将追忆表中内容(包括接地、谐振故障信息)；将光标移至对应选项，按“确认”键，记忆内容后显示“成功！”字样。显示如图5.9所示：图5.9d) “查看装置参数”： 在运行状态下，只能浏览装置部分内容的参数，不能修改，如要设置装置参数，请参照5.2.3 装置参数设置说明；e） “修改时间”： 系统投入运行时，必须对时间进行正确设定；菜单显示如图5.10所示：图5.10用“←”或“→”键移动光标到要修改的位置，按住“↑”键增加数值，或按住“↓”键减少数值。每按一次，增加或减少一个数值。全部修改完毕后按“确认”键保存。按“取消”键返回到运行菜单。f） “装置自检”： 对装置内部进行自检，全部完成并无误，显示 “自检OK!!”。按“取消”键返回到运行菜单。菜单显示如图5.11所示：图5.11g） “定值打印”： 当光标锁定在“定值打印”项，并按“确认”键，打印机会将本装置的各种设定参数打印出来，便于使用者进行保存查阅，打印数据发送完毕后自动返回到运行菜单。5.2.3装置参数设置菜单设置菜单用于对装置运行所需的各种参数进行设置，修改，按“确认”即可保存，操作简便，掉电不丢失。菜单如图5.12-15所示：图5.12 图5.13图5.14 图5.15装置参数设置各项菜单简要说明如下：a)“装置型号”：设置装置型号可确定出线数和跳闸路数，详细型号定义见表2.1。b)“启动参数”：可根据现场要求设置各段母线的零序电压启动值与电流启动值。启动电压数值范围为10V~100V。启动电流数值范围为0.1A~100A(一次侧电流)。

<大同>天正华意电气设备有限公司 大同口碑好的架空线路故障测试仪厂家
大同口碑好的架空线路故障测试仪厂家 <大同>天正华意电气设备有限公司

大同异频线路参数测试仪按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。 图 4—3图 4—4图 4—5图 4—64.4、时间设置图 4—74.4、数据管理图4—8图4—9图4—10 图4—11图4—12图4—13五参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，

大同异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。

<大同>天正华意电气设备有限公司
大同口碑好的架空线路故障测试仪厂家 <大同>天正华意电气设备有限公司

大同异频线路参数测试仪如果此时将打印机与仪器面板上的“USB”接口相连。只要打印机的驱动程序与本仪器的驱动程序相同，点击界面中的模拟“打印”键，打印机立即打印出如图十六所示的文档。文档中的“检测地点”和“操作人员”栏可以人工填写。也可以在连接打印机之前，在“USB”口连接一个标准键盘，点击图十六中的“参数修改”模拟键，将弹出如图十七的参数修改界面。用触摸笔选中要填入的信息，即可利用键盘和汉字输入法在“测试地点”、“操作人员”、“备注”栏中填写相关内容。并且在点击“页面设置”键后，弹出“页面设置”菜单，如图十八所示。可在此菜单中选择“纸张”、打印“方向”和“页边距”。上述参数设置完后点击“确认”键回到图十六界面。连上打印机，点击“打印：键，即可打印出一张完整的简明测试报告了。如果没有和本仪器驱动程序相匹配的打印机，也可利用标准键盘的屏幕拷贝功能（点击键盘上的“print screen sysrq”），将完成参数修改的打印界面拷贝在仪器中的写字板，形成一个专用文件，放在桌面上。用U盘拷贝出来，用办公室的打印机打印出来也是可以的。11.“退出”测试工作全部完成后，仪器即可关闭。但关闭的步骤应符合电脑的关闭程序，切不可强行关机直接关机。关机的顺序如下：用触摸笔点击屏幕右下方的“退出”按键两次，仪器便回到初始界面。再点击屏幕左下方的“关闭计算机”，按提示菜单再点击“关机”后，仪器就自动关机了。12.测试界面的再进入如果仪器在点击“退出”键后回到初始界面，需要再进入测试界面，只需用触摸笔点击桌面上的电缆仪图标，就可进入线路故障定位仪的测试界面，重新开始新一轮的测试工作。八、线路的波速测量：一般情况下，仪器的测试精度能满足现场测试要求。

<大同>天正华意电气设备有限公司 大同口碑好的架空线路故障测试仪厂家

大同异频线路参数测试仪连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。2，选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。

<大同>天正华意电气设备有限公司 大同口碑好的架空线路故障测试仪厂家 大同口碑好的架空线路故障测试仪厂家 <大同>天正华意电气设备有限公司

大同异频线路参数测试仪谐振故障信息显示如图5.8所示：图5.8 母线号：谐振线路所在的母线号。母线电压：谐振线路所在的母线电压。谐振频率：谐振线路的谐振频率。时间：线路发生谐振时的日期和时间。信息序号：右下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的谐振信息。进入菜单时，弹出的为近的记录信息。打印：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可在本条记录内将光标移至“打印”字符处。当光标处于“打印”时，按“确认”键进行打印。如果故障追忆表内无谐振内容，则显示“无记录”，按任意键返回。c) “故障追忆”： 选择将追忆表中内容(包括接地、谐振故障信息)；将光标移至对应选项，按“确认”键，记忆内容后显示“成功！”字样。显示如图5.9所示：图5.9d) “查看装置参数”： 在运行状态下，只能浏览装置部分内容的参数，不能修改，如要设置装置参数，请参照5.2.3 装置参数设置说明；e） “修改时间”： 系统投入运行时，必须对时间进行正确设定；菜单显示如图5.10所示：图5.10用“←”或“→”键移动光标到要修改的位置，按住“↑”键增加数值，或按住“↓”键减少数值。每按一次，增加或减少一个数值。全部修改完毕后按“确认”键保存。按“取消”键返回到运行菜单。f） “装置自检”： 对装置内部进行自检，全部完成并无误，显示 “自检OK!!”。按“取消”键返回到运行菜单。菜单显示如图5.11所示：图5.11g） “定值打印”： 当光标锁定在“定值打印”项，并按“确认”键，打印机会将本装置的各种设定参数打印出来，便于使用者进行保存查阅，打印数据发送完毕后自动返回到运行菜单。5.2.3装置参数设置菜单设置菜单用于对装置运行所需的各种参数进行设置，修改，按“确认”即可保存，操作简便，掉电不丢失。菜单如图5.12-15所示：图5.12 图5.13图5.14 图5.15装置参数设置各项菜单简要说明如下：a)“装置型号”：设置装置型号可确定出线数和跳闸路数，详细型号定义见表2.1。b)“启动参数”：可根据现场要求设置各段母线的零序电压启动值与电流启动值。启动电压数值范围为10V~100V。启动电流数值范围为0.1A~100A(一次侧电流)。

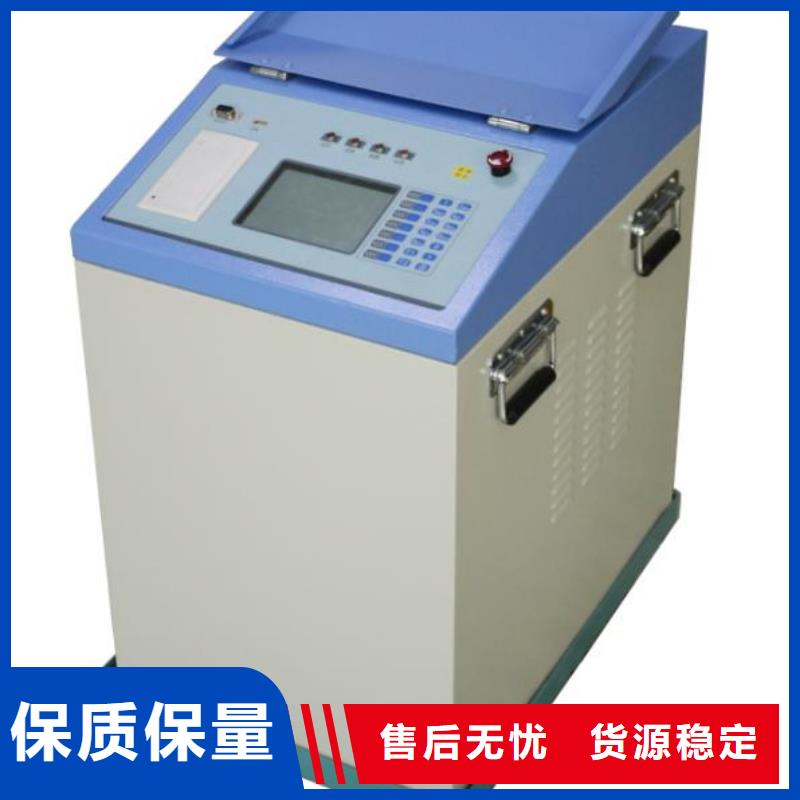

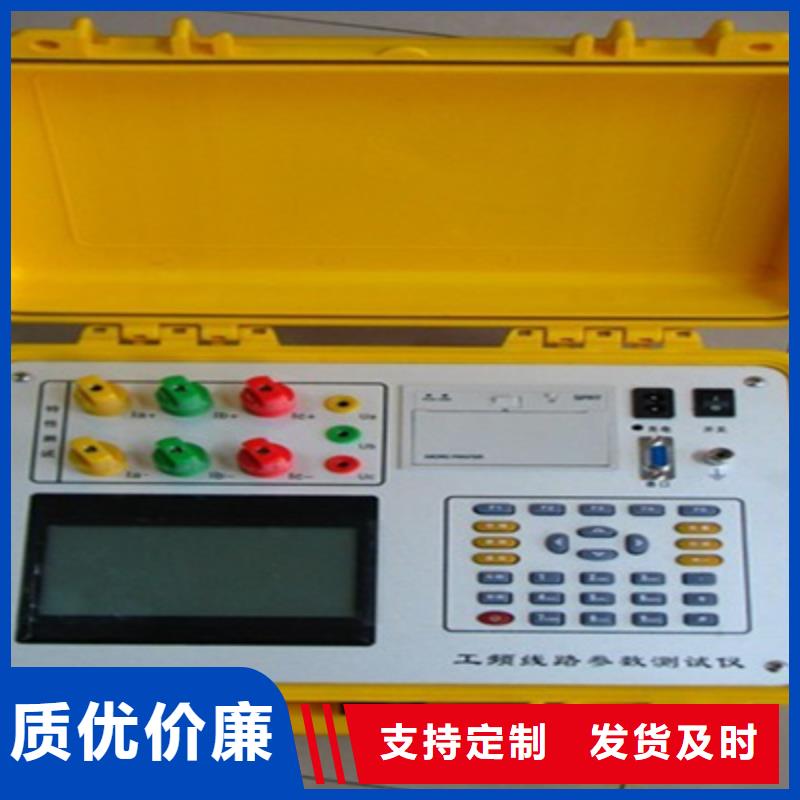

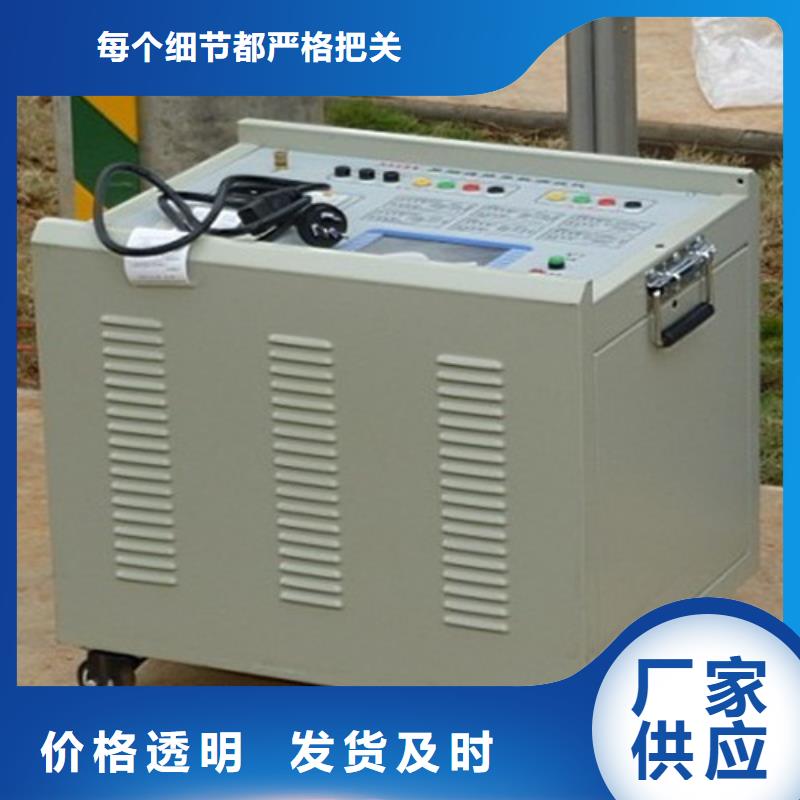

大同异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?一体化结构，体积小、重量轻仪器内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内；是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?

<大同>天正华意电气设备有限公司

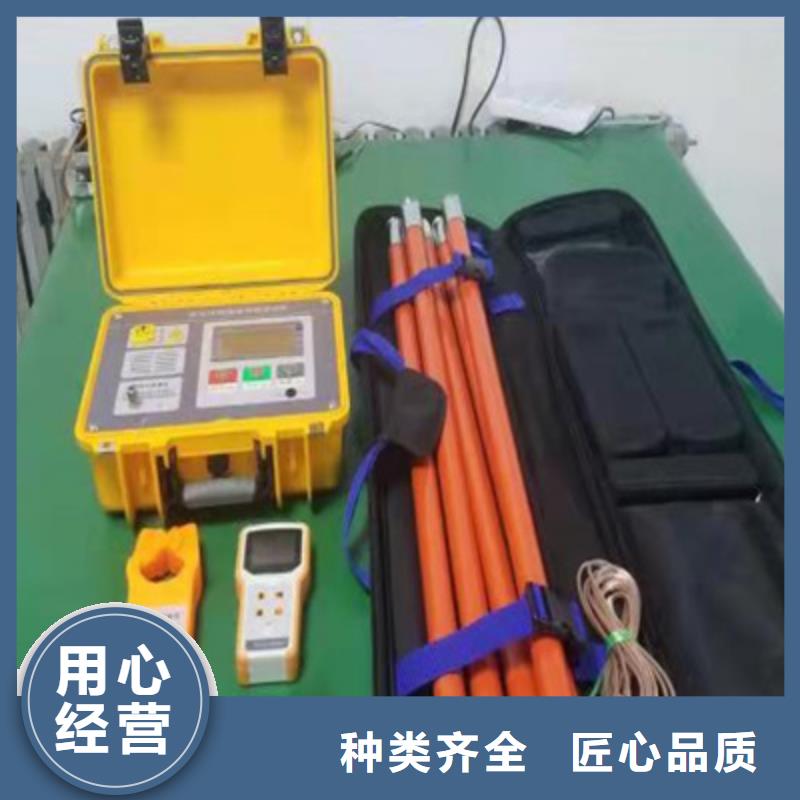

大同异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度，便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为：S ＝0.5×V×T式中S代表故障点到测试端的距离；V代表电波在线路上的传播速度；T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形，用双游标卡住两次反射波的特征拐点，稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速，结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2．面板结构说明面板的左边是仪器的显示屏，此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3．荧屏触摸键说明荧屏触摸按键分为三大功能模块，操作内容定义清晰，实际操作时反而简单，相当于屏幕菜单的快捷键操作。荧屏右侧按键模块，只是在仪器进入设置界面时，对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键，屏幕将弹出二级菜单引导操作人员逐项选择相关命令，仪器便开始执行此项菜单的相关命令，完成操作者意图七、测量方法与步骤：接通电源后机器自动进入测试界面，即可进行测量。其测试界面。

<大同>天正华意电气设备有限公司
大同口碑好的架空线路故障测试仪厂家 <大同>天正华意电气设备有限公司

大同异频线路参数测试仪能存储20次谐振故障信息，并可打印记录；p）具有判断线功能，可检测出电压互感器断线故障，并有相应的声光报警输出；q) 完善的自检、自复位功能，抗干扰能力强。2.2装置技术参数a) 电压等级：多4种电压等级；b) 母线段数：4段；c) 出线数：每段母线并联运行出线数不限，可以任意组合；d) 接地方式：适用于中性点不接地、消弧线圈接地或电阻接地系统；e) 出线方式：电缆或架空线；f)报警输出触点容量：AC 250V 2A； DC 30V 2A；g)远动输出触点容量：AC 250V 2A； DC 30V 2A；h)跳闸输出触点容量：AC 250V 5A； DC 220V 5A；i)额定工作电压：交流220V10％；j)额定工作频率：50Hz；k)环境温度：-10 ℃ ~ ＋50℃；l)相对湿度：＜90％。2.3装置型号及定义表2.1 各型号装置的配置序号型?? 号说明1TH-ZJD-1212路选线　2TH-ZJD-12Y12路选线＋远动3TH-ZJD-12T12路选线＋跳闸4TH-ZJD-12YT12路选线＋远动＋跳闸5TH-ZJD-2424路选线　6TH-ZJD-24Y24路选线＋远动7TH-ZJD-24T24路选线＋跳闸8TH-ZJD-24YT24路选线＋远动＋跳闸9TH-ZJD-3636路选线　10TH-ZJD-36Y36路选线＋远动11TH-ZJD-36T36路选线＋跳闸12TH-ZJD-36TY36路选线＋远动＋跳闸电源方式：订货时要注明电源参数，标准配置为AC 220V 50Hz。3装置原理装置运行的基本流程图如图3.1所示：图3.1 微机选线装置原理框图在小电流接地系统中，若其中一条出线发生单相接地故障，全系统都会出现零序电压，在这个电压的作用下，系统中会出现零序电流。对于非故障线路而言，零序电流就是该线路的电容电流，方向从母线流向线路；对于故障线路而言，中性点不接地系统中故障线路中的零序电流为非故障线路零序电流之和，方向从线路流向母线。

<大同>天正华意电气设备有限公司 大同口碑好的架空线路故障测试仪厂家
<大同>天正华意电气设备有限公司

大同异频线路参数测试仪我国10～35KV电网中一般采用中性点不接地或经消弧线圈接地方式，简称小电流接地系统。当小电流接地系统中发生单相接地时，由于故障点电流较小，且由于系统三相电压仍然对称不影响对负荷的正常供电，一般允许继续带故障运行1-2小时。但长期运行，由于非故障的两相对地电压升高 倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统运行。因此，当发生单相接地故障时，必须及时找到故障线路予以切除以防止单相接地故障进一步扩大。微机型小电流接地选线装置是我公司科技人员在总结了十几年来国内各种小电流接地选线装置成功、失败的经验和教训之后，研制出的新一代小电流接地选线装置。该装置在软硬件的设计上进行了重大改进，使装置工作稳定，无需调试，整定方便，选线更加准确2装置特点及技术参数2.1装置的主要特点a) 适用于有/无消弧线圈系统或电阻接地系统；b) 适用于架空线/电缆线系统；c) 适用范围广，长短线不限，并联运行的出线数不限；d) 选线方案先进，选线准确，带方向，可区分线路和母线接地；e) 用DSP芯片作为核心运算控制单元，抗干扰能力强，可靠性高，运算速度快；f) 采用单CPU结构，整体结构紧凑。提高了运行的速度、可靠性；g) 汉字液晶显示，人机界面友好，操作简单、直观；h) 定值、参数可以通过人机界面设置，方便、直观；不需要调整任何电位器或开关；i) 运行、设置、调试多界面，可方便用户的管理；j) 线路编号设定可输入A~Z、0~9中的任意字符，便于记忆线路的名称；k) 装置具有声光报警功能，具有接地、故障、失电等硬接点报警输出，适应不同现场需要；l) 通讯接口可设置RS-232或RS-485，波特率、通讯规约可软件设定；m) 跳闸功能，可设置延时跳闸（跳闸延时可软件设定） ；n) 接地故障记忆，可存储20次接地信息，能显示和打印记录；o) 谐振判断功能，提供报警信号，各段母线都提供消谐出口。

大同口碑好的架空线路故障测试仪厂家

大同异频线路参数测试仪能存储20次谐振故障信息，并可打印记录；p）具有判断线功能，可检测出电压互感器断线故障，并有相应的声光报警输出；q) 完善的自检、自复位功能，抗干扰能力强。2.2装置技术参数a) 电压等级：多4种电压等级；b) 母线段数：4段；c) 出线数：每段母线并联运行出线数不限，可以任意组合；d) 接地方式：适用于中性点不接地、消弧线圈接地或电阻接地系统；e) 出线方式：电缆或架空线；f)报警输出触点容量：AC 250V 2A； DC 30V 2A；g)远动输出触点容量：AC 250V 2A； DC 30V 2A；h)跳闸输出触点容量：AC 250V 5A； DC 220V 5A；i)额定工作电压：交流220V10％；j)额定工作频率：50Hz；k)环境温度：-10 ℃ ~ ＋50℃；l)相对湿度：＜90％。2.3装置型号及定义表2.1 各型号装置的配置序号型?? 号说明1TH-ZJD-1212路选线　2TH-ZJD-12Y12路选线＋远动3TH-ZJD-12T12路选线＋跳闸4TH-ZJD-12YT12路选线＋远动＋跳闸5TH-ZJD-2424路选线　6TH-ZJD-24Y24路选线＋远动7TH-ZJD-24T24路选线＋跳闸8TH-ZJD-24YT24路选线＋远动＋跳闸9TH-ZJD-3636路选线　10TH-ZJD-36Y36路选线＋远动11TH-ZJD-36T36路选线＋跳闸12TH-ZJD-36TY36路选线＋远动＋跳闸电源方式：订货时要注明电源参数，标准配置为AC 220V 50Hz。3装置原理装置运行的基本流程图如图3.1所示：图3.1 微机选线装置原理框图在小电流接地系统中，若其中一条出线发生单相接地故障，全系统都会出现零序电压，在这个电压的作用下，系统中会出现零序电流。对于非故障线路而言，零序电流就是该线路的电容电流，方向从母线流向线路；对于故障线路而言，中性点不接地系统中故障线路中的零序电流为非故障线路零序电流之和，方向从线路流向母线。

<大同>天正华意电气设备有限公司 大同口碑好的架空线路故障测试仪厂家

大同异频线路参数测试仪阻抗测量： 试验仪器：仪器名称型号编号生产厂家技术参数试验环境：环温:湿度:正序阻抗测量（全长：KM） ＋j 正序阻抗（Ω）正序电阻（Ω）正序电抗（Ω）正序电感（H）全长测量值每KM换算值零序阻抗测量（全长：KM） ＋j 零序阻抗（Ω）零序电阻（Ω）零序电抗（Ω）零序电感（H）全长测量值每KM换算值正序电容测量（全长：KM） ＋j 正序阻抗（Ω）正序电阻（Ω）正序容抗（Ω）正序电容（H）全长测量值每KM换算值零序电容测量（全长：KM） ＋j 零序阻抗（Ω）零序电阻（Ω）零序容抗（Ω）零序电容（H）全长测量值每KM换算值（五）试验结论及分析批准: 复审:初审: 试验:附录B：随机配件序号名 称数量1主机1台2电源箱1台3主机底座1个4附件箱1个5主机与电源箱防误插连接线（红色）2根6测试输出线/电压输入线（带附套）3组7地线（0.5M/连接主机与电源箱）1根8地线（4M）1根9AC220V电源线1根10使用说明书1份11出厂合格证1份12打印纸1卷13U盘1个14保险管备用备用注意：具体随机配件视出货型号的差异可能有所不同。
