甘孜绝缘子盐密度测试仪常规用途目前，检测绝缘子的方法和工具很多，但大多数上基本属于定性检测，不能准确、快捷地检测出每一片绝缘子的绝缘状况，起不到检测的作用。高压输电线路绝缘子绝缘电阻值的大小，是直接关系到线路稳定运行的大问题。绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则就会造成闪络跳闸事故。鉴于此，本公司结合广大用户提出的要求，通过大量地现场试验，成功地研制出新型高性能定量检测与分析的仪器 —“XXX 无线绝缘子检测仪”。该仪器能有效发现绝缘子内部隐蔽故障，提高电网系统运行的可靠性，提高线路工作人员测试的工作效率。操作方法简单、快捷，主要用于停电定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，并将测量结果以数据形式实时记录存储显示，对低值绝缘子能自动语音报警。本产品采用无线传输，探测器和手持终端通信距离可达100m以上，使测量过程真正达到可靠、快速准确。此外，该仪器具备极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。9B1.2 事项★ 国内首创无线测量技术。★ 应在干燥天气进行检测。 ★ 请遵守并按规定使用本产品，确保仪器的运行。★ 遵守电力工业的工器具性试验规程。★ 特别重视对高压带电线路上或靠近高压线路上工作人员的培训考核。★ 在高空作业时，可通过加装绝缘操作杆进行。

<甘孜>天正华意电气设备有限公司

甘孜绝缘子盐密度测试仪测试步骤 选取绝缘子带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。25B5.2 配置溶剂建议选用去离子水，即蒸馏水，或者饮用纯净水，要求其电导率小于10μS/cm。取水量过少时，会造成污秽中的可溶性盐份未能全部溶解。建议取水量参照下面2种方法之一。方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：绝缘子表面积与盐密测量用水量的关系面积(cmPP2PP) ≤1500 ＞1500～2000 ＞2000～2500 ＞2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面积用水0.2ml计算总用水量。26B5.3 擦试表面污秽建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。以纱布和蒸馏水为例，擦拭步骤如下：1、取两片纱布侵入上述7.2中配置好的蒸馏水中，再用洁净镊子把水挤干后取出。2、使用片湿纱布擦拭绝缘子，直至绝缘子表面基本洁净。3、使用第二片湿纱布擦拭绝缘子，直至绝缘子表面完全洁净。注意事项：湿纱巾取出时以不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差。27B5.4 溶解将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中，充分搅拌，使污秽充分溶解在去离子水中，得到污秽溶液。注意事项：未溶解物质为非可溶性物质，其对测试结果没有影响。28B5.5 测试将电极插入溶液中，打开仪器，点击“开始测试”，进入测试页面，等待2分钟后再读数。本仪器内置智能电导附盐密度的计算公式，可以直接读出盐密值。注意事项：1、将电极长度的1/3以上插入溶液，过短将会影响温度测量。2、测试时不宜让电极接触杯壁，以免影响电导值和温度值。 打印上述步骤完成后，本次测量即完成。点击“打印”，可以打印测量结果；

甘孜绝缘子盐密度测试仪 第二步：溶解1、选取绝缘子绝缘子示意图带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。提示：每次只测量一片绝缘子，用三片的测量结果计算平均值，同时，为避免污秽损失，拆卸和搬运绝缘子时操作者不应接触绝缘子的绝缘表面。2、配置溶剂建议选用去离子水，或蒸馏水。如果现场条件有限，可以使用引用纯净水或矿泉水。（电导率小于100为宜）取水量过少时，会造成污秽中的可溶物未能全部溶解。建议取水量参照下面两种方法之一。方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：表1 绝缘子表面积与盐密测量用水量的关系面积(cm2) ≤1500 1500～2000 2000～2500 2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面积用水0.2ml计算总用水量。将上述溶剂装入洁净的烧杯中。3、擦拭表面污秽和溶解建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。擦拭之前需要称其重量，用笔或电脑记录结果。以纱布和蒸馏水为例，擦拭步骤如下：a)称量干纱布的重量，并记录结果；b)将纱布浸入烧杯中，再用洁净镊子（或戴上配置的一次性手套）把水挤干后取出；c)使用湿纱布擦拭绝缘子，直至绝缘子表面基本洁净；d)擦拭和溶解步骤完毕，准备将烧杯中的溶液过滤。注意：1、使用镊子把湿纱巾的水挤干时，以湿纱巾取出时不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差；2、尽可能只使用一片纱布，因为使用多片纱布会引起测量误差增大，而且在称重时可能超过天平量程。第三步：过滤过滤方式有两种，一种为常规过滤，另一种使用真空抽滤机过滤。a)常规过滤准备器材：实验架、漏斗、烧杯、玻璃棒、滤纸。过滤步骤和注意事项参照化学实验教材。此种过滤方式的优点：器材易得、操作简便。缺点：过滤时间长；滤纸和灰中会残留一定量的可溶物，将使结果偏大。b)过滤加速装置过滤准备器材：过滤加速装置、漏斗、导管、抽滤瓶。过滤步骤参照真空抽滤机使用说明（详见附录D）。此种过滤方式的优点：过滤时间短，可溶物残留微小，也缩短了干燥时间。缺点：器材成本高。

<甘孜>天正华意电气设备有限公司
2023已更新(今日/研究)2023已更新(今日/批发) <甘孜>天正华意电气设备有限公司

甘孜绝缘子盐密度测试仪使用说明操作步骤大致分为称重、溶解、过滤、干燥、称重和计算。取出抽滤瓶、漏斗、软管，将漏斗装到抽滤瓶上（注意密封性），连接软管到快速过滤器入口，准备好烧杯、滤纸；安装好电子天平、调节水平仪与调整脚使之在桌面上平稳，并提前开机60分钟进行预热；安装好恒温干燥箱。灰密度测试步骤步：称重在进行溶解操作前，必须先称量滤纸的重量，并记录下来。调天平：天平开机前，应观察天平后部水平仪内的水泡是否位于圆环的中央，否则通过天平的地脚螺栓调节，左旋升高，右旋下降，打开电源，按“开机”键，开启天平，为保证天平准确性，请预热大于60分钟。待天平稳定后，出现0.00000g，根据需要进行“校准”操作，将滤纸放置称盘正中央，待g出现后，即为滤纸的重量。

甘孜绝缘子盐密度测试仪 使用方法 向上抬起门把手，打开箱门，把需要干 燥处理的物品放入箱内钢丝搁板上，摆放时请注意物品之间要留出空间，以便空气对流循环，且不能堵塞下部的风道，向下压门把手关闭箱门。2、接通与本设备要求相一致的电源，并将所使用供电电源插座的接地端可靠接地。3、打开电源开关，显示器显示工作室温度。4、修改设定温度:按一下“Set”键，进入温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值。按仪表上的位移键、增加键、减少键，设定所需温度。设定完成后，1分钟内无任何操作，仪器进入正常显示状态。或者按“Set”键，退出设置状态，进入正常工作状态。5、修改设定时间：连续按二次“Set”键，进入干燥时长设定状态，显示窗下排显示提示符“ST”，上排显示恒温时间设定值（个位置闪烁），按仪表上的位移键、增加键、减少键，设定恒温时长。设定完成后，1分钟内无任何操作，仪器进入正常显示状态。或者按“Set”键，退出设置状态，进入正常工作状态。6、当恒温时长为“0”时，表示没有定时功能，控制器将连续运行，显示窗下排显示温度设定值。当设定时间不为“0”时，显示窗下排显示运行时间，并且一位小数点“.”亮。等测量温度达到设定温度后，定时器开始计时，电亮的小数点开始闪烁。时间到，运行结束，显示窗下排显示“End”，蜂鸣器鸣叫30秒。运行结束后，长按“减少键”3秒可重新运行启动。7、干燥结束后，关闭电源开关，等物品冷却到一定温度后（等降到室温后），再打开箱门取出物品，小心烫伤。

<甘孜>天正华意电气设备有限公司

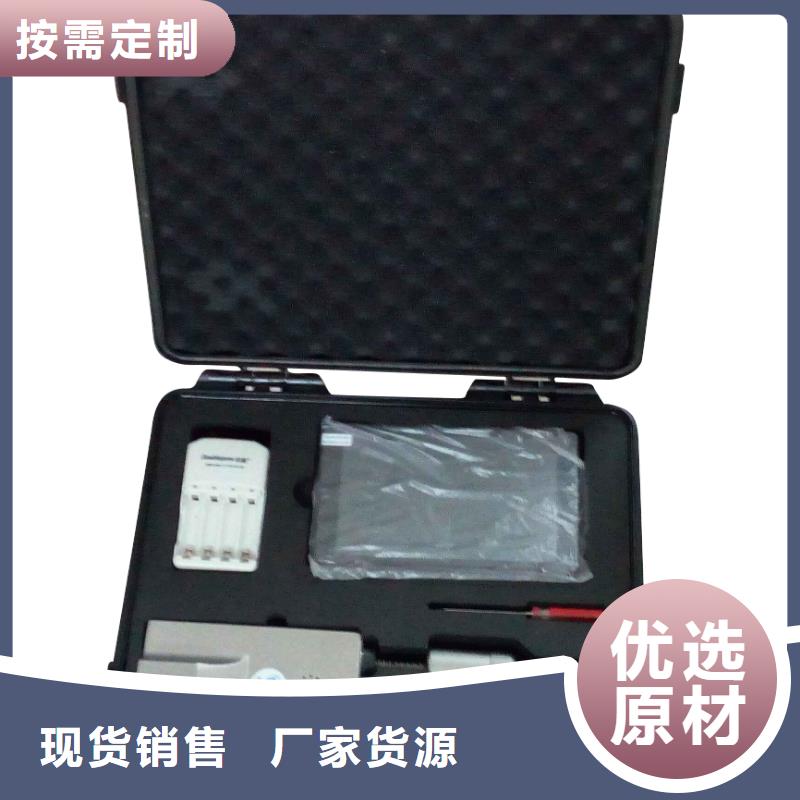

甘孜绝缘子盐密度测试仪该仪器由检测发射机、手持接收机和绝缘操作杆三部分组成（如上图）。使用时检测发射机与绝缘操作杆连接，手持操作杆尾端接触被测绝缘子，通过手持接收机控制进行测量。测量结果通过射频传输至接收机，接收机接收测量结果进行显示存储等操作。四、设置及使用方法1. 检查测量探头检测探头是否松动、生锈或严重氧化。若出现松动，请紧固探头固定螺母，使用该仪器测试之前必须确保探头完好。2. 安装检测仪 用自带的连接件连接在绝缘杆上（根据被测电路的电压等级按照规程选择相应长度的绝缘杆）。测量时可根据不同测量位置旋转检测仪至合适角度。 3.参数设置将随机配送的U盘插入手持接收机，拨动“电源锁”至开锁状态，长按“检测开关”按键开机。开机桌面如下：1）时间设置点按“时间”图标进入时间设置界面如下：按照默认格式分布输入年份、月份、日期、小时、分钟、秒钟。点按“OK”完成设置，点按“Cancel”取消设置2）杆塔号串号设置若需要存储测量数据，在测量之前必须先输入被测绝缘子串杆塔号和串号并以此来区分被测绝缘子。具体流程如下：首先插入U盘，点按“检测”图标进入如下界面点按GT（杆塔）后方编辑框，看到光标闪烁，输入四位杆塔号（0000到9999）如0001号杆塔。点按CH（串号）后方编辑框，看到光标闪烁，输入三位串号如1A1（位1代表回路号，第二位A代表A相，第三位1代表A相中的串）。3）历史数据查询插入存有历史检测数据的U盘，点按“记录”图标进入文件夹浏览界面选择需要查看的日期文件夹点按相应图标进入选择需要查看的数据文件（文件名为测试时输入的杆塔号和串号），点按相应的图标进入数据查看分析界面如下：坐标纵轴代表分布电压值，横轴代表本串绝缘子的第几片绝缘子。根据DL／T626-2005《劣化盘形悬式绝缘子检测规程》中的判定方法，分布电压同时小于相邻两片值的?以上可判定为故障绝缘子，即曲线中处于“V”型底部的绝缘子为故障绝缘子。由此可直观的发现故障绝缘子。

<甘孜>天正华意电气设备有限公司

甘孜绝缘子盐密度测试仪输入绝缘子面积之后点按显示屏左侧搅拌按钮，仪器开始自动进行灰密度检测检测完以后装上电导率传感器，插入容器内测出盐密度。检测结果会显示在屏幕中央。3.3排水及清洗将排水管插入箱子后侧排水孔，按下“排水”按键即可将被测溶液从排水管排出，待被测溶液全部排出后，再加入500mL蒸馏水，点按清洗按钮仪器即开始进行自动清洗，清洗完成后将蒸馏水排尽，然后恢复“排水”按键，拔出排水管。注意：排水孔在箱子后侧，插拔排水管时需要压下接口的卡扣再进行插拔，否则容易损坏排水接口。3.4测量结果打印点按“打印”按钮可将此条检测结果打印出来，执行打印操作同时仪器会自动将此条检测结果保存。3.5测量结果保存点按“保存”按钮，仪器将当前检测结果保存在仪器内部。3.6测量结果导出将U盘插入USB接口，点按“导出”按钮可将保存在仪器内部的所有数据导入到U盘。3.7时间校正点按“参数”—“设备参数”—“校时”按钮弹出时间调整波轮（图3.6），按照当前时间拨动波轮进行校时。图3.63.8固件升级点按“参数”—“固件升级”为程序升级，首先将升级包拷入U盘并将U盘插入USB孔，点按“固件升级”即可进行升级。3.9仪器充电将仪器自带充电器插入充电口，充电器指示灯亮红色说明正在充电，充电过程大约需要6小时左右，待仪器充满电之后充电器指示灯亮变为绿色。注意不要长时间充电。3.10更换打印纸按下打印机面板上方卡扣，打印机面板弹起，放入打印纸，按下打印机面板即可。

2023已更新(今日/研究)2023已更新(今日/批发) <甘孜>天正华意电气设备有限公司

甘孜绝缘子盐密度测试仪 擦拭取样绝缘子取样选择：普通悬式绝缘子串选取上数第2片、中间1片、下数第2片。将三片测量的结果求平均值作为测量结果。擦拭方法：单手戴上一次性乳胶手套，取一片纱巾放在溶剂（蒸馏水）中浸湿。用湿纱巾将单片绝缘子的上下表面擦拭干净，将污秽物连同纱巾放入水中搅拌溶解。在擦拭绝缘子表面时不要流失水分。补充：取样污秽物的成分分为两类，一类为可溶解物质称为盐，另一类为非可溶物质称为灰。盐溶解于水后成为导电离子，仪器通过离子浓度来衡量ESDD。灰在水中为悬着物和沉降物，没有导电性，不影响ESDD测量结果。测量盐密度ESDD请使用本仪器，测量灰密度NSDD请使用绝缘子灰密度测试仪（成套装置）。4.2.3测试根据实际溶液体积和绝缘子表面积修改相关参数。将电极头浸入被测溶液中，即可读取盐密度ESDD、溶液电导率、溶液温度、污秽等级、统一爬电比距等结果。补充：标配电极常数K＝1.0的电极，用于绝缘子盐密度ESDD的测量。当使用盐密仪用作其它用途，如测量工业废水的电导率，且测量范围在10000～100000us/cm，应换用电极常数K＝10的铂黑电极。如测量特殊化学溶剂的电导率，其范围在1～50us/cm，且需要高测量精度时应换用电极常数K＝0.1的铂电极。K＝10和K＝0.1的电极不是标配电极，如需要请在购置时配置。

甘孜绝缘子盐密度测试仪注意事项测试时将仪器放置于水平面上避免测试过程中被测溶液洒出。测试完成后即时将被测溶液排出。避免跌落，请勿倒置。、软件使用说明5.1软件安装数据管理软件安装包在配套U盘中（双击安装包进行安装（弹出提示选择默认即可）。安装完成之后电脑桌面会生成标，表面安装成功。数据导入双击打开分析软件，插入存有检测数据的U盘，在应用界面点击“数据”菜单选择“文件夹导入”文件夹导入，在弹出的对话框单击“选择选择存放数据的文件夹然后点击“确定”即可完成数据的导入。图5.3选择文件导入模式与上述操作过程相似，区别在于选择导入文件时必须选择文本文件。数据查看在左侧列表里点击年份、月份或具体某天，右侧数据显示框即对应展示所点击年份、月份或具体某天的所有数据。若要查找某条纪录可在搜索框内输入该条纪录信息，即可进行模糊匹配。5.4数据编辑当需要对数据进行编辑时，点击数据条目后“编辑”按钮在弹出的对话框中进行编辑数据导出本软件可将所选数据导出为Excel表格，导出数据为当前界面所显示数据

<甘孜>天正华意电气设备有限公司

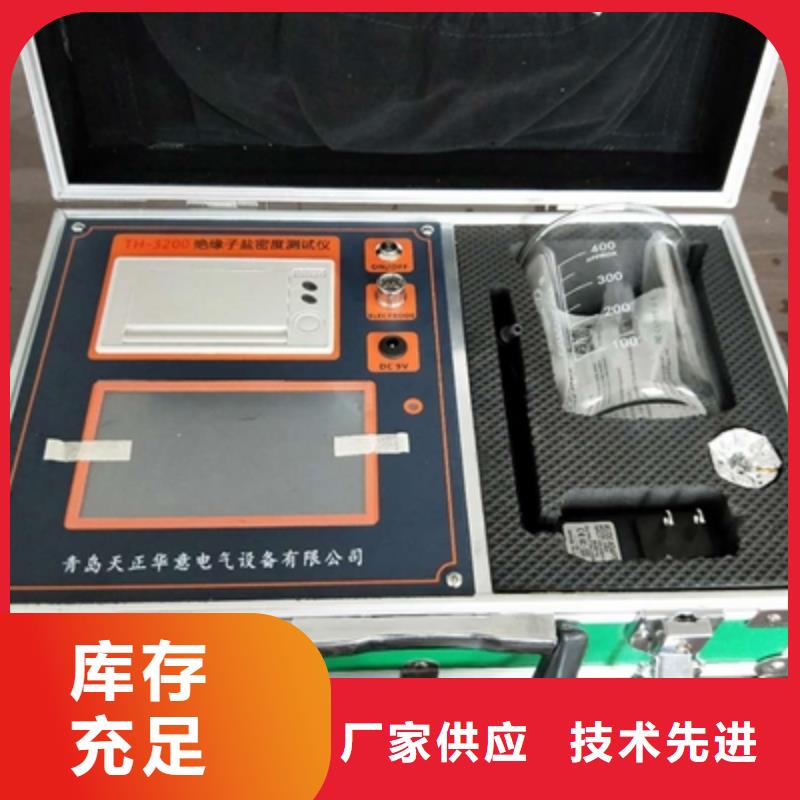

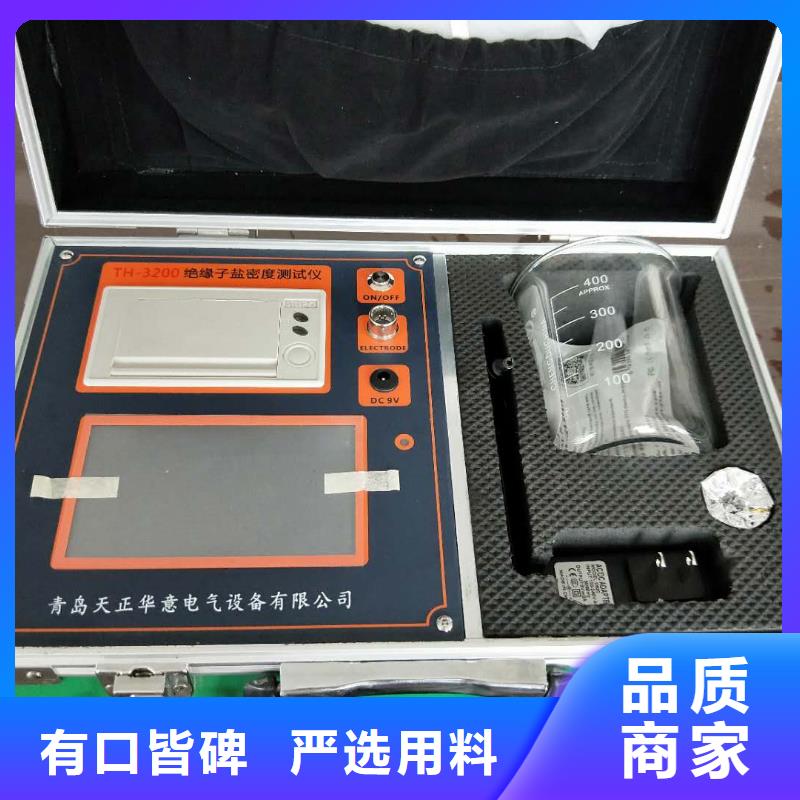

甘孜绝缘子盐密度测试仪产品简介对绝缘子进行污秽检测可以掌握该地区污秽情况，为线路的维护提供引导。绝缘子的污秽程度主要通过灰密度（NSDD）和盐密度（ESDD）来表征，因此通过使用盐密度测试仪和灰密度测试仪来分别检测灰密度及盐密度以掌握污秽情况。绝缘子灰密盐密综合测试仪采用激光检测技术将盐密测试与灰密测合二为一，可同时检测出被测绝缘子的灰密度和盐密度，简化了绝缘子污秽检测的流程。非常适合在巡检现场和实验室使用。二、仪器构成显示屏：该显示屏为触摸显示屏，除显示测量结果等数据外还可通过触摸屏输入参数、操作检测等功能。打印机：以小票形式打印检测结果，需要自行更换打印纸。检测口：待检测的溶液可通过检测口倒入内部检测容器以便进行测量。排水口：测量完成后用来排出被测溶液，排水前要插入仪器配套的排水管。充电口：使用配套充电器通过充电口给仪器充电。排水键：控制仪器排水功能，当检测结束后可按下此按键将加入检测口的溶液通过排水口排出。开机键：控制仪器总电源，按下仪器开机。USB口：可插入仪器配套U盘进行数据导出或程序升级。

甘孜绝缘子盐密度测试仪产品参数3.1 测量范围：盐密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型绝缘子为准）测量温度：0℃～100℃测量电导率：0～200000μs/cm3.2 基本误差：测量盐密：分辨率0.0001 mg/cm2满量程精度：±2％测量温度：分辨率0.1℃，精度±0.5℃测量电导率：分辨率0.01μs/cm3.3 环境温度：0℃～60℃。3.4 环境湿度: ＜90％。3.5 体积与重量整机机箱尺寸：长356mm＊宽260mm＊高133mm。整机重量：约2.5Kg。四、使用说明4.1 主机外观与功能充电指示灯：红色--正在充电；绿色--已经充满。4.2测试步骤4.2.1配置溶剂溶剂选择：建议使用去离子水或蒸馏水。也可以使用质量合格的饮用纯净水，但以电导率小于10us/cm的水为宜。如果使用饮用纯净水，则需要修改“参数”--“基准值”，将原始溶液的含盐量作为测量数据的基准值。（详细操作见功能说明--参数）溶剂用量：标准普通型绝缘子每片用水量为300ml 。但是当被测绝缘子的表面积与普通绝缘子不同时，可参照下表，根据绝缘子表面积大小按比例适当增减用水量。绝缘子表面积与盐密测量用水量关系表绝缘子表面积（cm2） ≤1500 1500～2000 2000～2500 2500～4000用水量（ml) 300 400 500 600请使用烧杯等玻璃容器盛装溶剂，严禁使用金属容器。金属容器会严重影响测量结果。

<甘孜>天正华意电气设备有限公司

甘孜绝缘子盐密度测试仪 擦拭取样绝缘子取样选择：普通悬式绝缘子串选取上数第2片、中间1片、下数第2片。将三片测量的结果求平均值作为测量结果。擦拭方法：单手戴上一次性乳胶手套，取一片纱巾放在溶剂（蒸馏水）中浸湿。用湿纱巾将单片绝缘子的上下表面擦拭干净，将污秽物连同纱巾放入水中搅拌溶解。在擦拭绝缘子表面时不要流失水分。补充：取样污秽物的成分分为两类，一类为可溶解物质称为盐，另一类为非可溶物质称为灰。盐溶解于水后成为导电离子，仪器通过离子浓度来衡量ESDD。灰在水中为悬着物和沉降物，没有导电性，不影响ESDD测量结果。测量盐密度ESDD请使用本仪器，测量灰密度NSDD请使用绝缘子灰密度测试仪（成套装置）。4.2.3测试根据实际溶液体积和绝缘子表面积修改相关参数。将电极头浸入被测溶液中，即可读取盐密度ESDD、溶液电导率、溶液温度、污秽等级、统一爬电比距等结果。补充：标配电极常数K＝1.0的电极，用于绝缘子盐密度ESDD的测量。当使用盐密仪用作其它用途，如测量工业废水的电导率，且测量范围在10000～100000us/cm，应换用电极常数K＝10的铂黑电极。如测量特殊化学溶剂的电导率，其范围在1～50us/cm，且需要高测量精度时应换用电极常数K＝0.1的铂电极。K＝10和K＝0.1的电极不是标配电极，如需要请在购置时配置。

<甘孜>天正华意电气设备有限公司 2023已更新(今日/研究)2023已更新(今日/批发)
<甘孜>天正华意电气设备有限公司

甘孜绝缘子盐密度测试仪功能说明5.1主界面按键详解:开始测量 进入测量界面参数设置 进入参数设置界面查看记录 进入查看记录界面本机信息 进入本机信息界面5.2 测量界面按下开始测量按键，仪器进入测量模式。如未插电极，仪器提示“请接入电极”。测试完成后按“保存结果”键保存结果或“打印结果”键打印。界面如下:数据详解：数据名称 测量值 单位 备注盐密度 自动减去基准值电导率 单位：微西门子每厘米温度 放置2分钟温度稳定污秽等级(Q/GDW 1 详见附录B。显示值以灰密度大于2mg/ cm2为前提。污秽等级 详见附录A。统一爬电比距 22~25 mm/KV 实际爬电比距大于此值为。按键详解:打印结果 将当前测试的结果直接打印出来保存结果 将当前测试的结果保存5.3 (1)参数界面(界面1)触屏按对应条目选择修改对象，字体背景色为黑色。按“更改参数设置”键进入修改状态(界面2)。参数设置完后选“恢复出厂”会设定成默认参数。注意参数一旦设定完成下次开机时参数即为设定值(不再是默认值除非恢复出厂)。参数详细说明:参数名称 默认值 取值范围 单位 备注溶液体积 实际用水量＞＝表面积＊0.2ml表面积 1450 100-9999 cm2 单片绝缘子上下总表面积基准值 0-实际值 原始溶液含盐量，修改时仪器首先会自动测量。电极常数 标注实际值 电极上标定的K值带电系数 带电与非带电ESDD的比值重置时间 标准时间 当前时间出错时可修改按键详解:更改参数设置 更改当前选中的对象参数恢复出厂

2023已更新(今日/研究)2023已更新(今日/批发)

甘孜绝缘子盐密度测试仪操作说明在进行绝缘子灰密度盐密度检测时，首先要使用蒸馏水对绝缘子进行清洗，然后使用清洗后的溶液进行灰密度盐密度测量，测量完成之后可保存或打印测试结果。使用排水功能将被测溶液排出并对仪器的检测口进行清洗。各项功能的具体操作步骤如下： 3.1配置溶液及擦拭绝缘子3.1.1配置溶液溶剂用量：标准普通型绝缘子每片用水量为300ml 。但是当被测绝缘子的表面积与普通绝缘子不同时，可参照下表，根据绝缘子表面积大小按比例适当增减用水量。绝缘子表面积与盐密测量用水量关系表绝缘子表面积请使用烧杯等玻璃容器盛装溶剂，严禁使用金属容器。金属容器会严重影响测量结果。擦拭取样绝缘子取样选择：普通悬式绝缘子串选取上数第2片、中间1片、下数第2片。将三片测量的结果求平均值作为测量结果。擦拭方法：单手戴上一次性乳胶手套，取一片纱巾放在溶剂（蒸馏水）中浸湿。用湿纱巾将单片绝缘子的上下表面擦拭干净，将污秽物连同纱巾放入水中搅拌溶解。在擦拭绝缘子表面时不要流失水分。补充：取样污秽物的成分分为两类，一类为可溶解物质称为盐，另一类为非可溶物质称为灰。盐溶解于水后成为导电离子，仪器通过离子浓度来衡量ESDD。灰在水中为悬着物和沉降物，没有导电性，不影响ESDD测量结果。

---
