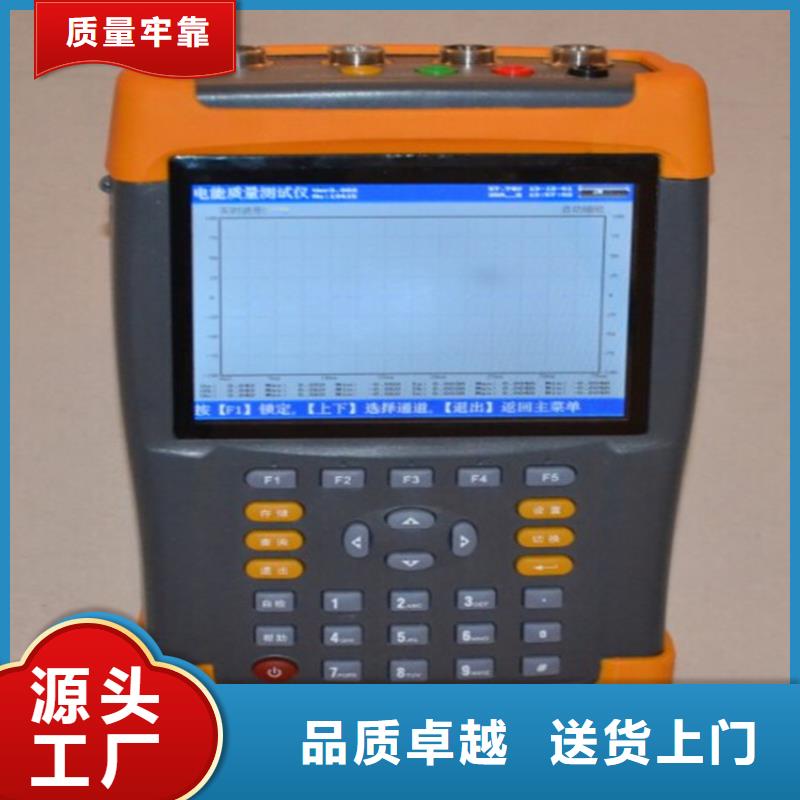

兰州电能质量分析仪 功能特点1.仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。2.可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。3.可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。4.电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。5.可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。7.所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。8.负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。9.电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。10.能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价11.可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；12.内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。13.仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。14.与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更、更迅速的处理。

<兰州>天正华意电气设备有限公司

兰州电能质量分析仪电压谐波分析部分1、测试目的本功能用来显示三路电压参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电压信号电能质量的好坏。2、测试方法具体接线如图十六所示：图十六、电压谐波测试接线图在本项目中同时接入三相电压信号。将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线（当PT二次采用三线制接法时将被测设备的B相电压接到仪器的Un端子，只用三根电压线即可）。接好线后进入“电压谐波”屏查看测量结果。（六）、电流谐波分析部分1、测试目的本功能用来显示三路电流参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电流信号电能质量的好坏。2、测试方法具体接线如图十七所示：图十七、电流谐波测试接线图在本项目中同时接入三路电流信号。用A、B、C三只钳形电流互感器分别来测量被测设备电流回路的A、B、C三相，（当被测设备为三相三线接线方式时只用到A、C两相的钳表）接好线后进入“电流谐波”屏查看测量结果。

智能型电能表现场校验仪实力厂家

兰州电能质量分析仪交流标准源的输出设置在主菜单界面，按 键后进入交流源输出界面。初始状态栏：100V档、5A挡、输出关闭（没有输出）、谐波关闭（无谐波输出）、接线Y型（三相四线）、闭环开启、U试验点。一般地，交流源的输出主要有3步：设置合适的档位、设置正确的接线方式、设置要输出的幅值。 步：设置合适的档位设置档位包括设置电压档位和设置电流档位，分别对应按键 和 。和 均为循环按键，每按键一次将自动轮切到下一档位状态。第二步：设置正确的接线方式接线方式主要指“Y型（三相四线）”和“V型（三相三线）”。设置接线方式的对应按键为 ，此键为循环按键。第三步：设置要输出的幅值此步根据需求设定交流源，包括输出的幅值、相位、频率以及是否含谐波等。设置输出的具体方法有试验点输出、常规按键输出、旋钮输出、批量编辑输出四种。5.6.2. 试验点输出方法：试验点输出指通过面板试验点键达到标准源一键输出的效果。此法快捷简便，对于常规试验点的输出非常有效。对于电压、电流，装置以档位百分比的形式给出了丰富的常用试验点；对于相位则给出了一、四象限的常用试验点。实例操作：假设当前已经选择了Y型（三相四线）、100V/5A档位。现需进行U＝100VI＝4A，φ＝60°情况下的有功测试。步，假设当前快捷键是“U试验点”，如果不是，按 切换到“U试验点”，再按快捷键“”将三相电压设置到“100V档” ＊ ，即100.000V。第二步，按 切换到“I试验点”，再按快捷键“80％”将三相电流设置到“5A档”＊ 80％，既4.0000A。第三步，按 切换到“PF试验点”，再按快捷键“/0.5L”将电压电流相角设置成60°。注意： 使用此法的前提是已经设置好了相应的档位状态。此法设置均针对所有相进行，不能单相控制。

兰州电能质量分析仪 同步表检定方法：选择同步表需要检定的项目，完成编号输入后，输入同步表的电压量程和频率。先选好“检定相目”，按下“检定”按键，看同步表的指针偏转是否正常，指示值是否正确。检定结果将由客户自己选择判定，然后保存。检定时用户可观察同步表同步指针是否指向同步点，如果有偏差，则利用按键板上的“、”调节键调节输出，将指针调整至同步点。当所有项目检定完毕后，的判断结果由检测人员选择，然后按“保存”键保存所有检定项目的检定数据。保存记录存放在“安装式指示仪表-记录查询”中。注意：检定“相位差”时，实际上是以A相相位为基准调节B相相位，看同步表是否可调；检定“压差”和“频差”时，B相为模拟市电端输出，A、C相为并网端输出；同时，请注意所检同步表的接线说明。

<兰州>天正华意电气设备有限公司
<兰州>天正华意电气设备有限公司 智能型电能表现场校验仪实力厂家

兰州电能质量分析仪交流标准源的输出设置在主菜单界面，按 键后进入交流源输出界面。初始状态栏：100V档、5A挡、输出关闭（没有输出）、谐波关闭（无谐波输出）、接线Y型（三相四线）、闭环开启、U试验点。一般地，交流源的输出主要有3步：设置合适的档位、设置正确的接线方式、设置要输出的幅值。 步：设置合适的档位设置档位包括设置电压档位和设置电流档位，分别对应按键 和 。和 均为循环按键，每按键一次将自动轮切到下一档位状态。第二步：设置正确的接线方式接线方式主要指“Y型（三相四线）”和“V型（三相三线）”。设置接线方式的对应按键为 ，此键为循环按键。第三步：设置要输出的幅值此步根据需求设定交流源，包括输出的幅值、相位、频率以及是否含谐波等。设置输出的具体方法有试验点输出、常规按键输出、旋钮输出、批量编辑输出四种。5.6.2. 试验点输出方法：试验点输出指通过面板试验点键达到标准源一键输出的效果。此法快捷简便，对于常规试验点的输出非常有效。对于电压、电流，装置以档位百分比的形式给出了丰富的常用试验点；对于相位则给出了一、四象限的常用试验点。实例操作：假设当前已经选择了Y型（三相四线）、100V/5A档位。现需进行U＝100VI＝4A，φ＝60°情况下的有功测试。步，假设当前快捷键是“U试验点”，如果不是，按 切换到“U试验点”，再按快捷键“”将三相电压设置到“100V档” ＊ ，即100.000V。第二步，按 切换到“I试验点”，再按快捷键“80％”将三相电流设置到“5A档”＊ 80％，既4.0000A。第三步，按 切换到“PF试验点”，再按快捷键“/0.5L”将电压电流相角设置成60°。注意： 使用此法的前提是已经设置好了相应的档位状态。此法设置均针对所有相进行，不能单相控制。

<兰州>天正华意电气设备有限公司 智能型电能表现场校验仪实力厂家

兰州电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

<兰州>天正华意电气设备有限公司 智能型电能表现场校验仪实力厂家

兰州电能质量分析仪 电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短甚至发生故障或烧毁。谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而供配电系统中的高次谐波问题对改善电能质量和确保电力系统、稳定、经济运行有着非常积极的意义。另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。当电网的电能质量被干扰或污染，达不到相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。

<兰州>天正华意电气设备有限公司

兰州电能质量分析仪 不平衡度测量部分1、测试目的本功能用来显示各分相电压幅值和3倍零序电压3U0、零序电压U0、正序电压U1、负序电压U2、电压不平衡度数值＃u；各分相电流幅值和3倍零序电流3I0、零序电流I0、正序电流I1、负序电流I2、电流不平衡度数值＃i。以此来评价电压、电流不平衡对供电质量的影响。2、测试方法具体接线方式按照图十八进行接线：图十八、不平衡度测试接线图用黄色导线联接被测设备的A相电压和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子；三只钳形电流互感器用来测量被测设备电流的A、B、C三相，接好线后进入“不平衡度”屏查看测量结果。六、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

<兰州>天正华意电气设备有限公司
智能型电能表现场校验仪实力厂家

兰州电能质量分析仪?主要功能与特点1)检定各类交直流指示仪表、工频和数字仪表、电能表等。?指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。?工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。?电能表：单相，三相四线和三相三线有功、无功电能表。2)输出的交流电压源，交流电流源，功率源均是高精度高稳定度的标准源、使用中无需加表监视，内部软件自校准。3)交流电压、电流能够输出2～31次谐波，谐波幅度0～40％任意可调，谐波相位可以任意设置。4)输出直流电压源、直流电流源均为高精度高稳定度标准源，使用中无需加表监视。5)数字移相相位调节细度为0.01°。6)可同时测量直流电压和电流。7)输出交流电压、电流实现闭环控制保证低漂移及年稳定度。8)各项输出采用动态负载，自动调整，使负载趋于恒定，降低负载调整率。9)自动故障检测，可显示出现故障部位。10)大容量的FLASH ROM，可存贮检定数据。11)提供以太网及RS232接口，可与PC机或笔记本电脑连接进行检定和进行报表档案管理。12)整机重量≤18公斤。
