娄底介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

<娄底>天正华意电气设备有限公司

娄底介质损耗测试仪测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图1测量原理图1.仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。控制面板：打印机、键盘、显示和通讯中转。变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。升压变压器：将变频电源输出升压到测量电压，无功输出2KVA/1分钟。标准电容器：内Cn，测量基准。Cn电流检测：用于检测内标准电容器电流，10μA～1A。输入电阻〈2Ω。Cx正接线电流检测：只用于正接线测量，10μA～1A。输入电阻〈2Ω。Cx反接线电流检测：只用于反接线测量，10μA～1A。输入电阻〈2Ω。反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。隔离电压20KV。2.工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。

液体电阻率测试仪娄底

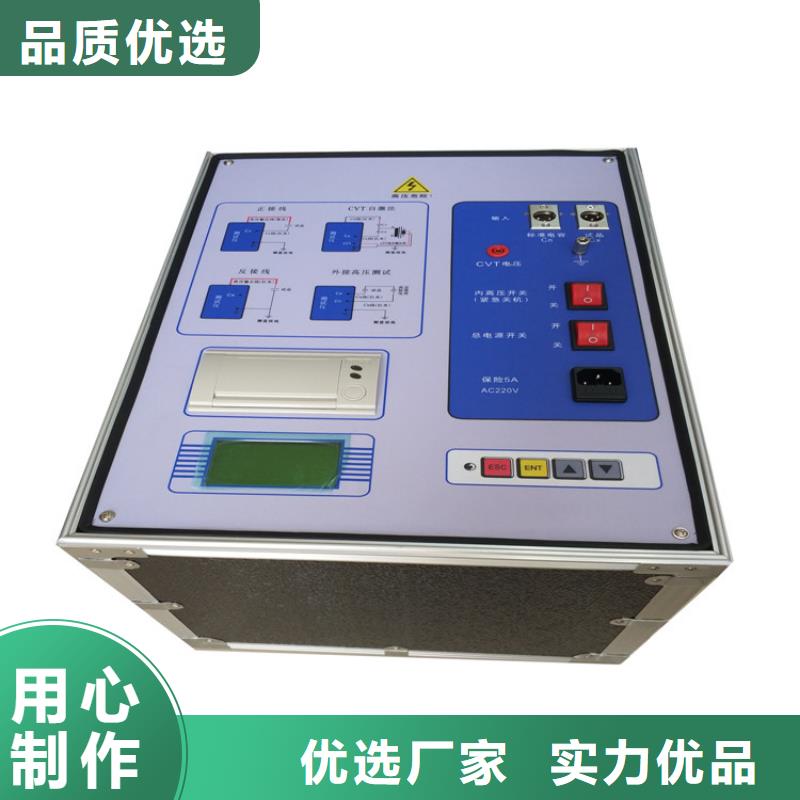

娄底介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

娄底介质损耗测试仪温度信号线置于油杯中心部位的插孔内；2、将地线与设备连接完好，接通电源线，打开电源开关，设备会自动进入主界面如图3，图33.做试验之前，先要将油样注入测试油杯内，油杯有两个口，一个（粗）是注油口，一个（细）是液位管，用于显示液面的高度，我们在注油之前应打开主界面中的漏油开关，让被测油样将油杯进行一下冲洗，点开漏油开关，开关前面会显示√，将待测油样缓慢导入油杯，油样会自动由排液管流出，当清洗完毕后点击漏油开关，关闭排油系统，当油样进液口和液位管高度持平时即可。4、在图3 界面下，按试验条件键，设备进入下一级菜单如图4；图45、在图4界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出一个小键盘，如图5，在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在是和否之间切换。设定好后点击确定即可回到图3主界面。图56、在图3界面下，点击空杯测试进入图6，空杯测试主要是对油杯注油前的干净程度和装配进行验证，可以选择介质损耗因数和相对电容率及体积电阻率，点击测试项目前面的光标即可选择测试还是不测试。空杯介损值越小越好，在图6中选择完测试项目后点击确定后即可进入图7，图7中设备可以在设定的90℃进行测量，也可以点击立即测试，在当时温度下测量。图6图77、空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。

<娄底>天正华意电气设备有限公司
<娄底>天正华意电气设备有限公司 液体电阻率测试仪娄底

娄底介质损耗测试仪然后可以点击“参数设置”进去设置菜单选择“CVT同时测试”（如图5—10）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—11）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—12）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT同时测试注意: 外屏蔽应接地，可以不悬空，允许放置地上使用，仪器软件对测试线分布参数进行了修正。注意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.4、CVT变比测试首先根据相应的接线提示接好仪器外部的连线， 进入CVT测试菜单在参数设置中选择“CVT变比测试”然后返回开始测试界面（如图5—13），长按“启动测试”开始测量（如图5—14），测试完成后自动显示测试结果（如图5—15）。测试结果自动保存，可点击 “打印”按钮打印本次测试结果。 5—165.5、正反同测首先根据相应的接线提示接好仪器外部的连线， 进入正反同测菜单，在参数设置中选择设置需要测试的高压电压，然后保存返回（如图5—16），长按“启动测试”开始测量，测试完成后自动显示测试结果（如图5—17）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。

<娄底>天正华意电气设备有限公司 液体电阻率测试仪娄底

娄底介质损耗测试仪菜单操作详细说明?时间设置附属菜单-1?数据管理附属菜单-2附说明：时间、日期为该数据组测试时的实时时间；测试项目的设定在“参数设定”中设置。?数据管理附属菜单附属菜单-3附说明：HV为测试电压，Tt为测试时的温度状态。?参数设定附属 附属菜单-4附说明：1)预设温度设置方法：该设置项一般设置为“90℃”，温度100℃；直接点击“90℃”文字上，按“↑、↓”进行温度设置。用途：于“加热测试时”，加热到设定预设温度时，停止加热，然后恒温；于“自动测试”时，当温度加热到预设温度时，设备将进行自动测试。2)恒温条件设置方法：该设置项一般设置为“外电极”，直接点击“外电极”或其它条件文字上，按“↑、↓”进行恒温条件切换。用途：这是基于预设温度下的另一外加条件，此条件分：外电极、内电极及平均温三种；外电极：该电极为加压极上的温度，为为接近油温的温度；内电极：该电极为测试极上的温度；平均温：该温度是内、外电极的两组温度的平均值。

<娄底>天正华意电气设备有限公司 液体电阻率测试仪娄底

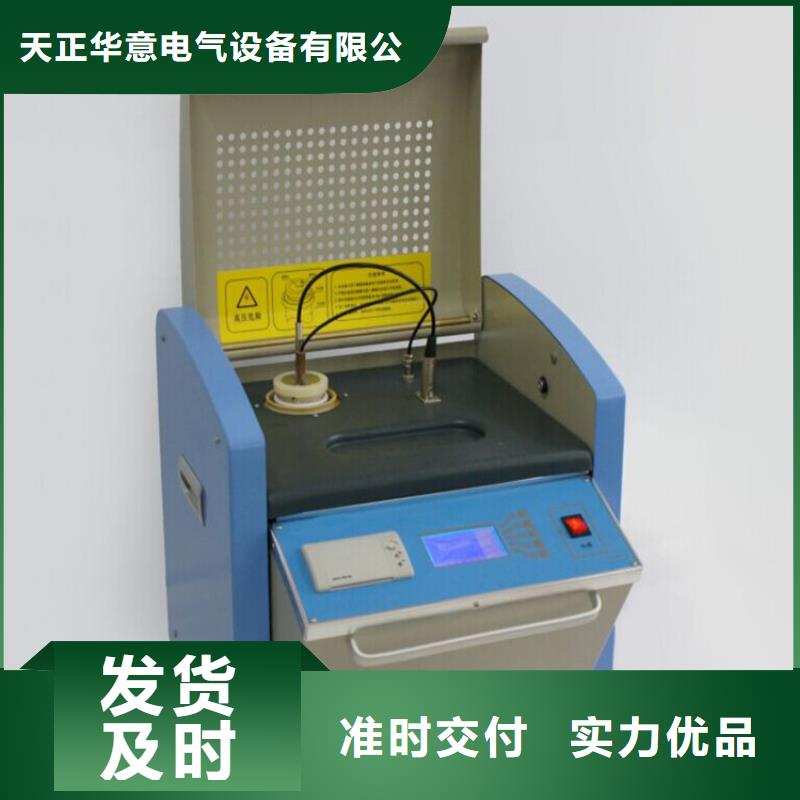

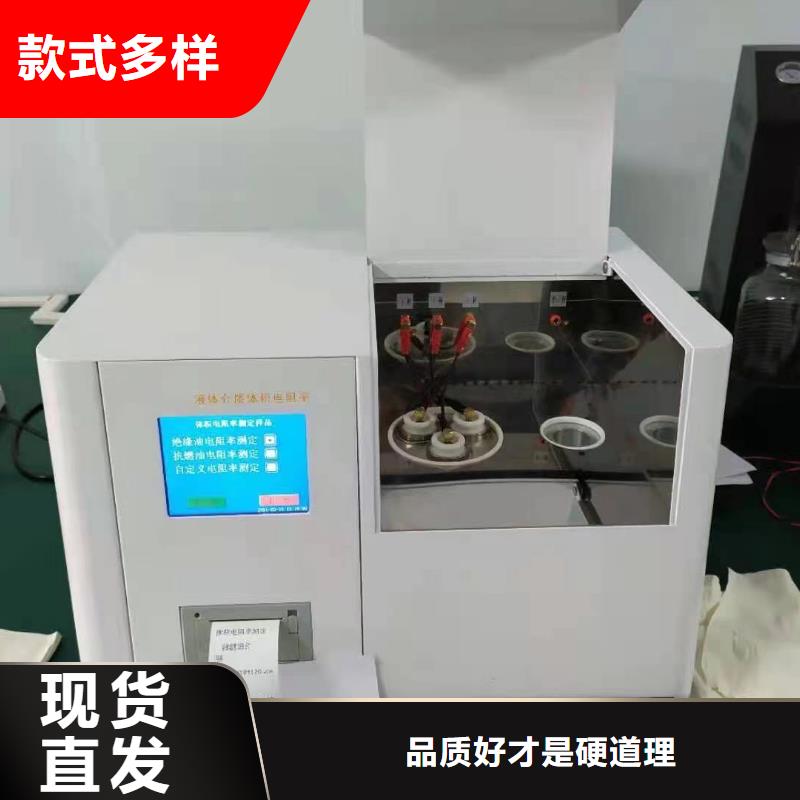

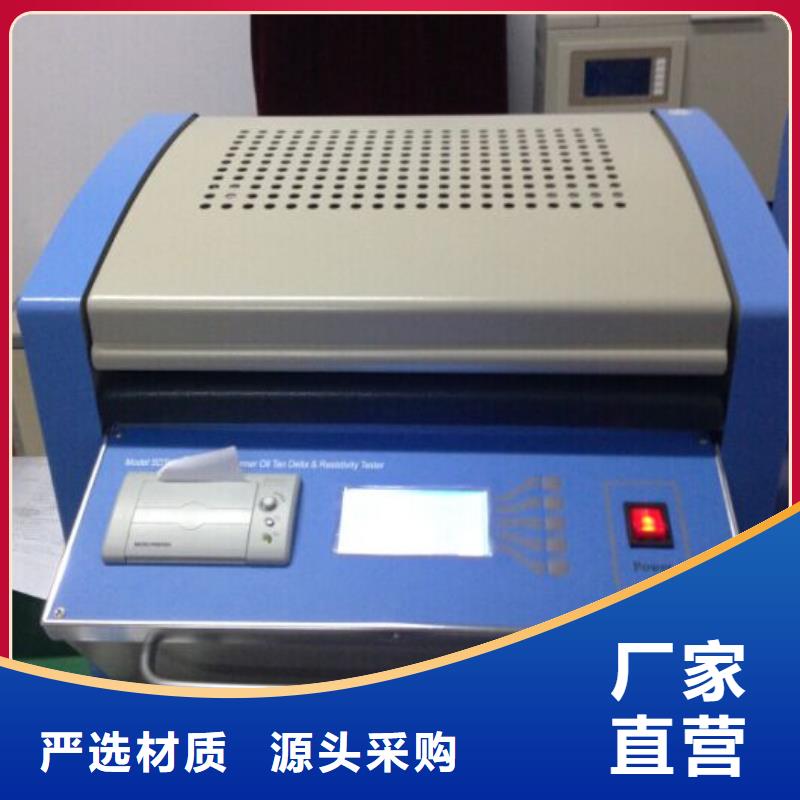

娄底介质损耗测试仪概述绝缘油体积电阻率测试仪是依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造的高精密一体化检测仪器。主要用于绝缘油等液体绝缘介质的直流电阻率的测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。该仪器应用先进的测控技术全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。先进的测量原理和高度数字化技术，使您的工作变得更加轻松、便捷。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。二、仪器特点1. 高度自动化，升温、测量介损 、测量电阻率可一次完成；2. 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响；3、仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。4、采用先进的DSP和FFT技术，确保数据稳定、准确、可靠。5、内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。6、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。7、具有开盖断高压，油杯高低压电极短路等温馨提示，隐患，确保操作人员的人身和设备的正常运行。8、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。9、自动存储测量数据，可存储100组测量数据。10. 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的计算。

<娄底>天正华意电气设备有限公司

娄底介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

<娄底>天正华意电气设备有限公司
液体电阻率测试仪娄底

娄底介质损耗测试仪概述绝缘油体积电阻率测试仪是依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造的高精密一体化检测仪器。主要用于绝缘油等液体绝缘介质的直流电阻率的测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。该仪器应用先进的测控技术全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。先进的测量原理和高度数字化技术，使您的工作变得更加轻松、便捷。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。二、仪器特点1. 高度自动化，升温、测量介损 、测量电阻率可一次完成；2. 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响；3、仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。4、采用先进的DSP和FFT技术，确保数据稳定、准确、可靠。5、内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。6、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。7、具有开盖断高压，油杯高低压电极短路等温馨提示，隐患，确保操作人员的人身和设备的正常运行。8、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。9、自动存储测量数据，可存储100组测量数据。10. 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的计算。
