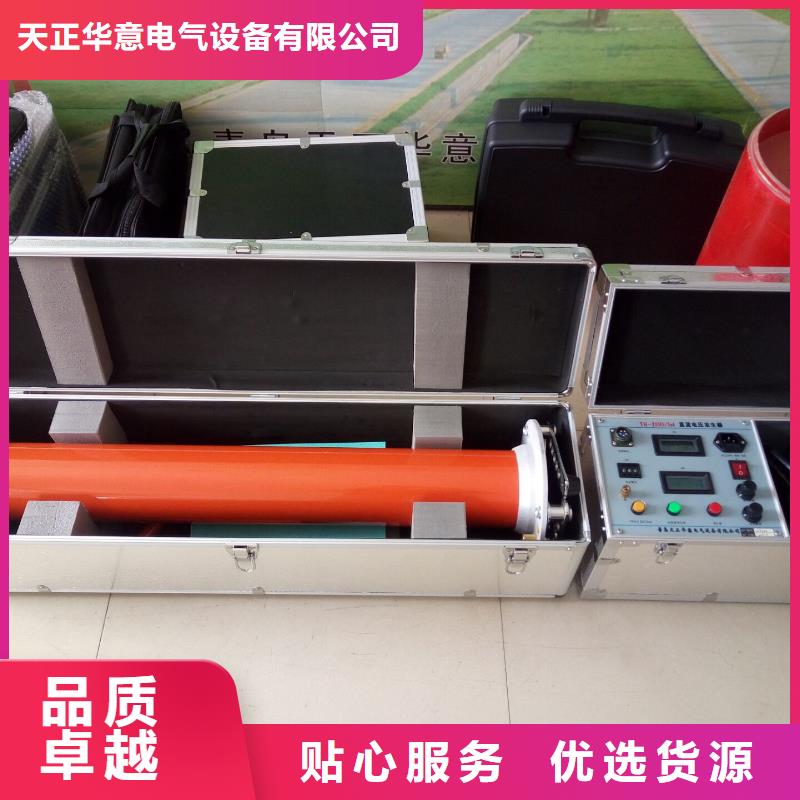

吕梁直流高压发生器应用范围系列直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。是青岛天正华意电气设备有限公司主要生产高压设备技术特点１、机箱采用国际通用型机箱，立卧两用。２、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。3、测试功能强大、遥信、遥测测试功能；站内、站间SOE测试功能；GPS对时模块可实现对综自系统遥信、遥测响应时间的测试，PPS误差测试4、采用电压大反馈，输出电压稳定度高，纹波系数小≤1％。5、 全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压电流误差1％±1个字。6、 升压电位器零起升压。7、 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度≤1％。8、 过压保护采用拔码设定，一目了然，误差±1％。

吕梁系列干式实验变压器

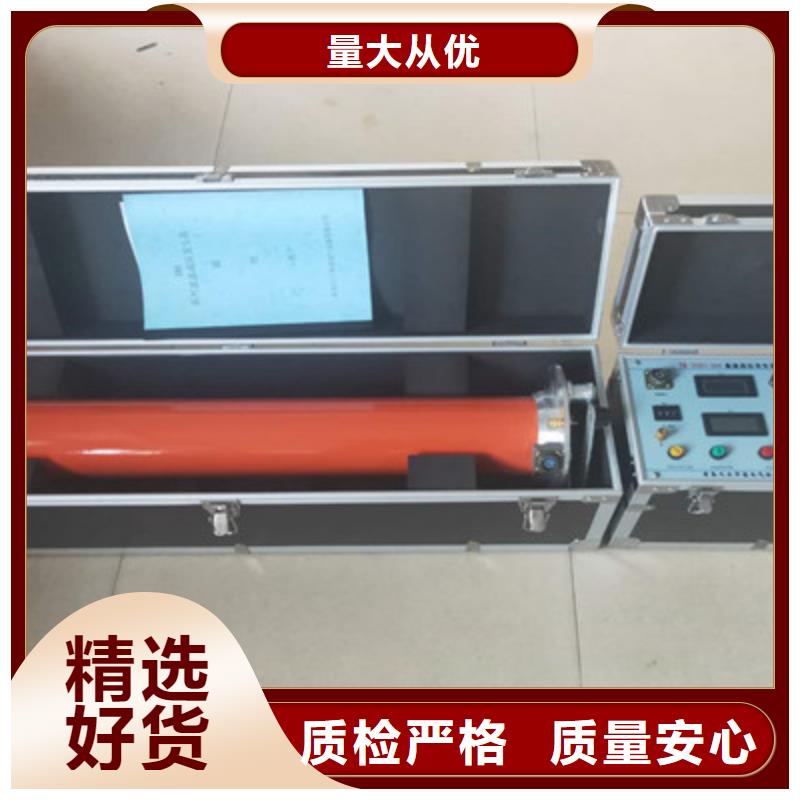

吕梁直流高压发生器当被试电路击穿导致高压输出过载时此灯闪亮。需要关闭电源，重新启动。“冲击高压输出”插座——此高压插座可直接输出仪器设定的直流高压并加到被测电缆的故障相端头。四、注意事项：1、使用前，直流高压一体化发生器必须可靠接系统地。2、开机时必须将“电压调节”旋钮逆时针旋到小。3、“保护指示灯”亮时，必须将“电压调节”旋钮左旋至小，断开电源后重新启动。4、关机时，先将电压调节至小再关电源，“冲击高压选择”调到“0（放电）”位，。对电容器和被测电缆进行充分放电后再拆连接线。五、随机附件：1、高压线 一条2、接地线 条3、电源线 一条4、使用说明书 一份5、产品合格证

<吕梁>天正华意电气设备有限公司
吕梁系列干式实验变压器 <吕梁>天正华意电气设备有限公司

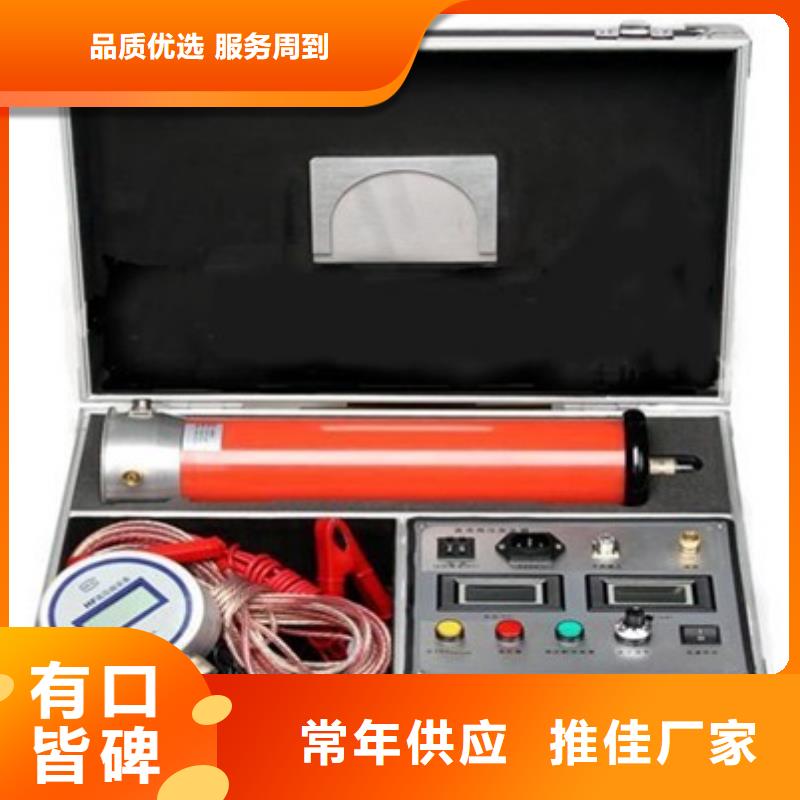

吕梁直流高压发生器也可作为电器设备的耐压试验装置。二、技术指标:1.直流高压输出： 35 KV2.冲击高压输出分10KV/20KV/30KV/35KV四档预先设置冲击高压: 0～35kv连续可调3. 内接储能电容: 2μF4. 冲击时间: 2～5秒5. 脉冲能量: 1225J6．输出电流：40mA7. 电压指示误差: ±2％8.电源电压:220VAC 50Hz9.环境温度:-10～＋50℃10.重量/体积 : 20kg / 380×260×260 mm三、仪器操作：首先熟悉仪器的面板结构，弄清楚各个开关旋钮的功能特征。器面板结构如下图所示： 需要特别说明的是：“冲击高压选择”——对于冲击高压的输出进行预选。旋钮指示的电压值代表机内放电球隙击穿的大约电压值（即加到被测故障电缆上的冲击高压值）。放电球间隙的击穿电压为35KV。当“冲击高压选择”旋钮置于“0（放电）”位时，放电球隙靠拢，并将储能电容器和被测电缆上的残余电压自动泄放（自动放电）。“电压调节”——当高压启动后，右旋此电位器，可以从“高压指示”电表的示值读出实际加到放电球隙两端的直流电压值。“高压启动”——高压启动按钮，只有在“电压调节”旋钮左旋到底时，按压此按钮方可启动高压，“电压调节”才能起到调压作用。“冲闪电流”电表——在进行冲击高压试验过程中，此电表指示对机内储能电容的一次恒流充电电流。“高压指示”电表——实时指示加到放电球隙两端的直流高压和球隙的击穿高压。“保护指示”灯——放电电路过载指示。

吕梁直流高压发生器操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。3.电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。

<吕梁>天正华意电气设备有限公司 吕梁系列干式实验变压器
<吕梁>天正华意电气设备有限公司

吕梁直流高压发生器也可作为电器设备的耐压试验装置。二、技术指标:1.直流高压输出： 35 KV2.冲击高压输出分10KV/20KV/30KV/35KV四档预先设置冲击高压: 0～35kv连续可调3. 内接储能电容: 2μF4. 冲击时间: 2～5秒5. 脉冲能量: 1225J6．输出电流：40mA7. 电压指示误差: ±2％8.电源电压:220VAC 50Hz9.环境温度:-10～＋50℃10.重量/体积 : 20kg / 380×260×260 mm三、仪器操作：首先熟悉仪器的面板结构，弄清楚各个开关旋钮的功能特征。器面板结构如下图所示： 需要特别说明的是：“冲击高压选择”——对于冲击高压的输出进行预选。旋钮指示的电压值代表机内放电球隙击穿的大约电压值（即加到被测故障电缆上的冲击高压值）。放电球间隙的击穿电压为35KV。当“冲击高压选择”旋钮置于“0（放电）”位时，放电球隙靠拢，并将储能电容器和被测电缆上的残余电压自动泄放（自动放电）。“电压调节”——当高压启动后，右旋此电位器，可以从“高压指示”电表的示值读出实际加到放电球隙两端的直流电压值。“高压启动”——高压启动按钮，只有在“电压调节”旋钮左旋到底时，按压此按钮方可启动高压，“电压调节”才能起到调压作用。“冲闪电流”电表——在进行冲击高压试验过程中，此电表指示对机内储能电容的一次恒流充电电流。“高压指示”电表——实时指示加到放电球隙两端的直流高压和球隙的击穿高压。“保护指示”灯——放电电路过载指示。

吕梁系列干式实验变压器

吕梁直流高压发生器操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。3.电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。

<吕梁>天正华意电气设备有限公司 吕梁系列干式实验变压器

吕梁直流高压发生器几种测量方法a.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io ＝Ⅰ1—I’b.当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)微安表接入试品CX高压侧接线图微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。

<吕梁>天正华意电气设备有限公司 吕梁系列干式实验变压器

吕梁直流高压发生器几种测量方法a.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io ＝Ⅰ1—I’b.当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)微安表接入试品CX高压侧接线图微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。

吕梁直流高压发生器系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤3％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。 ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 200/2 200/3 200/5 250/3 300/2 300/5额定电压(kV) 200 200 200 250 300 300额定电流(mA) 2 3 5 3 2 5额定功率(W) 400 600 1000 750 600 1500机箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍压重量(kg) 7.9 7.9 8.3 9 11 11.5倍压高度(mm) 970 970 970 1030 1250 1250电压测量精度 数显表 ±(1.5％读数±2个字)电流测量精度 数显表 ±(1.5％读数±2个字)波纹系数 ≤3％电压稳定度 随机波动，电源电压变化±10％时≤1％过载能力 空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式 间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力 被试品电容量无限制可用1.5倍的额定电流充电结构特点 环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点 高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.

<吕梁>天正华意电气设备有限公司 吕梁系列干式实验变压器

吕梁直流高压发生器 安 全 警 告 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，直接接上地线放电。数据管理在主监测界面时，按【向上】键或者【确定】键进入【数据管理】界面。包括直流报警信息、纹波报警信息、交流报警信息、系统参数设置、清空直流数据、清空纹波数据、清空交流数据、系统数据设置等子界面，如图7所示。图7 数据管理界面进入相应子界面可以进行对应数据管理操作，按【向上】或者【详细】键选择对应子界面，然后按【确定】键进入子界面。在直流报警信息、纹波报警信息和交流报警信息子界面里分别可以查询直流报警、纹波报警和交流报警历史数据。在系统参数设置界面可以对系统参数进行设置，在系统时间设置界面可以对日期和时间进行设置。在清空直流数据、清空纹波数据和清空交流数据子界面里分别可以对直流报警、纹波报警和交流报警历史信息进行，

<吕梁>天正华意电气设备有限公司 吕梁系列干式实验变压器

吕梁直流高压发生器 警告 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书（图4）所示一点接地。 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用放电棒放电，直接接上地线放电。直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤害。
