郴州电器综合试验台安装使用说明1、电机试验台安装接线说明①、操作台及强电控制柜外壳可靠接地。②、强电柜从顶端空气开关上端接入电机试验用工作电源，380V或660V或1140V，视被试电机额定电压选择.确定主回路电压后同时将强电柜中控制变压器原边电压连接成380V或660V或1140V.③、强电柜内部DZ47空气断路器上端引入单相220V电源，作为仪表及操作台仪器工作电源④、强电柜与操作台之间用三根6芯电缆线按对应线号连接可靠⑤、强电柜底部（交流接触器下端子）连接功率线（3＊50mm2）电缆到被试电机的UVW三个端子上，操作台内部ABC三组每相两个插头线分别对应插入试验台底部插孔，切不可将同相的两个插头插入不同相上去，G1插头连接到电机外壳上。，同时将三组测试线夹，接到被试电机的接线盒中的UVW端子上，同电机电源线（功率线）并接。2、操作程序及测试步骤①、确保接线可靠的情况下，合上强电柜内部的DZ47空气断路器，再关上强电柜门后合上强电柜上电机试验电源的空气开关，强电柜上方白色电源指示灯点亮。②、合上试验台电源的空气开关，送入220VAC电源，试验台总电源指示灯点亮，电脑自动开机。③、按下试验台总电源启动按钮打开试验台各仪器的电源，总电源启动按钮指示点亮，电参数仪显示当前三相试验电压值（电参数仪键切换）。

郴州电器综合试验台本试验台验收标准按招标文件所列技术标准及要求，及现行、行业、（原）铁道部有关标准和要求执行。5.我公司负责设计、制造、运输（至指定地点，含装卸、搬运就位）、安装调试（含基础修改、线路敷设）、验收交接、易损件的提供、人员培训、应用软件和数据库升级扩充、售后服务等，为交钥匙工程。报价包含上述内容，含税，开具增值税专用发票。地铁电器元件综合试验台技术方案5 试验系统原理说明图1 试验系统原理框图由图1原理框图看出三相电压其中一路经调压器将三相AC380V电源变成0-430V可调电压，送入升流器变成AC0-100A可调电流源给被试品提供试验所需电源；另一路三相电压经变压器将AC380V电压变成550V电压经整流后变成750V直流电压供给被试直流传感器、漏电流传感器、TH-III DC600V在线绝缘检测装置、直流开关、直接接触器提供试验电源；另提供DC0-150V直流电压给试验电压范围在（0-150V）范围内的直流传感器提供试验电源；仪表采集被试品的电流，电压信号与试验台标准传感器比较，取二个传感器的的值进行比较计算得出线性度：取直流源直流电流信号经漏电流传感器测试TH--III DC600V在线绝缘检测装置动作性。

<郴州>天正华意电气设备有限公司 郴州规格齐全的继电器综合试验台生产厂家
郴州规格齐全的继电器综合试验台生产厂家 <郴州>天正华意电气设备有限公司

郴州电器综合试验台系统具有实时、并行、动态监测（设计范围：50路检测点）继电器的测试电气性能指标；3、程序可控制测试继电器数量、试验次数、动作频率率、线圈电压、停机方式（停机方式：试验次数到达先前设置数值，自动打印电气性能报表，自动停止试验，声光报警；）等各种试验；4、程序可自动记载每组触点多达100次的失效记录，终在报表中体现；5、软件界面四、设备基本要求?环境温度：-5℃— 45℃；?相对湿度：≤85％RH；?动力电源：三相五线制：AC380V±10％；单 相：AC220V±10％；频 率：50HZ；气 源：压缩空气经干燥器处理后输入压力不少于0.6Mpa，压力波动范围： 10％；五、设备配件选购品牌序号设 备 名 称品牌或产地备 注1气动元件AirTAC/ SMC2光电开关OMRON/沪工3接近开关OMRON/沪工4指示灯、按钮、继电器施耐德/正泰5直线导轨上银/ THK6PLC及控制模块西门子7触摸屏威纶、台达8伺服电机及驱动器松下、台达9轴承NSK10开关电源明伟11振动台可由客户指定三位一体12高低温箱可由客户指定六、设备资料序号名 称份 数备注1设备操作说明书1如有其它增加项后补2易损件清单13U盘备份电子文档1七、验收条件A．设备的安装、调试设备到甲方后（下货），乙方负责以下工作：?和甲方共同检查设备包装箱是否完好无损，开箱检查设备是否完好，并与甲方按照装箱单清点货物是否齐全。?调整设备和调试工装，试加工产品并达到全部技术指标。

郴州电器综合试验台质量要求1.设备能够检测电器元件状态情况。2.质保期：本公司的质保期：验收合格并使用之日起1年。质保期内出现产品质量问题由我公司免费负责维修或更换不合标准产品，并承担因此造成的一切经济损失。5.质量保证期内，设备如出现故障，需派人现场处理的，中标人须在报修48小时内到达现场处理。五、其它要求1.本试验台是全新整套的、符合、行业、铁路总公司（原铁道部）有关质量标准、满足招标文件要求和项目使用性能要求的产品。2.本试验台满足招标文件所列的规格型号、技术标准和技术要求、配置等。3.本设备包括必备的易损件、备份测试软件、书面资料、电子版技术资料、出厂合格、说明书、装箱单、保修卡及完整的包装箱（合格证应包含制造厂名、产品名称、规格图号、标准代号、批号、检查人员印章等内容）。包装按及厂家标准，做好防护，包装物不需回送。由于厂家包装、运输不当造成的破损或其他质量问题影响使用的，一律无条件退换。

<郴州>天正华意电气设备有限公司 郴州规格齐全的继电器综合试验台生产厂家

郴州电器综合试验台安装使用说明1、电机试验台安装接线说明①、操作台及强电控制柜外壳可靠接地。②、强电柜从顶端空气开关上端接入电机试验用工作电源，380V或660V或1140V，视被试电机额定电压选择.确定主回路电压后同时将强电柜中控制变压器原边电压连接成380V或660V或1140V.③、强电柜内部DZ47空气断路器上端引入单相220V电源，作为仪表及操作台仪器工作电源④、强电柜与操作台之间用三根6芯电缆线按对应线号连接可靠⑤、强电柜底部（交流接触器下端子）连接功率线（3＊50mm2）电缆到被试电机的UVW三个端子上，操作台内部ABC三组每相两个插头线分别对应插入试验台底部插孔，切不可将同相的两个插头插入不同相上去，G1插头连接到电机外壳上。，同时将三组测试线夹，接到被试电机的接线盒中的UVW端子上，同电机电源线（功率线）并接。2、操作程序及测试步骤①、确保接线可靠的情况下，合上强电柜内部的DZ47空气断路器，再关上强电柜门后合上强电柜上电机试验电源的空气开关，强电柜上方白色电源指示灯点亮。②、合上试验台电源的空气开关，送入220VAC电源，试验台总电源指示灯点亮，电脑自动开机。③、按下试验台总电源启动按钮打开试验台各仪器的电源，总电源启动按钮指示点亮，电参数仪显示当前三相试验电压值（电参数仪键切换）。

<郴州>天正华意电气设备有限公司 郴州规格齐全的继电器综合试验台生产厂家
郴州规格齐全的继电器综合试验台生产厂家 <郴州>天正华意电气设备有限公司

郴州电器综合试验台、将试验台面板上的转换开关拨到自动位置。⑤、鼠标左键双击测试软件快捷方式 ，打开测试软件主界面如图1所示。图1 测试软件主界面⑥、选择“测试型号”，选择后可进行手动测试和自动测试。注意以下几点：(1).软件启动时可以自动定位仪器串口位置。要求是：在开启软件之前应首先开启仪器。如果打开软件时，仪器未打开，可先关闭软件，待开启仪器后再打开软件。也可手动点击子菜单中“设置串口”，打开界面如下，进行手动选择设置。图2 串口设置(2).选择适合当前电机的参数合格判断标准的“测试型号”，如需新建或修改则点击主界面上“”按钮。进行测试参数标准设置，保存并退出，如图3所示。图3 测试型号设置界面(3).编号产生规则。编号为：年＋月＋六位整数。就是记录当月的测试个数。编号自动增加，保证一个月内编号不重复。当到达新的一个月，六位数重新从零开始累加。a)软件开始测试后，注意以下两点：(1).如果选择了“手动测试”；将手动选择测试项目，点击软件主界面上的测试项目按钮后则一直处于测量状态，直到点击“”按钮。对于“电阻”和“匝间”项目，测试开始后对主项进行测试。如果需要调节绝缘电压，就点击“”按钮，进入绝缘测试状态，这时去调节电压，调整完成后，点击“复位”即可完成绝缘电压设置。

郴州电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、脉冲宽度、脉冲间隔、转换时间、回路电压、线圈压降等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 ±0.5％±2d2.直流电压，电流 ±0.5％±2d3.交流电压，电流 ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 ±10％±3d6.接点电阻 ±1％±3d7.接点齐度 0.001秒±1d以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。

<郴州>天正华意电气设备有限公司 郴州规格齐全的继电器综合试验台生产厂家

郴州电器综合试验台用户可对测试结果进行保存，点击测试界面上的“保存报表”即可将测试结果存储在电脑的任意位置。7.用户点击测试界面上的“数据”，可对测试数据进行。8.用户在以下界面中，可以使用管理员模式下，对操作员进行管理，可删除和增加用户。用户点击“用户切换”，可使不同的用户来登陆测试程序。9.用户点击“退出运行”，测试界面将返回电脑桌面，程序退出。九、注意事项：1.每次测试，测试盒上只能插一个被测继电器，严禁插两个继电器进行测试。2.测克计在长时间不用时，请将里面的电池取出，以防止电池流液，损坏测克计。3.测试台在三个月内没有使用时，是通电一次。4.如果测试过程种如有意外发生，请快速按下测试台面板上的“急停”按钮。5.测试台面板上的电源插座严禁接入大功率用电器。6.测试台上严禁放置水杯等物品，防止水流到测试台内部。十、备注：测试台在使用过程中如有疑问，请用户及时和我们取得联系，我们将竭诚为您服务。单位名称：青岛天正华意电气设备有限公司公司地址：青岛平度市李园街道办事处平安路2号电 ???话： .

<郴州>天正华意电气设备有限公司 郴州规格齐全的继电器综合试验台生产厂家
<郴州>天正华意电气设备有限公司

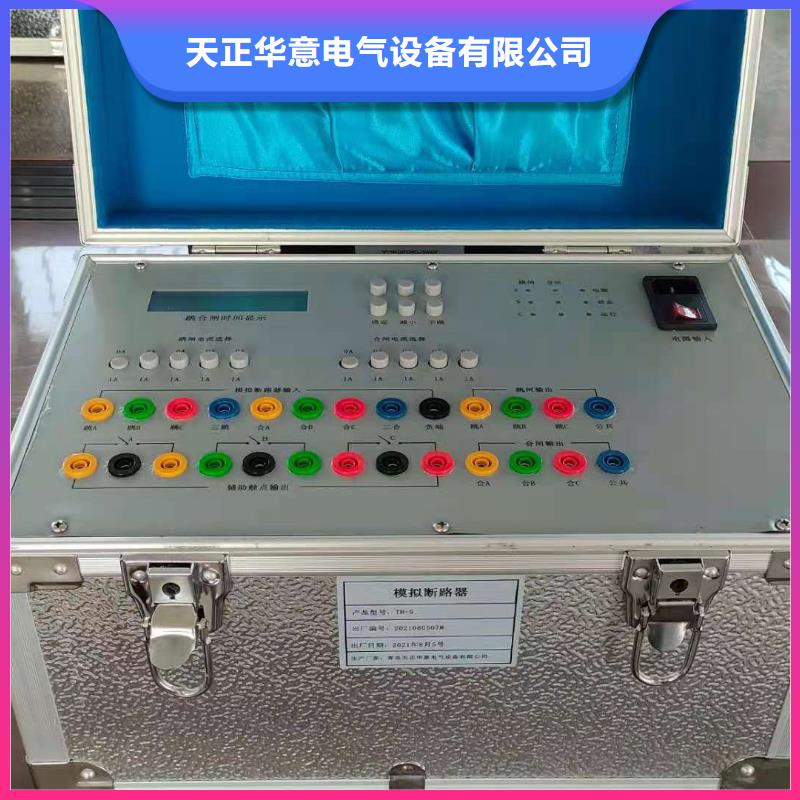

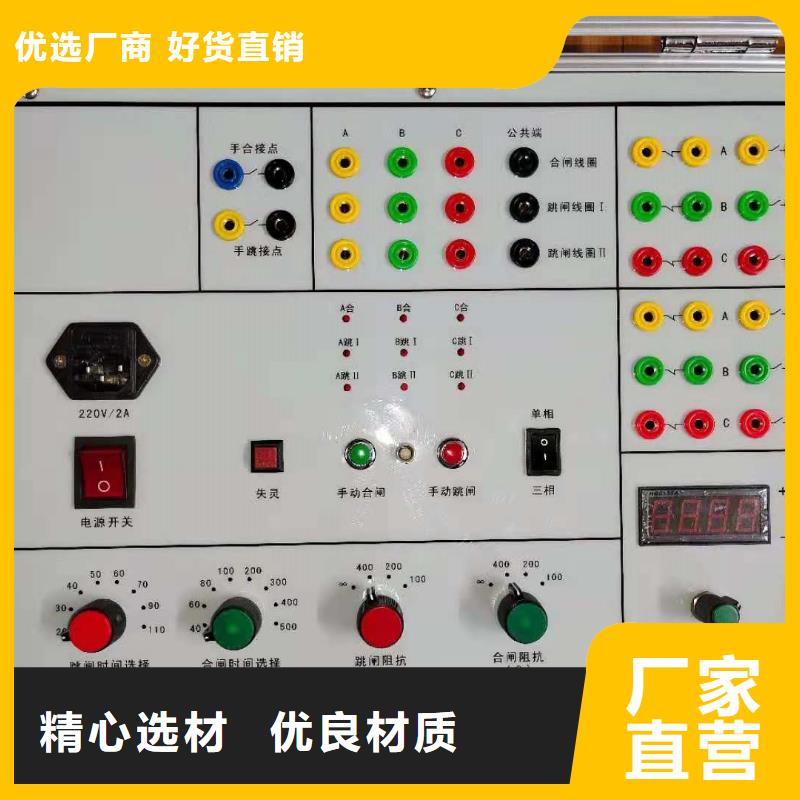

郴州电器综合试验台首先非常感谢您选择青岛天正华意电气设备有限公司的产品！我们将为您所购买的TH-II高压断路器磨合测试仪提供以下服务：○ 两年免费质保。注：人为损坏酌情处理。○ 本产品享受终生维修。○ 电话技术支持。 ▲ 在使用本产品之前请您核对您的产品装箱清单：1、TH-II高压断路器磨合测试仪主机 一台2、电源线 一根3、测试线（一端已焊接好） 一套4、说明书、保修卡、合格证 一套▲ 在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端不能短路。3、合分闸输出端不能串接电源。4、仪器内置可调电源为直流，当试品为交流时可使用外接电源，运行中请勿接通或断开外接电源。5、开关状态输入和辅助触点输入必须接空接点，不能外加电源。6、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器或接触器。

郴州规格齐全的继电器综合试验台生产厂家

郴州电器综合试验台质量要求1.设备能够检测电器元件状态情况。2.质保期：本公司的质保期：验收合格并使用之日起1年。质保期内出现产品质量问题由我公司免费负责维修或更换不合标准产品，并承担因此造成的一切经济损失。5.质量保证期内，设备如出现故障，需派人现场处理的，中标人须在报修48小时内到达现场处理。五、其它要求1.本试验台是全新整套的、符合、行业、铁路总公司（原铁道部）有关质量标准、满足招标文件要求和项目使用性能要求的产品。2.本试验台满足招标文件所列的规格型号、技术标准和技术要求、配置等。3.本设备包括必备的易损件、备份测试软件、书面资料、电子版技术资料、出厂合格、说明书、装箱单、保修卡及完整的包装箱（合格证应包含制造厂名、产品名称、规格图号、标准代号、批号、检查人员印章等内容）。包装按及厂家标准，做好防护，包装物不需回送。由于厂家包装、运输不当造成的破损或其他质量问题影响使用的，一律无条件退换。

<郴州>天正华意电气设备有限公司 郴州规格齐全的继电器综合试验台生产厂家 <郴州>天正华意电气设备有限公司

郴州电器综合试验台测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器，交流灯丝转换继电器动态继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）3.将测试盒用航空插头连接线盒测试台连接即可。4.打开电脑进入软件程序，选择测试继电器型号即可进行测试。 八、继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。

郴州规格齐全的继电器综合试验台生产厂家

郴州电器综合试验台 信号继电器智能综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有数据库管理系统，可对继电器进行到位管理、台账管理、测试数据查询、打印特性标签和条码等。

<郴州>天正华意电气设备有限公司 <郴州>天正华意电气设备有限公司

郴州电器综合试验台微型断路器”、“接触器”。根据要测试的项目，进行选择，进入类似如下面的测试界面。如图6-2-2所示：图 6-2-2测试界面主要分为：信息录入区、项目选择区、常用功能区、信息指示区、测试参数区和测试结果区。信息录入区：输入被测件的型号等信息，会在测试报表上体现出来。选定测试项目后，按对应项目后面的录入按钮即可弹出录入对话框进行信息录入。如图6-2-3所示：图 6-2-3项目选择区：根据被测件的种类以及想要测试的项目而选择。常用功能区：包括创建和查看报表、返回主界面以及关机。信息指示区：显示系统当前的状态以及提示用户试验时需要进行的必要操作。测试参数区：根据被测件的指标录入测试参数，切勿随意输入。测试结果区：测试完成后一切测试结果都显示在结果区。6.2.2、开始测试下面以普通继电器为例，介绍一下测试流程：首先：根据被测件的种类，选择要测试的种类以及测试项目。如图6-2-4所示：图 6-2-4然后：点击被测件型号框后的【选择】按钮进入型号设置界面（型号设置见6.2.3），根据所选的被测件的种类选择被测件的型号，检查参数设置区参数设置是否正确，并进行调整。

郴州电器综合试验台备注：测试台在使用过程中如有疑问，请用户及时和我们取得联系，我们将竭诚为您服务。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话： 、继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。3.当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。

<郴州>天正华意电气设备有限公司 郴州规格齐全的继电器综合试验台生产厂家

郴州电器综合试验台系统具有实时、并行、动态监测（设计范围：50路检测点）继电器的测试电气性能指标；3、程序可控制测试继电器数量、试验次数、动作频率率、线圈电压、停机方式（停机方式：试验次数到达先前设置数值，自动打印电气性能报表，自动停止试验，声光报警；）等各种试验；4、程序可自动记载每组触点多达100次的失效记录，终在报表中体现；5、软件界面四、设备基本要求?环境温度：-5℃— 45℃；?相对湿度：≤85％RH；?动力电源：三相五线制：AC380V±10％；单 相：AC220V±10％；频 率：50HZ；气 源：压缩空气经干燥器处理后输入压力不少于0.6Mpa，压力波动范围： 10％；五、设备配件选购品牌序号设 备 名 称品牌或产地备 注1气动元件AirTAC/ SMC2光电开关OMRON/沪工3接近开关OMRON/沪工4指示灯、按钮、继电器施耐德/正泰5直线导轨上银/ THK6PLC及控制模块西门子7触摸屏威纶、台达8伺服电机及驱动器松下、台达9轴承NSK10开关电源明伟11振动台可由客户指定三位一体12高低温箱可由客户指定六、设备资料序号名 称份 数备注1设备操作说明书1如有其它增加项后补2易损件清单13U盘备份电子文档1七、验收条件A．设备的安装、调试设备到甲方后（下货），乙方负责以下工作：?和甲方共同检查设备包装箱是否完好无损，开箱检查设备是否完好，并与甲方按照装箱单清点货物是否齐全。?调整设备和调试工装，试加工产品并达到全部技术指标。

<郴州>天正华意电气设备有限公司

郴州电器综合试验台、将试验台面板上的转换开关拨到自动位置。⑤、鼠标左键双击测试软件快捷方式 ，打开测试软件主界面如图1所示。图1 测试软件主界面⑥、选择“测试型号”，选择后可进行手动测试和自动测试。注意以下几点：(1).软件启动时可以自动定位仪器串口位置。要求是：在开启软件之前应首先开启仪器。如果打开软件时，仪器未打开，可先关闭软件，待开启仪器后再打开软件。也可手动点击子菜单中“设置串口”，打开界面如下，进行手动选择设置。图2 串口设置(2).选择适合当前电机的参数合格判断标准的“测试型号”，如需新建或修改则点击主界面上“”按钮。进行测试参数标准设置，保存并退出，如图3所示。图3 测试型号设置界面(3).编号产生规则。编号为：年＋月＋六位整数。就是记录当月的测试个数。编号自动增加，保证一个月内编号不重复。当到达新的一个月，六位数重新从零开始累加。a)软件开始测试后，注意以下两点：(1).如果选择了“手动测试”；将手动选择测试项目，点击软件主界面上的测试项目按钮后则一直处于测量状态，直到点击“”按钮。对于“电阻”和“匝间”项目，测试开始后对主项进行测试。如果需要调节绝缘电压，就点击“”按钮，进入绝缘测试状态，这时去调节电压，调整完成后，点击“复位”即可完成绝缘电压设置。
