| 产品参数 | |
|---|---|
| 产品价格 | 1/个 |
| 发货期限 | 1 |
| 供货总量 | 1 |
| 运费说明 | 1 |

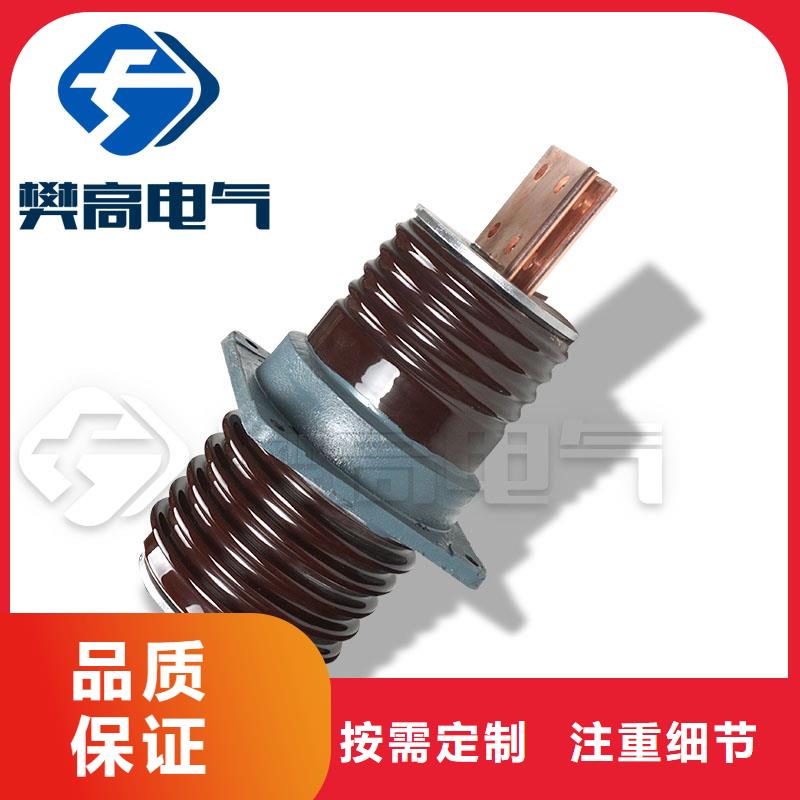

| 穿墙套管 | 高压 |
| 型号 | CMWD1-20/4000A |
樊高电气销售部(通辽市分公司)是集产品研发、设计、生产、销售于一体的的公司. 主要产品有 氧化锌避雷器，产品特点：价格有优势、制作精美，品质优良，可以更好的展示贵公司的产品。服务客户。企业经营方针为：良心品质、爱心价格。企业准则为：品质、品行、品德、品牌。
樊高电气销售部(通辽市分公司)创办以来，诚信经营，已发展成为立足 氧化锌避雷器市场，集生产、制作、销售为一体的 氧化锌避雷器厂家。公司制定了科学合理的管理服务体系，规范生产，诚信服务，为企业赢得了良好的信誉，获得了广大客户的一致好评！精良的生产设备、高端的人才优势、强大的技术后盾、先进的市场服务体系、完整的 氧化锌避雷器产业链条、创新的发展理念，使得我们能够实现全新的发展模式，以质为本、诚兼天下，企业必将走向更加辉煌的明天！
高压穿墙套管是供导电部分穿过墙壁或电气设备(如高压油开关、变压器、高压互感器等)箱壳，并使导电部分固定在相应部位的部件。安装高压穿墙套管应符合如下要求：
(1)穿墙套管水平安装时法兰在墙外侧；垂直安装则法兰在上方。
(2)穿墙套管中心距离，一般规定35kV为60em；10kV为45cm，如用于潮湿环境，应适当增大距离。
(3)进、出线双回路的穿墙套管为避免干扰，小距离应相距2m以上。
(4)穿墙套管引线至户外地面的高度应尽量满足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m时，必须装设固定围栏。
(5)穿墙套管应根据连接导线(母排)选用相同材质的导电杆，如材质不同，必须通过铜一铝过渡板连接。
(6j穿墙套管户外引线必须制作“U”形滴水弯头，如用绝缘导线，则要在“U”形弯头底部将绝缘切口以利泄水。
(7)穿墙套管一般宜固定在厚度为8～20mm钢板上，并使孔径大于套管嵌入部位5mm以上；固定板为混凝土板时， 厚度不得超过50mm，而且不得将法兰埋人混凝土或抹灰层内。
(8)对于额定电流在1500A以上的穿墙套管，不得装在混凝土板上。但装在钢板上时，由于钢为导磁体，当大电流通过套管导电杆，在钢板上形成闭合磁路，会产生很大的涡流、磁滞损耗而使钢板严重发热，将加速套管的绝缘介质老化。为此，可在钢板套管嵌入孔之间沿直径横向开出宽度为3～5mm的缝隙，将孔与孔之问在水平方向连通，然后再用非磁性材料(铜或不锈钢)填焊缝隙，以增加环绕套管磁路的磁阻，从而减少损耗发热，有效地延长套管的使用寿命。
高压穿墙套管是供导电部分穿过墙壁或电气设备(如高压油开关、变压器、高压互感器等)箱壳，并使导电部分固定在相应部位的部件。安装高压穿墙套管应符合如下要求：
(1)穿墙套管水平安装时法兰在墙外侧；垂直安装则法兰在上方。
(2)穿墙套管中心距离，一般规定35kV为60em；10kV为45cm，如用于潮湿环境，应适当增大距离。
(3)进、出线双回路的穿墙套管为避免干扰，小距离应相距2m以上。
(4)穿墙套管引线至户外地面的高度应尽量满足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m时，必须装设固定围栏。
(5)穿墙套管应根据连接导线(母排)选用相同材质的导电杆，如材质不同，必须通过铜一铝过渡板连接。
(6j穿墙套管户外引线必须制作“U”形滴水弯头，如用绝缘导线，则要在“U”形弯头底部将绝缘切口以利泄水。
(7)穿墙套管一般宜固定在厚度为8～20mm钢板上，并使孔径大于套管嵌入部位5mm以上；固定板为混凝土板时， 厚度不得超过50mm，而且不得将法兰埋人混凝土或抹灰层内。
(8)对于额定电流在1500A以上的穿墙套管，不得装在混凝土板上。但装在钢板上时，由于钢为导磁体，当大电流通过套管导电杆，在钢板上形成闭合磁路，会产生很大的涡流、磁滞损耗而使钢板严重发热，将加速套管的绝缘介质老化。为此，可在钢板套管嵌入孔之间沿直径横向开出宽度为3～5mm的缝隙，将孔与孔之问在水平方向连通，然后再用非磁性材料(铜或不锈钢)填焊缝隙，以增加环绕套管磁路的磁阻，从而减少损耗发热，有效地延长套管的使用寿命。
