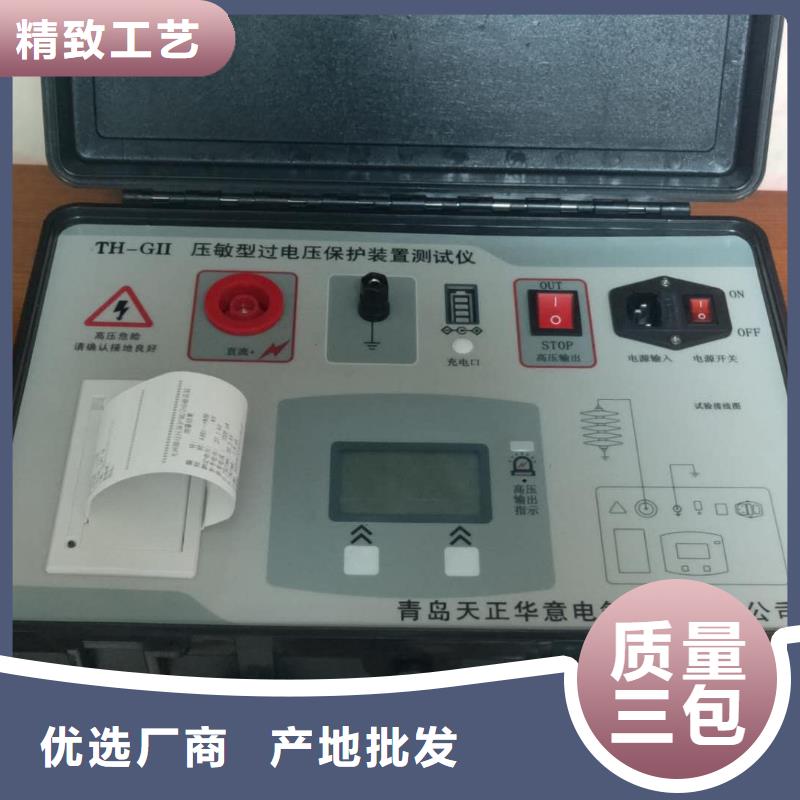

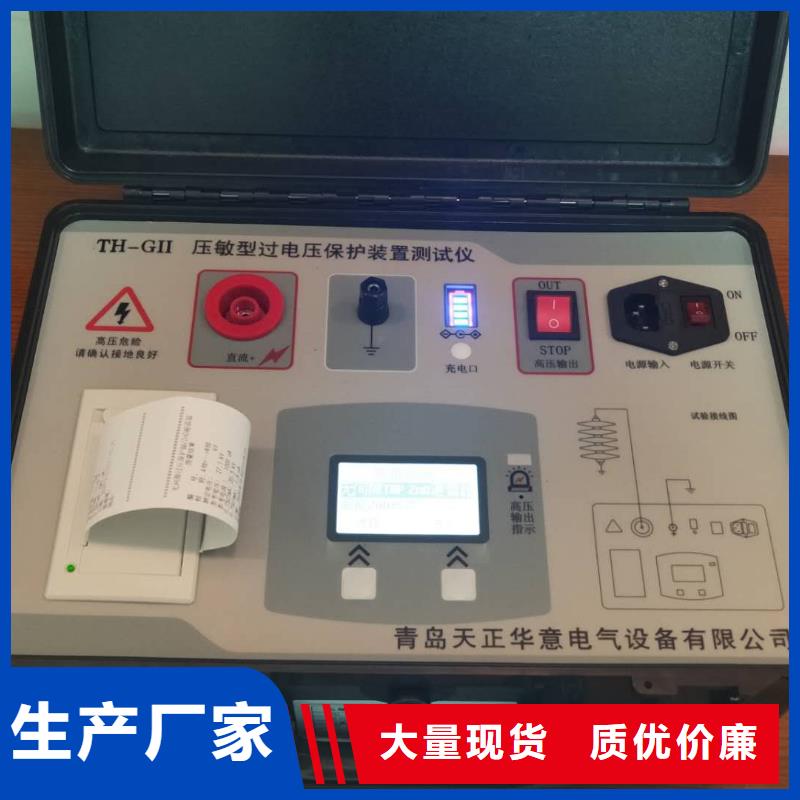

灭磁过电压测试仪交流耐压测量确认在“试验电压”选择页面按“进入”键进入“交流测量确认页面”，如图17所示。按“退出”键退出测量，返回“交流测量”页面。按“开始”键将输出工频高压，开始“交流耐压试验”。注意：1、在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压。2、开始测量前，应确认接线正确，接地良好，以免发生电击事故。3、10秒内无操作，仪器自动返回“交流测量”功能页面。4.5.3“交流耐压试验”页面在“交流测量确认”页面，按“开始”键后即进入“交流耐压”试验页面，开始输出交流高压，当输出电压达到设定电压值时，计时器开始60秒计时。如图18所示交流耐压电压29.97kV时间 07 秒打印退出图18 交流耐压试验4.5.4“交流耐压试验结果”页面如60秒交耐压试验通过，仪器会停止输出并显示图19页面，按“打印”键可打印试验结果。按“退出”返回功能页面。交流耐压电压29.96kV时间 60 秒打印退出图19交流试验通过如交流耐压试验未通过，会出现报错页面，如图时间设定”功能当菜单项在“时间设定”项时，按“进入”键将进入“时间设定”功能，显示页面如图21所示。 时间设定2015年1月1日00:00选择 修改图21 时间设定按“选择”键可在时间的各参数项间切换；按“修改”键可修改被选中的时间项目的数字，修改完成后按“选择”键保存当前设定时间并返回初页面。时间具有掉电运行功能，无需每次开机都重新设定。5现场使用注意事项1.测试前应保证被试品与高压断开2.测试前将仪器可靠接地3.检查试验接线无误后再开机4.测试时应注意：“高压输出”开关置于“OUT”方可输出高压，测试完毕应将“高压输出”置于“OFF”后，才能进行接换线操作。5.拆线时应先拆除试品端接线再拆除仪器端接线，接地线应 拆除。

灭磁过电压测试仪用 途本套设备适用于绝缘子、互感器、电容套管、电力变压器、高压架空线等电力设备的工频耐压及科学研究。使用条件使用条件：户内海拔高度不超过1000米环境温度：-25℃～+40℃相对湿度：≤90%（20℃）时地震烈度VII级无导电尘埃无火灾爆炸危险不含腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率<3%设有一可靠接地点，接地电阻小于0.5Ω遵循标准JB/T9641-1999 试验变压器GB/1电力变压器GB/T311.1-1997 高压输变电设备的绝缘与配合GB/T16927.1-1997 高电压试验技术 部分 一般试验要GB/T16927.2-199高电压试验技术 第二部分 测量系统GB7328-87变压器和电抗器的声级测量GB8749-1998 调压器的通用技术要求成套设备组成部份本套设备由工频试验变压器、手动控制台、柱式调压器、分压器、保护电阻、局放仪及一些附件组成。主 要 技 术 参 数一、THW-150/300工频无局放试验变压器额定输入电压380V，额定输入电流394A额定输出电压300kV，额定输出电流0.5A额定容量150kVA二、TH-J2000D 300KV/150KVA 电源控制台控制台工作电源220V，控制台设有手动升压，耐压自动计时，耐压计时结束后自动降压至零位，另外本控制台有调压器零位启动和过流、过压保护，控制线路详见控制台原理线路图。三、TYDGZ-150/0.38柱式调压器额定输入电压单相380V额定输入电流395A额定输出电压0～420V额定输出电流357A额定容量150kVA四、TRF-400/300电容分压器额定电压300kV高压臂电容400pF低压臂0.4uF五、GR300-0.5A/5KΩ保护电阻额定电流0.5A，阻值5KΩ六、LBQ-150/0.38滤波器额定电流：395A，额定容量：150kVA成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。
