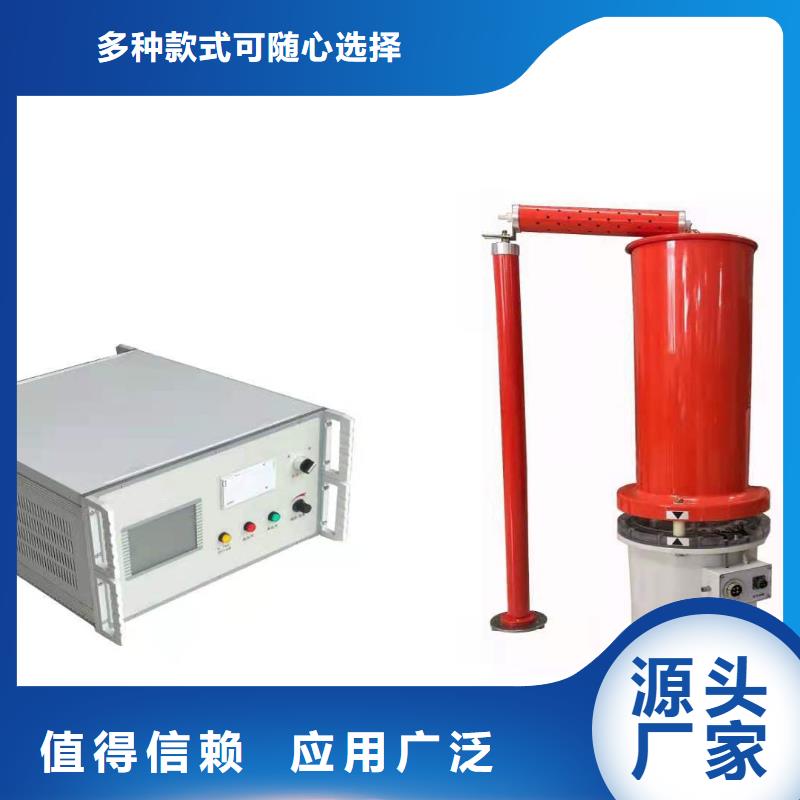

水内冷发电机通水直流耐压试验装置信息

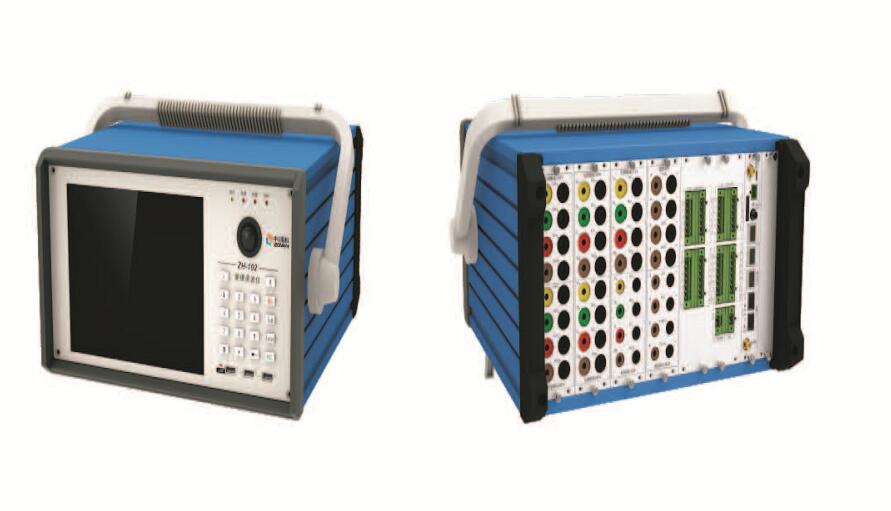

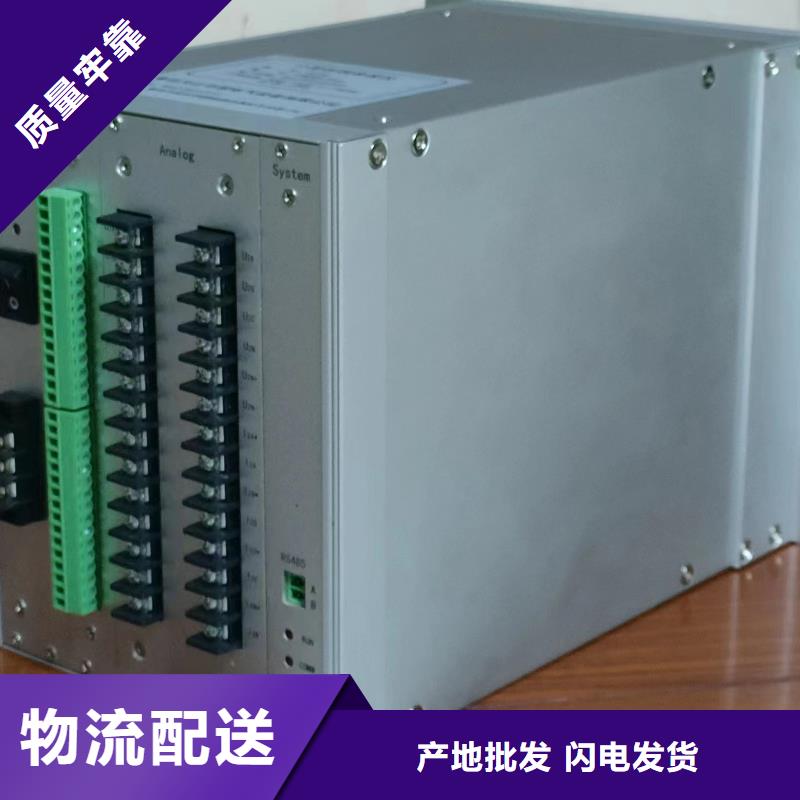

丹东录波仪便携式故障录波器多功能数据监录仪是以DSP、嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储、分析功能可视化的便携式装置。 基于DSP的先进数据处理能力， 实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。 采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、可靠地实现数据高级处理、传输、存储、显示功能，使人机界面流畅完美。 TH-608CDM便携式故障录波器提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。远程机通过局域网与连接，实现远程控制、数据共享、电气试验等功能。 主要功能包括： 故障录波：按用户预先定义的故障判据，TH-608CDM便携式故障录波器实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。 实时监测： 接入了16路开关量、32路模拟量。TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、有功、无功、零序、负序等），并可实时计算谐波、矢量图。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给远程机。 发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调节器阶跃试验、灭磁试验、零起升压试验、频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

<丹东>天正华意电气设备有限公司

丹东录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：1）试验程序切换2）仪器基本设置3）仪器使用帮助说明4）仪器软件升级接口5）系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序，其基本功能包括：1）试验环境设置2）试验数据采集3）试验数据分析4）试验结果展示5）试验报告生成6）试验数据和结果的存储，导出7）历史数据浏览8）试验报告二次加工典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1>生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点 不超过120000个

水内冷发电机通水直流耐压试验装置信息

丹东录波仪网络（TCP/IP）TCP/IP协议需要根据接入的局域网的具体要求设置。注意：更改录波仪的TCP/IP属性后，应关机，重新启动。6.3.模拟通道1.打开/关闭某个（些）模拟通道。运行时，录波仪跳过被关闭的通道，不进行采样、计算、显示、记录。关闭不使用的模拟通道，可以：?提高录波仪的可用采样频率。?减小故障记录，可以存储更多记录，并缩短记录上传时间。?使显示画面简洁清晰。2.选择模拟通道的单位符号。3.设定模拟通道额定值。4.设定模拟通道是否接有外部变换器。外部变换器指CT、PT、分流器等设备。通过设置变换器变比，使录波仪显示、记录接入参量的一次值。6.4.开关通道1.打开/关闭某个（些）开关通道。关闭开关通道，不能提高录波仪的可用采样频率。2.设定开关通道的外接逻辑。有“常开”、“常闭”两个选项。当选择“常闭”时，录波仪将实测的开关状态取反。6.5.故障记录格式当录波仪监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。记录内容如下图：

<丹东>天正华意电气设备有限公司 水内冷发电机通水直流耐压试验装置信息

丹东录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：1）试验程序切换2）仪器基本设置3）仪器使用帮助说明4）仪器软件升级接口5）系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序，其基本功能包括：1）试验环境设置2）试验数据采集3）试验数据分析4）试验结果展示5）试验报告生成6）试验数据和结果的存储，导出7）历史数据浏览8）试验报告二次加工典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1>生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点 不超过120000个

丹东录波仪二、运行准备2.1.PC机需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上处理器操作系统：Windows NT/2000/XP/Win7RAM : 2GB或以上显卡及显示器：1024×768/16bit色 1280×960以上串行口（可选）：标准RS-232C串行口网络接口：802.3 100M2.2.运行准备2.2.1.设备通讯运行前，需要配置PC机与录波仪的通讯选择项。由PMR程序的”通讯设置”按钮或TRIAL程序的”菜单\设置\通讯设置”进入。在此选择通讯方式。在此页设置串行通讯口的参数。“本机端口”，指的是PC机的端口。在此页输入录波仪的IP地址。录波仪的IP地址显示在状态条上。1、串行口（COM）使用随机附带的专用串行通讯线连接PC机和录波仪。分别在PC机和录波仪上选择所用的串行端口，并选择相同的波特率。波特率的选择取决于通信线路的长度，如不改变串口通讯线，则不必更改。更改录波仪的串口设置后，应重新启动。2、网络（TCP/IP）录波仪的IP地址可在其本机设置。在录波仪运行后，从其状态栏读取IP地址，并填入此对话框的“IP地址”一栏。建议使用随机附带的直联网络线连接PC机和录波仪；如果是跨地域联网，应基于对网络充分了解做出正确的设置，并应确认所使用的网络线、交换机等设备处于良好的运行状态。2.2.2.参量配置部分参量配置内容可以在录波仪上进行；使用PC机软件，可以进行全部设置。运行前，至少应设置：1．模拟通道：名称、代号，额定值、变比。2．开关量通道：名称、代号、接入逻辑。3．派生量：根据需要配置派生量。

水内冷发电机通水直流耐压试验装置信息

丹东录波仪特性和技术参数1.2.1 软件功能与特点仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析， 谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，Excel试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各种试验模板的试验参数17 简单方便的通道滤定方式18 使用U盘或移动硬盘等存储设备方便的导出试验数据19 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20 采用防抖动处理，避免用户错误操作

<丹东>天正华意电气设备有限公司

丹东录波仪、实时监测运行中，录波仪实时进行有效值、派生量计算，所以可以作为实时监测仪使用。并且录波仪可以作为其他设备的数据源，通过串行口或网络接口发送实时数据包。作为实时监测仪使用时，不影响录波仪的故障录波功能。 9.1.实时显示/列表按“菜单”键，选择弹出菜单的“实时显示/列表”。列表分2页显示模拟量、派生量有效值，以及开关量状态。用户可以选择每个页面显示的参量。画面刷新频率 1次/秒。F1：运行/暂停F2：切换显示页面F3：设置；选择每个页面选择的参量。9.2.实时显示/波形按“菜单”键，选择弹出菜单的“实时显示/波形”。此画面显示模拟量、开关量实时波形。此画面支持的操作：F1：运行/暂停。F2：保存当前数据到存储器。记录的类型用图标标记， 文件扩展名为“WVF”。在记录列表中，可以打开、删除记录。F3：选择模拟通道、开关通道。Tab：操作切换方向键：决定于当前的操作定义。画面横向为时间轴，中点为零点；纵向为幅值，由于各模拟量的额定值可能不同，为方便比较，纵轴采用标幺制，即为“实时值/额定值”。而光标对应处显示为有名值（实际值）。

丹东录波仪软件构成录波仪 PC软件，通过串行口或局域网连接录波仪仪器。PC软件包括以下程序：在线监测(PMR.EXE)：实时与录波仪通讯，显示模拟量有效值、开关量状态、故障记录状态。上传录波仪各种记录文件到本地硬盘。PMR.EXE可以完成录波仪全部的参数设置功能。虽然录波仪可以完成一部分设置功能，但是一些复杂的或需要汉字的输入的项目需要使用软件包进行，例如：通道类型、通道名称、代号、额定频率等。数据分析(WS.EXE)：PC机有更好的人机操作环境，可以使用WS.EXE对包括故障记录在内的各种记录文件作更详尽的分析，并且可以输出打印。电气试验(TRIAL.EXE)：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类试验、波形类试验功能用途广泛，可满足多种动态过程记录要求。程序也包含几种实时监测功能，如实时值列表、谐波分析、矢量图等。电气试验程序需要用网络线连接录波仪。如果录波仪当前的采样频率为100kHz，则在与“电气试验”联机后，录波仪禁止了“实时波形”功能。

水内冷发电机通水直流耐压试验装置信息

丹东录波仪二、运行准备2.1.PC机需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上处理器操作系统：Windows NT/2000/XP/Win7RAM : 2GB或以上显卡及显示器：1024×768/16bit色 1280×960以上串行口（可选）：标准RS-232C串行口网络接口：802.3 100M2.2.运行准备2.2.1.设备通讯运行前，需要配置PC机与录波仪的通讯选择项。由PMR程序的”通讯设置”按钮或TRIAL程序的”菜单\设置\通讯设置”进入。在此选择通讯方式。在此页设置串行通讯口的参数。“本机端口”，指的是PC机的端口。在此页输入录波仪的IP地址。录波仪的IP地址显示在状态条上。1、串行口（COM）使用随机附带的专用串行通讯线连接PC机和录波仪。分别在PC机和录波仪上选择所用的串行端口，并选择相同的波特率。波特率的选择取决于通信线路的长度，如不改变串口通讯线，则不必更改。更改录波仪的串口设置后，应重新启动。2、网络（TCP/IP）录波仪的IP地址可在其本机设置。在录波仪运行后，从其状态栏读取IP地址，并填入此对话框的“IP地址”一栏。建议使用随机附带的直联网络线连接PC机和录波仪；如果是跨地域联网，应基于对网络充分了解做出正确的设置，并应确认所使用的网络线、交换机等设备处于良好的运行状态。2.2.2.参量配置部分参量配置内容可以在录波仪上进行；使用PC机软件，可以进行全部设置。运行前，至少应设置：1．模拟通道：名称、代号，额定值、变比。2．开关量通道：名称、代号、接入逻辑。3．派生量：根据需要配置派生量。

---
