大同电缆故障探测仪无论噪声干扰如何变化，只要噪声不是连续的，此读数的出现率非常高。此读数即是故障点的距离。对计数屏上经常出现的无规律小读数，不必理会。随着探头接近故障点，其读数会逐渐减小。当稳定的读数变到小时，此处即为故障点位置。2、如果定点现场有连续的较大噪声，如电动机、鼓风机、排风扇、发电机、真空泵等发出的声音 ，将会导致数显失效，无论探头放置何处，数显屏总是出现零点几米（甚至0.1米）小数值。此时只能利用定点仪的声、电同步探测功能听测与数字屏刷新计数同步的地震波，用人的判断力去区分环境干扰噪声，以振动波的点去确定故障位置，不必去关心数显屏的读数。3、定位现场的电缆故障点位于埋地穿管之中。冲击放电时，在穿管的两个端口处声音，而在管子中央部位可能听不到声音，便有可能出现两管口有固定读数，而在其余地方（如管子中央部位或远离管口）仅显示满亮99.9米，此时便可根据两个稳定读数点的数值变化规律判断管中故障位置。只要挖出穿管，便可以用探头在管子上实施定位。此时的误差一般不会超过10㎝。4、若故障电缆位于电缆沟的排架上，且是封闭性故障（即电缆外皮未破，冲击放电时，故障点的闪络仅在芯线与外皮之间，外面看不到火花）。冲击放电时，在电缆本体上有长距离的较强振动，用声测法和同步定点法都无法确定振动的位置。此时的常规定点仪将完全失效，而数显同步定点仪便可发挥其特长了。只要将探头放置在具有强烈振动电缆本体上，数显屏将会在冲击闪络的同时记录下探头距故障点的距离，操作者便可很快根据距离指示数，将探头放置在故障点附近，寻找数显屏小读数所对应的位置，此位置便是的故障点。注意，有时会出现冲闪时电缆全线都有微小振动的现象，各处强度几乎一样，只是接头处可能声音稍大些。这是对电缆进行冲击放电时电缆出现的“电动机”效应，千万不要被此声音迷惑。故障点的振动声很大，与全线“电动机”效应振动的微小振动声音有明显差别。可以不必理会此种微小振动，径直去找明显的较大的振动波（故障点发出的）。单位名称：青岛天正华意电气设备有限公司

大同电缆故障探测仪工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。三、面板示意图四、技术参数1、数显距离：99.9米，小0.1米。2、粗测误差小于10％，定点误差小于0.1米。3、电磁通道增益≥110dB。4、电磁通道接收机灵敏度≤5μV。5、声音通道音频放大器增益≤120dB。6、工频抑制能力＞40dB。7、声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。

<大同>天正华意电气设备有限公司 架空线接地故障测试仪大同厂家价格
架空线接地故障测试仪大同厂家价格 <大同>天正华意电气设备有限公司

大同电缆故障探测仪 技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

<大同>天正华意电气设备有限公司 架空线接地故障测试仪大同厂家价格

大同电缆故障探测仪 测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。

<大同>天正华意电气设备有限公司 架空线接地故障测试仪大同厂家价格 架空线接地故障测试仪大同厂家价格 <大同>天正华意电气设备有限公司

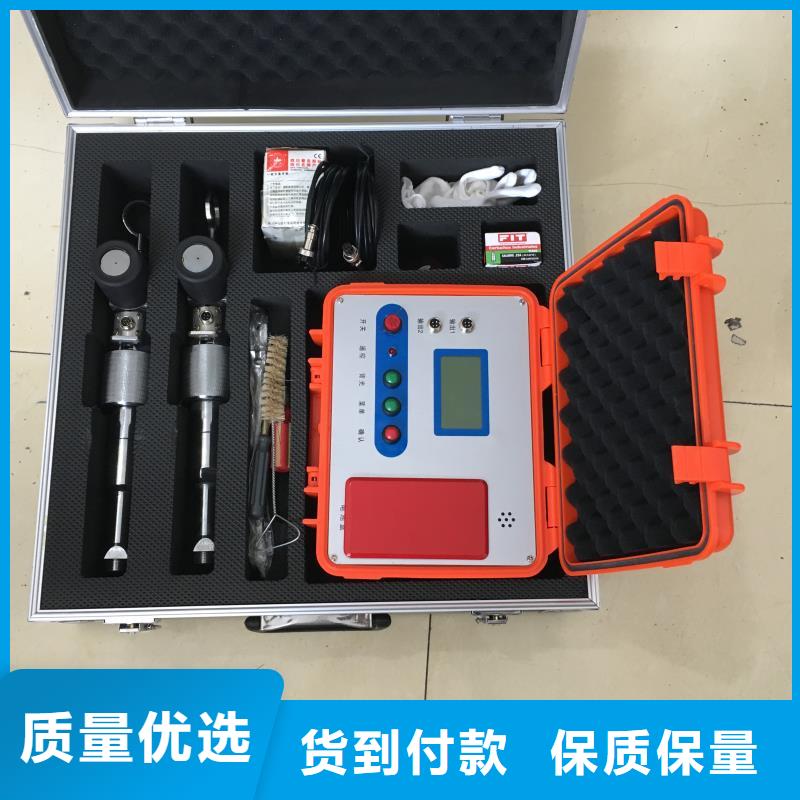

大同电缆故障探测仪操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）；第二步：用信号源（信号发生装置）向故障线路注入检测信号；第三步：用信号采集器和信号接收定位器根据二分法检测信号；第四步：确定故障点。三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：50W测量范围：0-80kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-100.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5

大同电缆故障探测仪 使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。第三章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

<大同>天正华意电气设备有限公司 架空线接地故障测试仪大同厂家价格 <大同>天正华意电气设备有限公司

大同电缆故障探测仪 电缆类型不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。按电缆类型键，屏幕出现电缆类型选择对话筐，有油浸纸型、不滴油型、交联乙烯、聚氯乙烯和未知类型5个选项，仪器初始值为油浸纸型，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型键”，弹出对话框，调整波速数值，达到选定值后按“OK”键。再按“电缆类型键”退出此项功能。波形速度300m/us?读数精度根据测量需要选取合适的档位。共分为8米/4米/2米/1米的测量精度，仪器初始值为2米。再按“读数精度”退出此项功能。?波形缩放由于波形数据量很大，每次采样后屏幕上显示的是局部的波形。为了观察波形细节，必须将波形缩放。按“波形缩放键”进入缩放功能，仪器提供3种压缩比例，分别为1、1/2、1/3，通过“左键《 或 右键 》”可对波形进行3种比例的循环压缩。通过屏幕右下角可以观察到压缩比例。再按“波形缩放键”，退出此功能。?滚屏显示波形扩展后需要分成多段显示，仪器自动显示段。若需要观测后续各段波形，应执行“滚屏”功能。按“滚屏显示键”，通过“左键《 或 右键 》”可对波形进行左右移动。再按“滚屏显示键”，退出此功能。?保存波形将屏幕上的显示内容存储于仪器中，可以存储20幅波形。?调出波形在屏幕上重现存储的波形。?电缆全长在“采样方法”子菜单中若执行“速度测量”，则菜单中的电缆类型变为电缆全长。按“全长键”，屏幕上弹出“电缆长度”输入对话筐，初始值为“0”米。输入电缆长度值后，按“OK键”。?延时设置触发时间，此功能一般不用。?定位用于确定测量的起点。执行“定位”键后，游标当前所处的位置即被确定为测试起点。通过 “左键《 或 右键 》”可对游标进行左右移动。?自动判距⒀按“自动判距键”，游标进行自动定位，显示屏左上方自动显示故障距离。?左键/右键(加/减)⑿ ⒁移动游标定位用时，每按“左键《 或 右键 》”一次，定位游标尺左/右移一个单位点（像素）；当连续按游标左/右键时，游标移动的速度加快，一次移动八个单位点。波形缩放、滚屏显示、波形移位进行选择时，按左键《 或 右键 》(加/减)。?采样键⒂当仪器处于低压脉冲法测量时，按下采样键后，屏幕的波形显示区能马上显示出发射脉冲和回波脉冲。红色波形为局部波形，蓝色波形为全局波形。当仪器处于高压闪络法测量时，按下采样键后，当有外部触发后，屏幕将显示高压闪络波，红色波形为局部波形，蓝色波形为全局波形。

大同电缆故障探测仪、内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的探测。9、工作电源：内置可充电池供电，连续工作时长＞12小时。10、功耗：≤0.7W五、原理简介1、本仪器由电磁波传感器，声波振动传感器，数据处理器，LED距离显示器及音频放大器五大部分组成。2、在进行冲击高压放电定点时，电磁传感器接收到由电缆辐射传来的电磁波后，送至数据处理器，经放大整形处理，启动内部的距离换算电路工作。当拾音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形，产生计数中断信号，让距离显示器显示终处理结果 (故障距离数)。并冻结显示数字，提供稳定观察。第二次冲击放电时重复上述过程并刷新上次显示数据。由于电磁波传播速度极快，远高于地表声波传播速度，根据电磁波与声波的传播时间差，利用公式I＝TV (I：距离，单位米； T：时间差单位秒； V：声波在地表层或电缆中的传播速度，XXX米/秒)，由数据处理电路换算出故障距离来。3、音频放大器可放大拾音传感器拾取的微弱地震波信号，由耳机监听其大小，配合显示屏数据定点。如果地震波太弱，形不成计数中断信号，距离显示器将自动发出中断信号使其满亮显示99.9米。六、仪器操作使用方法1、声音通道设置：仪器出厂时默认为全通。故障点冲击放电的声音频率，受声波传播介质和传播距离的影响非常大。声波传播速度越快，距离声源的距离越小，声波的高频衰减就越少。在实际现场中，坚硬覆土物（比如水泥、石板下）的声波传播速度快，声波高频成分多。而在沙滩或泥土的覆土物上，放电声音的高频成分被大大的衰减，声波低频成分居多。

<大同>天正华意电气设备有限公司 架空线接地故障测试仪大同厂家价格

大同电缆故障探测仪 分体式高压发生器接线如下图示：一体式高压发生器（选配）接线图：2）开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，仪器采样刷新一次，同时可调节中值、幅度旋钮配合采样，直到波形适合分析为止。再次点触采样键，此时采样键回复原色仪器停止采样。4）判读：按照闪络波的分析判读方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例5、多次脉冲法测试电缆的高阻故障距离1）接线： 首先，按要求完成多次脉冲法的接线；然后，用测试线将多次脉冲耦合单元与测距主机相连接。分体式高压发生器接线图示：一体化高压发生器（选配）接线图：2）开机：首先按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“低压脉冲”，并调整采集一个合适的低脉冲波形，在选择“三次脉冲”或“八次脉冲”；其次开启冲击高压并保证故障点放电充分。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点放一次电，仪器采样刷新，直到波形适合分析为止。反之，再次点触采样键。

<大同>天正华意电气设备有限公司

大同电缆故障探测仪 4、若故障电缆位于电缆沟的排架上，且是封闭性故障（即电缆外皮未破，冲击放电时，故障点的闪络仅在芯线与外皮之间，外面看不到火花）。冲击放电时，在电缆本体上有长距离的较强振动，用声测法和同步定点法都无法确定振动的位置。此时的常规定点仪将完全失效，而数显同步定点仪便可发挥其特长了。只要将探头放置在具有强烈振动电缆本体上，数显屏将会在冲击闪络的同时记录下探头距故障点的距离，操作者便可很快根据距离指示数，将探头放置在故障点附近，寻找数显屏小读数所对应的位置，此位置便是的故障点。注意，有时会出现冲闪时电缆全线都有微小振动的现象，各处强度几乎一样，只是接头处可能声音稍大些。这是对电缆进行冲击放电时电缆出现的“电动机”效应，千万不要被此声音迷惑。故障点的振动声很大，与全线“电动机”效应振动的微小振动声音有明显差别。可以不必理会此种微小振动，径直去找明显的较大的振动波（故障点发出的）。

<大同>天正华意电气设备有限公司 架空线接地故障测试仪大同厂家价格

大同电缆故障探测仪 仪器使用注意事项：1．在进行故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本电缆故障预定位测试主机的主要特点之一是无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。不足时(大约10％时)会有声音提示。在每次到现场测试电缆故障时，必须将测距主机的电池电压充足。电池电压充足以后可以保证正常工作2小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．由于仪器在冲击闪络（三次脉冲法）状态工作时，电缆地线到高压设备间的连接地线上将产生数千伏的瞬时高压，仪器的“中央控制单元”接地线时，一定要将仪器地线直接接到系统地上而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。4．仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。5.使用人员应具备高压设备操作常识，并接受本仪器使用培训。使用中应注意高压防护措施，定期对设备和高压部件检测维护。

架空线接地故障测试仪大同厂家价格 <大同>天正华意电气设备有限公司

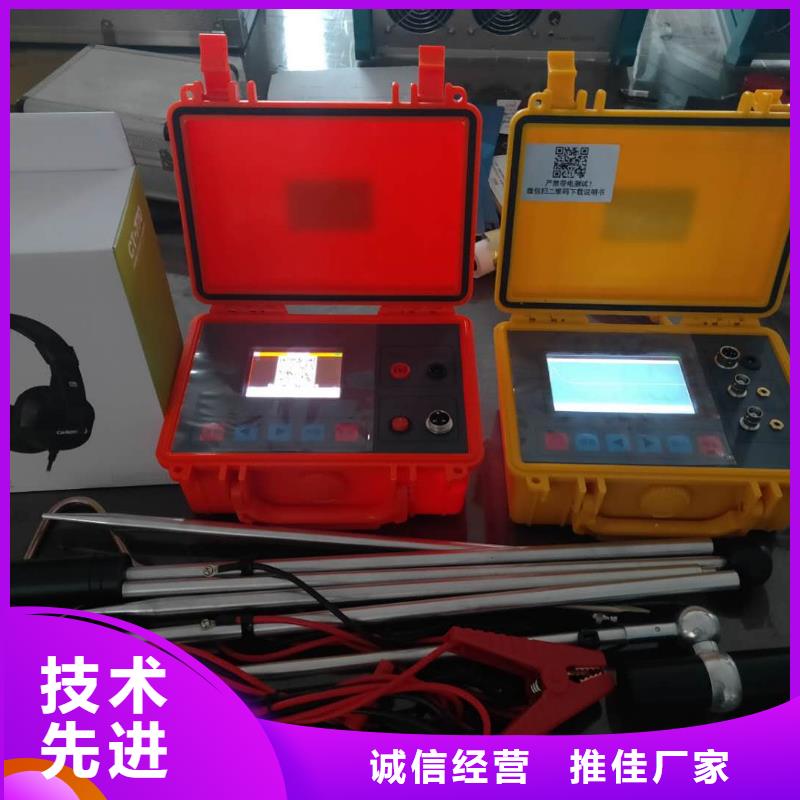

大同电缆故障探测仪TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH--2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!

<大同>天正华意电气设备有限公司

大同电缆故障探测仪 电缆类型不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。按电缆类型键，屏幕出现电缆类型选择对话筐，有油浸纸型、不滴油型、交联乙烯、聚氯乙烯和未知类型5个选项，仪器初始值为油浸纸型，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型键”，弹出对话框，调整波速数值，达到选定值后按“OK”键。再按“电缆类型键”退出此项功能。波形速度300m/us?读数精度根据测量需要选取合适的档位。共分为8米/4米/2米/1米的测量精度，仪器初始值为2米。再按“读数精度”退出此项功能。?波形缩放由于波形数据量很大，每次采样后屏幕上显示的是局部的波形。为了观察波形细节，必须将波形缩放。按“波形缩放键”进入缩放功能，仪器提供3种压缩比例，分别为1、1/2、1/3，通过“左键《 或 右键 》”可对波形进行3种比例的循环压缩。通过屏幕右下角可以观察到压缩比例。再按“波形缩放键”，退出此功能。?滚屏显示波形扩展后需要分成多段显示，仪器自动显示段。若需要观测后续各段波形，应执行“滚屏”功能。按“滚屏显示键”，通过“左键《 或 右键 》”可对波形进行左右移动。再按“滚屏显示键”，退出此功能。?保存波形将屏幕上的显示内容存储于仪器中，可以存储20幅波形。?调出波形在屏幕上重现存储的波形。?电缆全长在“采样方法”子菜单中若执行“速度测量”，则菜单中的电缆类型变为电缆全长。按“全长键”，屏幕上弹出“电缆长度”输入对话筐，初始值为“0”米。输入电缆长度值后，按“OK键”。?延时设置触发时间，此功能一般不用。?定位用于确定测量的起点。执行“定位”键后，游标当前所处的位置即被确定为测试起点。通过 “左键《 或 右键 》”可对游标进行左右移动。?自动判距⒀按“自动判距键”，游标进行自动定位，显示屏左上方自动显示故障距离。?左键/右键(加/减)⑿ ⒁移动游标定位用时，每按“左键《 或 右键 》”一次，定位游标尺左/右移一个单位点（像素）；当连续按游标左/右键时，游标移动的速度加快，一次移动八个单位点。波形缩放、滚屏显示、波形移位进行选择时，按左键《 或 右键 》(加/减)。?采样键⒂当仪器处于低压脉冲法测量时，按下采样键后，屏幕的波形显示区能马上显示出发射脉冲和回波脉冲。红色波形为局部波形，蓝色波形为全局波形。当仪器处于高压闪络法测量时，按下采样键后，当有外部触发后，屏幕将显示高压闪络波，红色波形为局部波形，蓝色波形为全局波形。

<大同>天正华意电气设备有限公司 架空线接地故障测试仪大同厂家价格

大同电缆故障探测仪TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH--2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!
