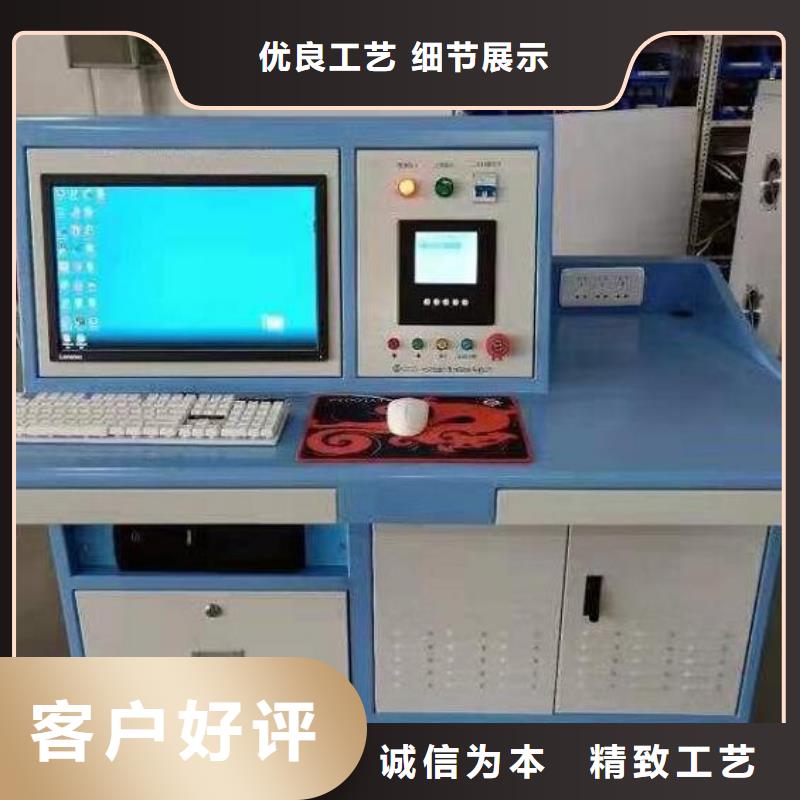

佛山绝缘靴手套耐压试验仪

项目概况本项目将建设一套智能绝缘工具试验室作为工器具运行保障的重要技术支撑，实现工器具状态监测水平的，切实提高电力运行的稳定性和可靠性。构成包含佛山 绝缘靴绝缘手套耐压测试模块、电力工器具力学性能试验模块、绝缘杆试验系统模块、验电器功能检测模块、绝缘梯具测试模块、绝缘横担测试模块等。系统建成后可实现绝缘靴、佛山绝缘手套、绝缘杆、绝缘绳、绝缘垫、绝缘服、验电器、脚扣、帽、竹木梯、绝缘梯、带、 绝缘横担等工器具检测。本全自动绝缘靴手套耐压测试仪是按照国标DL/T1476-2015《电力工器具性试验规程》的要求的基础上研制生产。绝缘鞋手套耐压装置本产品各项指标均符合国标的要求。可以按《规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

<佛山>天正华意电气设备有限公司

佛山绝缘鞋手套耐压装置注意：1. 请在测量前仔细检查所有设置参数，非专业人员请勿随意修改参数。2. 请勿在测量过程中设置参数。九、打印说明试验完成后按 键进入打印程序，如图：如上图所示方可进行打印注意：1. 进行数据打印时，只能对当前测试的结果进行打印。 2. 用户在测试前直接进入打印状态进行打印，此时所打印出来的数据均为零。打印样式十、使用说明1. 将水槽注水（水槽整个三分之二），被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。2. 绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。 3. 检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的多芯电缆把操作箱同试验台相连接。4. 合上电源开关进入测量状态，系统自检几秒钟。5. 按下测试按钮请注意显示屏下方的提示，显示屏上的高压电压栏应有高压电压显示(kV)同时显示6路的泄露电流值(mA)。6. 在升压的过程中报警蜂鸣器会工作发出响声表示此时正在升压，请密切注视电压值和电流值。当电压升至设定电压值时，升压就会停止，此时就会自动计时，到时间后就会自动降压。(如图一)7. 注意观泄漏电流值，如有绝缘靴（手套）绝缘性能下降，此时该泄漏电流将有所指示。试验过程中如任何一路电流指示超出被试品规定的范围，系统就会自动切断高压电源，关掉电源开关找出相关原因再进行试验。8. 在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，其对应的数据将会反白显示并且被保持。系统将自动回零，以便下次试验。9. 每次做完试验后必须关了电源开关后，再打开电源开关做试验即可。使用条件1. 环境温度：0--40℃2. 海拔高度：＜1000M3. 相对湿度：＜85％4. 使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。

佛山绝缘靴手套耐压试验仪

项目概况本项目将建设一套智能绝缘工具试验室作为工器具运行保障的重要技术支撑，实现工器具状态监测水平的，切实提高电力运行的稳定性和可靠性。构成包含佛山 绝缘靴绝缘手套耐压测试模块、电力工器具力学性能试验模块、绝缘杆试验系统模块、验电器功能检测模块、绝缘梯具测试模块、绝缘横担测试模块等。系统建成后可实现绝缘靴、佛山绝缘手套、绝缘杆、绝缘绳、绝缘垫、绝缘服、验电器、脚扣、帽、竹木梯、绝缘梯、带、 绝缘横担等工器具检测。本全自动绝缘靴手套耐压测试仪是按照国标DL/T1476-2015《电力工器具性试验规程》的要求的基础上研制生产。绝缘鞋手套耐压装置本产品各项指标均符合国标的要求。可以按《规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

<佛山>天正华意电气设备有限公司 佛山绝缘靴手套耐压试验仪

佛山绝缘鞋手套耐压装置按键使用方法功能键——在测量状态下，按一下“功能”键，然后按“功能”键进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。移位键——在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。当移到末位时，再按移位键，将回到首位，如此循环。减少键——在参数设置状态下，每按一下该键，设定值将自动 减1，当减到0时，再按减少键，将回到9，如此循环。该键只能改变反白显示的位。增加键——在参数设置状态下，每按一下该键，设定值将自动加1，当增加到9时，再按增加键，将回到0如此循环。该键只能改变反白显示的位。七、参数设定说明 (请注意参数设定范围)显 示 设定范围 说 明目标电压 0 ～ 50.0 kV 用于设定高压侧工作电压，当高压侧电压接近此设定值时，自动起动计时功能时间设定 0 ～ 120 S 用于设定工作时间，当计时时间到达此设定值时，表示试验结束，系统自动降压过流设定 0 ～ 20.0 mA 用于设定泄漏电流保护值八、参数设定方法注：以下参数根据用户被试品的要求进行设定开机状态：此时操作员设置好所需参数以后就可按开始测试按操作键盘“功能”键进入[目标电压]设定按操作键盘“功能”键进入[时间设定]按操作键盘“功能”键进入[过流设定]按操作键盘“功能”键进入返回工作界面，同时系统自动保存所设置的数据。此时就可进行升压测试

佛山绝缘鞋手套耐压装置整个测试过程主要分为两个部分，一个是试件连接操作，另一个是单片机控制操作。试件连接操作总原则是针对不同试件用不同夹具将试件固定，以便进行下一步的控制操作。在试件连接操作中，龙门架上方中间连接座中的M12/16转接头连接小拉力传感器，传感器下再连接接M12/16转接头，在测试不同的试件时，这三个部件不需变动。以下针对常用试件的连接操作作出说明：1.长的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；用M16的螺栓将另一个尼龙轮安装在底板的中心位置；长的带和绳类连接在两个尼龙轮之间。2.短的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；将加长杆安装在底板的中心位置，用M16的螺母将另一个尼龙轮安装在加长杆上；短的带和绳类连接在两个尼龙轮之间。3.脚扣：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将脚扣安装在后面的模拟电杆上；将口字型的脚扣夹具套在脚扣脚掌部位；S钩带一头挂在M16的吊环螺母上，另一头穿过尼龙轮，挂在脚扣夹具的吊环上。4.升降板：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将升降板安装在尼龙轮中间；将升降板的钩子挂在M16的吊环螺母上。如果升降板绳索过长，可将绳索在上方尼龙轮上缠绕1-2圈，再将升降板的钩子挂在M16的吊环螺母上其他试件采用类似的连接方式将其固定。

佛山绝缘靴手套耐压试验仪

佛山绝缘鞋手套耐压装置测试绝缘靴■测试前准备工作：·把六只绝缘靴专用盘形容器放于绝缘板上，加入一半水，放在六个工位上，注意底部和绝缘板上的螺丝接触好。·将六只绝缘靴放入专用盘形容器中，在绝缘靴中倒入钢珠，高度不小于15㎜。·将六根导电杆穿过方电导管，与绝缘靴中的钢珠相接触。■测试绝缘靴·按下控制电源旋钮，接通控制电源。·操作人员离开机体，用遥控器进行操作。·先按下“A”键，高压表的数值在增大，仪器箱六只电流表的数值也在变大。一直按下“A”键，进行升压，升到15.0KV时，松开“A”键，（因为电机惯性的影响，应提前4～5个字松开“1”键）按下“C”键，此时定时器开始工作。如果六只绝缘靴都合格，当测试时间到达后，试验台开始自动将电压降到零。·如果其中有某个绝缘靴不合格，对应工位的仪器箱电流表数值升到保护电流值时，主回路断开，闪光报警灯亮，对应工位的指示灯J1就也亮。此时试验台自动降压，待零位指示灯亮后，断开控制电源。·将不合格的绝缘靴取下，按以上步骤重新进行测试。

<佛山>天正华意电气设备有限公司

佛山绝缘鞋手套耐压装置操作示例下面以管理员测试为例，说明测试过程（测试过程中，除系统维护由管理员实现外，其他操作过程管理员和检验员一样）：双击测力机控制系统图标，进入系统界面；点击“登录”按钮，进入登录界面；从用户名中选“管理员”，在密码区键入密码“ANQ999”；(操作员密码：ANQ)进入标准测力机控制系统界面后，点击系统维护，然后占击送检单位，增加试件的送检单位名称，点击确定后退出；点击通道2的试件编号，填入试件编号“10”（通道2的编号为10—20）填入试件名称“葫芦”，填入额定值“10KN”， 点击确定后退出；其余编号相同操作；测试单位：设定本设备的使用单位；点击“退出”后回到主界面； 注意：系统维护在次设定后再次登录一般无须设定。 从送检单位中选择送检单位名称；通道选择：选取“2通道”；选择试件编号“11”，试件名称“葫芦”及额定力值“10”自动显示；上限调整：选择“105”，如果液压过冲，选择量可小点；下限调态：选择“95”保持时间：选取“300”按下校准键，校准键变红色，显示出当前零点值选择自动测试，按下测试，系统则自动工作。油缸快进，此时快进键变为红色，工作状态图标转动，通讯状态为绿色，当前力值逐渐升高，显示出受力红色曲线，当受力值达到额定力值的60％时，油缸慢进。当达到额定力值的上限时，油缸进入保持状态，保持键变为红色，剩余时间从当前力值达到额定力值的下限时开始开始倒计时；当前力值达到下限时，油缸慢进补力，当剩余时间为零时，油缸快退，松开被测试件。在测试过程中按下复位键，则系统进入初始状态。按下测试报告，则打印出试件的测试报告。注意： 在选用2通道做大拉力试验时，如拉力不再升高，需调高液压。如在自动控制与手动控制选择时，选择手动控制，则在按下测试后，按下快进、慢进、快退、保持键时，油缸实现相对应的功能，此时应注意力值的变化，以防拉力过大，损坏传感器发生危险情况。

佛山绝缘鞋手套耐压装置帽试验属于抽样试验，分为冲击试验和穿刺试验一、冲击吸收性能试验（1）将帽试验传感器2与控制柜中控制控制板的右插座传感器2接口相接。将头模放在冲击传感器上；帽戴在头模上。（2）在试验前接通电源，按下电源开关。当显示屏上出现开机“欢迎你使用本设备！”画面后，先按校准键，用方向键（↑）（↓）选择传感器2 零点校准按确认键后按复位键跳回开机画面，完成传感器2校零.然后按测试键、用方向键（↑）（↓）选择“传感器2”后按确认键，出现“1＃帽”字样，旋转上锤旋钮，报警灯亮时，将圆形冲击锤吸附在电磁铁上，再按确认键便进入测试状态，随后立即旋转落锤旋钮释放冲击锤，砸向帽。并在数秒后显示冲击数据，如该冲击力小于4.900KN，则试验通过。如需打印便按打印键打印出测试报告。当再做下一只帽时便从按测试键开始重复以上步骤即可。二、穿剌性能试验将一顶完好的帽放在头模上，在试验前接通电源，按下电源开关。旋转上锤旋钮，报警灯亮时，将锥形穿刺锤吸附在电磁铁上， 随后旋转落锤旋钮释放穿刺锤，砸向帽顶中心 100mm范围内，穿剌后观察，如无穿插则试验通过。特别提醒：操作时请保持距离，慎防锤头弹出而砸伤！

佛山绝缘靴手套耐压试验仪

佛山绝缘鞋手套耐压装置操作示例下面以管理员测试为例，说明测试过程（测试过程中，除系统维护由管理员实现外，其他操作过程管理员和检验员一样）：双击测力机控制系统图标，进入系统界面；点击“登录”按钮，进入登录界面；从用户名中选“管理员”，在密码区键入密码“ANQ999”；(操作员密码：ANQ)进入标准测力机控制系统界面后，点击系统维护，然后占击送检单位，增加试件的送检单位名称，点击确定后退出；点击通道2的试件编号，填入试件编号“10”（通道2的编号为10—20）填入试件名称“葫芦”，填入额定值“10KN”， 点击确定后退出；其余编号相同操作；测试单位：设定本设备的使用单位；点击“退出”后回到主界面； 注意：系统维护在次设定后再次登录一般无须设定。 从送检单位中选择送检单位名称；通道选择：选取“2通道”；选择试件编号“11”，试件名称“葫芦”及额定力值“10”自动显示；上限调整：选择“105”，如果液压过冲，选择量可小点；下限调态：选择“95”保持时间：选取“300”按下校准键，校准键变红色，显示出当前零点值选择自动测试，按下测试，系统则自动工作。油缸快进，此时快进键变为红色，工作状态图标转动，通讯状态为绿色，当前力值逐渐升高，显示出受力红色曲线，当受力值达到额定力值的60％时，油缸慢进。当达到额定力值的上限时，油缸进入保持状态，保持键变为红色，剩余时间从当前力值达到额定力值的下限时开始开始倒计时；当前力值达到下限时，油缸慢进补力，当剩余时间为零时，油缸快退，松开被测试件。在测试过程中按下复位键，则系统进入初始状态。按下测试报告，则打印出试件的测试报告。注意： 在选用2通道做大拉力试验时，如拉力不再升高，需调高液压。如在自动控制与手动控制选择时，选择手动控制，则在按下测试后，按下快进、慢进、快退、保持键时，油缸实现相对应的功能，此时应注意力值的变化，以防拉力过大，损坏传感器发生危险情况。

---
