阜新变压器变比测试仪Z型变测试进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【键回到主界面选择“Z型变压器”测试项按【回车】键进入接线图屏，按照图示要求接线，接线完成后按【回车】键进入“Z型变压器”测试屏，仪器开始自动进行测试，测试完毕后显示测试结果屏。提示行及测试结果屏Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图七所示屏幕左侧包括：高压侧三相的电压、相位，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。提示行提示按保存测试数据重测。Z型变压器测试接线结果屏历史数据屏按按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图所示历史数据屏所包含的项有，总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。

<阜新>天正华意电气设备有限公司

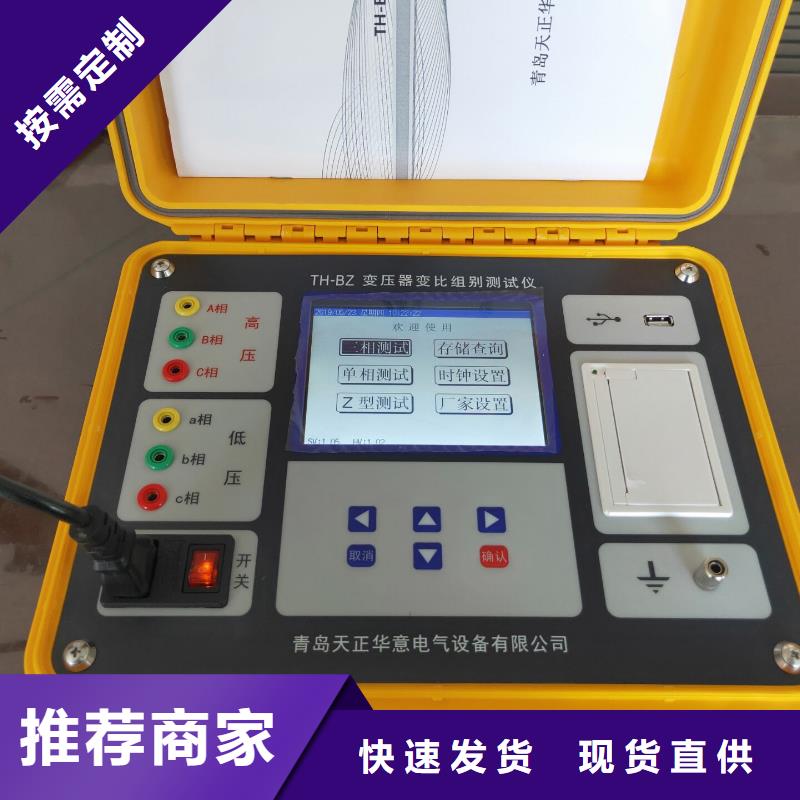

阜新变压器变比测试仪结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。1、结构尺寸图一、主机与配件箱尺寸2、仪器外观图二、仪器外观正面图仪器左侧上部是变比测试插头，高压侧，低压侧端子。左侧下方是彩色液晶屏（包含状态指示灯），右侧下部是标准30键的控制键盘；在仪器的右侧上部是打印机、接地端子、充电口、USB接口、工作开关。3、状态指示灯说明其中状态指示灯有6个，具体用途为：电源：仪器工作电源接通指示，开机亮起；运行：仪器正常运行时亮起，闪烁；测量：测量过程中亮起并闪烁，测试结束后灭掉；通讯：预留功能灯；U盘：USB接口插上U盘并识别后亮起；故障：当仪器自检发现有故障时亮起；4、键盘说明键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、?（确认）、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。

阜新变压器直流电阻及有载开关测试仪

阜新变压器变比测试仪Z型测试“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作，在此不多作赘述。5.3.2 直阻测试5.3.2.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图九）。图九“测试绕组”、“测试相别”、“测试温度”、“折算温度”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。测试绕组：选择需要测试的试品绕组，可选高、中、低压，绕组材料可选铜、铝。绕组材料关系到电阻折算值所用的折算系数测试相别：选择测试试品的单独一相阻值或三相阻值，高压、中压绕组可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”；低压绕组可选“单相ab”、“单相bc”、“单相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同测Y”和“三相同测△”。测试温度：设置所测试品的当前油温，油温数值从-99℃～＋99℃，此数值关系电阻折算值。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～＋255℃，此数值关系电阻折算值。试品编号：设置本次试验的试品编号。测 试：选择测试电流档位。参数设置完成后，选中“测试”项后按“确认”键开始测量。

阜新变压器变比测试仪操作使用说明?单相变压器或单相PT测试接线高压测试端红色测试线的黄、绿测试钳接被测试品的高压端；低压测试端黑色测试线的黄、绿测试钳接被测试品的低压端。?单相CT测试接线高压测试端红色测试线的黄、绿测试钳接被测试品的二次侧；低压测试端黑色测试线的黄、绿测试钳接被测试品的一次侧。?三相变压器测试接线高压测试端红色测试线的黄、绿、红测试钳接被测试品高压端的A、B、C相；低压测试端黑色测试线的黄、绿、红测试钳接被测试品低压端的a、b、c相。?打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸 打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

<阜新>天正华意电气设备有限公司 阜新变压器直流电阻及有载开关测试仪

阜新变压器变比测试仪工频感应分压器是由3个相互连接的互感器组成的装置，通过开关切换使装置的输出电压等于输入电压的某个比例值。具有电压比例准确，稳定和给出比例的优点。此外，该设备还具有输入阻抗高和输出阻抗低的特点，为的电测量提供了重要的性能，广泛应用于各种测量线路和测量装置中。二、技术参数1、环境条件温 度 20±5℃相对湿度 ＜80％海拔高度 ＜1000m干 扰 没有强电磁场干扰源和震动2、电源条件频 率 50±0.5Hz输入电压失真系数小于 5％3、性能指标一次电压 200V二次电压 0～200V额定负荷 0VA准确度等级 0.005级比例不确定度 3×10-6重 量 10Kg三、工作原理该设备采用准确度的两级变压器方式进行设计，克服了并联式多盘感应分压器后盘对前盘负载影响较大的缺点和串联式增加了一项隔离误差且输入阻抗不高的劣势。两级变压器式多盘感应分压器的原理图如下页所示.由图可见，多盘感应分压器由多只两级感应分压器并联组合而成，前一级比例绕组的1/10段通过双刀开关把某一段电压并联到下一级比例绕组两端，强迫下一盘为上一盘的1/10电压。由于有激磁绕组，所以下一盘对前盘的分路影响极小，又了隔离误差，所以能获得较高准确度。

阜新变压器变比测试仪一、功能特点1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1％）输出，测试结果具有更好的等效性，不会出现组别误判等现象。2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号。3、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。5、抗振性好：军品接插件的使用增强了抗振性能。6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。7、?采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。8、 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1％，不受工作电源质量的影响。9、携带方便：体积小，重量轻。 10、可选装内部充电电池，现场无需任何电源，即可完成测试工作。

阜新变压器变比测试仪?使用操作所有测试线和电源线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。编号 说明1 显示日期时间。2 显示外设和当前操作状态。插入优盘时显示此图标。有蓝牙设备连接时显示此图标。进行存储信息查询时显示此图标。3 仪器主菜单操作区，通过方向键选编号 说明3 择相应功能，按“确认”键进入相应功能菜单。针对三相变压器进行变比、组别测试。针对单相PT、单相变压器、单相CT进行变比、极性测试。专门针对Z型变压器进行变比、组别测试。查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。设置仪器的日期、时间。需要密码操作，不对用户开放。4 SV：显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。针对 功能及操作进行详细说明，其它功能及操作可参考此部分说明。?正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试。?盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。以 为例进行说明，进入“盲测功能参数设置”屏，如下图。编号 说明1 一级操作目录，通过“上下”键选择这些功能，当这些功能被选定后，按“左右”键选择对应功能的参数。 小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。

阜新变压器直流电阻及有载开关测试仪

阜新变压器变比测试仪?使用操作所有测试线和电源线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。编号 说明1 显示日期时间。2 显示外设和当前操作状态。插入优盘时显示此图标。有蓝牙设备连接时显示此图标。进行存储信息查询时显示此图标。3 仪器主菜单操作区，通过方向键选编号 说明3 择相应功能，按“确认”键进入相应功能菜单。针对三相变压器进行变比、组别测试。针对单相PT、单相变压器、单相CT进行变比、极性测试。专门针对Z型变压器进行变比、组别测试。查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。设置仪器的日期、时间。需要密码操作，不对用户开放。4 SV：显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。针对 功能及操作进行详细说明，其它功能及操作可参考此部分说明。?正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试。?盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。以 为例进行说明，进入“盲测功能参数设置”屏，如下图。编号 说明1 一级操作目录，通过“上下”键选择这些功能，当这些功能被选定后，按“左右”键选择对应功能的参数。 小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。

---
