哈尔滨变压器有载开关测试仪自动测试操作流程：⑴ 选择自动触发方式触发方式有两种：“自动”或“人工”。选择设定“自动”或“人工”触发（选择打√设定），仪器开机后默认为“自动”触发方式。⑵ 选择电流输出量程按第四章的试验接线方式接线，通常先将测试线钳插入 “电流输出1”端子上；当图八界面提示“电流超量程，请选用输出2测试”，时，再将测试线钳插入 “电流输出2”端子上。⑶ 启动自动测试（操作步骤） 步：启动测试：点击〖测试〗键后，即可打测试界面，如图八所示，软件开始采集波形，并进入“电流量程自动调整”功能；图八第二步：电源调节：按下仪器面板上的〖电源启停〗按钮，按钮开关处于按下位置（指示灯亮），再顺时钟旋转〖电源调节〗旋钮（将旋钮顺时钟旋转到头），在旋转调节电流过程中注意观察界面提示，若界面一直出现“待电流波形稳定后，点击结束按钮” ，证明测试电流已调整到 测量范围。然后点击“结束”键软件会自动进入锁存触发功能。若提示“电流超量程，请选用输出2测试”，这时按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出，再将测试线钳插入“电流输出2”端子上，重新按下〖电源启停〗按钮（指示灯亮），继续测试。若提示“请缓慢调节电位器，降低电流”，这时可逆时钟旋转〖电源调节〗旋钮，缓慢降低电流，待提示字符自动消失后可继续测试。在调节电源过程中，若电流输出超量限（或电源输出有短路），电源会自动保护（电源停止输出），蜂鸣器报警（长响），这时应按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），并将〖电源调节〗旋钮逆时钟旋转调节到小位置。待检查接线正常后可重新启动电源测试。

<哈尔滨>天正华意电气设备有限公司

哈尔滨变压器有载开关测试仪直流试验测试操作流程5.4.1测试前设置相关参数测试流程与交流测试方法相同，可参考5.3.1.5.4.2测试操作流程首先将“信息设置”中“AD配置”的“输入信号”选择为“直流输入”，如图。然后将“采样频率”修改为10K后，点击“应用”后点击“确认”。现在仪器就进入了直流测试模式。直流测试模式，测试前不用再去设置“阀值设定”，和调节仪器的内部电源。其他测试流程同交流测试模式的测试方法相同，测试流程首先按下“电源启停”按钮后，点击“测试”进入静态电阻测量界面，等待三相静态电阻趋于稳定平衡并缓冲区显示数据缓存后，点击“准备触发”即可切换有载分接开关完成测试。可参照说明书5.3.2。5.4.3直流档位选择本设备直流档位分为“0.3A”和”1.0A”两个档位，目前0.3A档的测试量程是0-40Ω1.0A档是0-20Ω（电阻量程可根据要求定制调整）。软件操作如图所示，在“辅助选项”中，在测试前点击“直流档位”操作按钮，即可切换直流档位。

智能直流低电阻测试仪2023已更新一览表

哈尔滨变压器有载开关测试仪仪器操作测试5.1测试前的准备：① 接地线：从仪器面板上的“〨接地端”连接到大地。② 按第四章“试验接线”对应接线图接线，检查接线准确无误。③ 将“电源调节”旋钮逆时钟旋转调节到小位置。④ 将“电源启停”按钮置于弹起位置（指示灯熄灭），停止电源输出。5.2主界面功能介绍：将电源线插入仪器的220V电源插座，打开电源开关，接通电源，程序启动Windows XP系统，待程序启动完毕，点击图标【有载开关测试系统】，程序进入测试主界面如下图六所示。图六5.3交流试验测试操作流程 （参考图八、图九、图十）5.3.1测试前设置相关参数信息设置：点击菜单区中【信息设置】项，即可打开信息设置窗口，如图七所示：用户只需要对信息设置菜单中的【信息设置】项进行设置，不需要对其他三项（通道设置、AD设置、系统校准设置）进行设置或修改。参数设置方法：双击桌面上快捷〖文通〗图标，选择该功能的手写或键盘输入法，便可进行参数设置或修改。设置参数主要包括用户信息和设备信息。这些信息要在系统数据库中存储，以便以后的查询、打印报告等操作。信息设置中的“分接方式”参数设置，可以从主界面“分接方式”中设置，也可在该表格中设置，将该参数设置成与实际有载开关档位的动作方向相同，便于记录有载开关档位的动作方向与测试波形的对应关系。

<哈尔滨>天正华意电气设备有限公司 智能直流低电阻测试仪2023已更新一览表

哈尔滨变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！

哈尔滨变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！

智能直流低电阻测试仪2023已更新一览表

哈尔滨变压器有载开关测试仪电力变压器消磁机是集变压器直流电阻测试功能和消 磁功能于一体的新型设备。消磁部分和直阻测试部分操作界面一分为 二，独立操作。既能快速准确的测量大型变压器的直流电阻，又能消 除电力变压器直流电阻试验后剩磁危害，对保护电力变压器免受励磁 涌流冲击，和投运有极其重要的作用。是我们电力变压理想的 测试设备。 由于铁磁材料固有的磁滞现象，在对电力变压器进行电压比、直 流电阻测量等操作后会在铁芯中残留剩磁。由于剩磁的存在，当变压 器投入运行时铁芯剩磁使变压器铁芯半周饱和，在励磁电流中产生大 量谐波，这不仅增加了变压器的无功消耗，而且可能引起继电保护器 误动作，造成一定的经济损失。所以我们在变压器投运前必须做消磁 工作，确保变压器正常运行。

<哈尔滨>天正华意电气设备有限公司

哈尔滨变压器有载开关测试仪仪器操作测试5.1测试前的准备：① 接地线：从仪器面板上的“〨接地端”连接到大地。② 按第四章“试验接线”对应接线图接线，检查接线准确无误。③ 将“电源调节”旋钮逆时钟旋转调节到小位置。④ 将“电源启停”按钮置于弹起位置（指示灯熄灭），停止电源输出。5.2主界面功能介绍：将电源线插入仪器的220V电源插座，打开电源开关，接通电源，程序启动Windows XP系统，待程序启动完毕，点击图标【有载开关测试系统】，程序进入测试主界面如下图六所示。图六5.3交流试验测试操作流程 （参考图八、图九、图十）5.3.1测试前设置相关参数信息设置：点击菜单区中【信息设置】项，即可打开信息设置窗口，如图七所示：用户只需要对信息设置菜单中的【信息设置】项进行设置，不需要对其他三项（通道设置、AD设置、系统校准设置）进行设置或修改。参数设置方法：双击桌面上快捷〖文通〗图标，选择该功能的手写或键盘输入法，便可进行参数设置或修改。设置参数主要包括用户信息和设备信息。这些信息要在系统数据库中存储，以便以后的查询、打印报告等操作。信息设置中的“分接方式”参数设置，可以从主界面“分接方式”中设置，也可在该表格中设置，将该参数设置成与实际有载开关档位的动作方向相同，便于记录有载开关档位的动作方向与测试波形的对应关系。

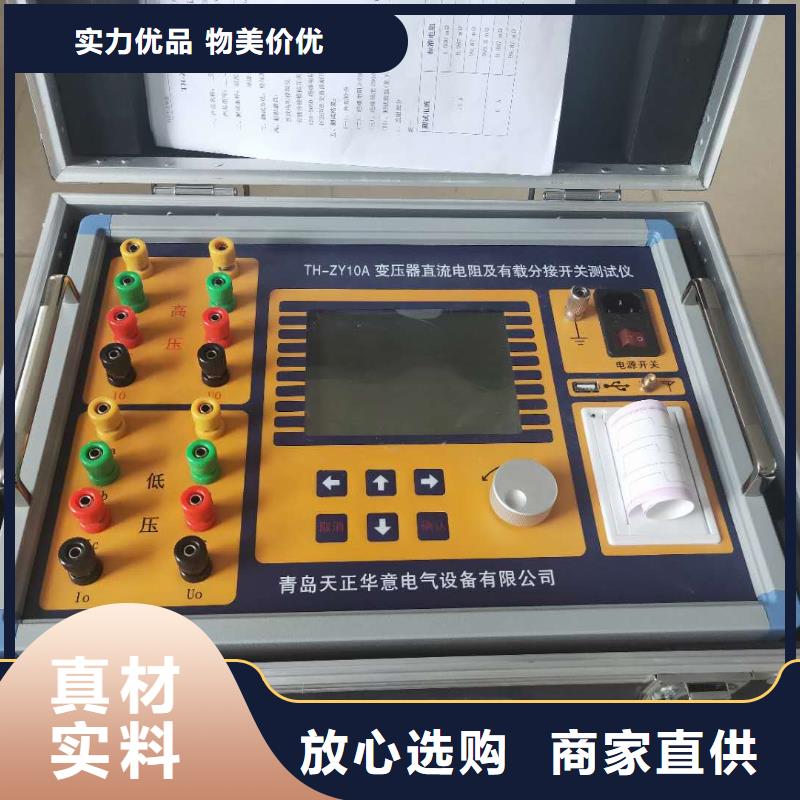

哈尔滨变压器有载开关测试仪主要功能特点1.本测试装置采用交直流法测试，目的是能测试出真实的过渡波形（不对波形进行滤波处理），适合于在变电站现场，在带绕组状态下对变压器有载分接开关的过渡波形、过渡时间、三相同期性等参数进行测量。能判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。2.本测试装置采用交直流法试验判断有载分接开关是否存在故障隐患的判据很明确，就是通过分析观察有载分接开关切换全过程的过度波形是否连续，波形是连续的说明有载分接开关工作状态是良好。3.采用本测试装置测试时接线不受变压器绕组结线方式的限制。能对10kV～500kV电压等级的各种结线组别开关进行测试，如：结线为YN.d、YN.y0，或结线为Y.y0、D.y0（变压器调压绕组在一次侧，没有中性点引出）三相、单相变压器有载分接开关动作特性进行交流测试。4.本测试装置具有内置电源和外接电源两种接线方法，设备内能输出三相电源，现场测试接线十分方便。外接电源能进行高电压试验、零序试验。5.本测试装置测试采样速度高，采集速度达200 k/s/通道以上（一般直流法测试仪采集速度为10 k/s）。存储数据量大，高速缓存深度达8 M byte FIFO。若开关动作过程中存在微弱接触不良缺陷。交流法从波形上能明显反应出。6. 本测试装置系统配置，数据处理系统由嵌入式电脑和测试软件组成，显示屏采用10.4寸大屏幕彩色屏，中文测试界面，触摸屏书写方式，系统支持U盘存储数据，支持USB键盘和鼠标，本装置配置微型打印机，可现场直接打印输出测试结果。

智能直流低电阻测试仪2023已更新一览表

哈尔滨变压器有载开关测试仪触发测试：交流法测试在点击〖结束〗后自动进入锁存〖触发〗功能，如图九所示，待图九提示界面自动消失后，可启动变压器有载分接开关变换开关位置，当程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形。为操作，测试结束后断开电源输出（按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出）。 调节触发灵敏度：当图九提示界面自动消失后，若这时有载开关尚未动作切换仪器【自动回放】功能就启动了，原因是仪器采到了干扰波形，说明灵敏度太高了，需要增加【阀值设定】中的“标值”或“有效点”，降低触发灵敏度。若开关已经切换完毕后，波形还在继续测试，没有自动回放，说明触发灵敏度太低，需要减小【阀值设定】”中的“标称值”或“有效点”，提高触发灵敏度。通常“标值”设为0.8-2.5左右，“有效点”设为3-5左右。根据现场情况，不同的变压器有载开关需要设定其相应的触发灵敏度，每次改变阀值参数后需重新点击〖测试〗键测试，经过几次反复试验，才能找到 触发状态，待触发值设定合适后，程序会自动扑抓到有载开关的过渡波形。⑷ 单次和连续测试仪器有“单次测试”和“连续测试”两个测试功能方式，“单次测试”是手动控制测试及保存数据，“连续测试”是全自动测试，在 次点击“测试”及“结束”后，连续动作开关，仪器将自动保存数据并进行下次测试。“连续测试”在“采样设置”下拉菜单中进行选择，软件初始默认为“单次测试”，测试方式在“电流量程自动调整”窗口中会有显示，在“人工”测试模式下，无法使用“连续测试”，（建议使用“连续测试”时，先用“单次测试”准确找到并设置好标称值，并成功测试几次后，再使用连续测试方式。）

---
