贺州雷电冲击发生器 连接方法（1）单独使用I号升压器（试验电压≤30KV）连接方法图3 （连线图）连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法图4　（连线图）连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5（设定界面）在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。

贺州雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

<贺州>天正华意电气设备有限公司 变压器雷电冲击电压发生器成套装置价格合理
变压器雷电冲击电压发生器成套装置价格合理 <贺州>天正华意电气设备有限公司

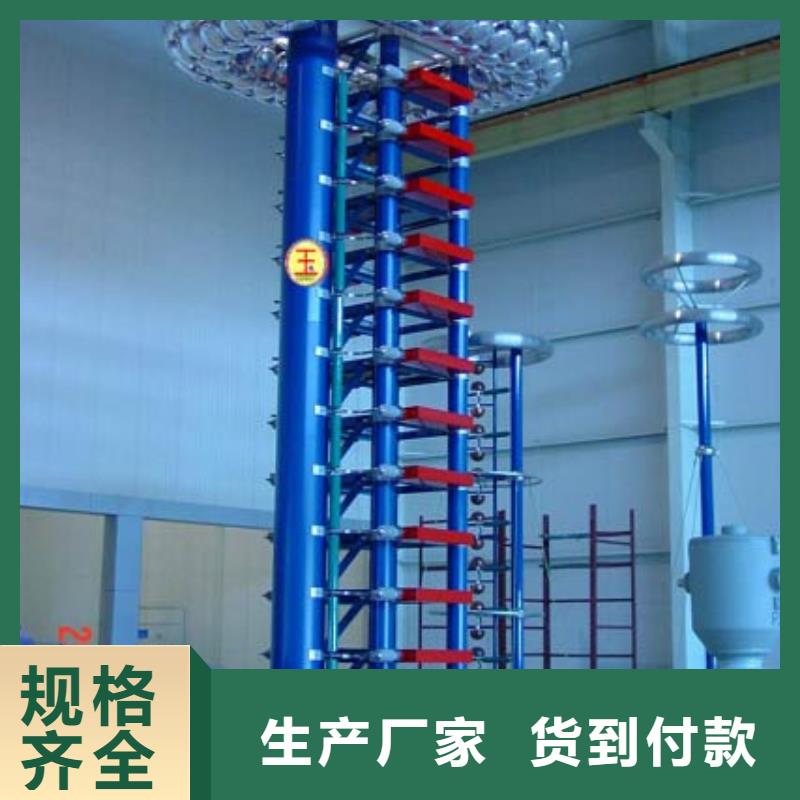

贺州雷电冲击发生器主要部件1、充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/200mA的高压整流硅堆反向耐压200kV，平均电流0.2A，高压整流硅堆安装在充电变压器前面，可倒换充电电压极性；(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边对称恒流充电方式；(6)自动控制时，恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器2只，采用50kV，300M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为2级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱2级塔式结构.每级包括2台MWF50-1.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手、自动调节球隙 (4)单台脉冲电容为1.00.05F，直流工作电压50kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；

贺州雷电冲击发生器 设备操作须知本设备为特殊的高电压设备，为确保人身和设备正常运行，操作和使用此设备的人员都必须具有一定的高电压知识和高电压试验技术，且懂得高电压试验的知识，在阅读本说明书，熟悉该高压电试验设备后，看懂有关电路，根据要求准确调整好回路元件，方可进行试验。?试验进行前，将接地棒从发生器移开且把试区门关闭。合上主电源。?开始试验时，如启动后主电源无电，则检查急停开关和连锁开关；?按“开始试验”按钮打开接地装置，有充电电流而没有电压，检查是否在发生器上有不正常接地。?冲击电压发生器应用金属网隔开，防止试品的暴裂，伤害人员。若要换调元件，需要用接地棒短接电容器，确保电容器上无剩余电荷。?放电电极定期清洁、更换。充电变压器定期常规试验。电容器需要定期测量电容量和介损。?进入本体区域，必须用接地杆将充电电容上的剩余电荷释放，电容器连接端上均需要放电各点反复多次直至任何一段未见到明显火花尤其要注意的是，检查高压部件时接地杆必须始终挂在需要检查的位置上.?更换试品时将接地棒接触到试品非接地端，确保人员接触到的部位接地。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?在整个实验过程中，严谨操作人员远离设备，时刻注意设备运行状况。?有任何故障或异常现象，立即停止试验，并做好异常现象记录，联系我们。?。7.维护须知1.日常维护程序a、应定期清洁。建议一周一次。b、检查绝缘是否良好c、检查电气连接是否有不良。d、地线是否连接完好。e、检查接线端子有无松动现象，各电气连接接触是否良好。2.长期停放时的维护保养措施长期停放时，应注意绝缘、防潮、防锈等；长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。

<贺州>天正华意电气设备有限公司 变压器雷电冲击电压发生器成套装置价格合理

贺州雷电冲击发生器 原理简介 整流充电：通过调压器升压，可控硅整流，实现充电。 冲击发生器：通过水银继电器来完成触发。 分压器：采用电阻分压，采集电压信号。 冲击电流调波元件：根据不同的波形选择不同的电阻和电感。 控制单元：上位机采用触摸屏，优点：稳定可靠。下位机采用三菱PLC，优点：运行速度快，稳定。 分压器、分流器：由青岛天正华意电气自己研发。采用纯电阻分压方式。1.4适用范围1.4.1依据标准：控制设备，是根据GB18802.1低压配电系统的电涌保护器 部分: 性能要求和试验方法和GB18802.2电信和信号网络的电涌保护器 部分：性能要求和试验方法研制而成的，本系列冲击电流测试设备主要用于产生强大的雷电冲击电流，用于研究和检测避雷器、SPD等电器设备耐受雷电冲击电流的热和电动力的能力，也可用于电工科技、等离子体、基础物理和环境科学等其它领域。1.4.2主要性能参数：1.2/50电压输出为10kV2安装说明及注意事项2.1外部接线：2.2控制器、发生器?1.电源插座：电源交流220V，输入接L和N相。?2.接地排：使用铜编织袋连接到本体柜的接地排上。?3.直流充电高压插头：上下两个插头对应颜色进行连接，充电时有高压存， 禁止在操作时进行插拔，有点击的危险。?4.黑色线缆为控制线缆，主要用于实现控制电路内部的控制。例如接地、合闸等。上下机箱“通信”标志处对应连接。?5.充电电压检测电缆，用于充电电压的检测。 ?接地端子要求两个机箱一定要进行可靠接地才可进行充电操作。后面板2.2.1控制器前面板和发生器前面板?1为控制系统控制显示屏?2为急停按钮，在异常时可以按下停止工作。?3.为测量端用于测量产品两端的残压和冲击电压波形，不建议使用此端测量较低残压值。?4.发生器1.2/50波形输出端。?5.冲击电压测量输出端，可以使用屏蔽电缆直接连接到示波器观看输出的波形峰值，电压输出端变比为60.3：1V。（即示波器电压值＊电压变比＝输出电压值）

<贺州>天正华意电气设备有限公司 变压器雷电冲击电压发生器成套装置价格合理
变压器雷电冲击电压发生器成套装置价格合理 <贺州>天正华意电气设备有限公司

贺州雷电冲击发生器 七、3600kV弱阻尼电容分压器弱阻尼电容分压器由二节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。高压臂电容器由2节组成，每节额定参数900kV/1600 P额定电压标准雷电波3600kV高压臂标称电容量：800pF部分响应时间Tα≤100nS过冲β≤20％刻度因数不确定度 Kε≤1％弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器，分压比为4000:1，分压比精度小于±1％；分压器为可移动式，顶部装有均压装置，高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮，方便分压器整体移动。

贺州雷电冲击发生器动作控制能够手动或自动控制放电球距跟踪充电电压，并显示放电球距值；控制本体自动接地；冲击次数预置、极性自动换接等功能；控制并显示截波球距。（2）充电控制充电电压充电速度充电极性直接由界面输入设定；系统自动跟踪设定电压下的球隙跟踪。充电方式采用可控硅调压方式恒流充电。能够自动控制冲击电压发生器的充电过程，可以根据试验要求，调节充电电压和充电时间，并显示充电电压值；可控硅调压方式较之传统的调压器调压方式，具有体积小，响应速度快，控制精度高。充电稳定度0.3％，充电速度可调。采用自控方式充电时能使充电电压按所需的充电曲线上升，自动稳定在预先整定的充电电压值上，从而保证了充电的均匀性、重复性和试验结果的准确性。（3）触发控制采用高性能的点火脉冲放大器，能够产生大于15kV/100nS的脉冲电压，确保冲击设备点火可靠，同步放电稳定。截波延时方式采用LC延时回路，可方便地获得2～6μS的截波触发延时，稳定性好，精度高，截断分散性小于0.1μS，点火脉冲延时可调范围：0～9.9μS。（4）联锁控制整个系统具有完善的警灯、警铃等试验区的报警功能和控制接口；具有自动接地和接地与系统联锁，过流和过压保护功能；紧急停止功能。（5）扩展功能能与其它计算机通过串口进行通讯和数据交换；

<贺州>天正华意电气设备有限公司 变压器雷电冲击电压发生器成套装置价格合理

贺州雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器，使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输，具有双向信号处理功能，从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件，如：PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数，所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术，在高电压、强电场的环境下运行，系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作，完成正常的充放电过程，所有运行参数均可通过触摸屏的操作来完成，并对设备运行参数进行实时监控。系统控制方式为手动或自动自动控制方式能按规定的程序进行冲击电压试验，在界面显示发生器状态(接地/不接地充电速度充电电压球距等)。

<贺州>天正华意电气设备有限公司 变压器雷电冲击电压发生器成套装置价格合理
<贺州>天正华意电气设备有限公司

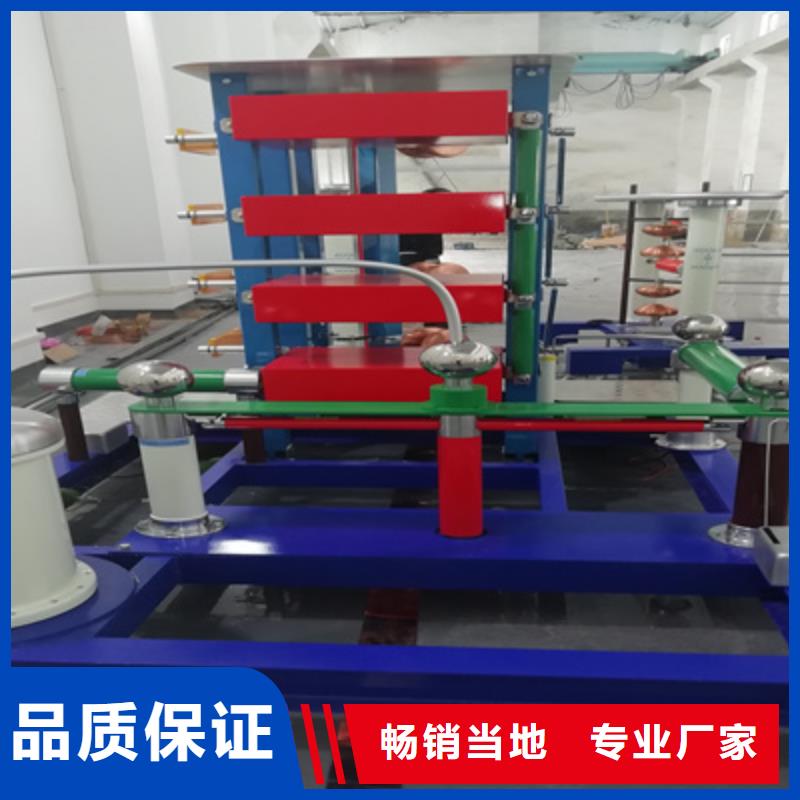

贺州雷电冲击发生器波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；(7) 全套配有7.1 雷电波头电阻2套；7.2 波尾电阻1套；7.3充电电阻1套（备用1只）；(8)级球隙采用双边异极性触发，级至第二级球隙均采用三间隙球隙点火，同步误动率或拒动率不大于2％；同步范围≥20％。(9)各级球隙距离由电动机驱动作直线调整，控制系统指示对应球距的充电电压，传动结构带有上下限位开关；(10)球隙距离可在控制系统上手动或自动调节；(11)本体可每二级或三级并联使用，并联连接杆采用统一接插件，方便换接。设备上能搁置多余的调波电阻而不影响电气性能；(12)每级试验存放调波电阻和连接杆的托架；(13)各级采用二端密封绝缘筒，密封性能良好；(14)各级间均采取防晕措施，在整套充电过程中不会出现明显电晕。(15)级间绝缘及机械支撑能够承受100kV直流电压而不产生放电。(16) 发生器顶部装有均压罩。

变压器雷电冲击电压发生器成套装置价格合理

贺州雷电冲击发生器 原理简介 整流充电：通过调压器升压，可控硅整流，实现充电。 冲击发生器：通过水银继电器来完成触发。 分压器：采用电阻分压，采集电压信号。 冲击电流调波元件：根据不同的波形选择不同的电阻和电感。 控制单元：上位机采用触摸屏，优点：稳定可靠。下位机采用三菱PLC，优点：运行速度快，稳定。 分压器、分流器：由青岛天正华意电气自己研发。采用纯电阻分压方式。1.4适用范围1.4.1依据标准：控制设备，是根据GB18802.1低压配电系统的电涌保护器 部分: 性能要求和试验方法和GB18802.2电信和信号网络的电涌保护器 部分：性能要求和试验方法研制而成的，本系列冲击电流测试设备主要用于产生强大的雷电冲击电流，用于研究和检测避雷器、SPD等电器设备耐受雷电冲击电流的热和电动力的能力，也可用于电工科技、等离子体、基础物理和环境科学等其它领域。1.4.2主要性能参数：1.2/50电压输出为10kV2安装说明及注意事项2.1外部接线：2.2控制器、发生器?1.电源插座：电源交流220V，输入接L和N相。?2.接地排：使用铜编织袋连接到本体柜的接地排上。?3.直流充电高压插头：上下两个插头对应颜色进行连接，充电时有高压存， 禁止在操作时进行插拔，有点击的危险。?4.黑色线缆为控制线缆，主要用于实现控制电路内部的控制。例如接地、合闸等。上下机箱“通信”标志处对应连接。?5.充电电压检测电缆，用于充电电压的检测。 ?接地端子要求两个机箱一定要进行可靠接地才可进行充电操作。后面板2.2.1控制器前面板和发生器前面板?1为控制系统控制显示屏?2为急停按钮，在异常时可以按下停止工作。?3.为测量端用于测量产品两端的残压和冲击电压波形，不建议使用此端测量较低残压值。?4.发生器1.2/50波形输出端。?5.冲击电压测量输出端，可以使用屏蔽电缆直接连接到示波器观看输出的波形峰值，电压输出端变比为60.3：1V。（即示波器电压值＊电压变比＝输出电压值）

<贺州>天正华意电气设备有限公司 变压器雷电冲击电压发生器成套装置价格合理 <贺州>天正华意电气设备有限公司

贺州雷电冲击发生器 技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％，配20KVA变频电源（输入电压127V，输出电压220V）8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。

变压器雷电冲击电压发生器成套装置价格合理

贺州雷电冲击发生器 设备技术参数及附件功能，布置系统图、设备设计图 总则本参数适用于本次询价的设备，它提出了设备的功能设计结构性能、安装和试验等方面的技术说明本套设备满足现行国际标准标准及有关行业标准。引用执行的标准GB311.1-2007 高压输变电设备的绝缘配合GB/T16927.1-2007 高电压试验技术 一般试验要求GB/T16927.2-2007 高电压试验技术 测量系统GB/T16896.1-2007 高电压冲击试验用数字记录仪GB/T16896.1-2005 高电压冲击测量仪器和软件ZB F24 001-90 冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表JB/T9641－1999 《试验变压器》GB1094-2003 《电力变压器》GB/T509-1997 《电力变压器试验导则》DL/T596/1996 《电力设备性试验规程》GB7449-2007 《电力变压器和电抗器的雷电冲击和操作冲击的试验导则》JB/T501 《电力变压器试验导则》JB/T501-1991 《变压器试验技术》IEC60-1、IEC60-2 《高电压试验技术》GB50150-91 《电气装置安装工程电气设备交接试验标准》DL/T557-94《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》DL/T 846.1-2003 高电压测试设备通用技术条件部分：高电压分压器测量系统DL/T 846.2-2004 高电压测试设备通用技术条件第二部 冲击电压测量系统DL/T 848.5-2004 高压试验装置通用技术条件 第 5 部分：冲击电压发生器采用 PLC-计算机控制与测量(光纤传输光电隔离测控技术)全自动试验系统能满足用户对冲击、工频及局部放电、直流等高压试验控制和测量的所有要求。 使用条件本雷电冲击电压发生器试 验系统装 置主要适 用于 35kV 和 40.5kV 及以下的高中压配电系统电气产品电力设备 的雷电冲击电 压各种标准波 形的试验及研 究。也用于其 它电力产品 (含电力变 压器的雷电冲 击试验)的雷电冲 击试验研究。3.1 海拔高度不超过 2000m3.2 环境温度：-15~＋50℃3.3 空气相对湿度：≤90％3.4 安装使用地点：户内使用，可移动23.5 必须设有一个可靠接地点

<贺州>天正华意电气设备有限公司 <贺州>天正华意电气设备有限公司

贺州雷电冲击发生器触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。5.2.2.【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态。?启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。?故障状态：当异常指示灯闪烁时说明有故障发生。?设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

贺州雷电冲击发生器注意事项8.1主回路电源应满足容量8.2所有接地为实际上的一点接地8.3所有调波电阻严禁摔、跌、踩8.4绝缘筒支柱严禁碰撞、划伤、电容器严禁受重物撞击8.5变压器、电容器缺油时严禁使用8.6整体设备严禁在空气温度低于-25℃时使用或贮存8.7铜球表面均无划伤或受碰撞痕迹8.8设备严禁倾斜使用8.9全套设备严禁覆冰、水、雪、雾，室内使用设备严禁室外贮存使用8.10试验结束后，设备控制台钥匙应拨出由专人保管，且该设备由专人操作.8.11在使用本套装置前，必须认真阅读此说明书，尤其是第五、七项中所规定的必须严格遵守。九、日常维护9.1本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。9.2对长期不用的设备应定期检查所有紧固件，绝缘件及放电间隙的防尘、防潮、防锈的三防工作。9.3控制、测量设备的面板应妥善保护且做好防碰及防尘工作。9.4设备发生故障时，用户无法修理时，应及时通知供应商派人修理。十、成套设备的主要部件10.1控制台 1套（多种供选择）10.2 充电装置 1套10.3冲击电压发生器本体 1套（多种供选择）10.4弱阻尼电容分压器 1套10.5冲击电压测量仪1套（多种供选择）十一、随机文件及附件11.1冲击电压发生器说明书1份11.2冲击电压发生器本体、充电装配图 1份11.3弱阻尼电容分压器装配图 1份11.4冲击控制台（箱）电路原理图 1份11.5冲击控制台（箱）说明书1份11.6成套装置出厂试验报告1份11.7产品合格证 1份11.8手动接地棒1根

<贺州>天正华意电气设备有限公司 变压器雷电冲击电压发生器成套装置价格合理

贺州雷电冲击发生器200kV冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于35KV及以下空气间隙、电抗器开关、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波试验。二、一般使用条件海拔高度：1000m环境温度：-5℃～＋40℃相对湿度：90％日温差：25℃使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率85％（空载300PF时大于90％）；冲击电压波形参数及其偏差均符合有关GB311及GB16927标准的要求。7、输出电压大于10％标称电压8、使用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，每60秒充放电一次可连续运行。

<贺州>天正华意电气设备有限公司

贺州雷电冲击发生器 ★升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I＋II号。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压)它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定比试验电压高2-4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作 一般情况下电流保护值由系统自动设定。★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图6所示的升压界面。图6（升压画面）自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟，微调电压，可多次调整，调整到设定值时按“确定”键1秒钟，出现图8，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。
