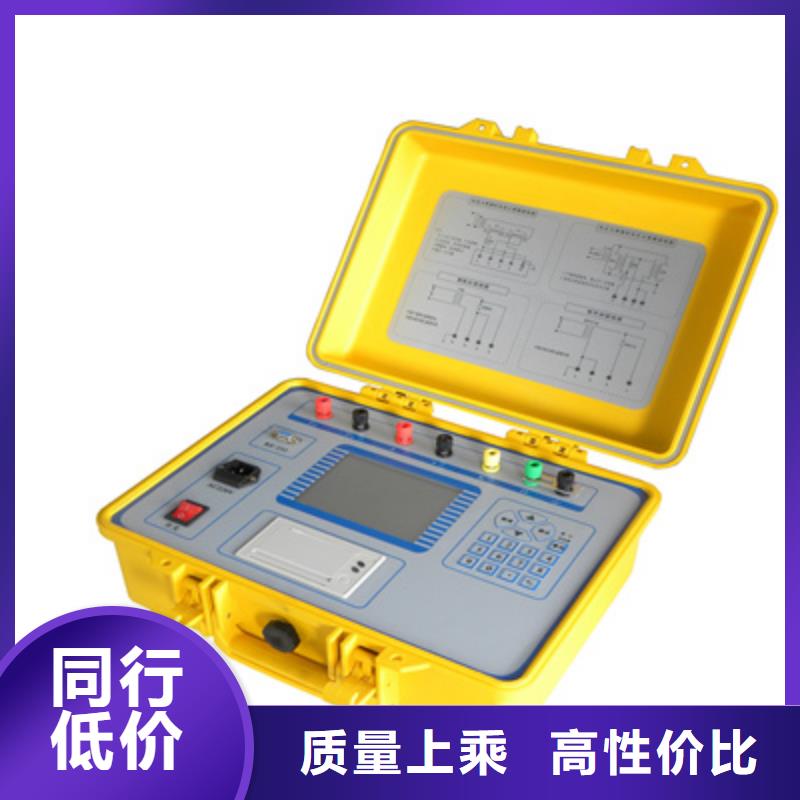

莱芜二次压降负载测试仪多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。一、功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

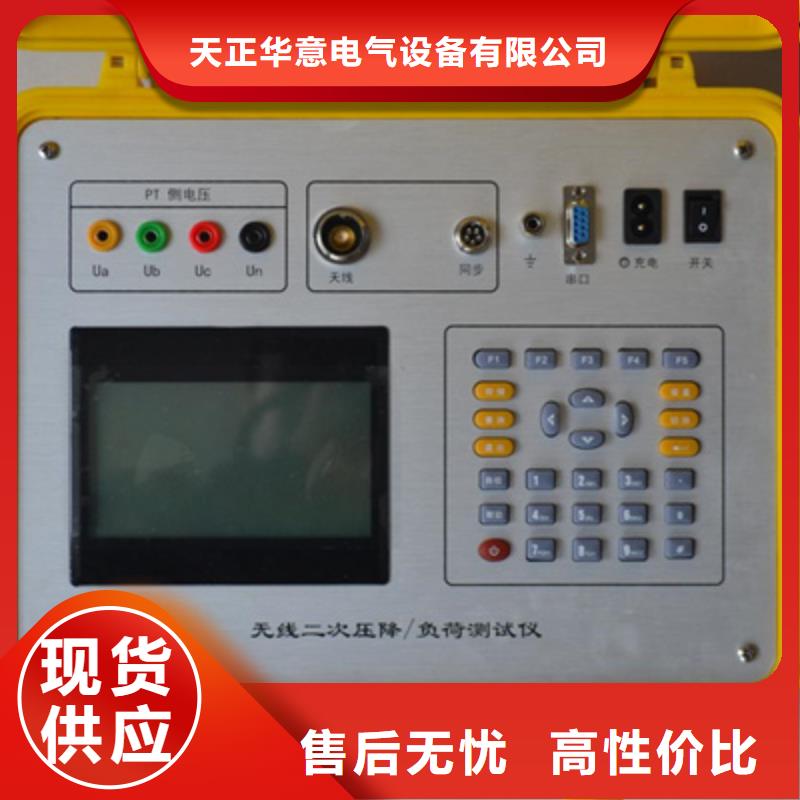

莱芜二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这是很危险的故障。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断开电流回路接入测量，读数不直接等缺点。TH-106C无线二次压降及负荷测试仪是分布式无线同步测量电压互感器二次压降负荷以及伏安相位等电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作二次负荷在线测试仪和三相相位伏安表使用。两台同时使用时可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降，二次负荷，测试现场不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的稳定运行，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。TH-106C无线二次压降及负荷测试仪彻底解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用。无线二次压降负荷测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量具有体积小，重量轻，携带方便，接线简单，测试准确等优点。

莱芜CT伏安特性测试仪

莱芜二次压降负载测试仪在参数设置界面按下F1进入“压降测试”界面，假设主界面上时选择了“压降测试(PT端)”，则如下图所示：压降测试界面操作：按下F1键，进行通讯测试该功能用来测试本机与从机之间，本机与中继器（可选）之间的无线通讯信号质量。测试结果以图标的方式显示在标题栏。其中左边的天线图标代表本机与从机之间的无线通讯信号质量，右边的天线图标代表本机与中继器之间的无线通讯信号质量。图标表示信号质量优，图标表示信号质量良，图标，表示信号质量不达标。只有通讯信号质量优，或者通讯信号质量良的情况下，测试才能顺利完成。如果信号质量不达标则需要调整天线位置或者更换天线。按下F1键，开始通讯测试。仪器首先测试本机与中继器之间的无线信号质量，然后再测试本机与从机之间的无线信号质量，只要有一个信号质量是优或者良，试验就能顺利的进行。标题栏绿灯闪烁则代表本机无线发送数据，如图标所示。红灯闪烁则代表本机收到无线数据，如图标所示。显示灰色的灯，则表示当前没有无线数据的收发。如图标所示。按下F2键，进行压降测试压降测试前，必须先做或者已经完成通讯测试，否则界面提醒“请先按F1键，进行信号质量测试”压降测试需要20个步骤才能完成，测试时，界面右下角有一个计数器，显示当前的测试的步骤数。

<莱芜>天正华意电气设备有限公司

莱芜二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

莱芜CT伏安特性测试仪

莱芜二次压降负载测试仪当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图四、参数设置屏如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；

莱芜二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这是很危险的故障。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断开电流回路接入测量，读数不直接等缺点。TH-106C无线二次压降及负荷测试仪是分布式无线同步测量电压互感器二次压降负荷以及伏安相位等电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作二次负荷在线测试仪和三相相位伏安表使用。两台同时使用时可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降，二次负荷，测试现场不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的稳定运行，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。TH-106C无线二次压降及负荷测试仪彻底解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用。无线二次压降负荷测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量具有体积小，重量轻，携带方便，接线简单，测试准确等优点。

莱芜CT伏安特性测试仪

莱芜二次压降负载测试仪当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。接线方式 — 指被测表计的类型，包括：三线有功、三线无功、四线有功、四线无功四种方式，用【←】、【→】键进行切换；输入方式 — 指被测表脉冲取样方式，包括：脉冲（光电）方式和手动方式两种，用【←】、【→】键进行切换；注意，用不同的脉冲取样方式时一定要将本参数设置为与之相应的方式，否则测试可能不正常；电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择，用【←】、【→】键进行切换；共包括：5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式，其中5A【内部CT】指内置电流互感器输入方式，此种方式精度高，但在现场时电流接入比较麻烦，一般在试验室采用此种方式；其它6中带钳的指钳形互感器输入方式，本仪器共支持3种钳表的使用，标准配置为小钳表（开口圆形，直径为8毫米，可选择5A和25A两种档位），第二种为中型钳表（开口圆形，直径为50毫米，可选择100A和500A两种档位），第三种为大型钳表（开口长园形，长端为125毫米，宽50毫米），钳表方式的优点是现场接入方便，不需断开电流回路，但精度较低。表号 — 人为输入编号用于区分被试品结果，以便在查阅时不会将多组结果混淆，表号可为数字或字母，多输入12位。

莱芜二次压降负载测试仪用来进行低压计量用电流互感器变比的检测，屏中首先给出接线提示：一次电流用C相钳表进行测量，同时显示出当前选择的钳表形式和档位（用户可根据被测互感器的实际电流情况选择不同的钳表，在不超量限的情况下尽可能的选择接近的电流档位），注意：钳表的使用和参数设置中电流档位的选择一定要对应，否则会造成测试结果不正常的情况，例如：用户使用口径为50毫米的钳表进行测量时，本应在100A【中钳】和500A【中钳】两种量程中选择，但用户错误的选择了400A【大钳】或2000A【大钳】中的一种，就会造成测试结果不正常；屏中还显示一次侧实测电流值、二次侧实测电流值、测试变比值、测量夹角（通过夹角可判定互感器的一次侧和二次侧是否极性相同、是否相别一致；如果夹角为0°左右，则说明互感器一次和二次同极性且同相别；如果夹角为180°左右，则说明互感器一次和二次同相别但极性反；如果夹角为60°、120°、240°或300°左右的数值，则说明相别和极性都可能反）。（9）测试_485界面这个界面用来对全电子式多功能电能表进行485通讯接口正常与否和各个功能参数的测试；共分四屏，按F1可调出现场表各费率点及总的电能参数。图十一、测试_485 电能按F2显示各费率点及功率需量。图十二、测试_485 需量按F3可调三相电压、电流、有功功率、无功功率、功因数。图十三、测试_485 电测按F4显示现场表的工作状态如近编程时间、需量清零时间、编程次数、需量清零次数、电池工作时间、电表日期、系统时间、需量周期、滑差时间、自动抄表日期等。图十四、测试_485 状态

莱芜二次压降负载测试仪历史记录界面操作：在主界面下，通过”键选择“历史记录”，按“ENTER”键进入该界面如下图所示:在本界面下，通过“键来选择当前记录和翻页。按下F1键，查看当前记录，当前记录分两屏显示，屏显示测试时环境参数，第二屏显示实际的测试结果。界面如下图所示。按下F2键，删除当前记录此时只是在内存中删除了记录，并没有在存储器中完成删除的操作，需要按下“MENU”才真正完成删除的操作。按下F3键，导出数据导出数据是将保存在内部存储器的历史记录，全部保存到SD卡里，以当前时间年月日小时命令的文件里，如当前时间是2016-05-28 09:20:30， 则此时导出文件的名为：.DAT文件。按下F4键，清空记录清空记录是指将保存到内部存储器的所有历史记录删除。它不会删除SD卡里的数据。七、系统设置界面操作：系统设置界面包括了当前时间的设置以及自动关背光时间的设置。通过“←”“→”键选择要更改的项目，然后通过“↑”，“↓”键来完成更改。界面如下图所示：按下F1键，恢复默认的关液晶背光时间按下F2键，保存当前设定的关背光时间按下F3键，保存当前设定的时间按下F4键，返回到主菜单八、二次负荷在线测试1、测量接线3线PT负荷测试接线在PT侧进行测试。PT侧A、B、C相电压线分别接到测量终端的U1、Un、U3端子上；用A、C(分别接到测量终端的I1，I3上)两把钳形电流互感器分别接到PT侧A、C相上，注意：相别一定要对应，否则测试结果不正确。接线图如下所示：4线PT负荷测试接线在PT侧进行测试 ，PT侧A、B、C、N相电压线分别接到测量终端的U1，U2，U3，UN端子上；用三把钳形电流互感器分别卡到PT侧各相上

<莱芜>天正华意电气设备有限公司 莱芜CT伏安特性测试仪

莱芜二次压降负载测试仪屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。

---
