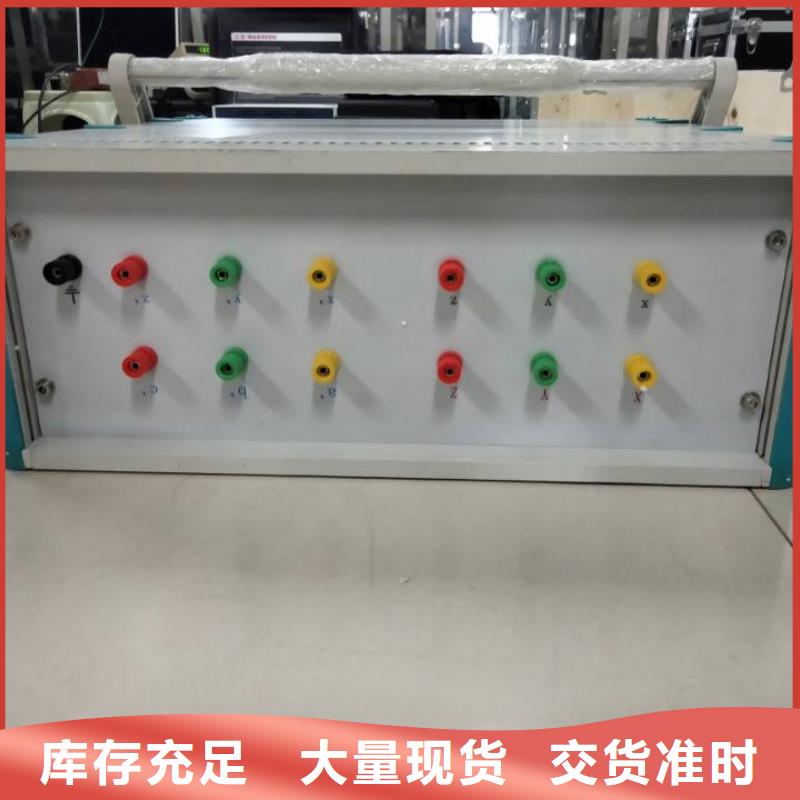

拉萨变压器绕组变形测试仪性能特点1、仪器采用交流220V低压电源，通过手动、自动两种模式对单相、三相变压器的AB、BC、CA绕组施加电流，测量变压器的短路阻抗与铭牌阻抗比较的误差百分比外，还可测量变压器的阻抗、电抗、电阻、电感等值方便用户数据对比，测试结果非常直观；2、仪器可单相测试，也可三相测试；可手动测试，也可自动测试；3、一次性接线，不用倒接测试线便可自动完成三相测试；4、不用外接调压器，便可对被测试品进行测量；5、仪器不仅显示阻抗误差百分比，还显示施加电压、施加电流、测量功率，短路阻抗、短路感抗、绕组电感、短路阻抗电压等值；6、零序阻抗适用于高压侧星形接线带中性点的变压器，仪器可同时测量零序阻抗、零序感抗、零序电阻、零序电感；7、仪器可采用内部电源及外部电源两种供电模式；8、仪器内置7寸彩色触摸液晶屏，中文操作菜单，触摸操作更便捷，同时配置微型打印机可实时打印数据；9、具有RS232接口，可以将测试数据传输到后台；10、本机可存储100条测试记录，数据存储以测试保存时间为索引；11、具有USB接口，可以将测试数据转存到U盘；12、仪器自带时钟功能，时间可自行校准；四、技术指标1、电压测量范围：15V～500V （可定制600V）2、电流测量范围：0.5A～50A3、准确度：电压误差值：＜0.2％；电流误差值：＜0.2％；功率误差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗误差值：＜±0.5％；4、阻抗测量范围：1Ω～200Ω；5、工作电源：AC220V±10％；6、电源频率：50Hz±5Hz；7、工作温度：-10～40℃；8、环境湿度：≤80％RH 无结露；9、外形尺寸：400＊340＊195mm；10、整机重量：13.5kg。

拉萨变压器绕组变形测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为有力的依据。 电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。2005年6月 电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前，应做低电压短路阻抗测试，以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后，应做低电压短路阻抗测试，并与原始记录进行比较，同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后，方可投运。正常运行的变压器应至少每6年测一次。

<拉萨>天正华意电气设备有限公司

拉萨变压器绕组变形测试仪简略，当前是测试界面的时候，简略显示采样数据波形和当前的电压电流和频率；当前是数据分析界面的时候，简略显示当前数据文件的短路阻抗短路电抗，横向以及纵向的比较。19.1.2.2详细，当前是测试界面的时候，详细显示当前三相的短路阻抗、短路电抗、漏电感、有功功率、无功功率和介损角，还有总的短路损耗和短路阻抗；当前是数据分析界面的时候，详细显示当前数据文件的电压、电流、频率、漏电感、有功功率、无功功率和介损角，还有总的短路损耗。19.1.3设置19.1.3.1变压器参数，选择此项目后，会打开一个变压器各项参数的对话框，设置好各个参数后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中，覆盖掉这些文件以前的变压器参数。（此功能是针对在变压器现场测试时，临时简单设置了变压器参数，再测试完成后重新想修改已保存的变压器参数的情况。）19.1.3.2设置单位名称，选择此项目后，会打开一个要求输入单位名称的对话框，按“确认”键保存输入，按“取消”键放弃输入，此项目设置的单位名称，只在打印报告中会反映出来。19.1.3.3仪器检测调试功能，选择此项目后，会打开一个检测调试的对话框，此功能主要用来检测调试改仪器电压电流准确度的，在此状态下，请使用外置恒流源电源，将恒流源的电流输出两端插入外置电源接口，然后将电压输出的一端使用2根带插头的导线和仪器的3个电压端短接在一起，另一端连接在“Ux”上。再使用3根带插头的导线将仪器的4个电流端短接在一起，这样接线就完成。在开启恒流源的输出钱，请先选择“初始化”，选择输出了标准的电压和电流后，选择“开始输出”，稍等一会儿，会显示出仪器实测的电压和电流值。

<拉萨>天正华意电气设备有限公司 变压器变形测试仪拉萨

拉萨变压器绕组变形测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为有力的依据。 电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。2005年6月 电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前，应做低电压短路阻抗测试，以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后，应做低电压短路阻抗测试，并与原始记录进行比较，同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后，方可投运。正常运行的变压器应至少每6年测一次。

<拉萨>天正华意电气设备有限公司 变压器变形测试仪拉萨

拉萨变压器绕组变形测试仪进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

<拉萨>天正华意电气设备有限公司
变压器变形测试仪拉萨

拉萨变压器绕组变形测试仪性能特点1、仪器采用交流220V低压电源，通过手动、自动两种模式对单相、三相变压器的AB、BC、CA绕组施加电流，测量变压器的短路阻抗与铭牌阻抗比较的误差百分比外，还可测量变压器的阻抗、电抗、电阻、电感等值方便用户数据对比，测试结果非常直观；2、仪器可单相测试，也可三相测试；可手动测试，也可自动测试；3、一次性接线，不用倒接测试线便可自动完成三相测试；4、不用外接调压器，便可对被测试品进行测量；5、仪器不仅显示阻抗误差百分比，还显示施加电压、施加电流、测量功率，短路阻抗、短路感抗、绕组电感、短路阻抗电压等值；6、零序阻抗适用于高压侧星形接线带中性点的变压器，仪器可同时测量零序阻抗、零序感抗、零序电阻、零序电感；7、仪器可采用内部电源及外部电源两种供电模式；8、仪器内置7寸彩色触摸液晶屏，中文操作菜单，触摸操作更便捷，同时配置微型打印机可实时打印数据；9、具有RS232接口，可以将测试数据传输到后台；10、本机可存储100条测试记录，数据存储以测试保存时间为索引；11、具有USB接口，可以将测试数据转存到U盘；12、仪器自带时钟功能，时间可自行校准；四、技术指标1、电压测量范围：15V～500V （可定制600V）2、电流测量范围：0.5A～50A3、准确度：电压误差值：＜0.2％；电流误差值：＜0.2％；功率误差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗误差值：＜±0.5％；4、阻抗测量范围：1Ω～200Ω；5、工作电源：AC220V±10％；6、电源频率：50Hz±5Hz；7、工作温度：-10～40℃；8、环境湿度：≤80％RH 无结露；9、外形尺寸：400＊340＊195mm；10、整机重量：13.5kg。

拉萨变压器绕组变形测试仪进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。
