聊城交流采样现场校验仪 内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置；⑵ 频率栏中显示值在没有交流电压、电流信号时，显示为“38.110”，有交流电压、电流信号时，则显示实际“市电”频率值。当对频率进行“送数”操作或在按屏幕下边六个按键中对应“频率”的空白键进入“交流频率输出设置”界面后，按数字键“9”（市电/标频）键，将频率由“市电”状态转成“标频”状态时，则频率栏中显示“标频”值。注：对于频率进行步进操作时，必须先将频率由“市电”状态转成“标频”状态，否则按“1～5”键步进调节无效；⑶ 在图4中按屏幕下边六个按键中对应“因数”的空白键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后 ，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前电压、电流的档位；相别、接线方式的状态；设置电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。

聊城交流采样现场校验仪 4、按【校验】键，看子菜单选择（1、自动校验，2、单点校验）按数字键【1】，本装置显示被校表的被检各点；5、按【电流】键，对准被上升电流值为准被校表分格，（因本装置的上升键由“1、2、3、4代）按【1】键可上升电流10％，【2】键为1％，【3】键为0.1％，【4】键为0.01％，下降的四键由【5】、【6】、【7】、【8】代替，操作这八个键，对准各分检点按下计算键，装置将自动显示每一个点的误差及变差；例2、校一块220V，5分格交流直读表1、将被校表与交流输出端的任意一相连接，根据主菜单按数字键【5】；选择交流电压表（如右图所示）2、装置翻页到子菜单，电压档位选择200V按数字键【4】；3、按【分格】键，光标移至总分格数，这时按数字键【2】【2】【分格】键确认，光标移至分格栏，按数字键【5】【分格】完成分格置入，4、按【参数】键，光标移至交流电压表栏，按数字参数置入，【2】【2】【0】【参数】键确认，完成被校表参数置入；5、按【校验】键，选择【1】自动校验，开始校表；6、按【电压】键操作【1】【8】，八个键，上升或下降电压幅值。

<聊城>天正华意电气设备有限公司 三相电能表校验装置2023已更新(本地新闻)

聊城交流采样现场校验仪 使用方法:5.1 仪器应置于通风良好，无日光直射、干燥、清洁的场所。本仪器的电源电压为220V±10％，频率为50Hz±1Hz。电源插座上地线应良好接地。5.2 电压、电流输出端开路（不接负载），所有电位器逆时针旋转到底，再接通电源开关，预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的性能和量程，选择相应的档位和开关位置。5.3电流输出端开路或电压输出端短路时，将会出现“超载”显示（OFLO），在恢复正常工作状态后，请按复位键复位。5.4幅值调节可采用按键或电位器调节，通过键盘上的转换开关选择。5.5控制键盘说明：Ｖ　Ｉ　Ｆ　Φ　为电压、电流、频率、相位功能键。10　１　0.1　0.01　分别为上升调节键。10　１　0.1　0.01　分别为下降调节键。上述上升、下降键对于电压、电流（步进）代表10％、1％、0.1％、0.01％；（75V、150V、300V量程分别为1/15、1/150、1/1500、1/15000；600V量程分别为1/12、1/120、1/1200、1/12000）对于频率代表10Hz、1Hz、0.1Hz、0.01Hz；对于相位代表10°、1°、0.1°、0.01°。100％　50％　０　为输出状态键。对于电压、电流分别代表该量程的100％、50％、0(输出回零)。对于相位代表相位检查，60°，0°。对于频率代表×，×，50Hz。相位校零键。 复位 过载复位键。确认 测试数据确认（在带通讯接口时使用）。＋30° -30° ＋180° 为相位快调键.开机后的状态为:功能键Ｖ步进状态频率为50Hz相位为0°此时可直接调节电压输出的大小。

<聊城>天正华意电气设备有限公司 三相电能表校验装置2023已更新(本地新闻)

聊城交流采样现场校验仪 如需进行其它档位、其它相别的源校准时，只要按“7”键切换到所需校的档位，再按数字键“8”选择其它相，选好后按本节A．2校准方法校准。档　位 交流电压档位表校准在图29界面中，按“9”键进入“交流电压档位表校准”界面如图31。同样通过数字键“7”选择档位；数字键“8”切换相别；数字键“9”可切换到交流电压档位“源校准”。其校准方法与源校准一样。C 存储每完成一档的各相电压档位源、表校准后，先按“存储”键再按“OK”键以确认新的校准系数。D 复位完成全部交流电压和交流电流校准工作后，按“复位”键装置进入开机初始状态。只有按了“复位”键以后新的校准系数才起作用。如果未按“复位”键而按“返回键”退出档位校准回到主菜单，又由主菜单进入源操作界面或校表界面，装置将执行校准前的数据而不是校准后的数据。5．7. 2. 1. 2 交流电流校准在任意档位校准界面中，按屏幕下方的“交流I”键即可进入“交流电流档位源（表）校准”界面。交流电流校准也分为交流电流档位“源校准”和交流电流档位“表校准”。其校准操作与交流电压校准方法一样。5．7. 2. 1. 3 直流电压校准直流电压校准分为直流电压档位源零点校准、直流电压档位源满度校准、直流电压档位表零点校准、直流电压档位表满度校准。其中“直流电压档位表零点校准”、“直流电压档位表满度校准”用于测量变送器输出的内置标准表的校准。A 直流电压档位源零点校准A．1 在任意档位校准界面中按“直流U”键，即可进入“直流电压档位源零点（表零点、源满度、表满度）校准”界面。可通过数字键“9”、“0”选择“直流电压源零点校准”界面如图32。“8”键在此无效，因为直流只有一相输出。

<聊城>天正华意电气设备有限公司
三相电能表校验装置2023已更新(本地新闻)

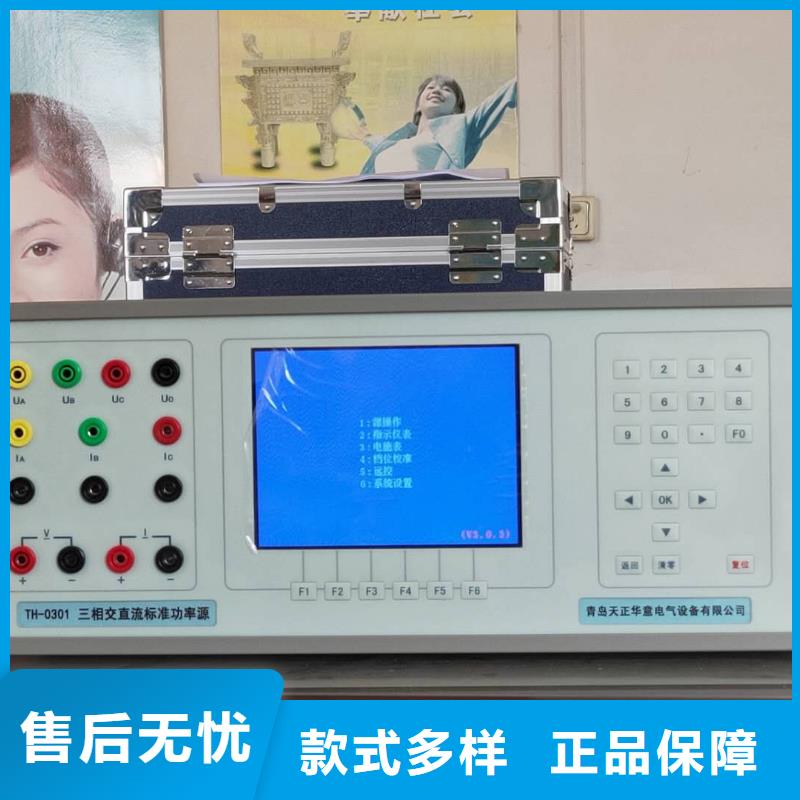

聊城交流采样现场校验仪表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室。电厂和其他相关部门，便于携带到现场使用。它具有以下特点：? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。? 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。? 三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 ? 电压、电流、相位试验点丰富，便于操作。? 带RS232串口，开放通讯规约，便于计算机控制及升级软件。

<聊城>天正华意电气设备有限公司

聊城交流采样现场校验仪交流变送器检测图21的上半部分显示内置标准所测得的各相电压电流、功率、功率因数和总的有功功率无功功率、功率因数、频率及装置当前的档位和接线方式。中间部分用于设置被检变送器的额定电压额定电流（或额定功率：对于功率变送器的检测，既可输入额定电流也可输入额定功率。当光标位于额定电流框里时，按或键，可在“额定电流”和“额定功率”间切换）输出范围（电压、电流变送器有0～1V、0～5V、0～10V、0～20V、0～1mA、0～2.5mA 、0～5mA、0～10mA、0～20mA、4～20mA 、1～5V、2～10V十二种输出范围可选；功率、因数、频率变送器输出范围比电压、电流变送器输出范围多-1V～0～1V、-5V～0～5V、-10V～0～10V、-20V～0～20V、-1mA～0～1mA、-2.5mA～0～2.5mA 、-5mA～0～5mA、-10mA～0～10mA、-20mA～0～20mA、1V～3V～5V、2V～6V～10V、4mA～12mA～20mA 十二种双向可选）、接线方式（三相四线有功、三相四线无功、三相三线有功、三相三线无功、单相）和检定方式（“自动单点时间”（响应时间“谐波纹波”）等信息。装置在开机或复位后，参数输入界面中会自动显示上一次所输入被检变送器的参数，有利于校多块同参数的变送器。若“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面和电能变送器单点校验”界面里有不正常显示时，请按“返回”键，可在变送器校验子菜单中按（交流变送器初始化）后，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！交流电压、电流变送器和频率变送器的自动检测在本装置的A相进行。变送器的输出接到后板对应“直流输入”的电压、电流输入端。底部五个键用于选择被检变送器的类型（图21是按“功率”后的显示）用或键，把光标移到相应信息栏目，通过数值键和键在同一栏目输入数字或选择相关选项。检定方式”栏目中的五个选项解释如下自动”根据检定规程，装置内预置了各类变送器的校验点。装置将自动检测被检变送器的这些校验点误差。单点选好某一校验点后，装置不断地检测这一点的误差（方便调试变送器的误差）时间仅检测变送器的响应时间。“谐波”——仅检测变送器的谐波影响。“纹波仅检测变送器的纹波。

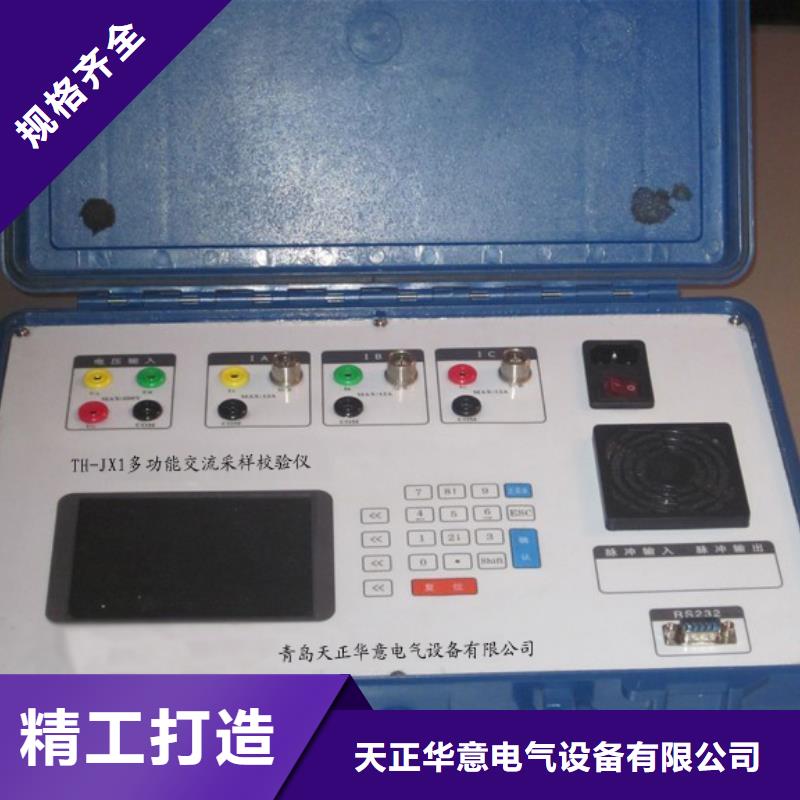

聊城交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。

三相电能表校验装置2023已更新(本地新闻)

聊城交流采样现场校验仪当按下数字键【1】后，此页面将自动翻页。页面显示为：可根据菜单中提示按相应的数字键粗调或细调频率值。按第四次【↑】键后页面显示为：开机默认相位为0°，操作方法同上。当按下数字键【1】后，此页面将自动翻页。页面显示为：可根据数字提示按相应的1－8数字键粗调或细调相位值。按第五次【↑】键后页面显示为：当按下数字键【0】后，此页面将自动翻页。页面显示为：可根据数字提示按相应的1－8数字键粗调或细调电流值。按第六次【↑】键后页面显示为：当按下数字键【0】后，此页面将自动翻页。页面显示为：可根据数字提示按相应的1－8数字键粗调或细调电压值。指示仪表校表举例：例1、校一块0—7.5A，15分格直流电流表1、把被校表与本装置后端的直流输出连接，看主菜单选择相应的校验方式，按数字键【8】进入直流电流表校验； 2、看子菜单显示，选择电流量程10A，按【↑】键将光标移至额定电流栏，按数字键【7】额定电流栏变为10A；（如图所示）（进入直流后按【↓】键返回主菜单；）3、键入参数、分格：按【参数】键，光标移至被检表额定电流栏按数字键【7】【 ? 】【5】【参数】键确认，完成被校表额定电流量程置入；按【分格】键光标移至总分格数栏，这时按数字键【1】【5】【分格】键确认，光标移至“分格”按【分格】键完成被校表各项参数置入；

---
