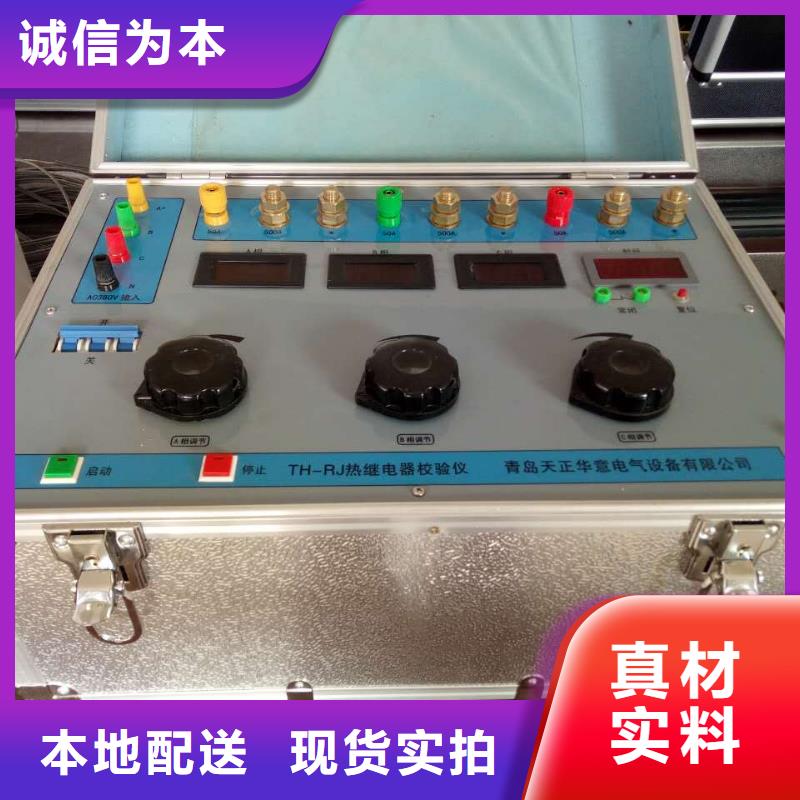

临沧热继电器测试仪为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。ZNPM型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。ZNPM型SF6密度继电器校验仪吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。2.校验原理密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。市面上SF6密度继电器有多种形式，从输出接点看有单接点、双接点和三接点等形式，包括闭锁、报警、超压，也有双闭锁类型，总结下来校验类型如下：闭锁回复值校验（升压，接点一）：在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。报警回复值校验（升压，接点二）：给SF6密度继电器缓慢匀速进行充气

SF6气体继电器校验装置临沧

临沧热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

临沧热继电器测试仪感谢您使用我公司的产品，智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能通过USB通讯接口上传试验数据到计算机，同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

<临沧>天正华意电气设备有限公司

临沧热继电器测试仪感谢您使用我公司的产品，智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能通过USB通讯接口上传试验数据到计算机，同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

SF6气体继电器校验装置临沧

临沧热继电器测试仪智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图13＊＊年＊＊月＊＊日＊＊时＊＊分确定取消图14此时按确定键使相应的数字反显后可以分别对年、月、时和分的数值分别进行调整。配套工具软件使用说明1.软件功能简介此配套工具软件用来将仪器中的测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。2.软件特点本软件为绿色软件，无需安装便可使用支持USB通信方式支持Windows系列操作系统，运行速度快，使用方便3.运行环境计算机硬件需求：建议使用赛扬533 及以上CPU，512MB 及以上内存、1GB 及以上可用硬盘空间。支持软件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系统；Microsoft Office 2003 及以上版本（必须包含Excel）。4.软件操作说明（1）双击，运行仪器配套工具软件，如下图所示。（2）使用USB数据线将计算机和仪器连接起来。仪器开机，进入数据上传界面，如下图所示。（2）选择通信端口。点击“串口选择”右方的滚动条，选择USB安装后系统分配的端口号（详见“USB驱动程序安装说明”）。（3）点击“通信自检”按钮，计算机与仪器进行通信，此时有以下两种情况：联机成功，数据上传至计算机，如图所示。数据上传成功后可进行“导出数据”及“生成报表”操作。此时仪器显示如下界面：（4）导出数据。点击 “文件”下拉菜单，再点击“导出数据”按钮，如图所示。此时弹出对话框，如图所示。选择要保存文件的位置，输入保存的文件名称，数据将以Excel 格式保存在计算机中，试验人员可对测量数据做进一步分析处理，如图所示。打开刚才保存的Excel数据文件如图所示。

<临沧>天正华意电气设备有限公司

临沧热继电器测试仪接点一接点二接点三同时校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’、‘接点二降值’和‘接点三’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.10带4～20mA输出的密度继电器的校验对电子式密度继电器进行校验时，需要将模拟信号线将密度继电器的4～20mA的信号接入仪器面板上的模拟信号处。模拟信号线一段的红色鳄鱼夹接“＋”，黑色鳄鱼夹接“—”。其余测量过程方法与上述机械表相同。5.4仪器自校准5.4.1 输入密码按、?键更换输入域，按F1、F2增减数值，按OK键如输入的密码正确则进入仪器自校准界面，按ESC键返回主界面。说明：仪器密码为“0000”。5.4.2 仪器自校准按或、?键更换输入域，按F1、F2增减数值，按OK键获取当前测量值，按ESC键返回主界面。当输入域为“保存自校准数据”时，按OK保存数据。说明：务必把输入域为“保存自校准数据”后，按OK保存数据。5.5历史查寻按键查看前一页或后一页，按F1打印数据，按F2删除所有历史记录。按ESC键将返回主界面。5.6系统时钟修改按或、?键更换输入域，按F1、F2增减数值，按OK键保存时间，按ESC键返回主界面。

<临沧>天正华意电气设备有限公司 SF6气体继电器校验装置临沧

临沧热继电器测试仪功能及特点该校验仪主要具有如下功能：1、对任意环境温度下的各种SF6气体密度继电器的报警动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的报警性能校验。2、对任意环境温度下的各种SF6气体密度继电器的闭锁动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的闭锁性能校验。3、如被校验的SF6气体密度继电器附有压力表或密度表，该校验仪还可对压力表或密度表的精度进行校验。该校验仪吸收国内同类产品先进经验，运用了先进的的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术，选用进口的高性能压力、温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度，并自动换算成20℃时的标准压力值，从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室，而且避免了大量的SF6气体的浪费。具有以下显著特点：?采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。?
