六盘水直流高压发生器 一体化高压电源使用说明书青岛天正华意电气设备有限公司目 录一体化电源一、概述二、主要特点三、技术参数四、仪器操作面板及界面说明 5五、操作方法的简介 5六、使用与维护 6七、配置清单 7尊敬的顾客:在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?要求请阅读下列注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。①：使用时一定要将仪器可靠接地，高压输出线不要与地面接触；②：只有合格的技术人员才可执行维修，防止触电造成人身伤害；③：正确地连接和断开。当测试导线与带电端子连接时，一定不要连接或断开测试导线。做完试验后一定要放电，中途暂停时也要放电，以免意外碰到；④：避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。⑤：请注意严禁在高瓦斯、高浓度易燃气体环境中测试。由此发生的事故与设备生产商无关!一、概述TH-32KV一体化电源采用一体化设计，内置高压电容及可调间隙球，体积小，重量轻，接线简单，方便运输及随身作业。

<六盘水>天正华意电气设备有限公司

六盘水直流高压发生器安 全 警 告● 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。● 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。● 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。● 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，直接接上地线放电。● 如做容性负载试验时，一定要接上限流电阻。● 直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。● 试验完毕必须将接地线挂至高压输出端方可拆除高压引线。

六盘水用户喜爱的超轻型高频直流高压发生器生产厂家 <六盘水>天正华意电气设备有限公司
<六盘水>天正华意电气设备有限公司

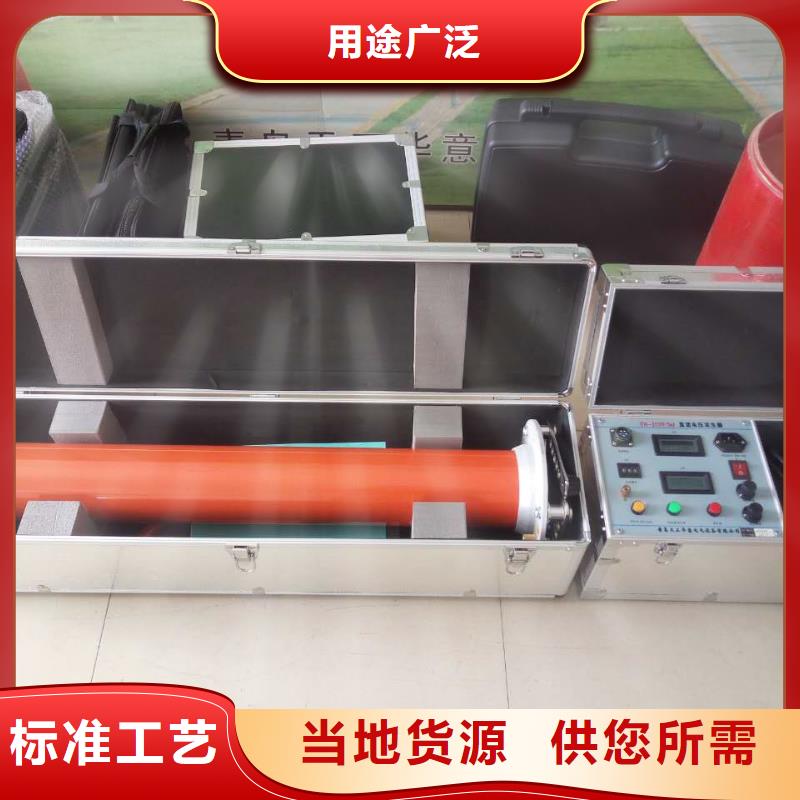

六盘水直流高压发生器系列智能全自动直流高压发生器是我公司根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的，在第二代便携式直流高压试验器的基础上研制开发的一代智能型产品。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。本机采用全中文菜单显示，触摸屏按键操作，人机界面好，操作简单。并且具有自动零位启动，过压过流保护等功能，可靠，智能化程度高，功能完备，数据稳定可靠。二、工作原理框图三、主要技术参数特点1．技术特点：采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。对PWM不准确线性度进行了调整，精度得到了大幅度提高。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。触摸屏直观操作，人机界面清晰准确。高精度AD转换测量高压电压电流，实时监测，并且在输出电压有波动时能自动调节输入电压实现输出高压的稳定，试验数据真实可靠。

六盘水直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。

六盘水直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

<六盘水>天正华意电气设备有限公司 六盘水用户喜爱的超轻型高频直流高压发生器生产厂家

六盘水直流高压发生器安 全 警 告● 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。● 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。● 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。● 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，直接接上地线放电。● 如做容性负载试验时，一定要接上限流电阻。● 直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。● 试验完毕必须将接地线挂至高压输出端方可拆除高压引线。

<六盘水>天正华意电气设备有限公司
六盘水用户喜爱的超轻型高频直流高压发生器生产厂家

六盘水直流高压发生器当被试电路击穿导致高压输出过载时此灯闪亮。需要关闭电源，重新启动。“冲击高压输出”插座——此高压插座可直接输出仪器设定的直流高压并加到被测电缆的故障相端头。四、注意事项：1、使用前，直流高压一体化发生器必须可靠接系统地。2、开机时必须将“电压调节”旋钮逆时针旋到小。3、“保护指示灯”亮时，必须将“电压调节”旋钮左旋至小，断开电源后重新启动。4、关机时，先将电压调节至小再关电源，“冲击高压选择”调到“0（放电）”位，。对电容器和被测电缆进行充分放电后再拆连接线。五、随机附件：1、高压线 一条2、接地线 条3、电源线 一条4、使用说明书 一份5、产品合格证

<六盘水>天正华意电气设备有限公司
<六盘水>天正华意电气设备有限公司 六盘水用户喜爱的超轻型高频直流高压发生器生产厂家

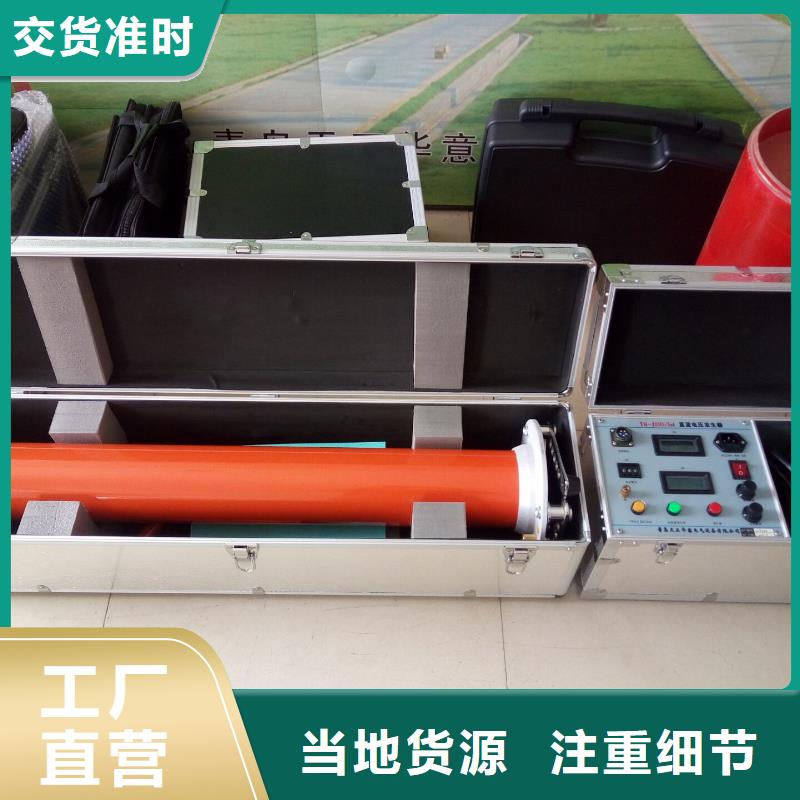

六盘水直流高压发生器 系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

<六盘水>天正华意电气设备有限公司

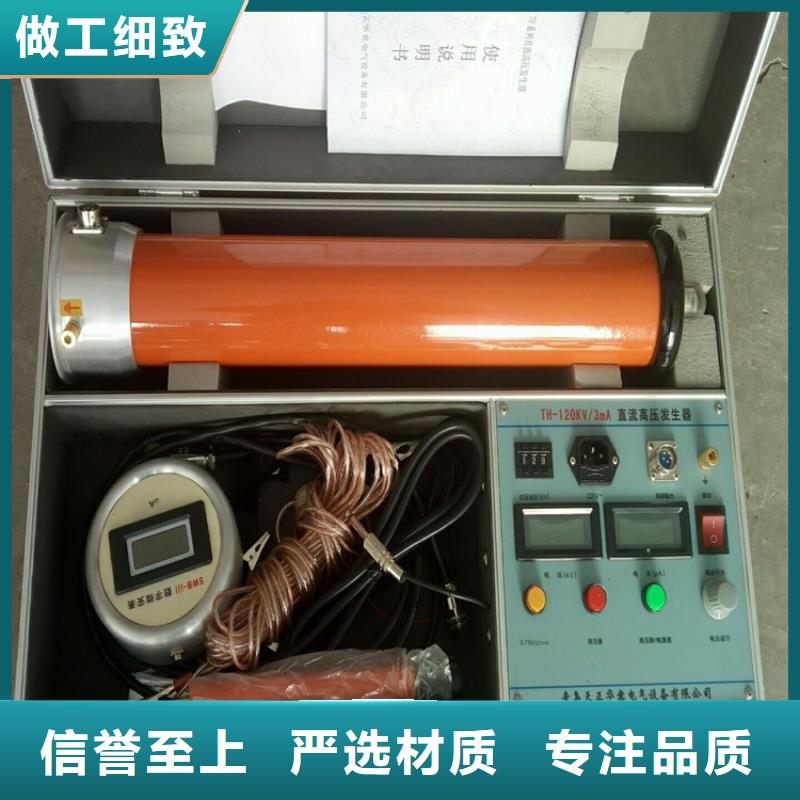

六盘水直流高压发生器数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。12. 提手。13.一节使用或二节使用测量转换开关。（2）．双节倍压筒示意图 1．高压引出接线柱（可连接微安表和水电阻或限流电阻） 2．均压球3．第二节倍压筒体4．一二节倍压筒连接法兰 5．节倍压筒体6．底座7．接地端子8. 中频输入五、操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。

六盘水直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。

六盘水用户喜爱的超轻型高频直流高压发生器生产厂家

六盘水直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

六盘水用户喜爱的超轻型高频直流高压发生器生产厂家 <六盘水>天正华意电气设备有限公司

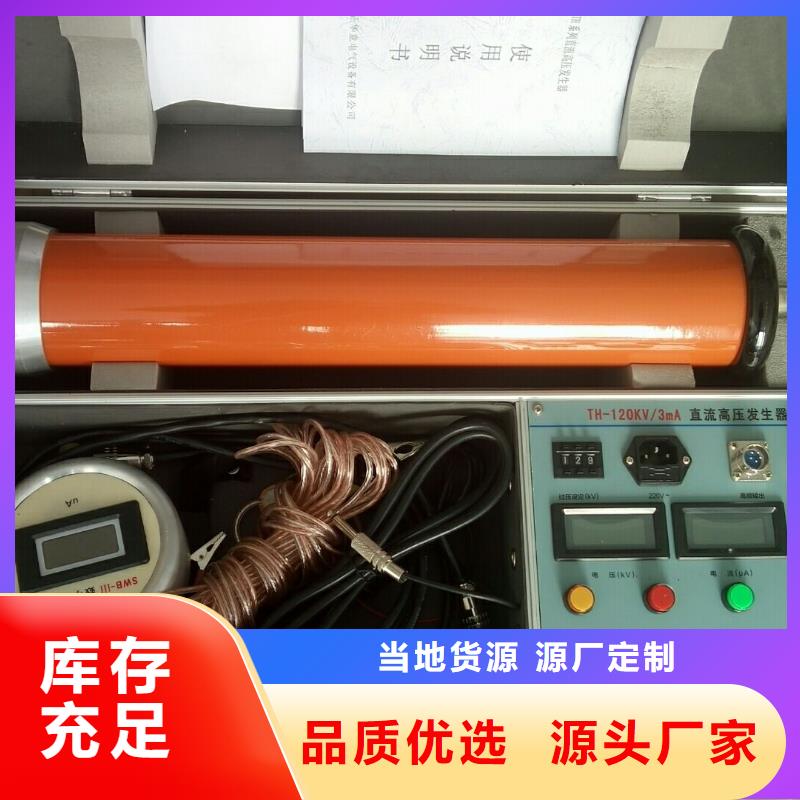

六盘水直流高压发生器全量程采用单片机平滑调压，升压速度可根据试验要求调整。升压电路零起升压，过压过流以及试验时间可任意设定专设氧化锌避雷器试验菜单选项，特别适用氧化锌避雷器0.75UDC1mA直流泄漏试验专设阶段耐压试验菜单选项，可一键式按试验规程完成电力电缆直流试验项目试验过程中自动记录电流值的波动变化，并能将结果显示在屏幕上，特别方便进行数据分析。倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。可自动存储300次试验数据，可打印可查询。仪器自带万年历和时间功能，实验结果查询和打印时可显示时间和日期。增加了急停按钮，在试验出现异常或紧急情况时可人工干预，提高试验安性。2．技术参数：输出电压：60kV\120kV\200kV\300kV\400kV\500kV\600kV输出电流：2mA\3mA\5mA\10mA测试精度：±1.0％（读数±2个字)纹波系数：≤1％电压稳定度：随机波动，电源电压变化±10％时≤1％过载能力：空载电压可超出额定电压10％使用10分钟充电电流为1.5倍额定电流工作方式：间断使用，一次连续时间长为30分钟工作环境：电源：单相交流50HZ 220V±10％温度： 0~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下四、产品结构（1）控制箱面板结构（2）．倍压筒结构示意图 1．高压引出接线柱（可连接微安表或限流电阻） ．倍压筒顶盖3．倍压筒体4．接地端子 5．中频输入连接端子6．底座

六盘水用户喜爱的超轻型高频直流高压发生器生产厂家

六盘水直流高压发生器产品主要技术性能1.脉冲高压输出：0—20KV 2.脉冲能量：400J（焦耳）3.高压脉冲周期：1—5秒（连续可调）4.内置储能电容：2μF/20KV 5.无线遥控距离：30 m6.电源电压：220V±10％ 50HZ7.环境温度：-20℃— 50℃四、操作说明1.使用设备前必须确保可靠接地（注：后面板高压地与电缆外铠连接，设备外壳与大地连接），并接好放电棒2.高压输出端口与被测电缆用高压线连接采用冲击闪络法测试，用高压线将高压输出端口与被测电缆芯线连接，使用双Q线将后面板采样插座与电缆故障测试仪主机连接进行波形采样3.合上电源开关，绿色电源指示灯亮4.用遥控器操作，按遥控器上相应按钮操作5.测试完成后，按“停止”按钮，“工作指示灯”灭，按“降压”按钮直至蜂鸣器响。6.按“球合”按钮至“球隙距离”指示灯灭，球隙自动放电7.关掉设备电源开关，切断电源8.用放电棒对电缆上残余高压进行放电，并在“放电”端进行放电五、遥控器介绍1.球离键：按此键放电球隙变大，指示灯点亮个数增加；2.启动键：按此键机器进入工作状态，工作指示红灯亮；3.升压键：点动式按此键，可使高压升压至放电打火；4.降压键：按此键，使高压降低，到零位蜂鸣器发出声响；5.停止键：按此键机器进入待机状态，电源（绿灯亮）；6.球合键：按此键放电球隙变小，指示灯点亮个数减少，动球回到零位时放电。与维护1.设备仪器应良好连接。“输出”端口引出的高压线应尽可能的远离金属外壳和地，应与被测电缆芯线相连。2.各设备及仪器应良好接地，电缆外皮接大地。3.做完高压冲闪后，一定要使球隙回零，使两球相碰，电容上存的电能才能放掉。4.为需用地线再次放电（用放电棒），确认电容的电已放完，才可接近主机。5.如遇突然断电，动球无法回零，须采用放电棒在“放电”端口对电容放电。6.如有故障和不正常声响、现象应按关机步骤及时关机。

---
