变压器铜铝容量直阻测试仪2023(今日/)

柳州变压器容量特性测试仪 功能特点（1）可准确判断10KV、35KV及光伏干式变压器的材质。（2）可以盲测10KV变压器的容量及35KV、110KV、220KV的变压器容量，支持直接测试出变压器实际容量盲测与铭牌容量一致性对比。（3）集成变压器材质测试、容量测试、特性测试、直阻测试、变比测试；可测量各种类型变压器的空载损耗、空载电压、空载电流、负载损耗、阻抗电压、短路电压、各种温标下的校正损耗等。（4）可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数，仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。（5）允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。（6）根据《变压器能效计划（2021-2023年）》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。（7）测试仪采用知名厂家生产的7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。（8）电池剩余电量百分数指示功能，绝非简单的亏电报警。（9）导电硅胶触摸按键使操作更简便，按键寿命更长。（10）测试结果存储功能，可存储500组以上容量测试数据。（11）用户可随时将测试的数据通过微型打印机将结果打印出来。（12）集成了中小型变压器和电压互感器的直流电阻测量，采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流。（13）集成智能电子尺可自动采集数据并在仪器中显示，温度自动采集。（14）内置接线图及电子说明书。（15）全汉字菜单及图形操作提示实现友好的人机对话，操作简便；触摸屏与硅胶按键双功能操作，适应性更广。

<柳州>天正华意电气设备有限公司

柳州变压器容量特性测试仪容量参数部分的各个参数说明：?分接档位：指变压器分接开关当前位置；配变通常都有三个分接位置，通常在2分接测量，如果分接位置不在标准档位，而又不愿改变分接位置，必须输入当前的正确位置。?参比容量：对测试变压器容量数据的参照比对。?试品编号：为6位数字或大写英文字母组成。特性参数部分的各个参数说明：?变压器容量：指被测变压器的额定容量，单位KVA。?PT 变比即电压变比：当需要外接电压互感器进行测量时，此参数代表外接电压互感器的变比（如：10000V/100V的电压互感器应输入100），不外接电压互感器测量时，此参数应设为1。?CT 变比即电流变比：当需要外接电流互感器进行测量时，此参数代表外接电流互感器的变比（如：100A/5A的电流互感器应输入20），不需外接电流互感器测量时，此参数应设为1。

<柳州>天正华意电气设备有限公司 变压器铜铝容量直阻测试仪2023(今日/)

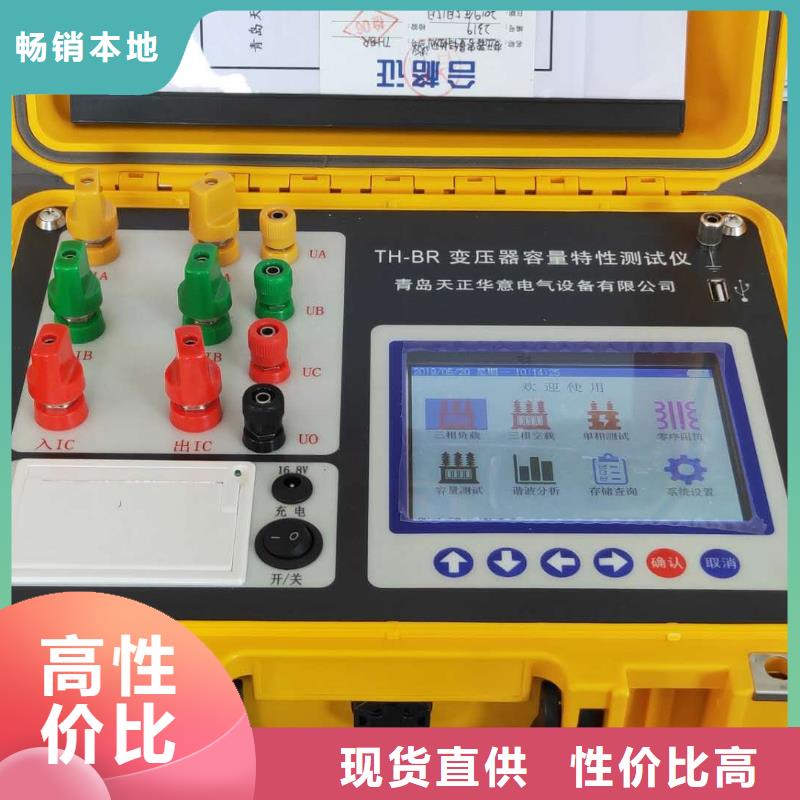

柳州变压器容量特性测试仪技术指标1、输入特性有源部分：电压测量范围：0~10V电流测量范围：0~10A无源部分：电压测量范围：0~750V 宽量限。电流测量范围：0~5A~100A内部双量程。2、准确度电压：±0.1％电流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作温度：－25℃~ ＋65℃4、充电电源：交流160V~260V5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。6、主机体积：32cm×24cm×13cm7、重量：3kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸结构尺寸（图1）图1、主机与配件箱尺寸2、面板布置面板布置图（图2）图2、面板布置图如图2所示：上方从左到右依次为特性测试用输入端子（A相100A电流输入端子正极Ia100A、A相5A电流输入端子正极Ia5A、A相电流输入端子负极Ian、B相100A电流输入端子正极Ib100A、B相5A电流输入端子正极Ib5A、B相电流输入端子负极Ibn、C相100A电流输入端子正极Ic100A、C相5A电流输入端子正极Ic5A、C相电流输入端子负极Icn、电压输入端子Ua、Ub、Uc、）、充电电源插座及开关、接地端子、容量测试用接线端子和打印机。面板左下方为彩色液晶显示屏；液晶右侧为键盘。

<柳州>天正华意电气设备有限公司 变压器铜铝容量直阻测试仪2023(今日/)

柳州变压器容量特性测试仪两瓦特法空载测试两瓦特法空载测试，是指采用三相三线的模式将电源、本仪器、待测试变压器连接起来进行的测试。仪器只要通过采集Pab和Pcb的功率即可进行空载测试。图九-1 两瓦特法空载测试中 图九-2 两瓦特法空载测试结果两瓦特法测试如图九-1、图九-2，同时将显示ab、cb的电压(Uab、Ucb)、电流(Ia、Ic)、有功损耗(Pab、Pcb)等测得电参量。结果项有：校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号。同样，单击“打印”键，即可打印相关数据。单击“保存”即可保存相关数据。做两元件法空载试验时，当输入的电压达到被测变压器的额定电压时，本仪器将自动锁存测试结果。一旦测试结果锁存，就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时，可以通过单击“锁存”键，实现测试数据的锁存。4.1.4 单相电源空载测试该功能除了可以借助外配单相电源来测量单相变压器和三相变压器的单相空载损耗外，还可以在不用退出测量界面的前提下，依次测量三相变压器的各相空载损耗，并终计算出三相变压器的总空载损耗值。“单相电源空载测试”的显示界面分别参见图十-1、图十-2、图十-3、图十-4。当您只测量单相变压器或只测量变压器的某一相时，直接接好测试线（参见后面详细说明），直接进入“单相电源法空载测试”即可进行测试。测试结果（图十-1）主要有：当前实际测得的电压Ua、电流Ia和有功损耗Pa（均按电压、电流变比系数换算后的值）以及进行校正后的空载电流以及校正后的空载损耗（此处的校正均是指非额定电压条件下进行空载损耗测试后空载电流和空载损耗校正到额定电压条件下的标准数值。空载测试中的校正，均为此意，以下不再重复）。当需要保存A相测试结果并继续测量B相时，请按界面提示，首先单击“暂停”键，暂停测试并保存A相测试结果（图十-2），并按接线的说明，正确改变测试线的连接。再单击“继续”键，继续测量B相数据（类似图十-1）。同理，当正确测量出B相数据后，再次暂停并保存B相数据、正确接好C相测试线、再次单击“继续”键继续测试，即可测量C相数据

柳州变压器容量特性测试仪液晶界面液晶显示界面主要有十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1、主菜单界面仪器开机即进入主菜单，界面如图3所示：图3、主菜单界面主菜单共有十个可选项，分别为：容量测试、参数设置、有源负载、单相空载、三相空载、单相变测试、三相短路、结果查询、电气参数、谐波分析。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘容量测试’功能，按上下左右键可改变光标指向的选项。此时，按‘’确定键进入选中的功能显示屏。下端为提示行，显示当前的日期时间、内部电池的电压幅值和剩余电量百分比，从而可以及时掌握仪器的电池电量情况，了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。各功能选项的用途分别为：?容量测试：用来测量变压器的容量值。?参数设置：用来对变压器空负载试验的必要的参数进行设置。?有源负载：用仪器内部电源来进行变压器的短路试验，无需其他辅助设备。?单相空载：使用单相电源进行三相变压器的空载试验；在现场三相电源一般不容易满足要求，我公司独创了一种单相电源对三相变压器进行空载试验的方法。针对Y/Yn0的配电变压器，只需要单相市电（交流220V）即可进行空载试验。?三相空载：使用外接的三相电源进行变压器的空载试验。?单相变测试：外接电源测试单相变压器的空负载、三相变的零序阻抗。?三相短路：使用外接的三相电源进行变压器的短路试验。?结果查询：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。?电气参数：用来进行各种电参量的测量，包括：波形显示、矢量分析、实时数据。?谐波分析：用来检测试验电源的谐波含量。

<柳州>天正华意电气设备有限公司
变压器铜铝容量直阻测试仪2023(今日/)

柳州变压器容量特性测试仪当前配电变压器生产中，用铝线代替铜线作为导体材质已成为行业公开的潜规则，之所以出现这种情况，主要原因是铝线变压器与铜线变压器相比能节省成本，具有较强经济性。变压器是根据电磁感应原理制成的一种静止的电气设备，它具有变换电压、变换电流、变换阻抗的功能，在工程各个领域得到广泛应用。如果变压器采用铝线代替铜线，铝线代替铜线有什么后果？耗电量更大 用电质量差！首先，从原理上讲，两者作为导电材料使用，差别主要在于导电率的差异，铜线要比铝线导电率高，铜线的电量损耗更低，同样一根粗细的线，电阻比铝小，输送同样的功率，消耗的电量就比较小，终会导致用户用电的质量上有所差别。从成本上考虑，铜线与铝线的差别还在于价格方面，相同单位的铜线价格大约是铝线的两倍多。除非企业用相关技术把这个损耗控制在的规定范围之内，这也是可以的，但迄今为止还未有相应的技术。此外，由于铜线的导热性能较铝线高，在方面，长时间使用的话，铜线较铝线有优势。如果出现在招标项目中以铝线代替铜线，那就存在着严重不诚信行为。

变压器铜铝容量直阻测试仪2023(今日/)

柳州变压器容量特性测试仪我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。 有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

---
