产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 5 |
工作温度 | 45 |

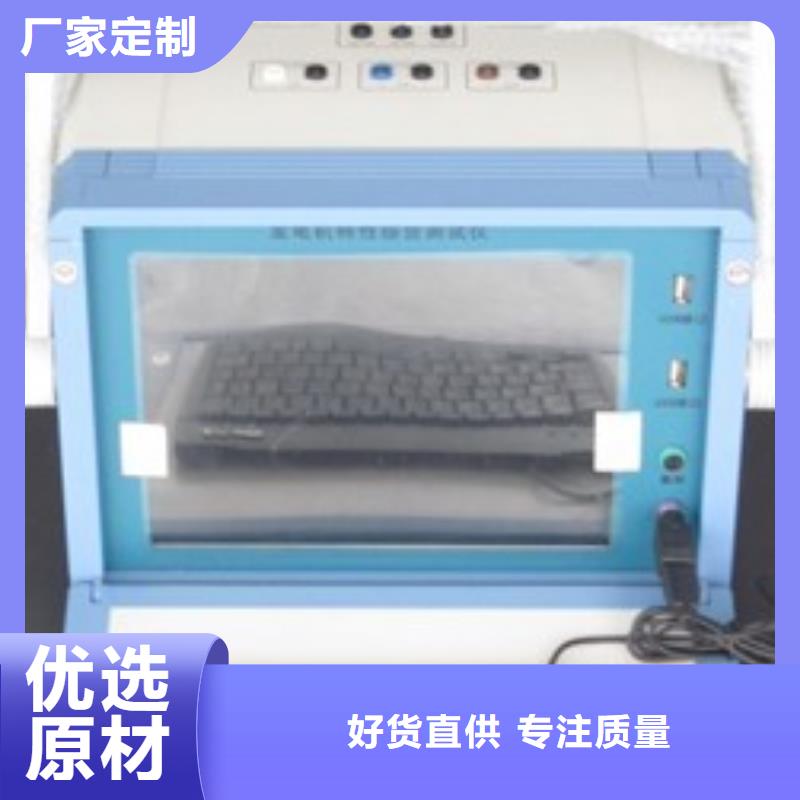

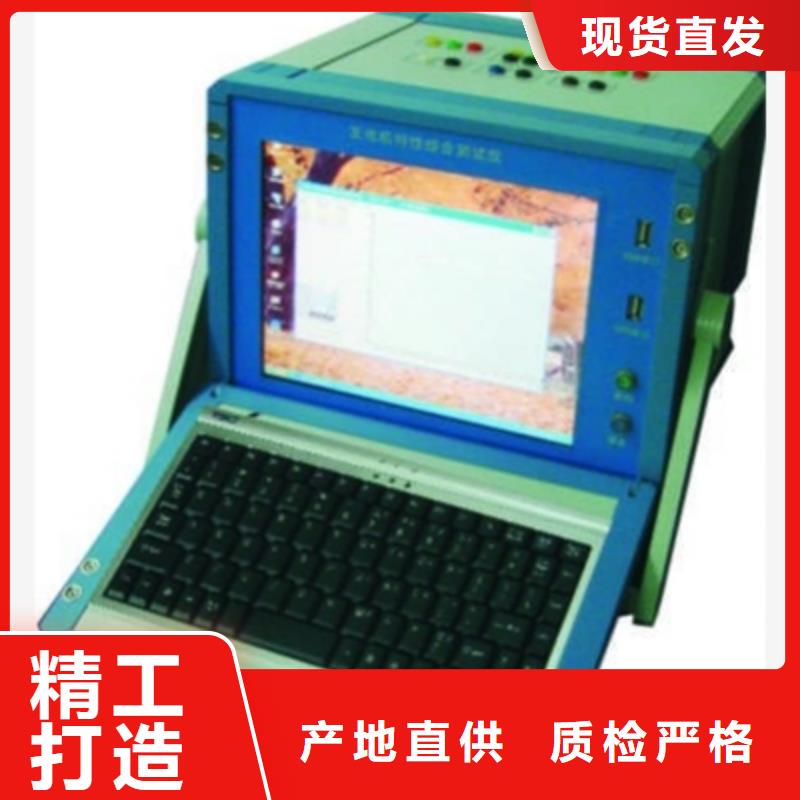

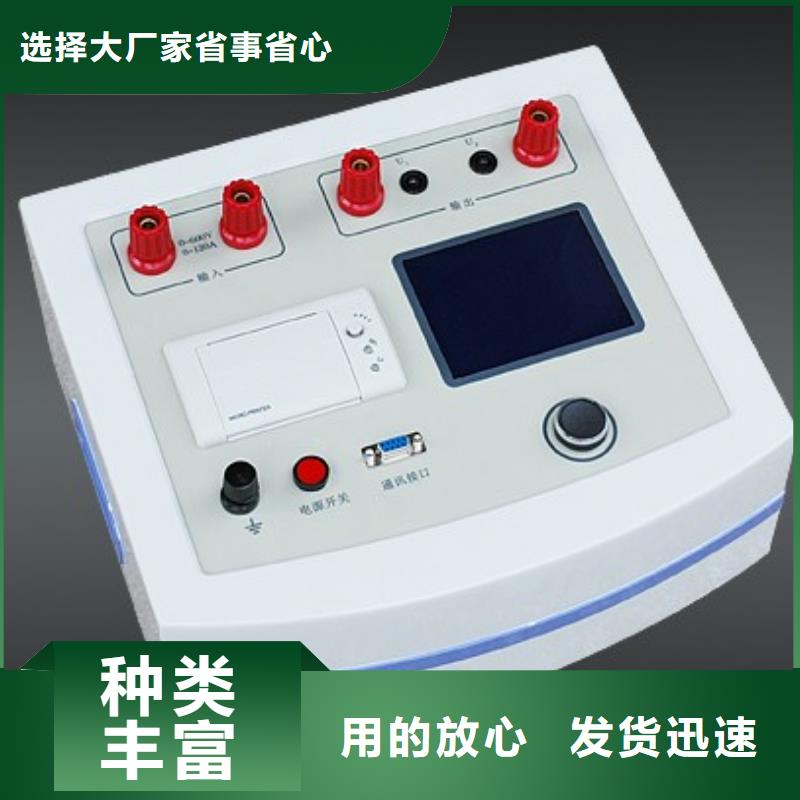

龙岩发电机特性综合测试仪 仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器,仪器内部软件预置了针对发电机调试的试验模板,使用户可以通过记录仪很方便的完成发电机短路特性试验,空载特性试验,励磁系统扰动试验,励磁系统10%阶越试验,灭磁常数测量,自准同期装置校验,机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件,进行图形分析,组合运算,有效值计算,交流功率计算,三相对称性分析,频谱分析,谐波分析,曲线相关性分析,图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告,也可以通过软件生成JPG图片导出,以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入,12路有源开关量输入和3路开出量信号,采样频率可达100KHZ,基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离,以避免试验中不同电位点的连接问题导致被测系统发生故障。
龙岩发电机特性综合测试仪数据保存与读取试验完成后点击软件主界面的保存按钮,则当前的试验数据会被保存至仪器,保存的文件名称格式为“××年××月××日××时××分××秒 试验类型”,只有在“查看数据”,“查看结果”,“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击试验模板程序主界面的读取按钮会出现图12所示界面,选择要读取的历史试验,则仪器进入查看历史数据或结果的状态,所保存的试验曲线,结果和当时的试验环境都会被重现。读取历史数据界面也可以存储器中所存储的历史试验文件。图12 读取历史试验3.9 制作试验报告试验完成后试验结果会以图形或者数据的方式展示,在结果查看器中选择生成报告类型,然后点击生成报告则在仪器中会自动生成WORD/EXCEL格式的试验报告,试验报告的名字与保存的试验文件名字相同。试验报告中的实时曲线图形和当前显示的示波器中的图形完全一样,并且仪器会对图形进行自动标识。生成试验报告时可选的项目包括:单色WORD报告,彩色WORD报告,EXCEL数据等组合3.10 软件示波器操作仪器的示波器程序实现的主要功能包括:1)数据采集时的实时示波2)数据采集完成后对数据进行波形回放3)数据波形的整体放大,整体缩小,X轴放大,X轴缩小,定位,撤销操作等4)数据波形的参数统计,统计内容包括平均值,值,小值,开关量跳动次数,以及这些参数所对应的时间轴5) 对单条曲线进行,Y轴放大,Y轴缩小,Y轴上移/下移/平移,双线统计等操作6)通道名称定义,物理量单位定义示波器组件外形如图5所示,左右两边的工具栏是针对示波器的操作,当鼠标离开工具栏时,工具栏会自动收起显示当前的坐标系,当鼠标进入工具栏的文字提示处时,工具栏会自动打开,显示可以进行的操作按钮。针对于示波器的操作包括:通道与坐标设置,图形放大,缩小,X轴放大,X轴缩小,参数统计,撤销操作,坐标自动选择,数据定位,单线统计分析,单线上移,单线下移,单线平移,单线放大,单线缩小,应用当前坐标设置至模板等操作。
龙岩便携式故障录波装置生产厂家龙岩发电机特性综合测试仪测试参数的介绍由于在本系统中测试参数的设定在自动测试时对测量结果的判定,测量精度的准确性和测试数据报表的打印都起着重要的作用。所以在介绍测试程序的使用之前要将测试参数库进行详细的介绍。所谓字段就是各种要求输入的参数值。这里逐一介绍。 1)“电机型号”:通过树形结构,自定义类别,方便对型号进行归类,查找。可以查找并选择电机的各项参数。此字段的值在数据库中是的,如果在输入中有重复的“电机型号”出现将会出现错误提示。多可以输入40个字符。2)“电机相数”:电机类型的选择。可以在“单相”和“三相”中进行选择(特殊型号设备可能有其它类型可选择)。3)“电阻1上限”:三相电机三相绕组或单相电机副相绕组直流电阻在标准温度下的上限值,单位为Ω(注:电阻的上限值决定电阻测量单元的选档,如果选档有误可能引起超量程或测量数值不准确)。4)“电阻1下限”:三相电机三相绕组或单相电机副相绕组的直流电阻在标准温度下的下限值,单位为Ω。5)“电阻2上限”:单相电机主绕组的直流电阻在标准温度下的上限值,单位为Ω(注:电阻的上限值决定电阻测量单元的选档,如果选档有误可能引起超量程或测量数值不准确)。(注:此项只在单相电机测试中用到,三相电机可以不设置)。6)“电阻2下限”:单相电机主绕组的直流电阻在标准温度下的下限值,单位为Ω。(注:此项只在单相电机测试中用到,三相电机可以不设置)7)“电阻平衡”:三相电阻的不平衡度上限。默认值为3%。输入范围为0~100。(注:此项只在三相电机测试中用到,单相电机可以不设置)
龙岩发电机特性综合测试仪电气试验作为发电机总启动电气试验仪使用时,录波仪需要连接PC机,使用PC机软件(电气试验Trial.exe)进行试验。PC机软件包的电气试验功能支持用户建立试验模板和动态参数绑定,可以进行多种试验。在与电气试验程序联机后,录波仪的设置功能、故障记录功能被禁止,此时故障判据不再被监测。当电气试验退出后,录波仪自动回复全部功能。进行电气试验前,可参考以下步骤做试验准备:参量配置、建立本次试验用文件夹在试验程序中,加载试验机组的配置文件,或手工设置相关参数,如额定值、变比等。为正确表示被测参量值(一次值),变比、额定值、单位、小数点需要正确设置;其中小数点,可按有效位占总量程的0.1% ~ 0.3%选择。检查试验模板:可模拟进入要做的试验项目,检查试验模板是否需要调整。必要时,根据试验要求创建新的模板。特性类试验是按照试验模板内绑定的参量名称、代号,在参量配置中查找对应参量的,如果当前参量名称、代号与原有模板内绑定的名称不符,则程序会给出参量不存在的提示。而其它如同期试验、进相试验等,也需要检查绑定的参量。录波仪软件程序中包含常用的试验模板。如果用户修改了参量名称、代号等,这些模板应作相应的调整。接线:注意事项请参见“4.3信号接线”。参量配置:录波仪有16开入量通道、32路模拟量通道,并且可以配置多至24路派生量。这些参量的名称、代号、额定值、变比等,应根据具体的机组进行设置。在试验前,应做正确的参数配置。此对话框中,也可以输入机组名称。如“**电厂**机组”。使用这一套参量配置进行的所有电气试验,其试验数据文件的文件名都将包含此机组名。
龙岩便携式故障录波装置生产厂家龙岩发电机特性综合测试仪2.绝缘电阻三相绕组对地测试。测试系统依次将直流500V电压加到各台被试机绕组与外壳(地线)之间,测量出的绝缘电阻扣除本底后作为测试结果输出显示,当所测绝缘电阻值大于500时显示500,并根据标准下限值自动判断合格与否。3. 匝间绝缘强度传统的匝间测试方法是采用130%额定电压下运转3分钟,看电机是否烧坏,即为破坏性试验,且浪费电能,到今天为止80年代中期,推出了高压脉冲冲击波形比较法,对一个标准电机与被测电机同时冲击,在示波管上显示出两个衰减波形,由人工进行两波形差异比较判断。这种方法虽然有了很大进步,但对标准电机长时间试验,造成匝间绝缘性能降低,判断结果也受人为因素的影响。因此,为了提高检测精度,保证测试效果,在设计本方案时,我公司在吸收了国外的先进技术同计算机应用技术相结合的同时,采用高速A/D测试系统,采用高压脉冲波形比较法,将匝间波形数字化处理,通过计算机对波形的几个参量进行计算处理,得出波形的量化指标(1)衰减率(2)频率(3)积分面积,将电机的波形自动存入计算机中与其比较,自动判断。匝间绝缘在电机测试中非常重要,如有漏判则会造成非常严重的后果,造成漏判的原因大部分是匝间能量不够,有的仪器只追求设备体积小及降低成本,采用电子调压,储能达不到,另外为了降低成本,用可控硅或IGBT代替传统的闸流管作为开关器件,脉冲电流及波前时间远达不到闸流管的效果。本公司采用闸流管作为开关器件,储能电容0.1uf,输出能量1.25J,以确保产品不能漏检,测试时按照预先做标准波形时确定的采样速度和放大倍数,将调整好的匝间高压通过闸流管而加到电机绕组上所产生的衰减振荡波形进行采样,用高速A/D测试系统,将匝间波形数字化处理,通过计算机对波形的几个参量进行计算处理,得出波形的量化指标(1)衰减率(2)频率(3)积分面积,三相电机匝间波形采用自比方式,3个绕组的波形在屏幕上重叠显示,单相电机测试波形与存储标准波形进行比较,并报告面积差值及差值等判断匝间绝缘强度的测试值。判断精度:绕组圈数在400圈以内时,相邻一圈匝间短路均能判断。冲击匝间单元采用我公司自制的测试系统,能量大、判断准确。
龙岩发电机特性综合测试仪当选择人工启动方式时,可在试验开始前倒数读秒5、4、3、2、1,当读到2时点击试验界面上的启动按钮,系统开始自动记录试验数据。当选择自动启动方式后,点击启动按钮,系统测量参数在0.1秒的变化量,当达到设定值时,系统开始记录数据,并适当保留采样前的一些数据,便于分析。当试验记录完成后,点击试验完成按键,并点击菜单中文件→保存数据。在进行发电机空载、短路试验时,纵坐标和横坐标的取值范围是按试验时,试验值与对应额定值的比值来大致选取。比如:纵坐标选用1.3,则表示纵坐标显示的值为定子电压(或电流)额定值的1.3倍;同样横坐标也是这样表示的。在进行发电机灭磁、零起、10%阶跃试验时,纵坐标的取值范围是按试验时,试验值与对应额定值的比值来大致选取。横坐标的取值是按试验的持续时间大致取值。七、数据分析调入波形 选择好要做试验的机组后,如果是分析已做过的试验数据,在试验界面的菜单中选择文件→打开数据,在数据列表中选择要分析的试验数据。选择后,可连续点击过程重现键,试验曲线会依次画出;也可直接点击任务→显示曲线。对比波形 当您需要对比分析同一机组的不同次试验数据时,可在菜单中任务→曲线对比,在数据列表中选择要对比的试验数据。录入数据 当您需要记录该机组的历史数据时,在试验界面的菜单中选择文件→录入数据,这时软件会提示您选择所要录入的试验类型,在选择完毕后,继续选择所要录入的参数、数据量、日期等,在数据编辑栏中添入试验数据,退出。编辑数据 当您录入完数据后,可通过调入波形查看所录入数据的正确性,如果曲线的走势与以前的试验曲线不符,则在录入数据时有误,这时可通过编辑数据来修正。方法如下,在试验界面的菜单中选择文件→编辑数据,这时则会出现数据编辑栏,改正录入有误的数据,保存、退出。饱和系数 你也可在试验界面的菜单中选择分析→饱和系数(短路比)来分析发电机空载时的饱和系数,也可分析发动机的短路比(短路比计算时,要选择同一机组的空载数据和短路数据)。对于发电机短路比的计算,需要选择同一次试验的空载数据和短路数据,系统会自动计算出短路比。对于发电机饱和系数的计算,需要选择试验曲线起始阶段合适的两点,便于系统依此斜率来计算饱和系数。

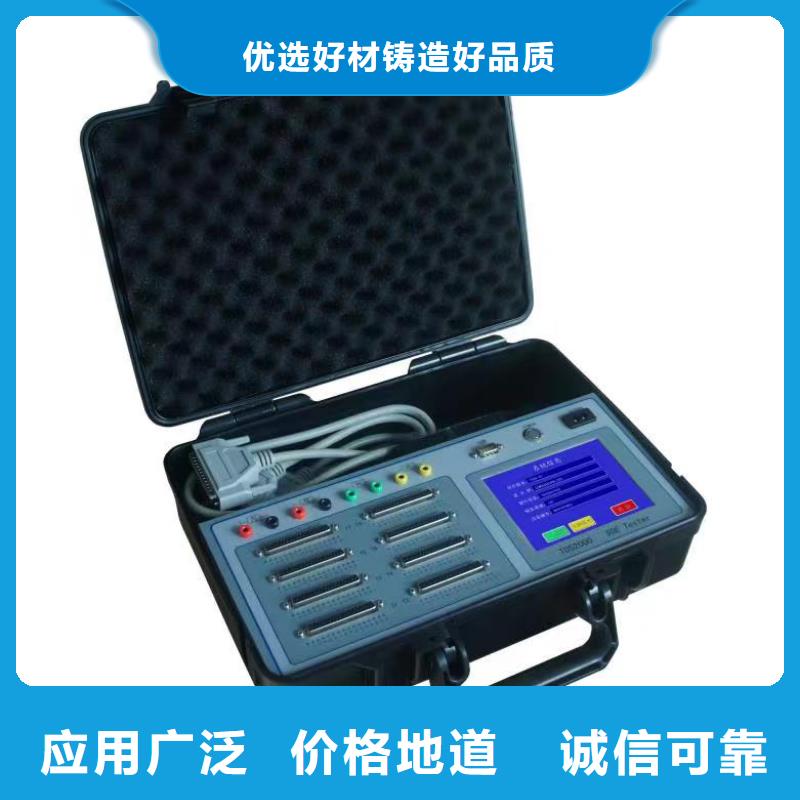

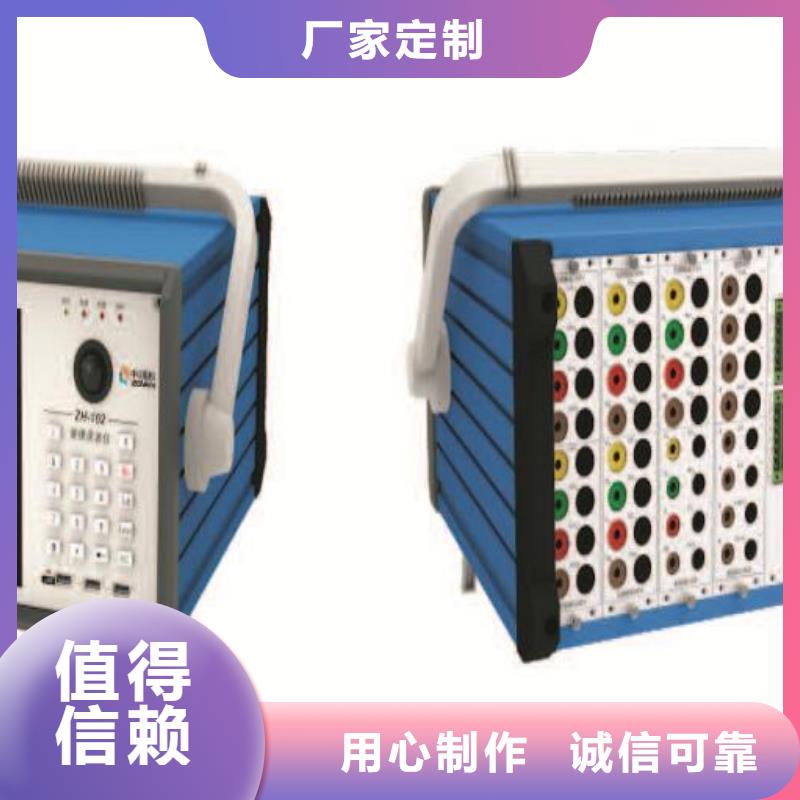

龙岩便携式故障录波装置生产厂家龙岩发电机特性综合测试仪录波仪是集成了故障录波、电气试验、综合电力监测功能的便携式仪器,内置高性能的处理、采集、运算和通讯组件,实现了先进的数据处理能力,可用于电力系统各个环节的稳态测量和暂态记录分析。录波仪是本产品系列的第4代版本,采用QT编制的全新软件界面,实现了录波、试验、监测的功能集成,增加了部分电气试验项目,并着重强化长时录波功能。配套的上位机软件,具备与录波仪相同的软件界面,可经由局域网与录波仪连接,实现仪器功能的远程扩展,具备与录波仪本机基本相同的功能,包括监测、录波、试验、设置等等。录波仪主要功能包括:故障录波:按预定义的故障判据监测实时信号,在出现故障时启动波形录制,同时通知上位机。此功能可用于电力系统关键设备的运行监测,用于故障的捕捉、诊断。实时监测:录波仪接入了16路开关量、32路模拟量。实时显示波形、谐波、矢量图,并实时计算模拟量有效值、派生量(频率、有功、无功、零序、负序等)。模拟量波形可实时传输至上位机。长时录波:长时间连续记录模拟量、开关量波形。长可记录31天,可选采样频率为10kHz。发电机总启动电气试验:可以完成新机组或大修后的电气试验项目,提高了测量精度和数据处理能力,实现电气试验的自动化。试验项目包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等,以及励磁调解器的各项试验,例如阶跃试验、灭磁试验、零起升压试验等。
龙岩发电机特性综合测试仪谐波分析程序谐波分析程序只针对交流正弦信号有效,将待分析的曲线的一至两个完整周期的信号置于示波器窗口(请勿选择过多的信号周期,否则会造成分析的分辨率下降)如图22所示。当选择好完整的信号周期后,按照图19所示选择对应的数据分析通道,仪器自动计算出该信号的总谐波含量以及各次谐波含量,分析结果展示如图23所示。生成WORD文档按钮能将当前展示窗口中的所有数据转换成WORD报告。图23谐波分析结果展示3.15 图形编辑程序所有采集的试验数据和信号组合运算后的数据组成的示波器图形都可以进行图形编辑,点击图形编辑后当前窗口中的示波器图形会被导入至图形编辑器如图24所示。图24 图形编辑图形编辑项目包括添加文字标识,修改文字标识,删除文字标识,改变图形背景和颜色,改变当前坐标系显示。其中添加文字标识后,仪器提示用户设置文字的内容和大小,标识会被自动放置在示波器中心,用户通过鼠标拖动改变标识的位置。当用鼠标单击某一标识后该标识被选中,用户可以对选中的标识进行属性修改和删除操作,标识设置窗口如图25所示。图25 标识设置当某一坐标系被选中时该坐标系会被显示,否则坐标系将不会显示在图形中,坐标系显示的顺序和示波器是完全一致的。选择彩色图形后则编辑器中当前图形的背景色变成白色,用户可以通过颜色选择设置某一曲线的颜色,通过切换曲线选择改变当前的操作曲线。选择黑白图形后则编辑器中显示背景为白色,曲线为黑色
龙岩发电机特性综合测试仪数据保存与读取试验完成后点击软件主界面的保存按钮,则当前的试验数据会被保存至仪器,保存的文件名称格式为“××年××月××日××时××分××秒 试验类型”,只有在“查看数据”,“查看结果”,“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击试验模板程序主界面的读取按钮会出现图12所示界面,选择要读取的历史试验,则仪器进入查看历史数据或结果的状态,所保存的试验曲线,结果和当时的试验环境都会被重现。读取历史数据界面也可以存储器中所存储的历史试验文件。图12 读取历史试验3.9 制作试验报告试验完成后试验结果会以图形或者数据的方式展示,在结果查看器中选择生成报告类型,然后点击生成报告则在仪器中会自动生成WORD/EXCEL格式的试验报告,试验报告的名字与保存的试验文件名字相同。试验报告中的实时曲线图形和当前显示的示波器中的图形完全一样,并且仪器会对图形进行自动标识。生成试验报告时可选的项目包括:单色WORD报告,彩色WORD报告,EXCEL数据等组合3.10 软件示波器操作仪器的示波器程序实现的主要功能包括:1)数据采集时的实时示波2)数据采集完成后对数据进行波形回放3)数据波形的整体放大,整体缩小,X轴放大,X轴缩小,定位,撤销操作等4)数据波形的参数统计,统计内容包括平均值,值,小值,开关量跳动次数,以及这些参数所对应的时间轴5) 对单条曲线进行,Y轴放大,Y轴缩小,Y轴上移/下移/平移,双线统计等操作6)通道名称定义,物理量单位定义示波器组件外形如图5所示,左右两边的工具栏是针对示波器的操作,当鼠标离开工具栏时,工具栏会自动收起显示当前的坐标系,当鼠标进入工具栏的文字提示处时,工具栏会自动打开,显示可以进行的操作按钮。针对于示波器的操作包括:通道与坐标设置,图形放大,缩小,X轴放大,X轴缩小,参数统计,撤销操作,坐标自动选择,数据定位,单线统计分析,单线上移,单线下移,单线平移,单线放大,单线缩小,应用当前坐标设置至模板等操作。
龙岩发电机特性综合测试仪 通道与坐标设置完成通道名称定义,单位定义,颜色设置,是否显示,信号坐标范围,时间轴范围,当前坐标系配置等设置功能。其中通道设置如图13所示,其中通道1,通道2……通道12对应仪器主机面板的CH1,CH2…..CH12等12个物理通道,通道名称文本框是信号通道在该试验模板中的物理量名称,后面紧跟的是物理量的单位,展示时曲线的颜色, 当是否显示复选框选中时,曲线将显示在示波器中,否则曲线将不在示波器中展示。图14 示波器的坐标设置坐标设置对话框如图14所示通过小值和值来定义当前信号展示时的坐标范围,调整坐标范围可以实现对曲线的放大和缩小,通道小数点位数用于控制示波器数据展示和分析时小数点位数,此项决定了此通道数据在系统中展示时所使用的小数点位数。X轴设置即为时间轴的范围设置,将X坐标小数点增多将可以增加时间分析的分辨率。坐标系选择可以选择4条曲线的坐标作为当前显示的坐标系。当设置的X轴范围超过限制时,仪器会自动调整至允许设置的值。2) 图形的放大与缩小仪器提供四种方式对当前窗口的波形进行放大与缩小,种方式是使用示波器左边快捷工具栏的放大与缩小工具,第二种方式是调整波形的坐标范围,第三种通过按下鼠标或者一直按触摸屏在LCD上绘制一个矩形区域以实现对图形的缩放,第四种是通过示波器右边快捷工具栏对特定曲线进行放大和缩小。其中波形放大,缩小和矩形区域缩放控制这两种方式是针对当前窗口的所有信号进行的操作,而坐标调整和特定曲线的缩放则是针对特定的某一条曲线,并且对特定曲线的缩放只影响Y坐标的调整3) X轴放大与缩小X轴的放大与缩小操作是指调整当前示波器图形的时间窗口,并不改变曲线的Y轴坐标范围。4)图形定位在示波器左边快捷工具栏可以启动或者关闭数据定位操作,启动数据定位操作后,示波器中会显示一条定位红线如图22所示,示波器数据框会显示当前红线对应的时间,以及该时刻各个通道的数值
